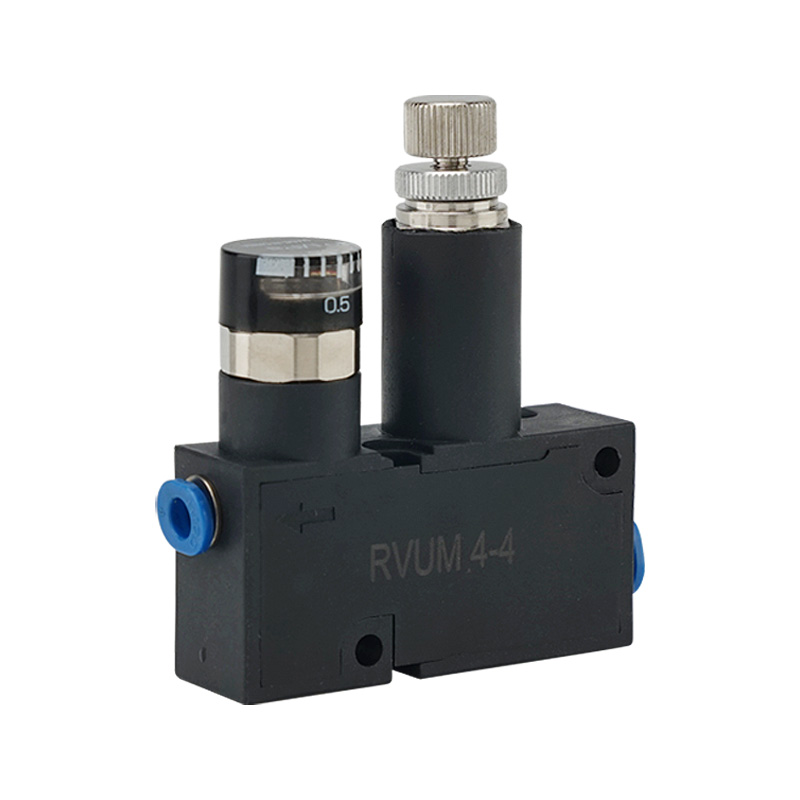

วาล์วปรับแรงดันขนาดเล็กซีรีส์ RVUM

วาล์วปรับแรงดันขนาดเล็กซีรีส์ RVUM | วาล์วลดความดันอากาศแบบลูกสูบออกฤทธิ์โดยตรงขนาดกะทัดรัดพร้อมข้อต่อสวมเร็วแบบสัมผัสเดียว

ยี่ห้อ: SOLH โดย Richge Technology | ตัวปรับแรงดันลมความแม่นยำสูงขนาดกะทัดรัดพิเศษ

1. ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH RVUM คือ aวาล์วปรับแรงดันไมโครชนิดลูกสูบออกฤทธิ์โดยตรงขนาดกะทัดรัดเป็นพิเศษพัฒนาขึ้นเป็นพิเศษสำหรับวงจรนิวแมติกขนาดเล็กที่มีพื้นที่จำกัด รองรับโครงสร้างทั้งแบบโล่ง (มาตรฐาน) และแบบไม่โล่ง มีตัวเลือกการเชื่อมต่อแบบตรง/ข้อศอกแบบยืดหยุ่น ข้อต่อสวมเร็วแบบสัมผัสเดียวในตัว และการควบคุมแรงดันที่แม่นยำ 0.1–0.8MPa ด้วยการออกแบบให้มีน้ำหนักเบาเป็นพิเศษ วิธีการติดตั้งที่หลากหลาย และเอาต์พุตแรงดันที่มั่นคง จึงถูกนำไปใช้อย่างกว้างขวางในสถานการณ์การไหลขนาดเล็กที่มีความแม่นยำ เช่น การจ่าย การดูดซับในสุญญากาศ และการเป่าลมขนาดเล็ก ซึ่งทำหน้าที่เป็นโซลูชันการรักษาเสถียรภาพแรงดันที่เหมาะสมที่สุดสำหรับอุปกรณ์อัตโนมัติขนาดเล็ก

2. ตำแหน่งหลักและหลักการทำงาน

     • การออกแบบโครงสร้าง: ใช้โครงสร้างลูกสูบออกฤทธิ์โดยตรงที่มีความแม่นยำสูง มีให้เลือกสองรุ่น: แบบผ่อนแรงมาตรฐานและแบบไม่ผ่อนแรงซึ่งเป็นอุปกรณ์เสริม ตอบสนองความต้องการด้านการควบคุมแรงดันวงจรที่หลากหลาย

     • เสถียรภาพแรงดันที่แม่นยำ: แรงดันขาเข้าสูงสุดถึง 0.9MPa โดยมีแรงดันเอาต์พุตที่ปรับได้เสถียรตั้งแต่ 0.1MPa ถึง 0.8MPa การออกแบบแบบผ่อนปรนจะระบายอากาศแรงดันเกินออกโดยอัตโนมัติเพื่อรักษาแรงดันดาวน์สตรีมให้คงที่

     • สื่อที่ใช้บังคับ: อากาศอัดบริสุทธิ์ รองรับการหล่อลื่นแบบไร้น้ำมัน ปรับให้เข้ากับสภาพแวดล้อมการทำงานแบบนิวแมติกที่สะอาดและแม่นยำได้อย่างเต็มที่

3. คุณลักษณะของผลิตภัณฑ์ที่โดดเด่น

  3.1 ตัวเครื่องกะทัดรัดและน้ำหนักเบาเป็นพิเศษ

     ตัววาล์วทั้งหมดใช้การออกแบบบูรณาการขนาดจิ๋วพร้อมพื้นที่การทำงานที่เล็กมาก เหมาะอย่างยิ่งสำหรับการติดตั้งอุปกรณ์ในตัว การติดตั้งแผง และการจัดวางพื้นที่จิ๊กแคบ ช่วยให้เกิดการปรับพื้นที่เป็นศูนย์สำหรับระบบนิวแมติกขนาดเล็ก

  3.2 การวางท่อข้อต่อแบบสัมผัสเดียวแบบยืดหยุ่น

     พอร์ตทั้ง IN และ OUT รองรับการสลับประเภทตรงและข้อศอกได้ฟรี ใช้งานได้กับท่อลมขนาดเมตริก φ4/φ6 และท่อลมขนาด 5/32"/1/4" ของจักรวรรดิ การติดตั้งปลั๊กอินโดยไม่ต้องใช้เครื่องมือช่วยปรับปรุงประสิทธิภาพการวางท่อและการปรับเปลี่ยนในสถานที่ได้อย่างมากพร้อมความเข้ากันได้สูง

  3.3 การควบคุมความดันเสถียรภาพที่มีความแม่นยำสูง

     เกจวัดแรงดันระดับมืออาชีพ 0–0.8MPa มีความแม่นยำในการควบคุมที่ ±5% FS โดยให้แรงดันเอาต์พุตที่เสถียรเป็นพิเศษสำหรับสถานการณ์ที่มีความแม่นยำในการไหลน้อย เช่น การจ่ายอัตโนมัติ การดูดซับสูญญากาศชิ้นงาน การเป่าลมขนาดเล็ก และการควบคุมตำแหน่ง หลีกเลี่ยงความผันผวนของแรงดันที่ส่งผลต่อความแม่นยำของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ

  3.4 วิธีการติดตั้งที่หลากหลาย

     รองรับการติดตั้งโดยตรงที่เป็นอิสระและการติดตั้งคลัสเตอร์รวมแบบวงเล็บ สามารถปรับให้เข้ากับข้อกำหนดรูปแบบอุปกรณ์ต่างๆ ได้อย่างยืดหยุ่น โดยตระหนักถึงการควบคุมแรงดันอิสระแบบจุดเดียวและการควบคุมแรงดันแบบรวมศูนย์แบบหลายวง

  3.5 ประสิทธิภาพที่ทนทานและเชื่อถือได้

     ตัววาล์วทำจากอะลูมิเนียมอัลลอยและวัสดุเรซินที่มีความแข็งแรงสูง มีความทนทานต่อการกัดกร่อนและเสถียรภาพทางโครงสร้างที่ดีเยี่ยม อุณหภูมิในการทำงานอยู่ระหว่าง 0°C ถึง 60°C (สภาพแวดล้อมที่ไม่เยือกแข็ง) ช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรในระยะยาวในสถานการณ์การผลิตทางอุตสาหกรรม

4. ข้อมูลจำเพาะทางเทคนิคทั่วไป

5. กฎการเข้ารหัสโมเดลและตัวอย่างการเลือก

  5.1 นิยามโมเดลที่สมบูรณ์

     รูปแบบโมเดลมาตรฐาน: RVUM - [ข้อมูลจำเพาะของท่อ] - [ข้อมูลจำเพาะของท่อ] - [คำต่อท้าย]

     • อาร์วัม: รหัสซีรีส์สำหรับตัวควบคุมแรงดันขนาดเล็กชนิดลูกสูบขนาดกะทัดรัดพิเศษ

     • รหัสข้อมูลจำเพาะของท่อ: 04=φ4มม., 06=φ6มม., 08=φ8มม

     • คำต่อท้าย ก: มีเกจ์วัดแรงดันที่แม่นยำ

 5.2 กรณีการใช้งานโมเดลทั่วไป

     • อาร์วัม6-6: รุ่นพื้นฐานที่มีทางเข้าตรง φ6 + ทางออกตรง φ6 สำหรับวงจรนิวแมติกส์ขนาดเล็กทั่วไป

     • อาร์วัม6-6-A: ช่องทางเข้าและทางออกตรง φ6 พร้อมเกจวัดแรงดันในตัว ตระหนักถึงการควบคุมแรงดันด้วยภาพ

     • อาร์วัม4-6: ทางเข้าตรง φ4 + ทางออกข้อศอก φ6 รุ่นไม่สมมาตรลำกล้องขนาดเล็กสำหรับพื้นที่แคบและท่อที่มีการไหลขนาดเล็ก

6. สถานการณ์การใช้งานทั่วไป

     • อุปกรณ์ไมโครออโตเมชั่นและจิ๊ก: ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ 3C อุปกรณ์ทางการแพทย์ แขนหุ่นยนต์ขนาดเล็ก และอุปกรณ์ติดตั้งเครื่องมือที่มีความแม่นยำ

     • การควบคุมการไหลขนาดเล็กที่แม่นยำ: มืออาชีพสำหรับการจ่ายอัตโนมัติ การดูดซับชิ้นงานสูญญากาศ การทำความสะอาดแบบเป่าลมขนาดเล็ก และการควบคุมแรงดันในตำแหน่งที่แม่นยำ

     • ระบบบูรณาการขนาดกะทัดรัด: เหมาะสำหรับการติดตั้งอุปกรณ์ในตัว การติดตั้งแบบฝังแผง และระบบนิวแมติกแบบรวมคลัสเตอร์หลายวง

     • วงจรด้านหลังโซลินอยด์วาล์ว: ติดตั้งปลายน้ำของโซลินอยด์วาล์วโดยตรงเพื่อลดแรงดันทุติยภูมิและแรงดันเอาต์พุตที่เสถียร ช่วยลดความผันผวนของแรงดันอากาศ

7. คู่มือการเปรียบเทียบและการเลือกซีรี่ส์ผลิตภัณฑ์

สรุปประโยคเดียว

     เครื่องควบคุมแรงดันขนาดเล็กซีรีส์ SOLH RVUM ผสานรวมขนาดกะทัดรัดเป็นพิเศษ ระบบท่อสัมผัสเดียวที่ยืดหยุ่น และการควบคุมแรงดันที่แม่นยำ 0.1–0.8MPa ถือเป็นโซลูชันการรักษาเสถียรภาพแรงดันที่มีความเสถียรสูงที่เข้ากันได้มากที่สุดสำหรับวงจรไมโครนิวแมติกส์ที่มีพื้นที่จำกัด และอุปกรณ์อัตโนมัติที่มีการไหลขนาดเล็กที่มีความแม่นยำ
