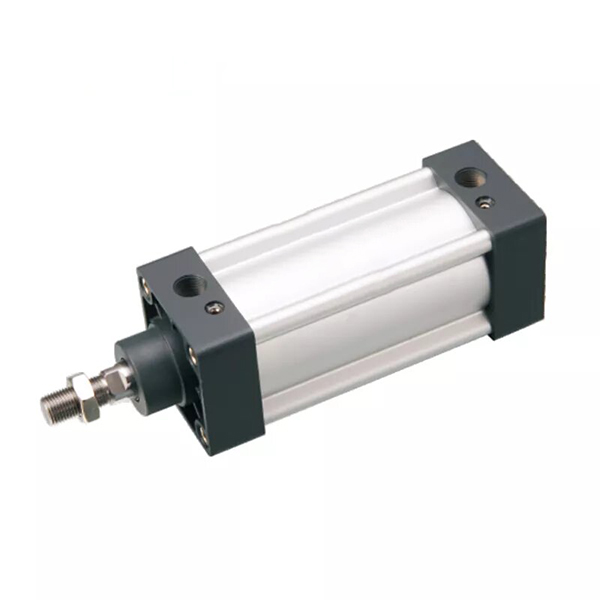

ซีรีส์ SI กระบอกสูบมาตรฐานฟรีโปรไฟล์ Tie-Rod | กระบอกลม ISO 15552

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

ซีรีส์ SOLH SI เป็นกระบอกสูบมาตรฐานแบบแสดงสองทางที่มีความแม่นยำสูงซึ่งสอดคล้องตามมาตรฐานอย่างสมบูรณ์ISO 15552 (เดิมคือ ISO 6431 / VDMA 24562) มาตรฐานสากล เปรียบเทียบกับซีรี่ส์ Festo DNC ใช้ท่อทรงกระบอกอะลูมิเนียมโปรไฟล์รูปดาวแบบไม่มีก้านผูก ทำให้ไม่มีก้านผูกแบบเปลือย ร่องสวิตช์แม่เหล็กในตัว บัฟเฟอร์ลมแบบปรับได้สองด้าน และความเข้ากันได้กับอุปกรณ์เสริม ISO เต็มรูปแบบ ด้วยความแข็งแกร่งที่เหนือกว่า ประสิทธิภาพการป้องกันแรงบิด อายุการใช้งานยาวนาน และรูปลักษณ์ที่สะอาด มันทำหน้าที่เป็นกระบอกสูบมาตรฐาน ISO ช่วงกลางกระแสหลักที่ใช้แทนกระบอกสูบ SC แบบผูกเน็คไทแบบดั้งเดิม เหมาะอย่างยิ่งสำหรับอุปกรณ์เกรดส่งออกและเครื่องจักรอัตโนมัติที่ได้มาตรฐาน

1.1 ความเข้ากันได้มาตรฐาน

เป็นไปตามมาตรฐานอุตสาหกรรม ISO 15552 และ VDMA 24562 โดยสมบูรณ์ ขนาดการติดตั้ง อินเทอร์เฟซ และอุปกรณ์เสริมทั้งหมดสามารถใช้แทนกันได้อย่างสมบูรณ์กับกระบอกฉีด ISO กระแสหลักระดับโลก เช่น DNC, SE และ DSBA ซึ่งรองรับการเปลี่ยนแบบไม่ต้องดัดแปลงและการประกอบแบทช์ที่เป็นมาตรฐาน

1.2 ปรับโครงสร้างโปรไฟล์ให้เหมาะสม

ใช้ท่อทรงกระบอกโปรไฟล์อลูมิเนียมอัลลอยด์ทรงสี่เหลี่ยมรูปดาวในตัวโดยไม่มีก้านผูกแบบเปลือย โครงสร้างโดยรวมมีความแข็งแกร่งสูง มีความสามารถในการต้านแรงบิดได้ดีเยี่ยม มีรูปลักษณ์ที่เรียบร้อยและทนทานต่อการกัดกร่อน ร่องสวิตช์แม่เหล็กมาตรฐานที่สงวนไว้ทั้งสองด้านทำให้สามารถติดตั้งเซ็นเซอร์ซีรีส์ CMSE, DMSE และ CS1 ได้โดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม

1.3 การเคลื่อนไหวที่หลากหลายและอนุพันธ์เชิงฟังก์ชัน

• มาตรฐานเอสไอ: การเคลื่อนที่แบบลูกสูบแบบก้านเดี่ยวแบบสองทาง รุ่นมาตรฐานสากลสำหรับสถานการณ์อัตโนมัติส่วนใหญ่

• เอสไอดี ก้านคู่: เอาต์พุตก้านปลายคู่ ตระหนักถึงการทำงานแบบซิงโครนัสและความเสถียรในการต้านแรงบิดที่เพิ่มขึ้น

• เอสไอเจ ปรับระยะชักได้: โครงสร้างก้านคู่พร้อมลิมิตน็อตแบบปรับได้เพื่อการปรับแต่งระยะชักอย่างละเอียดแม่นยำ

• ชนิดล็อคได้ ซิล: ติดตั้งอุปกรณ์ล็อคตำแหน่งปลายหรือตำแหน่งที่กำหนดเองเพื่อความปลอดภัยในการยึดแรงดันและการกำหนดตำแหน่ง

• วาล์ว SIF แบบรวม: โซลินอยด์วาล์วซีรีส์ 4M ในตัว การออกแบบบูรณาการวาล์วและกระบอกสูบเพื่อประหยัดพื้นที่ในการติดตั้ง

• เอสไอQ ชนิดต้านแรงบิด: โครงสร้างก้านลูกสูบทรงสี่เหลี่ยมเพื่อความแม่นยำในการกำหนดตำแหน่งต้านแรงบิดสูงเป็นพิเศษ

1.4 ระบบบัฟเฟอร์ประสิทธิภาพสูง

อุปกรณ์มาตรฐานพร้อมบัฟเฟอร์ลมแบบปรับได้สองด้าน + เบาะยืดหยุ่น PPV. ระยะเคลื่อนตัวของบัฟเฟอร์เพิ่มขึ้นตามสัดส่วนกับรูกระบอกสูบ ช่วยลดแรงกระแทกและเสียงรบกวนได้อย่างมีประสิทธิภาพระหว่างการทำงานที่ความเร็วสูงและบรรทุกหนัก ช่วยให้มั่นใจได้ถึงการเคลื่อนที่แบบวงจรที่เสถียรและมีการสั่นสะเทือนต่ำ

1.5 การปิดผนึกที่ทนทานและการกำหนดค่าวัสดุ

ใช้โครงสร้างการปิดผนึกการชดเชยทางเดียวรูปตัว Y คู่ซึ่งมีแรงดันเริ่มต้นต่ำเป็นพิเศษ (0.1MPa) การทำงานที่ปราศจากน้ำมันที่เสถียร และอายุการใช้งานที่ยาวนานขึ้น ก้านลูกสูบทำจากเหล็ก 45# พร้อมการชุบฮาร์ดโครม ให้ความทนทานต่อการสึกหรอ ต้านทานสนิม และเสถียรภาพทางโครงสร้างที่ดีเยี่ยม

1.6 การกำหนดค่าการเหนี่ยวนำแม่เหล็ก

รองรับวงแหวนแม่เหล็กในตัว (การกำหนดค่า -S) เป็นมาตรฐาน เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ AirTAC CMSE, DMSE, CS1-B/F/U ช่วยให้การตรวจจับตำแหน่งลูกสูบแบบเรียลไทม์และการเชื่อมโยงสัญญาณอัตโนมัติ

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

1. รหัสรุ่นทั่วไป: เอสไอ 50×150-S-เอฟเอ

ส่วนรหัส	คำนิยาม
เอสไอ	ชุดกระบอกสูบสองทางมาตรฐาน ISO 15552
50	ขนาดเจาะ (มม.): 32/40/50/63/80/100/125/160/200
150	ความยาวช่วงชัก (มม.): 25 ~ 2000 มม. (จังหวะมาตรฐาน: 25/50/75/100 มม. สูงสุด 2000 มม.)
-ส	มีวงแหวนแม่เหล็กในตัว (การกำหนดค่ามาตรฐาน ไม่มีรหัส = ไม่มีวงแหวนแม่เหล็ก)
-เอฟเอ	ประเภทการติดตั้ง: FA=หน้าแปลนด้านหน้า, FB=หน้าแปลนด้านหลัง, CA=Single Clevis, CB=Double Clevis, LB=ฐานยึดเท้า, TC=Trunnion, TCM=Magnetic Trunnion

2. คำอธิบายรหัสชุดอนุพันธ์

• เอสไอดี: Double-rod double-acting, dual-end rod output สำหรับการทำงานแบบซิงโครนัสและประสิทธิภาพการป้องกันแรงบิด

• เอสไอเจ: แบบก้านคู่แบบปรับได้พร้อมน็อตปรับละเอียดเพื่อการสอบเทียบระยะชักที่ยืดหยุ่น

• ซิล: ชนิดล็อคได้พร้อมตำแหน่งสิ้นสุดหรือการล็อคตำแหน่งโดยพลการเพื่อความปลอดภัย

• เอสไอเอฟ: ชนิดรวมโซลินอยด์วาล์ว โครงสร้างแบบรวมวาล์ว-กระบอกสูบ เพื่อการประหยัดพื้นที่

3.ตัวอย่างการสั่งซื้อมาตรฐาน

เอสไอ 63×200-ส: เจาะ 63 มม., ระยะชัก 200 มม., มีวงแหวนแม่เหล็ก, บัฟเฟอร์ลมมาตรฐานแบบปรับได้

3. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน)

รายการพารามิเตอร์	ข้อมูลจำเพาะ
โหมดการทำงาน	การแสดงสองครั้ง (ตัวเลือกคันเดียว / คันคู่)
ช่วงแรงดันใช้งาน	0.1~1.0MPa (แรงดันใช้งานที่เหมาะสมที่สุด: 0.5~0.6MPa)
พิสูจน์ความดัน	1.5MPa
อุณหภูมิในการทำงาน	-20°C~80°C
ช่วงความเร็วการทำงาน	30~800มม./วินาที (32~100 รูเจาะ); 30~500มม./วินาที (125~200 รู)
โหมดบัฟเฟอร์	บัฟเฟอร์ลมแบบปรับได้สองด้าน + เบาะยืดหยุ่น PPV (มาตรฐาน)
เธรดพอร์ต	G1/8(32/40), G1/4(50/63), G3/8(80/100), G1/2(125), G3/4(160/200)
ด้ายก้านลูกสูบ	M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200)
โหมดการหล่อลื่น	การทำงานแบบไม่ใช้น้ำมัน (หล่อลื่นล่วงหน้าจากโรงงาน)
วิธีการติดตั้ง	การติดตั้งมุมโดยพลการ เข้ากันได้อย่างสมบูรณ์กับอุปกรณ์เสริมมาตรฐาน ISO

4. แผนภูมิแรงดึงและแรงดึงตามทฤษฎี 0.6MPa (ก้านเดี่ยว ปัจจัยด้านความปลอดภัย ≥2)

เจาะ (มม.)	แรงขับ (N)	ความตึงเครียด (N)	โหลดแนวนอน (กก.)	โหลดแนวตั้ง (กก.)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

5. อุปกรณ์ติดตั้งและรุ่นอนุพันธ์

5.1 ประเภทการติดตั้งสากล ISO มาตรฐาน (เปลี่ยนได้อย่างเต็มที่กับ DNC/SE)

• เอฟเอ/เอฟบี: หน้าแปลนด้านหน้า / การติดตั้งหน้าแปลนด้านหลังสำหรับการติดตั้งแบบยึดกับพื้นเรียบ

• แคลิฟอร์เนีย/ซีบี: การติดตั้งปิ๊นเดี่ยว / ปิ๊นคู่สำหรับการแกว่งแบบบานพับ

• ปอนด์: การติดตั้งขายึดสำหรับการติดตั้งแบบยึดกับที่ด้านข้าง

• ทีซี/ทีซีเอ็ม: Trunnion / การติดตั้ง Trunnion แบบแม่เหล็กสำหรับการวางตำแหน่งสวิงตรงกลาง

• L: ติดตั้งด้านข้างเพื่อการจัดวางพื้นที่ขนาดกะทัดรัด

อุปกรณ์เสริมสากล: ข้อต่อ I/Y/U/F ข้อต่อลอย แบริ่งปลายก้าน เข้ากันได้กับกระบอกสูบมาตรฐาน ISO 15552 ทั้งหมด

5.2 ข้อดีของซีรี่ส์อนุพันธ์หลัก

• เอสไอดี ก้านคู่: เอาต์พุตซิงโครนัสแบบดูอัลเอนด์ เพิ่มความเสถียรของโครงสร้างและความสามารถในการป้องกันการโก่งตัว

• เอสไอเจ ปรับระยะชักได้: การปรับจังหวะอย่างละเอียดแบบยืดหยุ่นเพื่อปรับให้เข้ากับความต้องการจังหวะการทำงานที่แปรผัน

• ชนิดล็อคได้ ซิล: การล็อคและการยึดแรงดันที่เชื่อถือได้เพื่อป้องกันการเบี่ยงเบนตำแหน่งภายใต้การปิดเครื่องหรือการเปลี่ยนแปลงโหลด

• วาล์ว SIF แบบรวม: การออกแบบโซลินอยด์วาล์วในตัว วงจรอากาศที่เรียบง่าย ลดพื้นที่การติดตั้งและต้นทุนการประกอบ

• เอสไอQ ชนิดต้านแรงบิด: โครงสร้างก้านลูกสูบสี่เหลี่ยมพิเศษสำหรับการวางตำแหน่งต้านแรงบิดที่มีความแม่นยำสูง

6. สถานการณ์การใช้งานและการเปรียบเทียบการเลือก (SI กับ SC กับ DNC)

6.1 สถานการณ์การใช้งานลำดับความสำคัญสำหรับซีรี่ส์ เอสไอ

• อุปกรณ์ส่งออกและเครื่องจักรอัตโนมัติมาตรฐานยุโรปที่ต้องการความสามารถในการเปลี่ยนอินเทอร์เฟซ ISO 15552

• สายการผลิตอัตโนมัติที่ต้องการรูปลักษณ์ที่สะอาดตาและการติดตั้งแบบกะทัดรัดเคียงข้างกัน

• สภาพการทำงานที่ต้องการความแข็งแกร่งที่สูงกว่า ประสิทธิภาพการต้านแรงบิด และอายุการใช้งานที่ยาวนานกว่ากระบอกสูบ SC โดยมีประสิทธิภาพด้านต้นทุนที่ดีกว่ากระบอกสูบ DNC

• สถานการณ์จำลองการกด การกด การวางตำแหน่ง การจัดการ การประกอบ การบรรจุหีบห่อ และระบบอัตโนมัติของเครื่องมือกลเชิงเส้นสากล

6.2 การเปรียบเทียบโมเดลหลัก

รายการเปรียบเทียบ	เอสไอ (กระบอกสูบ ISO แบบไม่มีก้านสูบ)	SC (กระบอกสูบมาตรฐานแบบก้านสูบ)	DNC (กระบอกฉีด ISO เกรดนำเข้า)
โครงสร้าง	กระบอกสูบโปรไฟล์ฟรีแบบ Tie-rod รูปลักษณ์เรียบร้อย	โครงสร้างก้านผูกแบบเปิดเผย ลักษณะทั่วไป	โครงสร้างโปรไฟล์มาตรฐาน ISO
ความแข็งแกร่งและต้านแรงบิด	มีความแข็งแกร่งสูง ต้านทานแรงบิดได้ดีเยี่ยม	ความแข็งแกร่งทั่วไป การป้องกันแรงบิดที่อ่อนแอ	ความแข็งแกร่งสูงเป็นพิเศษ
ความเข้ากันได้มาตรฐาน	ISO 15552 เต็มรูปแบบใช้แทนกันได้	ที่ไม่ได้มาตรฐาน ความเข้ากันได้ไม่ดี	ISO 15552 เต็มรูปแบบใช้แทนกันได้
ประสิทธิภาพด้านต้นทุน	ประสิทธิภาพด้านต้นทุนสูง (การวางตำแหน่งช่วงกลาง)	ต้นทุนต่ำ ประเภทระดับเริ่มต้น	ประเภทการนำเข้าคุณภาพสูงที่มีต้นทุนสูง
อายุการใช้งาน	อายุการใช้งานยาวนาน การทำงานที่มั่นคง	อายุการใช้งานทั่วไป	อายุการใช้งานยาวนานเป็นพิเศษ

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

1. การเลือกขนาดเจาะ: เลือกเส้นผ่านศูนย์กลางของรูเจาะตามความต้องการโหลดแนวนอน/แนวตั้งและแรงขับที่แท้จริง โดยสำรองค่าความปลอดภัยไว้ไม่น้อยกว่า 50% อัพเกรดขนาดรู 1~2 รูสำหรับการรับน้ำหนักเยื้องศูนย์และสภาพการทำงานของคานยื่นออกมา

2. การเลือกจังหวะ: เพิ่มระยะขอบความปลอดภัย 20~50 มม. ตามจังหวะการทำงานจริง ระยะชักที่กำหนดค่าได้สูงสุด 2000 มม.

3. การกำหนดค่าการทำงาน: การกำหนดค่ามาตรฐานพร้อมวงแหวนแม่เหล็ก -S + บัฟเฟอร์ลมแบบปรับได้ PPV; เลือก SID สำหรับก้านคู่, SIJ สำหรับระยะชักที่ปรับได้, SIL สำหรับฟังก์ชันล็อค และ FA/FB/CA/CB/LB/TC สำหรับวิธีการติดตั้งที่สอดคล้องกัน

สรุปประโยคเดียว

กระบอกสูบมาตรฐาน ISO 15552 แบบไร้ก้านสูบซีรีส์ SOLH SI โดดเด่นด้วยโครงสร้างแบบรวมโปรไฟล์ ความแข็งแกร่งสูง บัฟเฟอร์ลมที่ปรับได้ และความสามารถในการสับเปลี่ยนอเนกประสงค์ได้เต็มรูปแบบ เป็นการทดแทนช่วงกลางที่คุ้มค่าสำหรับกระบอกสูบ SC แบบดั้งเดิมและกระบอกสูบ DNC นำเข้า ซึ่งนำไปใช้อย่างกว้างขวางสำหรับอุปกรณ์อัตโนมัติที่ได้มาตรฐานและเกรดส่งออก
