ซีรีส์ TC กระบอกลมไกด์ร็อดแบบสามแกน | TCL/TCM กระบอกลมป้องกันแรงบิดที่มีความแข็งเกร็งสูง

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

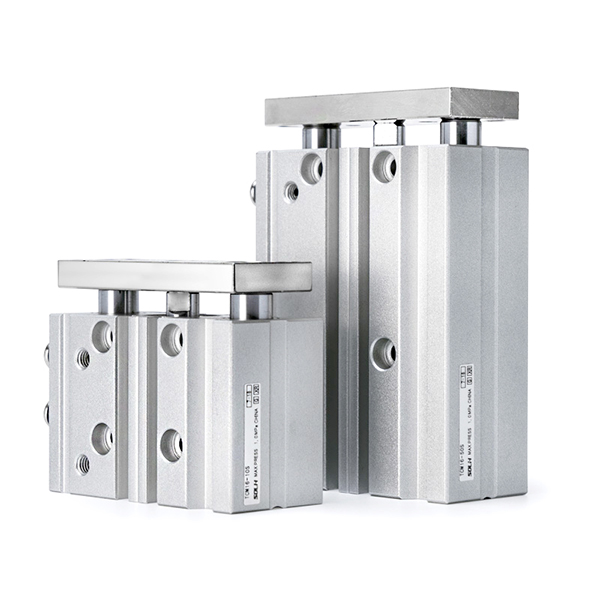

     ซีรีส์ SOLH TC เป็นกระบอกสูบแกนนำสามแกนประสิทธิภาพสูงโดยใช้แกนนำคู่ + โครงสร้างแกนลูกสูบส่วนกลางในตัว โดดเด่นด้วยความแข็งแกร่งสูงพิเศษ ความสามารถในการต้านแรงบิดที่ดีเยี่ยม ความต้านทานโหลดด้านข้างที่แข็งแกร่ง และความแม่นยำในการวางตำแหน่งที่แม่นยำ ซีรีส์นี้ครอบคลุมช่วงรูทั้งหมดตั้งแต่ φ6 มม. ถึง φ100 มม. รวมถึงรุ่นหลักสองรุ่น: ประเภทตลับลูกปืนเม็ดกลมแม่นยำ TCL และประเภทตลับลูกปืนสไลด์งานหนัก TCM มีการใช้กันอย่างแพร่หลายสำหรับสถานีแปลแบบกด การยก การหยุด และการแปลที่แม่นยำขนาดกะทัดรัด ซึ่งทำหน้าที่เป็นอุปกรณ์ทดแทนที่สมบูรณ์แบบสำหรับซีรีส์ SMC MGP ในสถานการณ์ระบบอัตโนมัติมาตรฐาน

ข้อได้เปรียบทางโครงสร้างที่สำคัญ

• โครงสร้างสามแกนที่มีความแข็งแกร่งสูงพิเศษ: โครงสร้างสามแกนในตัวประกอบด้วยแกนนำเหล็กแบริ่งความแข็งแรงสูง 2 ชิ้นและก้านลูกสูบกลาง 1 ชิ้น ให้ความต้านทานแรงบิดและความสามารถในการรับน้ำหนักด้านข้างของกระบอกสูบธรรมดามากกว่าสองเท่า ป้องกันการโค้งงอและออฟเซ็ตได้อย่างมีประสิทธิภาพ ปรับให้เข้ากับโหลดเยื้องศูนย์กลางและสภาพการทำงานกระแทกตามขวางพร้อมความเสถียรที่โดดเด่น

• การกำหนดค่าตลับลูกปืนคู่สำหรับสถานการณ์เต็มรูปแบบ

￮ ทีซีL (ลูกปืน): แรงเสียดทานต่ำเป็นพิเศษ จังหวะที่นุ่มนวลเป็นพิเศษ และการทำงานความถี่สูงที่เสถียร เหมาะอย่างยิ่งสำหรับการขึ้นแม่แรงที่แม่นยำ การปั่นจักรยานด้วยความเร็วสูง และความต้องการการเคลื่อนไหวที่มีแรงเสียดทานต่ำ

￮ ทีซีM (ตลับลูกปืนสไลด์): ใช้บุชชิ่งเลื่อนโลหะผสมทองเหลือง มีคุณสมบัติต้านทานการสึกหรอ ทนต่อแรงกระแทก และความทนทานต่อโหลดด้านข้างได้ดีเยี่ยม เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีภาระหนัก มีฝุ่นมาก และเบรก

• การออกแบบที่บางและกะทัดรัดแบบบูรณาการ: ชุดขับเคลื่อนและชุดนำทางได้รับการบูรณาการอย่างดีเพื่อลดพื้นที่การติดตั้งโดยรวม ช่องอากาศเข้าคู่ที่พื้นผิวด้านบนและด้านข้างรองรับรูปแบบการวางท่อที่ยืดหยุ่น ปรับให้เข้ากับทิศทางท่อในสถานที่ต่างๆ และโครงสร้างอุปกรณ์ขนาดกะทัดรัด

• การวางตำแหน่งซ้ำที่มีความแม่นยำสูง: รูระบุตำแหน่งที่แม่นยำถูกสงวนไว้บนฐาน ส่วนหน้าส่วนท้าย และแผ่นยึด เพื่อให้มั่นใจในความแม่นยำของตำแหน่งซ้ำสูงเป็นพิเศษ ร่องสวิตช์แม่เหล็กสี่ด้านรองรับการติดตั้งสวิตช์หลายทิศทาง ทำให้สามารถตรวจจับตำแหน่งจังหวะได้อย่างยืดหยุ่นและครอบคลุม

• การกำหนดค่าพรีเมียมมาตรฐาน: วงแหวนแม่เหล็กในตัว (แม่เหล็ก S มาตรฐาน) ยางบัฟเฟอร์ปลายคู่ และการออกแบบที่ปราศจากน้ำมัน ไม่ต้องบำรุงรักษา สอดคล้องตามมาตรฐานการปฏิบัติงานของโรงงานที่สะอาด การออกแบบแบบ Double-acting พร้อมระยะชักมาตรฐานตั้งแต่ 5 มม. ถึง 500 มม. ครอบคลุมจังหวะการขับขี่อัตโนมัติทั่วไปเกือบทั้งหมด

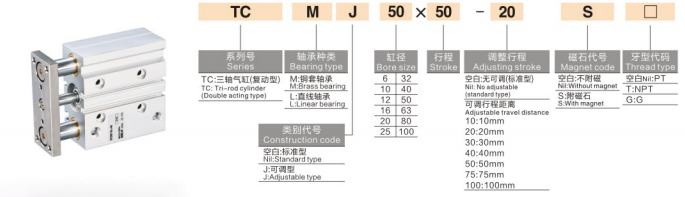

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

ตัวอย่างโมเดล: TCM20-50S | TCL16-30J-20S-ต

ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• ทีซีM25-75S: รู 25 มม., ระยะชัก 75 มม., ประเภทแบริ่งสไลด์พร้อมแม่เหล็กในตัว

• ทีซีL20-50J-20S: รู 20 มม., ระยะชักมาตรฐาน 50 มม., ระยะชักแบบปรับได้ 20 มม., ประเภทความแม่นยำของตลับลูกปืนเม็ดกลมพร้อมแม่เหล็ก

• ทีซีM32-100S-T: รู 32 มม., ระยะชัก 100 มม., ประเภทแบริ่งสไลด์ที่ทนทานต่ออุณหภูมิสูง

พารามิเตอร์ทางเทคนิคหลักมาตรฐาน

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20°C, แรงดันพิกัด 0.5MPa)

1. พารามิเตอร์ประสิทธิภาพทั่วไป

• โหมดการทำงาน: การเคลื่อนที่แบบลูกสูบออกฤทธิ์สองครั้ง

• ช่วงแรงดันใช้งาน: 0.1~1.0MPa; แรงดันพิสูจน์: 1.5MPa

• อุณหภูมิแวดล้อม: -20°C~70°C (สภาพแวดล้อมแบบปกติที่ปราศจากน้ำแข็ง); -20°C~120°C (-T รุ่นอุณหภูมิสูง)

• ความเร็วการทำงานของลูกสูบ: 50~500มม./วินาที (φ6~63 รูขนาดเล็กและกลาง); 50~400มม./วินาที (φ80/100 รูขนาดใหญ่)

• โหมดบัฟเฟอร์: บัฟเฟอร์ยางปลายคู่มาตรฐาน; บัฟเฟอร์เบาะลมเสริมสำหรับสถานการณ์ที่มีแรงกระแทกสูง

• โหมดการหล่อลื่น: การทำงานแบบไม่ต้องบำรุงรักษา เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่สะอาด

2. ข้อมูลแรงผลักดันทางทฤษฎี (@0.5MPa, หน่วย: N)

3. ข้อมูลน้ำหนักผลิตภัณฑ์ (ระยะชัก 50 มม. หน่วย: กก.)

การเปรียบเทียบการเลือกแกน TCL กับ TCM

วิธีการติดตั้งและสถานการณ์การใช้งานทั่วไป

1. การออกแบบหลายเมาท์ที่ยืดหยุ่น

• การติดตั้งตัวถังโดยตรง: รูสกรูสำรองที่ด้านล่าง ด้านข้าง และส่วนปลายสำหรับการยึดโดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม ช่วยให้สามารถประกอบและถอดชิ้นส่วนได้อย่างรวดเร็วสำหรับการติดตั้งที่ไซต์งาน

• อุปกรณ์เสริมเสริม: มีจำหน่ายอุปกรณ์เสริมสำหรับการติดตั้งหน้าแปลน (F) และฐานยึดเท้า (L) ซึ่งรองรับรูปแบบแนวนอนและแนวตั้งที่ยืดหยุ่น เพื่อปรับให้เข้ากับการออกแบบโครงสร้างของอุปกรณ์ที่หลากหลาย

2. การใช้งานทางอุตสาหกรรมหลัก

• ระบบสายพานลำเลียงอัตโนมัติ: การหยุดชิ้นงาน การยกวัสดุ และการวางตำแหน่งพาเลท ทนทานต่อแรงกระแทกสูงและประสิทธิภาพป้องกันการชดเชยช่วยให้มั่นใจในการลำเลียงและการจำกัดการทำงานที่มั่นคง

• การประมวลผลความแม่นยำทางอิเล็กทรอนิกส์ 3C: การจัดการ PCB, ตำแหน่งการย้ำหางปลา และการแปลชิ้นงานแบบเบา; ความแม่นยำในการป้องกันการหมุนสูงรับประกันการประกอบและการประมวลผลที่มีความแม่นยำเป็นศูนย์

• เครื่องจักรบรรจุภัณฑ์: การขับแผ่นกั้นวัสดุ การสลับประตูไซโล และการดันวัสดุระยะสั้น ตัวเครื่องมีขนาดกะทัดรัดปรับให้เข้ากับรูปแบบอุปกรณ์บรรจุภัณฑ์ที่มีการบูรณาการอย่างสมบูรณ์แบบ

• ระบบอัตโนมัติทางอุตสาหกรรมทั่วไป: การยกจิ๊ก การดีดชิ้นส่วน และการขับโหลดที่ผิดปกติ ผสานรวมฟังก์ชันกระบอกสูบและไกด์เพื่อแทนที่กระบอกแยกแบบเดิม + แกนนำแบบเดิม ทำให้โครงสร้างอุปกรณ์ง่ายขึ้นและลดต้นทุน

การเปรียบเทียบการเปลี่ยนซีรีส์ TC กับ SMC MGP ซีรีส์

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

1. การเลือกขนาดเจาะ: คำนวณแรงผลักดันที่ต้องการตามภาระงานจริง เลือกขนาดรูที่มีแรงขับตามทฤษฎี ≥ โหลดจริง × 1.5 โดยสงวนค่าความปลอดภัยไว้ 50% เพื่อหลีกเลี่ยงการทำงานเกินพิกัด

2. การเลือกประเภทตลับลูกปืน: เลือกตลับลูกปืน TCL เพื่อการวางตำแหน่งที่แม่นยำและสถานการณ์การปั่นจักรยานที่ราบรื่นความถี่สูง เลือกตลับลูกปืนสไลด์ TCM สำหรับสภาพการทำงานที่รับภาระหนัก มีฝุ่น และแรงกระแทกสูง

3. การเลือกการกำหนดค่าการทำงาน

￮ ความต้องการการปรับจังหวะแบบละเอียด: เลือกจังหวะแบบปรับได้แบบ J (ช่วงที่ปรับได้ 0 ~ 50 มม.)

￮ ความต้องการการตรวจจับตำแหน่ง: เลือกการกำหนดค่าแม่เหล็ก S + สวิตช์แม่เหล็กหลายทิศทาง (ติดตั้งได้สี่ด้าน)

￮ สภาพแวดล้อมการทำงานที่อุณหภูมิสูง: เลือกตัวเลือกการทนอุณหภูมิสูง -T (-20 ℃ ~ 120 ℃)

สรุปประโยคเดียว

      กระบอกสูบแกนนำสามแกนซีรีส์ SOLH TC ผสานรวมความแข็งแกร่งสูง ความต้านทานการโหลดด้านข้างเป็นพิเศษ และประสิทธิภาพการป้องกันการหมุนที่มีความแม่นยำสูง พร้อมตัวเลือกตลับลูกปืนคู่และฟังก์ชันเสริมช่วงชักที่ปรับได้และอุณหภูมิสูง ทำหน้าที่เป็นการทดแทนโดยตรงที่คุ้มค่าที่สุดสำหรับซีรีส์ SMC MGP สำหรับการยก การหยุด และการขับขี่อัตโนมัติแบบเต็มฉาก
