ทีดับบลิว Series กระบอกสูบสต๊อปเปอร์ความสูงคงที่ กระบอกสูบหยุดงานขนาดกลางและเบาขนาดกะทัดรัด

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

     ซีรีส์ SOLH TWQ คือกระบอกสูบตัวหยุดที่มีความสูงในการติดตั้งคงที่ซึ่งปรับให้เหมาะสมสำหรับสายพานลำเลียงอัตโนมัติสำหรับงานเบาและปานกลาง มีโครงสร้างตัวถังขนาดกะทัดรัด มีปลายก้านให้เลือกสี่แบบ มีบัฟเฟอร์ไฮดรอลิกให้เลือกใช้ และฟังก์ชันเสริมการล็อคตัวเองด้วยกลไก เหมาะสำหรับการหยุดพาเลทและเครื่องมือขนาด 10–150 กก. การจำกัดสถานีและการวางตำแหน่งการถ่ายโอน กระบอกสูบ TWQ ทำหน้าที่เป็นโซลูชันมาตรฐานประสิทธิภาพสูงที่มีต้นทุนสูงสำหรับสถานการณ์ระบบอัตโนมัติที่โหลดเบาและปานกลาง

 1.1 การออกแบบความสูงในการติดตั้งคงที่

     โครงสร้างที่มีความสูงคงที่ในตัวช่วยให้มั่นใจในการติดตั้งที่รวดเร็วและตรงไปตรงมาพร้อมความแม่นยำในการกำหนดตำแหน่งซ้ำสูง มันเข้ากันได้อย่างสมบูรณ์แบบกับเค้าโครงสถานีสายพานลำเลียงที่ได้มาตรฐาน ช่วยลดขั้นตอนการปรับความสูงและปรับปรุงประสิทธิภาพการใช้งานในสถานที่

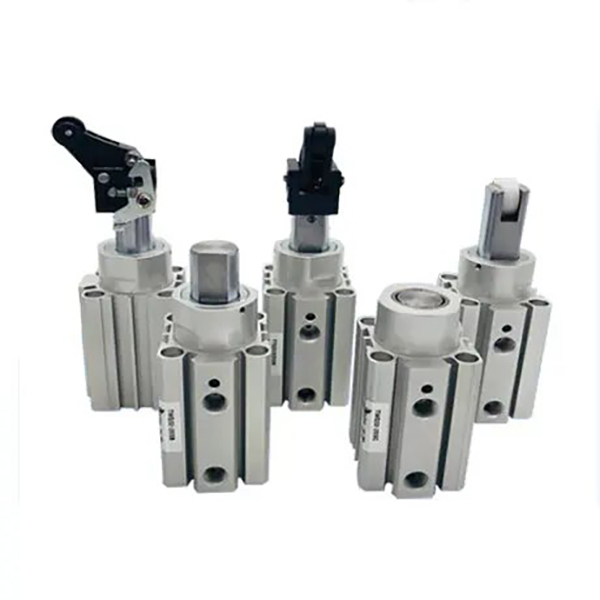

 1.2 ประเภทปลายก้านอเนกประสงค์สี่ประเภท (ข้อดีหลัก)

     • B ชนิดก้านแบน: โครงสร้างก้านลูกสูบแบนป้องกันการหมุนให้ประสิทธิภาพการหยุดที่มั่นคงและความต้านทานโหลดเยื้องศูนย์ที่แข็งแกร่ง รักษาตำแหน่งที่แม่นยำภายใต้สภาวะแรงด้านข้าง

     • ชนิดก้านกลม C: ก้านลูกสูบทรงกลมตันหนาพร้อมความทนทานต่อแรงกระแทกเพิ่มขึ้น ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่มีแรงด้านข้างขนาดใหญ่และข้อกำหนดการวางตำแหน่งเครื่องมือที่แม่นยำ

     • ประเภท ก้านโยก โรเลอร์ R: คันโยก + โครงสร้างหน้าสัมผัสแบบกลิ้งช่วยลดผลกระทบจากการหยุดด้วยการเคลื่อนที่แบบกลิ้งที่ราบรื่น เหมาะสำหรับการทำงานของสายพานลำเลียงต่อเนื่องความเร็วสูง

     • K ประเภทคันโยกบัฟเฟอร์แบบปรับได้: บัฟเฟอร์ไฮดรอลิกแบบปรับได้ในตัวช่วยให้สามารถปรับความต้านทานการหน่วงได้อย่างอิสระเพื่อปรับให้เข้ากับชิ้นงานที่มีน้ำหนักและความเร็วการลำเลียงที่แตกต่างกัน ทำให้ได้เอฟเฟกต์การหยุดแบบนุ่มนวลที่เหมาะสมที่สุดสำหรับสภาพการทำงานที่แปรผัน

  1.3 ฟังก์ชั่นล็อคตัวเองเสริม (เวอร์ชั่น R/K)

     รุ่นลูกกลิ้งและคันโยกบัฟเฟอร์รองรับโครงสร้างการล็อคตัวเองทางกลที่เป็นอุปกรณ์เสริม หลังจากการหยุดกระแทกของชิ้นงาน กระบอกสูบจะล็อคแขนคันโยกโดยอัตโนมัติเพื่อป้องกันการดีดกลับและการดันย้อนกลับ ช่วยลดการเคลื่อนตัวของชิ้นงานได้อย่างมีประสิทธิภาพ และปรับปรุงเสถียรภาพและความสม่ำเสมอของสถานีสายพานลำเลียงได้อย่างมาก

 1.4 ขนาดกะทัดรัดและโครงสร้างทนทาน

     ตัวกระบอกสูบใช้การชุบอโนไดซ์แบบแข็ง ในขณะที่ก้านลูกสูบมีการชุบโครเมี่ยมอย่างแข็ง ซึ่งให้ความทนทานต่อการสึกหรอและทนต่อแรงกระแทกได้ดีเยี่ยม การทำงานแบบไร้น้ำมันมาตรฐานปรับให้เข้ากับสภาพแวดล้อมการผลิตที่สะอาดและสถานการณ์การเชื่อมที่ป้องกันการกระเซ็น ร่องเซ็นเซอร์ที่สงวนไว้ทั้งสี่ด้านทำให้สามารถติดตั้งสวิตช์แม่เหล็กได้โดยไม่มีการรบกวนโครงสร้างเพื่อการจัดวางที่ยืดหยุ่น

  1.5 โหมดการทำงานที่หลากหลาย

     โหมดมาตรฐานแบบสองทางที่เป็นตัวเลือกและโหมดแบบออกทางเดียว (ขยายสปริง / ดึงกลับสปริง) ครอบคลุมการปั่นจักรยานอัตโนมัติ การป้องกันความปลอดภัยเมื่อปิดเครื่อง และความต้องการหยุดชั่วคราว ซึ่งตรงกับตรรกะการควบคุมทางอุตสาหกรรมที่หลากหลาย

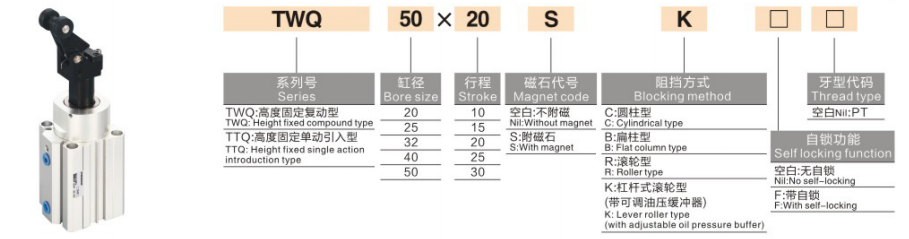

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: TWQ32-20SB, TWQ50-30RK-F

 2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นก้านแบนมาตรฐาน: TWQ32-20SB (รู φ32, ระยะชัก 20 มม., ปลายก้านเสาแบน, ยางกันกระแทก)

     • รุ่น บัฟเฟอร์แบบปรับได้แบบล็อคตัวเอง: TWQ50-30RK-F (เจาะ φ50, ช่วงชัก 30 มม., คันโยกบัฟเฟอร์ไฮดรอลิกแบบปรับได้ พร้อมฟังก์ชันล็อคในตัว)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃, เงื่อนไขมาตรฐาน 0.5MPa)

  3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: การแสดงสองครั้ง, การแสดงเดี่ยว (สปริงยืด / หดสปริง)

     • ช่วงแรงดันใช้งาน: 0.05~1.0MPa; แรงดันพิสูจน์: 1.5MPa

     • อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

     • การกำหนดค่าบัฟเฟอร์: S = ยางกันกระแทกปลายคู่; K = บัฟเฟอร์ไฮดรอลิกแบบปรับได้ + บัฟเฟอร์ยางปลายคู่

     • โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมัน

     • วิธีการติดตั้ง: การติดตั้งหน้าแปลนที่มีความสูงคงที่มาตรฐาน

 3.2 ชุดเจาะและระยะชักมาตรฐาน

  3.3 แรงหยุดตามทฤษฎี (หน่วย: N @0.5MPa)

  3.4 น้ำหนักผลิตภัณฑ์ (หน่วย: กก. @ ระยะชักมาตรฐาน)

4. แนวทางการกำหนดค่าและการเลือกหลัก

  4.1 การเลือกประเภทปลายก้าน

     • B แบบเสาแบน (แนะนำ): การออกแบบป้องกันการหมุนและความเสถียรสูง เหมาะสำหรับงานที่มีน้ำหนักเบา (10–80 กก.) และการทำงานที่ความเร็วต่ำ (≤0.3ม./วินาที) โดยไม่มีผลกระทบด้านข้างที่ชัดเจน

     • ชนิดคอลัมน์กลม C: โครงสร้างก้านหนาพร้อมความทนทานต่อแรงกระแทกสูง เหมาะสำหรับสถานการณ์การวางตำแหน่งเครื่องมือที่มีแรงด้านข้างสูง

     • ประเภท ก้านโยก โรเลอร์ R: ประสิทธิภาพการรีดที่ราบรื่นและมีผลกระทบต่ำ เหมาะสำหรับสายพานลำเลียงความเร็วสูง (≤0.5ม./วินาที) และโหลดปานกลางเบา (30–100กก.)

     • K ประเภทคันโยกบัฟเฟอร์แบบปรับได้: การหน่วงแบบปรับได้และความต้านทานแรงกระแทกที่เหนือกว่า ออกแบบมาสำหรับโหลดปานกลาง (50–150 กก.) การสตาร์ท-สต็อปความถี่สูง และสภาพการทำงานที่มีความเร็วไม่เสถียร

  4.2 การเลือกฟังก์ชันการล็อคตัวเอง

     • F ชนิดล็อคตัวเอง (แนะนำสำหรับสายอัตโนมัติ): มีเฉพาะรุ่นคันบังคับ R/K เท่านั้น ป้องกันการเด้งกลับของชิ้นงานและการเคลื่อนตัวของสถานี ช่วยเพิ่มเสถียรภาพในการทำงานอย่างต่อเนื่องของสายการผลิตอัตโนมัติได้อย่างมาก

     • ชนิดไม่ล็อค: โซลูชันที่คุ้มค่าสำหรับสถานการณ์ที่มีผลกระทบย้อนกลับเล็กน้อยและการดำเนินการรีเซ็ตด้วยตนเอง ไม่แนะนำสำหรับสายการผลิตอัตโนมัติเต็มรูปแบบ

  4.3 การเลือกโหมดการทำงาน

     • การแสดงสองครั้ง: แรงหยุดสูงสุดพร้อมการควบคุมแบบสองทิศทาง เหมาะสำหรับสถานการณ์การควบคุมความถี่สูงและอัตโนมัติเต็มรูปแบบ

     • การแสดงเดี่ยว (สปริงขยาย): ขยายโดยอัตโนมัติเพื่อหยุดชิ้นงานหลังจากไฟฟ้าขัดข้อง โดยให้ความสำคัญกับความปลอดภัยสำหรับสถานีที่เป็นอันตรายและการใช้งานป้องกันการปิดเครื่อง

     • การแสดงเดี่ยว (สปริงหด): หยุดโดยจ่ายอากาศและปล่อยโดยอัตโนมัติเมื่อปิดเครื่อง ปรับใช้สำหรับสายพานลำเลียงแบบเปิดตามปกติและงานหยุดชั่วคราว

5. สถานการณ์การใช้งานทั่วไป

     • สายพานลำเลียงสำหรับงานเบาและปานกลาง: นำไปใช้กับการหยุด การจำกัด และการย้ายตำแหน่งของพาเลทและเพลทเครื่องมือขนาด 10–150 กก. ในอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องใช้ในบ้าน และอาหาร

     • สายการขนถ่ายวัสดุความเร็วสูง: โครงสร้างคันโยก R/K ช่วยให้การหยุดกระแทกเป็นศูนย์ราบรื่นสำหรับชิ้นงานความเร็วสูงที่รับน้ำหนักเบา (≤0.5ม./วินาที) บนลูกกลิ้งและสายพานลำเลียง

     • สถานีอุปกรณ์อัตโนมัติ: ตัวเครื่องขนาดกะทัดรัดติดตั้งง่าย ใช้กันอย่างแพร่หลายในการจำกัดการโหลด/การขนถ่ายเครื่องมือกล การวางตำแหน่งสถานีประกอบ และการหยุดสถานีตรวจสอบ

     • สายการบรรจุภัณฑ์และโลจิสติกส์: เหมาะอย่างยิ่งสำหรับการหยุดกล่องและกล่องวัสดุ การบล็อกสถานีแยกและการวางตำแหน่งซ้อน มีประสิทธิภาพด้านต้นทุนสูงและการบำรุงรักษาต่ำ

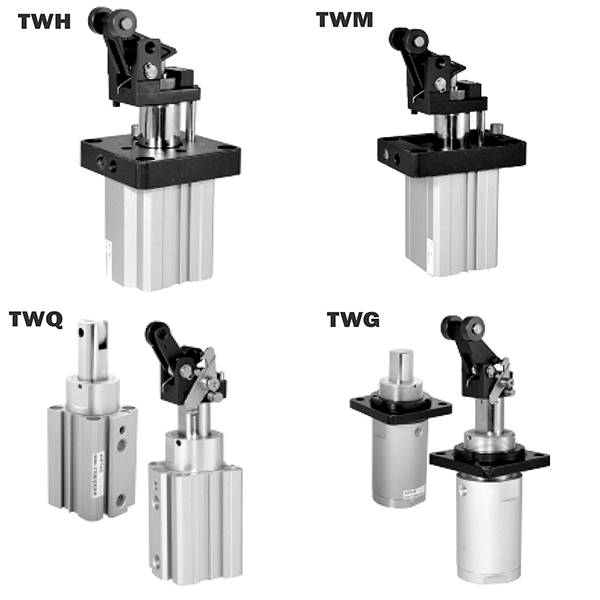

6. การเปรียบเทียบด่วนของซีรีย์ TWQ กับ TWH/TWM

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกขนาดเจาะ: เลือกรูตามน้ำหนักชิ้นงานที่มีปัจจัยด้านความปลอดภัย 200% (แรงหยุดตามทฤษฎี ≥ โหลดจริง × 2) เลือก φ25/φ32 สำหรับน้ำหนักที่ต่ำกว่า 80 กก. เลือก φ40/φ50 สำหรับน้ำหนักบรรทุก 80–150 กก.

     2. การเลือกปลายก้านและบัฟเฟอร์: ใช้แกนแบน B + บัฟเฟอร์ยาง S สำหรับสถานการณ์ความเร็วต่ำที่โหลดเบา เลือกประเภทลูกกลิ้ง R สำหรับสายโหลดน้ำหนักเบาความเร็วสูง เลือกประเภทบัฟเฟอร์ที่ปรับได้ K สำหรับสภาพการทำงานที่มีโหลดปานกลางและความถี่สูง

     3. การเลือกการกำหนดค่าการทำงาน: ติดตั้ง F ล็อคตัวเองสำหรับสายการผลิตอัตโนมัติ เลือกโหมดการแสดงสองครั้งสำหรับการควบคุมวงจรความถี่สูง ใช้โหมดขยายสปริงแบบออกฤทธิ์เดี่ยวสำหรับสถานีป้องกันการปิดเครื่องและลำดับความสำคัญด้านความปลอดภัย

สรุปประโยคเดียว

     กระบอกสต๊อปเปอร์ความสูงคงที่ซีรีส์ SOLH TWQ มีการออกแบบที่กะทัดรัด ความเข้ากันได้ของปลายก้านหลายอัน และฟังก์ชันบัฟเฟอร์แบบล็อคตัวเองและแบบปรับได้ซึ่งเป็นอุปกรณ์เสริม ให้โซลูชันการหยุดที่คุ้มค่า มีเสถียรภาพ และยืดหยุ่นสำหรับระบบสายพานลำเลียงอัตโนมัติงานเบาและปานกลางขนาด 10–150 กก.
