VM1 (VM100) ซีรีส์มินิ 2/3 พอร์ตวาล์วก้านกลแบบกลไก

ยี่ห้อ: SOLH โดย Richge Technology

 การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ VM1 (VM100) เป็นวาล์วก้านวาล์วแบบกลไกขนาด 2/3 พอร์ตขนาดเล็กที่สามารถใช้แทนกันได้กับรุ่นดั้งเดิมของ SMC ใช้โครงสร้างการซีลก้านที่เชื่อถือได้ซึ่งมีโครงร่างน้ำหนักเบาขนาดกะทัดรัดเป็นพิเศษ ช่วงแรงดันการทำงานที่กว้างครอบคลุมแรงดันสุญญากาศและแรงดันบวก และหัวแอคชูเอเตอร์ที่เปลี่ยนได้มากมาย ใช้กันอย่างแพร่หลายสำหรับการตรวจจับตำแหน่งอุปกรณ์ การตรวจจับขีดจำกัดจังหวะ การเขย่าเบา ๆ ด้วยตนเอง และการสลับวงจรอากาศขนาดเล็กบนเครื่องจักรอัตโนมัติขนาดกะทัดรัด

ข้อมูลจำเพาะทางเทคนิคหลัก (ซีรี่ส์ VM100 / VM1)

  1 พารามิเตอร์พื้นฐาน

     -- ประเภทวงจร: 2 พอร์ต (NC / NO), 3 พอร์ต (N.C. / N.O.)

     - โครงสร้าง: ชนิดก้านสูบที่ออกฤทธิ์โดยตรงพร้อมประสิทธิภาพการปิดผนึกที่แน่นหนา

     -- ของไหลที่ใช้บังคับ: อากาศอัด, ก๊าซเฉื่อย

     -- ช่วงแรงดันใช้งาน: -100kPa ~ 1.0MPa (รองรับระบบสุญญากาศ)

     -- อุณหภูมิโดยรอบและปานกลาง: -5 ~ +60 ℃ (ไม่มีน้ำแข็งภายใน)

     - ขนาดเกลียวของพอร์ต: M5, Rc1/8 (ตัวเลือก NPT1/8 และ G1/8)

     -- ความจุการไหล: Cv=0.11 พื้นที่หน้าตัดที่มีประสิทธิภาพ 2.5 มม. ²

     - น้ำหนักสุทธิ: เวอร์ชันพอร์ตด้านข้าง 60g, เวอร์ชันพอร์ตด้านล่าง 67g (น้ำหนักเบาเป็นพิเศษ)

     - ตัวเลือกเค้าโครงท่อ: พอร์ตด้านข้าง, พอร์ตด้านล่าง

     -- ข้อกำหนดในการหล่อลื่น: การทำงานที่ไม่ต้องหล่อลื่น

  2. ขนาดโดยรวม

     -- รุ่นพอร์ตด้านข้าง : 11 × 36 × 16 มม

     -- รุ่นพอร์ตด้านล่าง : 11 × 28 × 25 มม

 คำจำกัดความของวงจรและลอจิกการทำงาน (3 พอร์ต / 2 พอร์ต)

   1. ประเภท 3 พอร์ต (VM13x ยอดนิยม)· พอร์ต 1(P): ช่องจ่ายอากาศ

     -- พอร์ต 2(A): เอาต์พุตควบคุม

     -- พอร์ต 3(R): พอร์ตไอเสีย

     -- ปกติปิด NC: ไม่มีการกระตุ้น → P ตัดออกจาก A, A เชื่อมต่อกับ R

     -- ปกติเปิด NO: ไม่มีการกระตุ้น → P เชื่อมต่อกับ A, A ตัดออกจาก R

   2. ประเภท 2 พอร์ต (VM12x)

     -- พอร์ต 1(P): อินพุตของไหล

     -- พอร์ต 2(A): เอาต์พุตควบคุม

     -- ตรรกะปิดปกติ: ทางเดินอากาศจะเปิดขึ้นเมื่อกด และตัดออกหลังจากปล่อย

หัวแอคชูเอเตอร์แบบเปลี่ยนได้เต็มรูปแบบ

 1. ประเภทลูกสูบตรงพื้นฐาน

     -- VM130 / VM120: ลูกสูบระยะชักมาตรฐาน 4.8 มม

     -- VM130U / VM120U: ลูกสูบระยะชักสั้น 2.5 มม

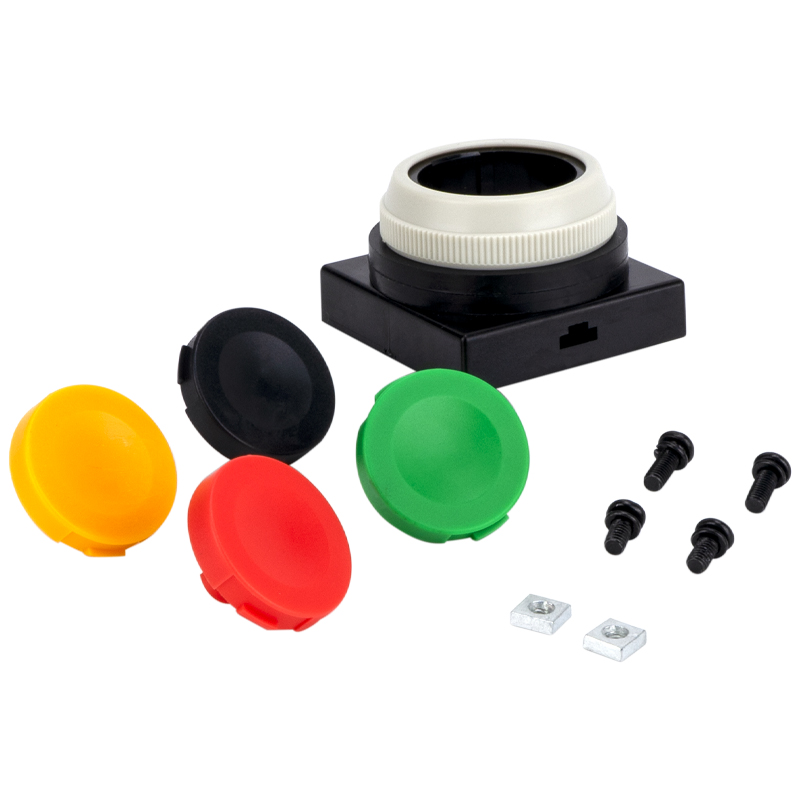

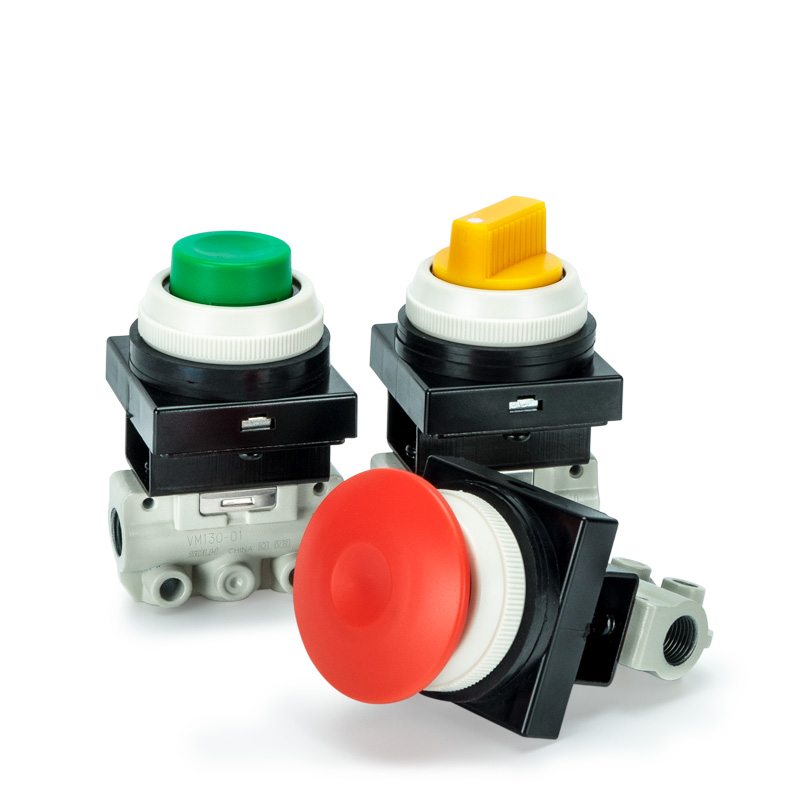

 2. ประเภทปุ่มกด (การเขย่าเบา ๆ ด้วยตนเอง)

     -- VM132 / VM122: ปุ่มกดมาตรฐานแบบแบน

     -- VM132Y / VM122Y: หัวเห็ดสีเหลืองสำหรับการหยุดฉุกเฉินและทัศนวิสัยสูง

     -- VM132G / VM122G: ปุ่มกดตัวบ่งชี้สีเขียว

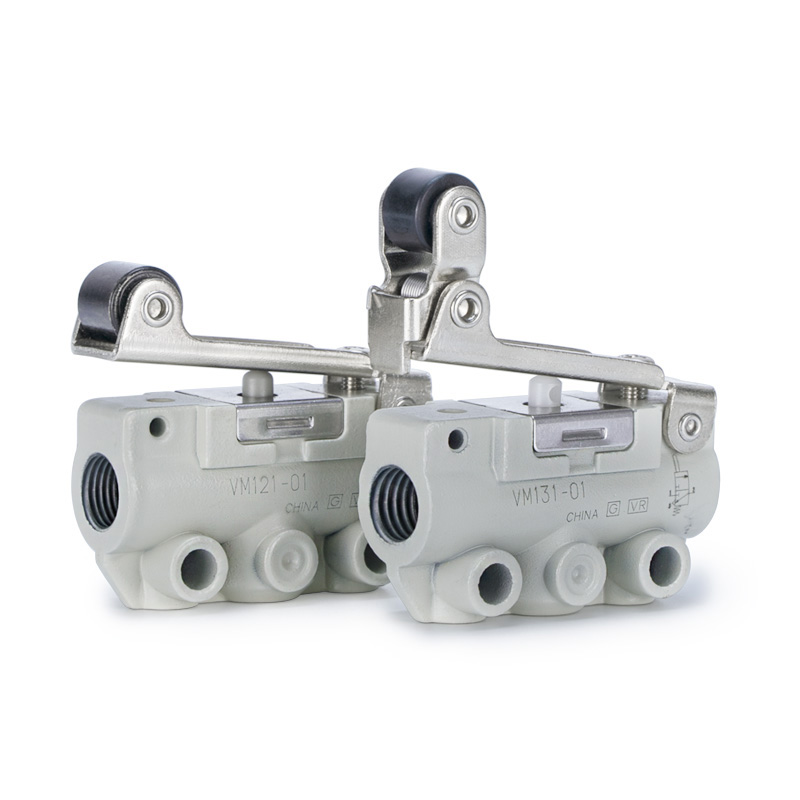

  3. ประเภทก้านลูกกลิ้ง (การตรวจจับระยะชักและขีดจำกัด)

     -- VM131 / VM121: คันโยกลูกกลิ้งตรงมาตรฐาน

     -- VM131U / VM121U: คันโยกลูกกลิ้งเคลื่อนที่แบบสั้น

     -- VM133 / VM123: คันโยกลูกกลิ้งป้องกันการเด้งกลับทางเดียว

  4. ตัวกระตุ้นเสริมเสริม

     คันโยกบานพับ คันโยก ปุ่มหมุนแบบล็อคได้ และหัวไกที่ปรับแต่งเพิ่มเติมได้

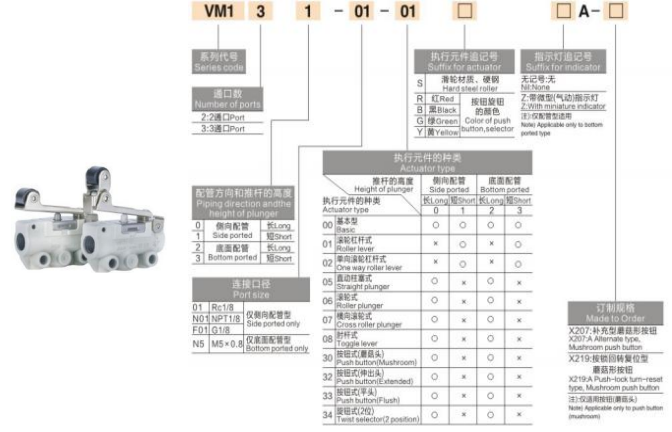

 คำอธิบายรหัสรุ่น

  1.  (ตัวอย่าง: VM131-01-01A)

     -- VM131: วงจร 3 พอร์ต + แอคชูเอเตอร์คันโยกแบบลูกกลิ้ง

     -- 01: รหัสเธรดพอร์ต (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: เค้าโครงพอร์ตด้านข้าง (02 = เค้าโครงพอร์ตด้านล่าง)

     -- รหัสต่อท้าย: A=มาตรฐาน; Y=เห็ดสีเหลือง; G=ปุ่มสีเขียว; U=จังหวะสั้น

  2. รุ่นมาตรฐานทั่วไป

     -- VM131-01-01A: คันโยกลูกกลิ้ง 3 พอร์ต, Rc1/8, พอร์ตด้านข้าง (ใช้กันอย่างแพร่หลาย)

     -- VM132-M5-00A: ปุ่มกดแบบแบน 3 พอร์ต, เธรด M5, พอร์ตด้านล่าง

     -- VM130U-01-N01Y: ลูกสูบสั้น 3 พอร์ต, NPT1/8, หัวฉุกเฉินเห็ดสีเหลือง

ข้อดีของผลิตภัณฑ์หลัก

     -- ขนาดเล็กพิเศษและเบาเป็นพิเศษ: หนักเพียง 60 ก. พร้อมความกว้างแคบ 11 มม. เหมาะสำหรับการฝังเครื่องภายในและการติดตั้งซ้อนแผงหนาแน่น

     - ช่วงแรงดันสากลกว้าง: เข้ากันได้กับแรงดันบวกสูงสุด 1.0MPa สำหรับการควบคุมวงจรอเนกประสงค์

     -- โครงสร้างการซีลก้านที่ทนทาน: ความหนาแน่นของอากาศที่ดีเยี่ยม อายุการใช้งานที่ยาวนาน และความต้านทานการปนเปื้อนของฝุ่นที่แข็งแกร่ง

     -- การวางท่อและการติดตั้งที่ยืดหยุ่น: ตัวเลือกพอร์ตด้านข้าง / ด้านล่าง, การติดตั้งด้านข้าง, การติดตั้งด้านล่าง, ฐานยึดเสริม (VM1-B)

     -- การออกแบบที่ไม่ต้องหล่อลื่น: ค่าบำรุงรักษาต่ำและการทำงานของวงจรอากาศบริสุทธิ์

     -- กลุ่มผลิตภัณฑ์แอคชูเอเตอร์ที่สมบูรณ์: จับคู่การเขย่าเบา ๆ ด้วยตนเอง การจำกัดระยะการชัก การหยุดฉุกเฉินอย่างปลอดภัย และสถานการณ์การทำงานของทริกเกอร์เชิงกลทั้งหมด

สถานการณ์การใช้งานทั่วไป

     - สวิตช์จำกัดจังหวะเครื่องจักร: การตรวจจับการตอบสนองตำแหน่งกระบอกสูบเต็มจังหวะ

     -- การเขย่าเบา ๆ ด้วยตนเองและการว่าจ้างอุปกรณ์: ปุ่มกดที่แผงทดสอบวงจรอากาศด้วยตนเอง

     - ระบบล็อคเพื่อความปลอดภัยและลูปหยุดฉุกเฉิน: ตัวกระตุ้นหัวเห็ดสีเหลืองเพื่อความปลอดภัยของเครื่องจักร

     -- จิ๊กขนาดเล็กและฟิกซ์เจอร์จับยึด: สวิตช์นิวแมติกแบบแคลมป์ / แบบไม่แคลมป์

     -- วงจรควบคุมสุญญากาศ: การสลับที่เสถียรภายใต้สภาวะสุญญากาศ -100kPa

     - อุปกรณ์อัตโนมัติทั่วไป: สัญญาณอากาศทริกเกอร์เชิงกลและวงจรป้อนกลับตำแหน่ง

สรุปประโยคเดียว

     วาล์วก้านวาล์วแบบกลไกขนาดเล็ก SOLH VM1 โดดเด่นด้วยตัวเครื่องขนาดกะทัดรัดน้ำหนักเบาพิเศษ 60 กรัม การปิดผนึกก้านวาล์วที่เชื่อถือได้ ช่วงการทำงานแบบสุญญากาศเต็มรูปแบบ ~ 1.0MPa รูปแบบพอร์ตสองด้าน/ด้านล่าง และหัวแอคทูเอเตอร์ที่เปลี่ยนได้อย่างสมบูรณ์ ซึ่งทำหน้าที่เป็นวาล์วควบคุมอากาศแบบทริกเกอร์เชิงกลที่ต้องการสำหรับอุปกรณ์อัตโนมัติขนาดเล็กทั้งหมด
