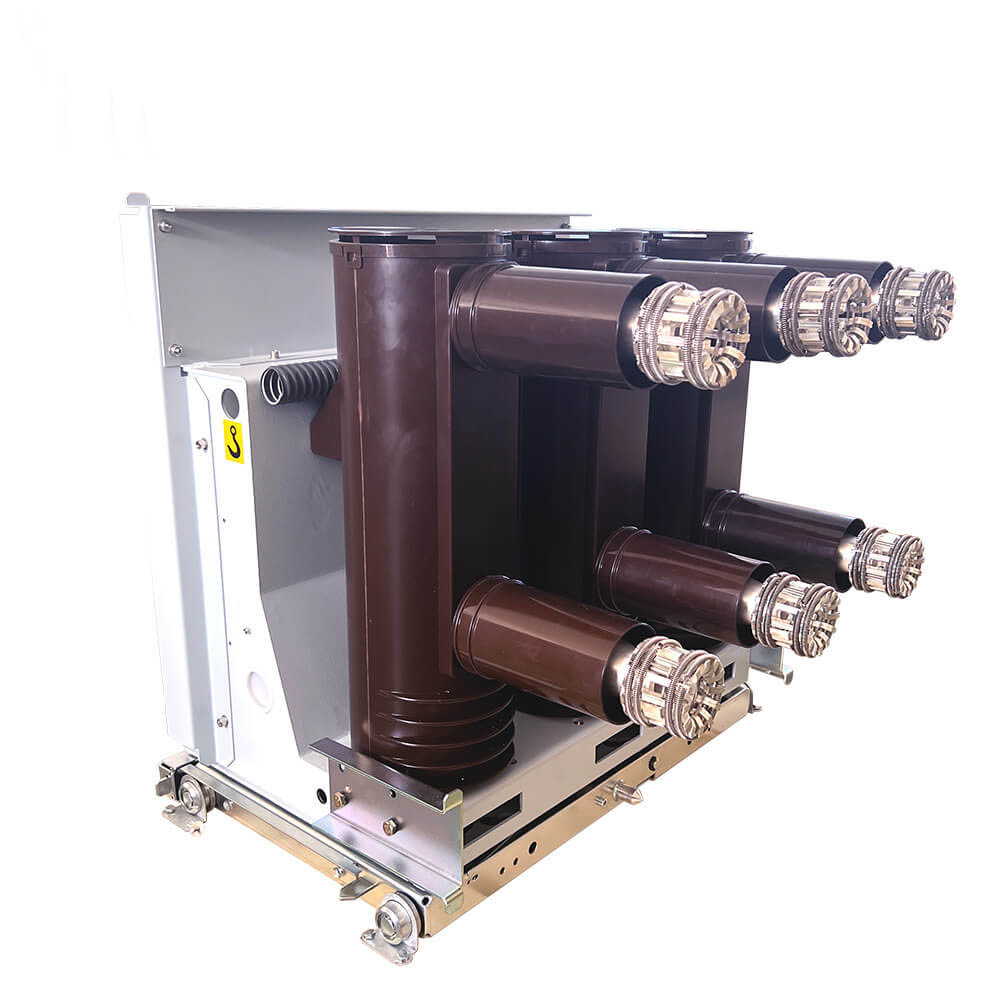

10kV 12kV แรงดันไฟฟ้าประเภท Handcart ประเภท VCB พร้อมท่อฉนวนพร้อมชิ้นส่วนนำไฟฟ้า

10kV 12kV แรงดันไฟฟ้าประเภท Handcart ประเภท VCB พร้อมท่อฉนวนพร้อมชิ้นส่วนนำไฟฟ้า

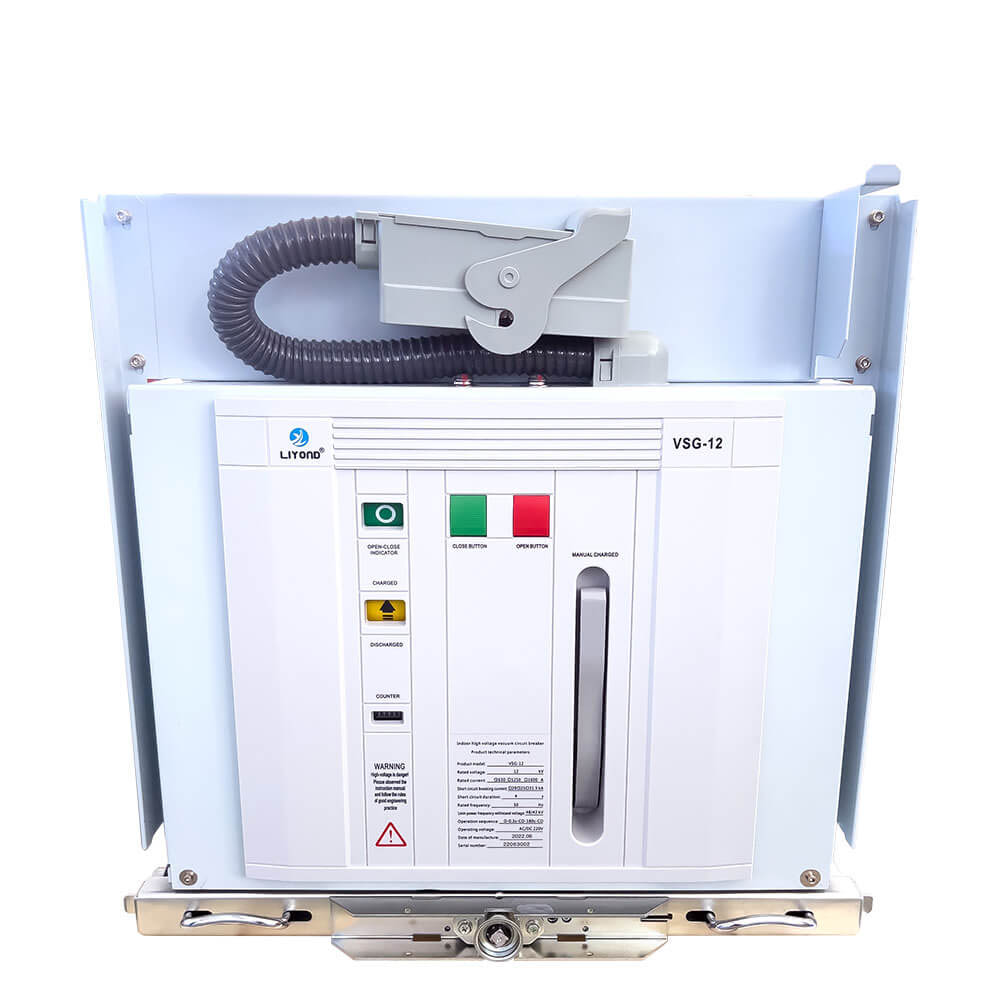

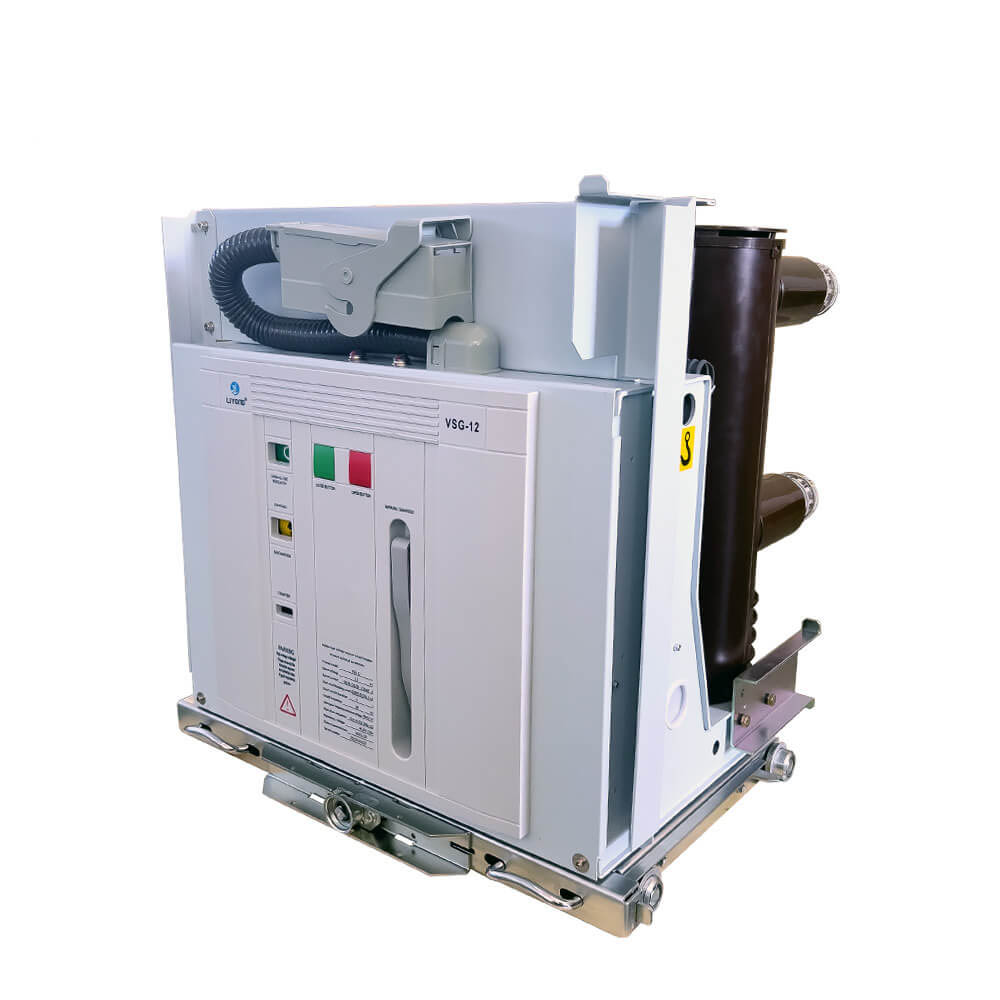

     VSG ประเภทเบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงในร่มเหมาะสำหรับการสลับโหลดที่แตกต่างกันและการดำเนินงานบ่อยครั้งในระบบพลังงานด้วย AC 50Hz สามเฟสและแรงดันไฟฟ้าที่จัดอันดับ 7.2kV-40.5kV และการป้องกันและควบคุมอุปกรณ์ไฟฟ้าในสถานีย่อย มันสามารถติดตั้ง Kyn28a และสวิตช์เกียร์แบบแฮนด์คาร์ทกลางที่ติดตั้งกลางอื่น ๆ และยังสามารถติดตั้งสวิตช์ XGN คงที่

     VSG ประเภทเครื่องดูดฝุ่นแรงดันไฟฟ้าสูงในร่มสอดคล้องกับมาตรฐานระดับชาติ GB1984“ เบรกเกอร์วงจรแรงดันสูง AC”, JB/T3855“ 3.6 ~ 40.5KV VACUUM CIRCUIM CIRCUIM พบกับ“ 10-35kV ในร่มแรงดันไฟฟ้าสุญญากาศวงจรเบรกเกอร์การสั่งซื้อเงื่อนไขทางเทคนิค” มันมีข้อดีของขนาดเล็กน้ำหนักเบาเหมาะสำหรับการใช้งานบ่อยครั้งและขัดจังหวะโดยไม่ต้องบำรุงรักษาและใช้ในเครือข่ายการกระจาย 3KV-40.5kV

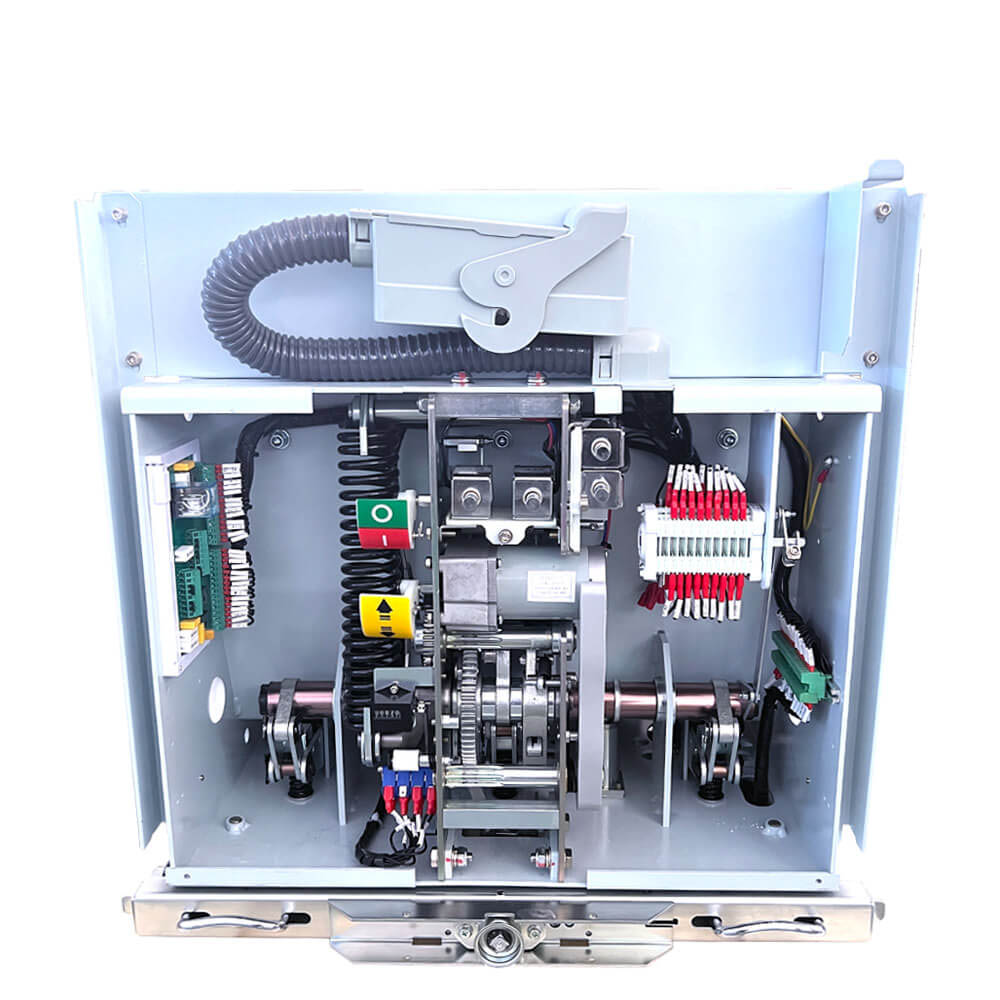

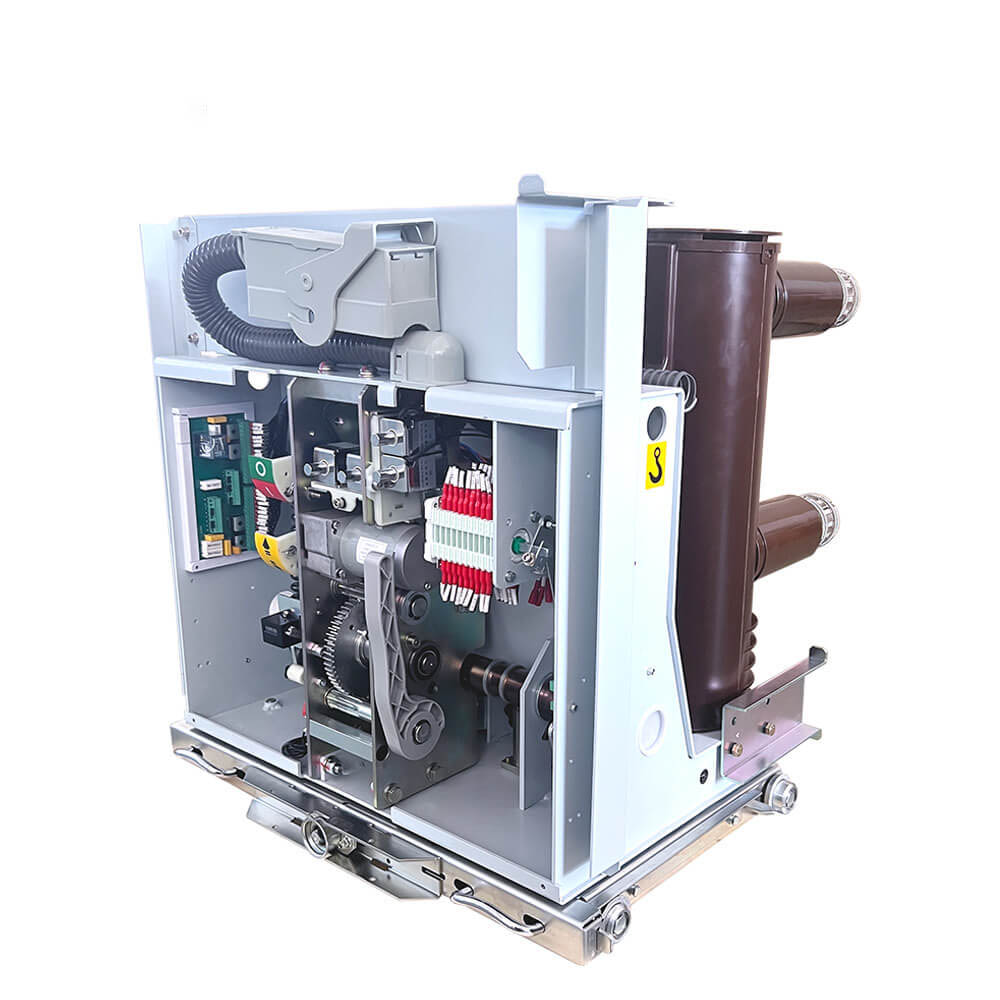

    กลไก VSG ใช้ CAM (ในโมดูลหลักของกลไก) เพื่อขับแกนหมุนโดยตรง (ในโมดูลเฟรมแกนหมุน) เพื่อลดการเชื่อมโยงการส่งสัญญาณและปรับปรุงประสิทธิภาพการส่งสัญญาณ (ไม่มีการเชื่อมต่อบานพับ) ลดอินพุตพลังงานของผลิตภัณฑ์และเพิ่มอายุการใช้งานของผลิตภัณฑ์ ติดตั้งโมดูลวงจรหลักนั่นคือเสร็จสิ้นการกำหนดค่าพื้นฐานของเบรกเกอร์สูญญากาศ จากนั้นติดตั้งโมดูลรถแชสซีแขนหน้าสัมผัสผู้ติดต่อและปลอกหุ้มฉนวนเพื่อให้การกำหนดค่าของเบรกเกอร์วงจรที่ทำด้วยมือเสร็จสมบูรณ์

คุณสมบัติทางเทคนิค

1. Handcart ประเภท Builtin Type รุ่นแรกในประเทศจีนที่มีสิทธิ์ทางปัญญาอิสระมันมีเทคโนโลยีที่ครบกำหนดและอัตราส่วนราคา/ประสิทธิภาพสูง

2. ส่วนสำคัญใช้การชุบโลหะผสมนิกเกิล-ฟอสฟอรัสด้วยความต้านทานการสึกหรอที่สมบูรณ์แบบและความต้านทานการกัดกร่อน

3. ส่วนสำคัญทำด้วยตัวเองเพื่อให้แน่ใจว่าผลิตภัณฑ์จะตอบสนองความต้องการการออกแบบของการออกแบบ

4. ฉนวนกันความร้อนแบบคอมโพสิตทรงกระบอกมีปริมาณขนาดเล็กไม่มีการบำรุงรักษาและบริการน้อย

พารามิเตอร์ทางเทคนิคที่สำคัญ:

·ระดับฉนวนที่ได้รับการจัดอันดับ: 75kV

·การจัดอันดับสายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า: 42kV

·ปัจจุบันได้รับการจัดอันดับ: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

·การลัดวงจรที่ได้รับการจัดอันดับกระแสไฟฟ้า: 25ka, 31.5ka, 40ka

·การจัดอันดับการลัดวงจรทำให้กระแสไฟฟ้า (สูงสุด): 63ka, 80ka, 100ka

·ระยะเวลาการลัดวงจร: 4 วินาที

·ลำดับการทำงานที่ได้รับการจัดอันดับ: O-0.3S-CO-180S-CO หรือ O-180S-CO-180S-CO (40KA)

·จัดอันดับธนาคารตัวเก็บประจุเดี่ยว/แบ็คกลับไปด้านหลังในปัจจุบัน: 630A/400A

·จำนวนการดำเนินการที่การลัดวงจรกระแสไฟฟ้ากระแสไฟฟ้า: 30 ครั้ง

·เวลาปิด: 30-70ms

·เวลาเปิด: 20-50ms

·อายุการใช้งานเชิงกล: 30,000 ปฏิบัติการ

·การจัดเก็บพลังงานและแรงดันไฟฟ้าที่ได้รับการจัดอันดับ: AC220/110V, DC220/100V

·ช่องว่างติดต่อ: 11 ± 1 มม.

·การติดต่อมากเกินไป: 3.5 ± 0.5 มม.

·ความเร็วในการปิดเฉลี่ย: 0.5-0.8m/s

·ความเร็วในการเปิดเฉลี่ย: 0.9-1.2m/s

·ติดต่อเวลาตีกลับเมื่อปิด: ≤2ms

·เวลาการซิงโครไนซ์สำหรับการเปิดและปิดสามเฟส: ≤2ms

·ความต้านทานวงจรหลัก: ≤50μΩ (630A), ≤45μΩ (1250a), ≤35μΩ (1600-2000A), ≤25μΩ (2500A ขึ้นไป)

คุณสมบัติของผลิตภัณฑ์:

·การบังคับใช้ที่กว้าง: กลไกการทำงานแบบแยกส่วน VCB VSG-12 ในร่มเบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงในร่มเหมาะสำหรับสภาพแวดล้อมที่หลากหลายและเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องใช้งานบ่อยและความน่าเชื่อถือสูงในระบบพลังงาน

·การออกแบบแบบแยกส่วน: กลไกการทำงานใช้การออกแบบแบบแยกส่วนให้ความสะดวกสบายในการเปลี่ยนและประกอบอย่างรวดเร็ว

·ความปลอดภัยและความน่าเชื่อถือ: มีประสิทธิภาพทางไฟฟ้าที่โดดเด่นปกป้องและควบคุมอุปกรณ์ไฟฟ้าได้อย่างน่าเชื่อถือ

·ชีวิตเชิงกลที่ยาวนาน: ด้วยอายุการใช้งานเชิงกลที่สูงจึงสามารถทนต่อการใช้งานได้นาน

การออกแบบขั้นสูง: คุณสมบัติเช่นการติดต่อช่องว่างและการติดต่อทางเพศให้แน่ใจว่ามีประสิทธิภาพและความน่าเชื่อถือสูง

ข้อมูลพื้นฐาน

พารามิเตอร์ทางเทคนิค

รูปวาดมิติ:

สภาพแวดล้อมการดำเนินงาน:

·อุณหภูมิโดยรอบ: ไม่เกิน +40 ° C ไม่น้อยกว่า -15 ° C (ไม่อนุญาตให้ใช้ที่อุณหภูมิ -30 ° C)

·ระดับความสูง: ไม่เกิน 1,000 เมตร

·ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95%ค่าเฉลี่ยรายเดือนไม่เกิน 90% ความดันไอความอิ่มตัวเฉลี่ยรายวันไม่เกิน 22 × 10-3mpa ค่าเฉลี่ยรายเดือนไม่เกิน 18 × 10-3mpa

·ความเข้มของแผ่นดินไหว: ไม่เกินระดับ 8

·ไซต์แอปพลิเคชัน: เหมาะสำหรับใช้ในสถานที่ที่ไม่มีไฟไหม้การระเบิดมลพิษอย่างรุนแรงการกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง

คำแนะนำในการสั่งซื้อ

1. VCB ประเภทเต็มข้อกำหนดทางเทคนิคหลักระยะทางเฟสและปริมาณ

2. ประเภทและข้อกำหนดของแรงดันไฟฟ้าบริการ

3. ชื่อและปริมาณของอะไหล่

คำถามที่พบบ่อย

Q1: คุณเป็นผู้ผลิตหรือผู้ค้าหรือไม่?

A1: เราเป็นผู้ผลิตมืออาชีพชั้นนำ

Q2: รอบการจัดส่งของคุณยาวแค่ไหน?

A2: ขึ้นอยู่กับความต้องการและปริมาณของผลิตภัณฑ์ของคุณ โดยทั่วไปต้องใช้เวลา 5 ถึง 10 วันทำการสำหรับการจัดส่ง

Q3: บริการหลังการขายของคุณคืออะไร?

A3: เราสามารถตอบคำถามของผู้ใช้แก้ปัญหาได้ตลอด 24 ชั่วโมงและให้การสนับสนุนทางเทคนิคที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเราทันที

Q4: คุณแก้ปัญหาคุณภาพได้อย่างไร?

A4: โปรดระบุภาพรายละเอียดของปัญหาคุณภาพ แผนกตรวจสอบด้านเทคนิคและคุณภาพของเราจะวิเคราะห์ เราจะให้ทางออกที่น่าพอใจภายใน 2 วัน

Q5: คุณยอมรับบริการที่กำหนดเองหรือไม่?

A5: เราให้บริการ OEM/ODM และสามารถพิมพ์โลโก้ของคุณบนผลิตภัณฑ์ ทีมงานด้านเทคนิคและใบเสนอราคามืออาชีพของเราสามารถจัดทำโครงการที่น่าพอใจตามภาพวาดและพารามิเตอร์ของคุณ
