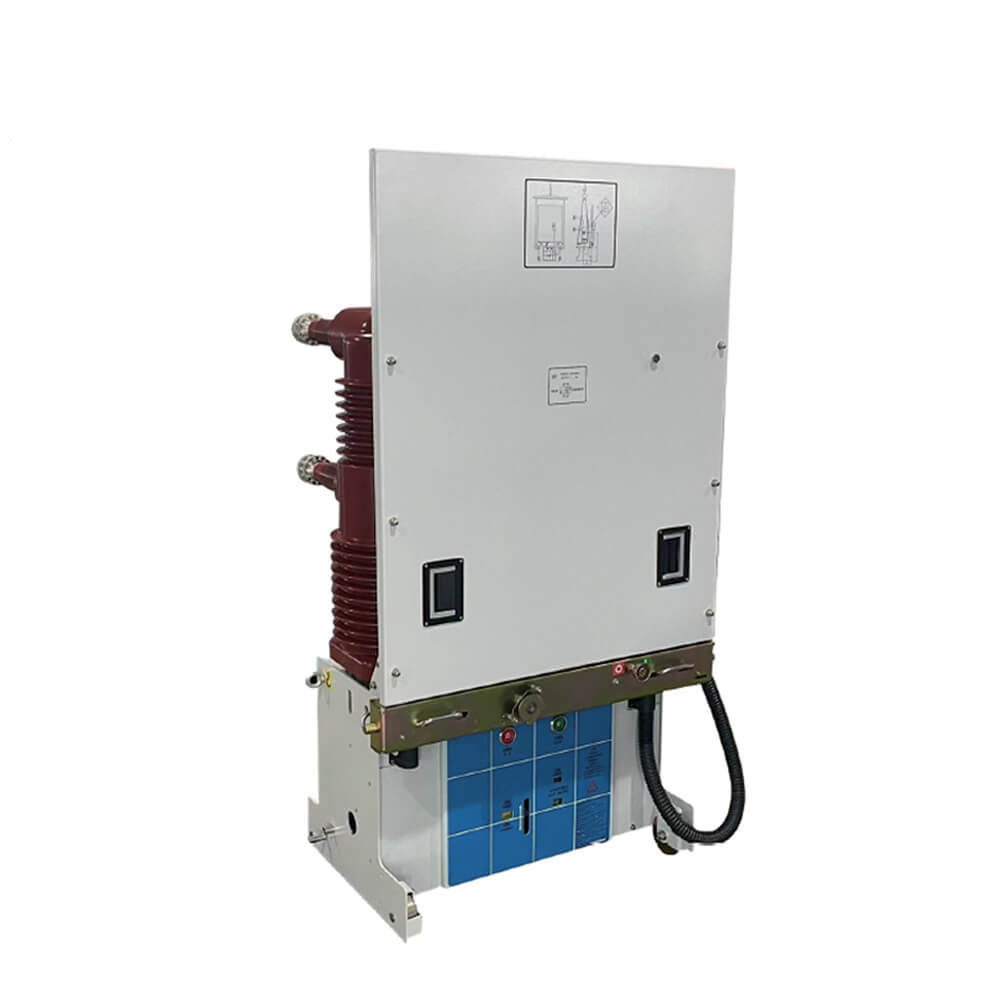

เบรกเกอร์วัคซีนที่ติดตั้งบนพื้น 35kV พร้อมกลไกการดำเนินงานของ VBI Spring-Operated

เบรกเกอร์วัคซีนที่ติดตั้งบนพื้น 35kV พร้อมกลไกการดำเนินงานของ VBI Spring-Operated

     VSG-40.5 Series Vacuum Circuit Breaker เป็นประเภทใหม่ของสามเฟส 50Hz ตามแนวคิดการออกแบบที่เป็นเอกลักษณ์และเมื่อรวมกับความต้องการและการพัฒนาของตลาดแรงดันไฟฟ้าที่ได้รับการจัดอันดับของสวิตช์ในร่ม 40.5kV สามารถให้บริการแก่ผู้ประกอบการอุตสาหกรรมและการขุด

VBI ในร่มแรงดันไฟฟ้าแรงดันสูงในร่มเบรกเกอร์เป็นอุปกรณ์ในร่มที่มี AC 50Hz สามเฟสและแรงดันไฟฟ้าที่ได้รับการจัดอันดับ 40.5kV มันสามารถใช้สำหรับการควบคุมและการป้องกันอุปกรณ์ไฟฟ้าในองค์กรอุตสาหกรรมและเหมืองแร่โรงไฟฟ้าและสถานีย่อยโดยเฉพาะอย่างยิ่งสำหรับสถานที่ที่มีการดำเนินงานบ่อยครั้ง รูปแบบการติดตั้งของเบรกเกอร์วงจรในตู้สวิตช์อาจเป็นประเภทคงที่หรือประเภทที่ถอนได้ที่ติดตั้งบนรถเข็น VBI ในร่มแรงดันไฟฟ้าแรงดันไฟฟ้าสูงในร่มมีประสิทธิภาพที่เชื่อถือได้และง่ายต่อการติดตั้ง มันเป็นตัวเลือกที่ดีที่สุดสำหรับการควบคุมและการป้องกันระบบส่งสัญญาณและการกระจายแรงดันสูง

 ภาพรวมผลิตภัณฑ์

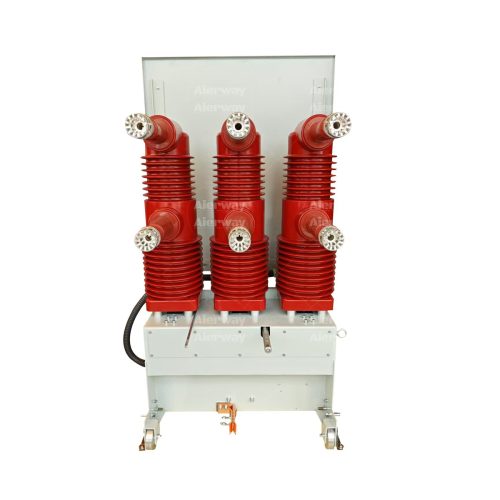

    เบรกเกอร์วัคซีน VBI-40.5 ที่ติดตั้งบนพื้นเป็นอุปกรณ์สวิตช์แรงดันไฟฟ้าขนาดกลางที่ออกแบบมาสำหรับการป้องกันที่เชื่อถือได้และการควบคุมระบบไฟฟ้าที่ได้รับการจัดอันดับที่ 40.5kV การใช้เทคโนโลยี Interpter เครื่องดูดฝุ่นขั้นสูงช่วยให้มั่นใจได้ว่าการดับอาร์คที่มีประสิทธิภาพการบำรุงรักษาน้อยที่สุดและอายุการใช้งานที่ยาวนาน เหมาะอย่างยิ่งสำหรับเครือข่ายการกระจายพลังงานโรงงานอุตสาหกรรมและสถานีย่อยเบรกเกอร์นี้รวมการก่อสร้างที่แข็งแกร่งเข้ากับการทำงานที่ใช้งานง่าย

คุณสมบัติที่สำคัญ

คะแนนแรงดันไฟฟ้า:40.5kV (ทนต่อแรงกระตุ้นสายฟ้า 95kV)

คะแนนปัจจุบัน:ความสามารถในการทำลายวงจรลัดระยะสั้น 31.5ka สูงถึง 2500A

ผู้ตรวจสอบสุญญากาศ:ปิดผนึกอย่างต่อเนื่องไม่ต้องบำรุงรักษาและเป็นมิตรกับสิ่งแวดล้อม (ไม่มีแก๊สSF₆)

กลไก:กลไก储能ที่ขับเคลื่อนด้วยสปริงหรือมอเตอร์สำหรับการปิด/เปิดอย่างรวดเร็ว (<50ms)

ความปลอดภัย:การออกแบบการต่อต้านลื่นแบบบูรณาการการเชื่อมต่อกลไก/ไฟฟ้าและสวิตช์สายดิน

การปฏิบัติตามมาตรฐาน:ตรงกับ IEC 62271, GB/T 1984 และ ANSI C37.04

คำแนะนำการติดตั้ง

3.1 การตรวจสอบการติดตั้งล่วงหน้า

ตรวจสอบบรรจุภัณฑ์ที่ไม่บุบสลายและไม่มีความเสียหายทางกายภาพ

ยืนยันพารามิเตอร์ที่ได้รับการจัดอันดับข้อกำหนดของระบบ

ตรวจสอบระดับมูลนิธิคอนกรีตที่ปราศจากการสั่นสะเทือน

3.2 ขั้นตอนการติดตั้ง

ยึดเบรกเกอร์ไว้กับพื้นโดยใช้สลักเกลียว (แนะนำ M16)

เชื่อมต่อ busbars หลักกับการตั้งค่าแรงบิดต่อรายละเอียดของผู้ผลิต (เช่น 50nm)

สายเคเบิลควบคุมสายรองไปยังเทอร์มินัล (ระบุว่า“ เปิด/ปิดคอยล์”“ ผู้ติดต่อเสริม”)

กราวด์แชสซีเบรกเกอร์อย่างปลอดภัย (ความต้านทานพื้นดิน≤4Ω)

คู่มือการดำเนินงาน

4.1 การดำเนินการด้วยตนเอง

การปิด: หมุนมือจับแบบแมนนวลตามเข็มนาฬิกาจนกระทั่ง“ คลิก” ยืนยันการมีส่วนร่วม

การเปิด: กดปุ่ม“ การเดินทาง” สีแดงหรือดึงคันโยกการเดินทางเชิงกล

4.2 การทำงานด้วยไฟฟ้า

ใช้ 220VDC/110VAC กับคอยล์ปิด (พัลส์ชั่วขณะ) สำหรับการควบคุมระยะไกล

ใช้สวิตช์ตัวเลือกโลคัล/รีโมตสำหรับโหมด

4.3 ตัวบ่งชี้และสัญญาณเตือนภัย

LED สีเขียว: เบรกเกอร์ปิด

LED สีแดง: เบรกเกอร์เปิด/สะดุด

หน้าสัมผัสสัญญาณเตือน: ทริกเกอร์สำหรับการสูญเสียความดันSF₆ (ถ้าติดตั้ง) หรือสปริง

การบำรุงรักษาและการแก้ไขปัญหา

5.1 การตรวจสอบตามปกติ

ตรวจสอบการติดต่อทุก 5,000 การดำเนินการ (ผ่าน Viewport)

หล่อลื่นชิ้นส่วนที่เคลื่อนไหวเป็นประจำทุกปีด้วยจาระบีอุณหภูมิสูง

ทดสอบความต้านทานฉนวน (> 1000mΩ @5kV)

5.2 ปัญหาทั่วไป

ความล้มเหลวในการปิด: ตรวจสอบกำลังควบคุมค่าสปริงหรือเงื่อนไขการเชื่อมต่อกัน

ความร้อนมากเกินไป: กระชับการเชื่อมต่อ; วัดความต้านทานการสัมผัส (<50μΩ)

คำเตือนด้านความปลอดภัย

ยกเลิกการทำให้เบรกเกอร์ก่อนให้บริการ

บุคลากรที่ผ่านการฝึกอบรมเท่านั้นควรทำการบำรุงรักษา

ไม่เคยทำงานกับความเสียหายที่มองเห็นได้หรือเสียงผิดปกติ

สิ่งแวดล้อมและการกำจัด

กำจัดผู้ขัดจังหวะสูญญากาศเป็นของเสียอิเล็กทรอนิกส์ (ไม่เป็นอันตราย)

รีไซเคิลโลหะและพลาสติกต่อกฎระเบียบท้องถิ่น

ข้อมูลพื้นฐาน

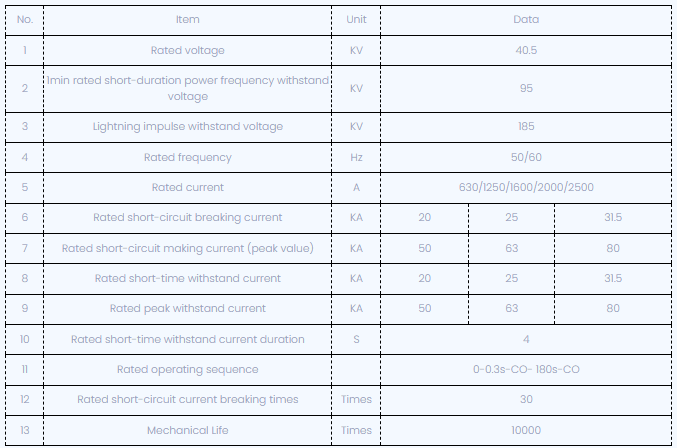

พารามิเตอร์ทางเทคนิค

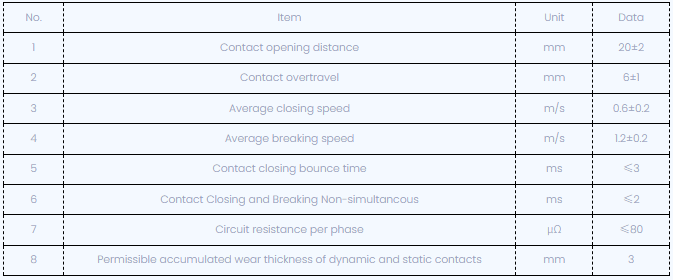

หลังจากปรับเบรกเกอร์วงจรพารามิเตอร์ลักษณะเชิงกลจะแสดงด้านล่าง:

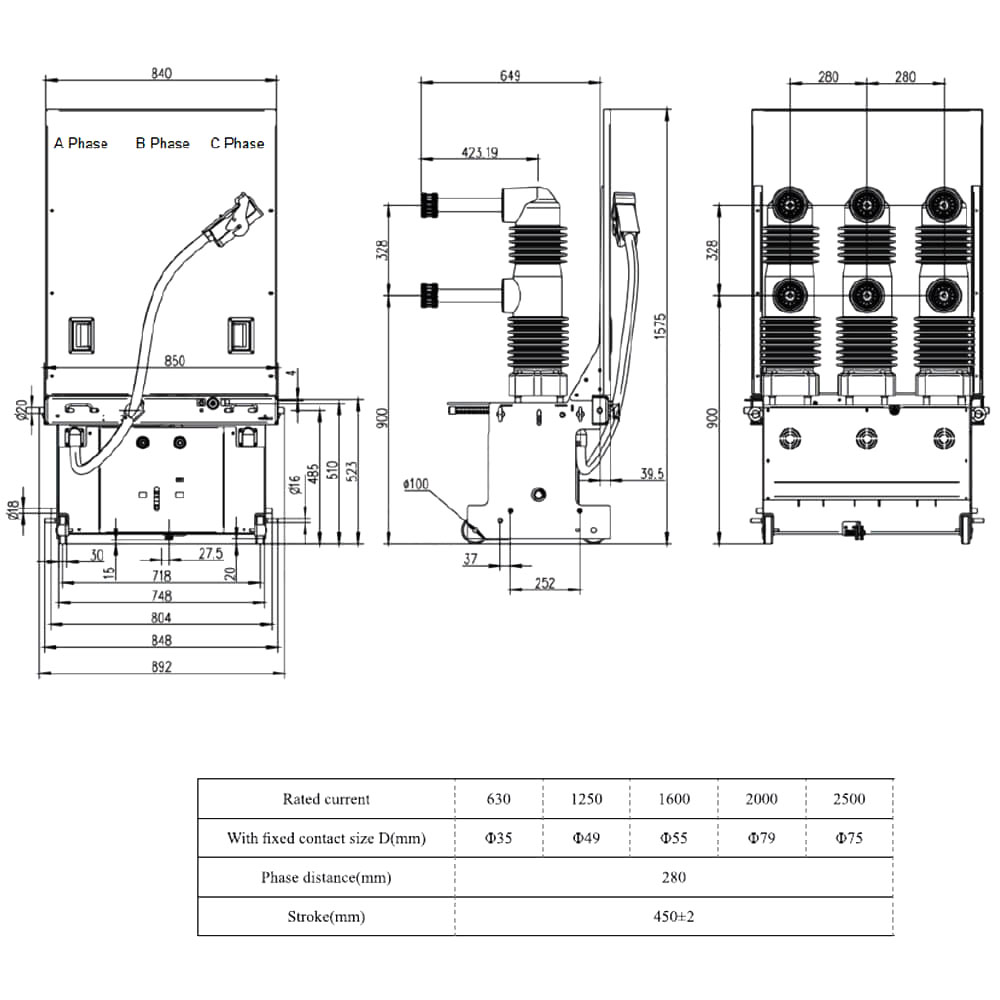

ภาพวาดทางเทคนิค

ใช้เงื่อนไขโดยรอบ

1. อุณหภูมิโดยรอบ: -10C ~ +40C (ช่วยให้การจัดเก็บและการขนส่งที่ -30 องศาเซนติเกรด);

2. ความชื้นรอบข้าง: ความชื้นเฉลี่ยของวันไม่ควรเกิน 95% ความชื้นเฉลี่ยของเดือนไม่ควรเกิน 90%

3. ความดันไออิ่มตัว: ความดันเฉลี่ยของวันไม่ควรเกิน 2.2kpa; ความดันเฉลี่ยของเดือนไม่ควรอีกต่อไป

มากกว่า 1.8kpa;

4. ระดับความสูง: ≤1500m;

5. ความเข้มของแผ่นดินไหว: ≤8องศา;

6. ควรติดตั้งในสถานที่โดยไม่มีไฟการระเบิดสิ่งสกปรกอย่างรุนแรงและการพังทลายของสารเคมีและการสั่นสะเทือนอย่างรุนแรง
