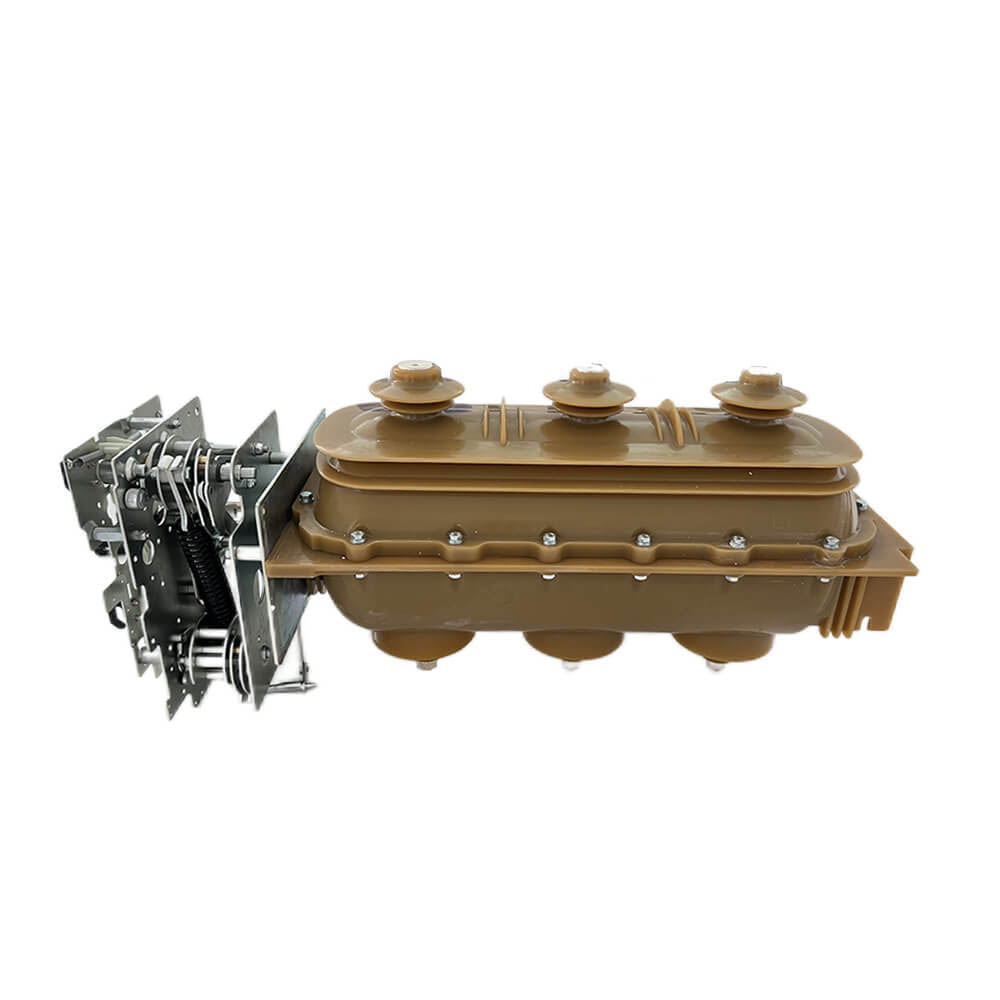

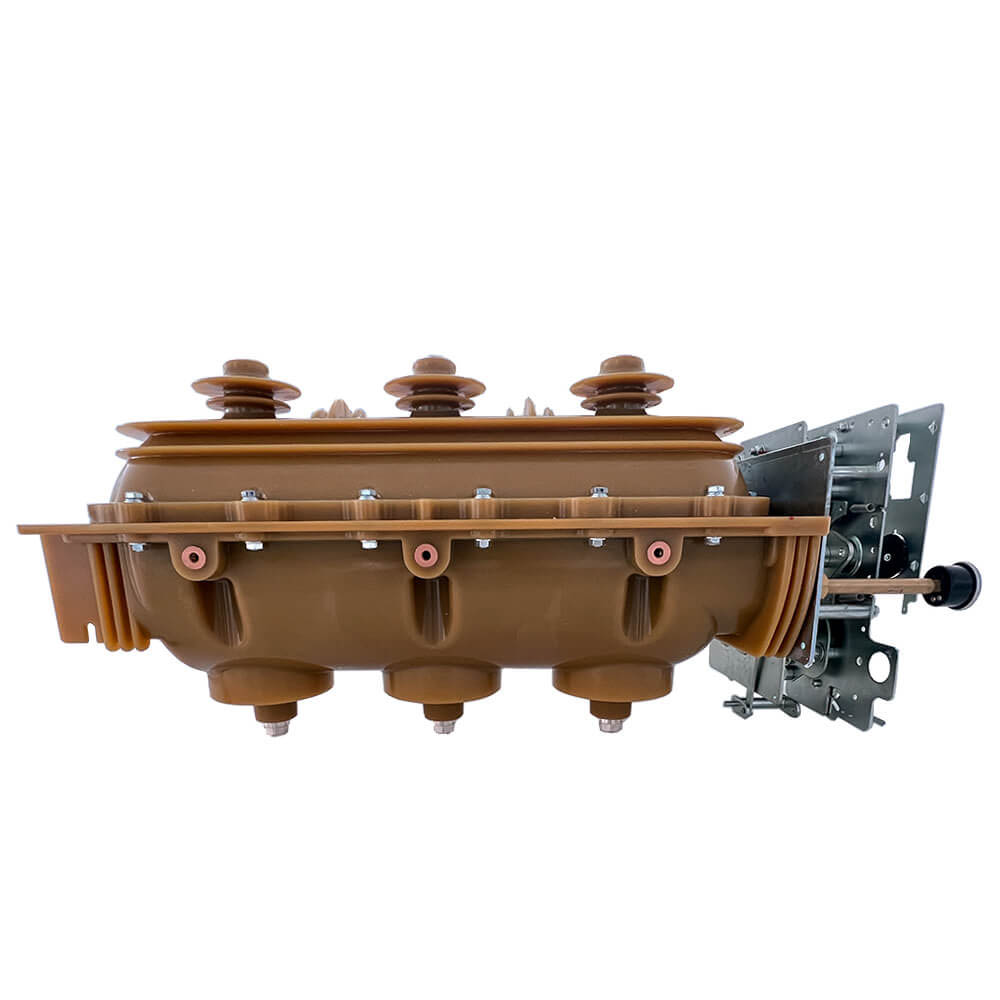

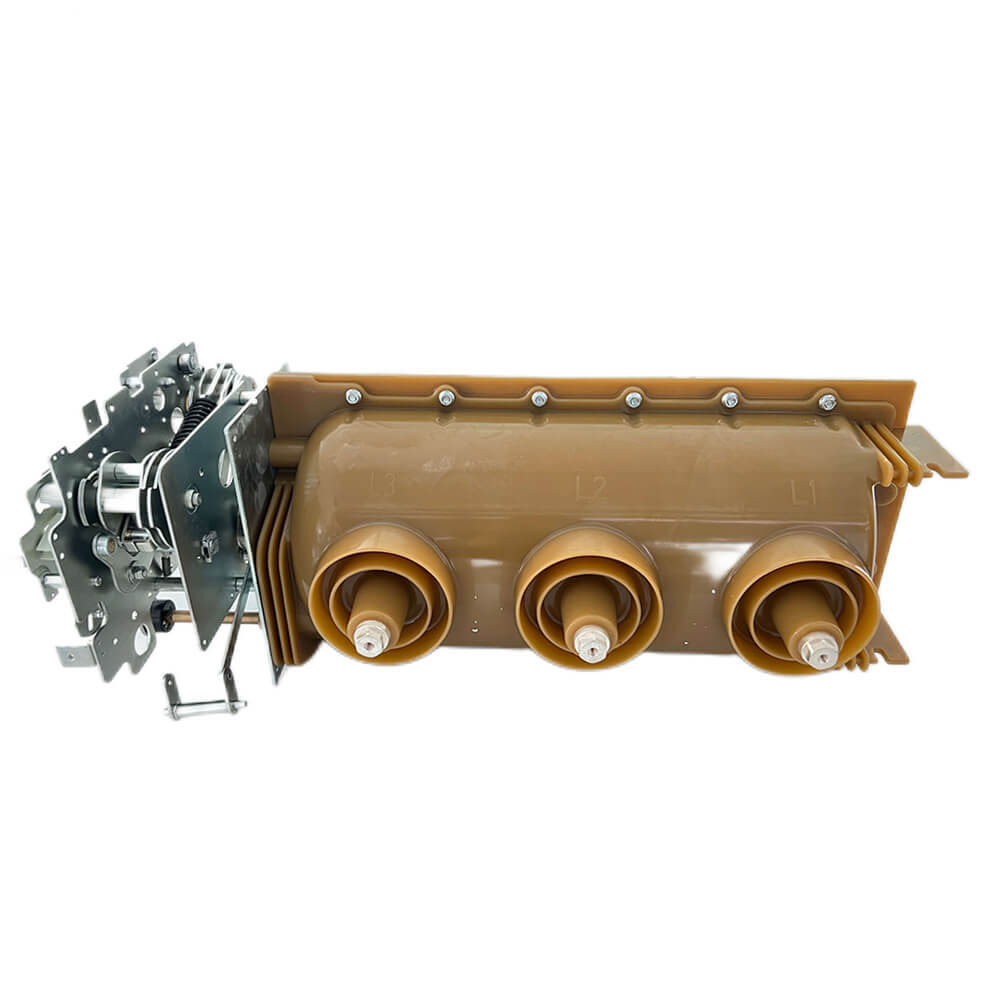

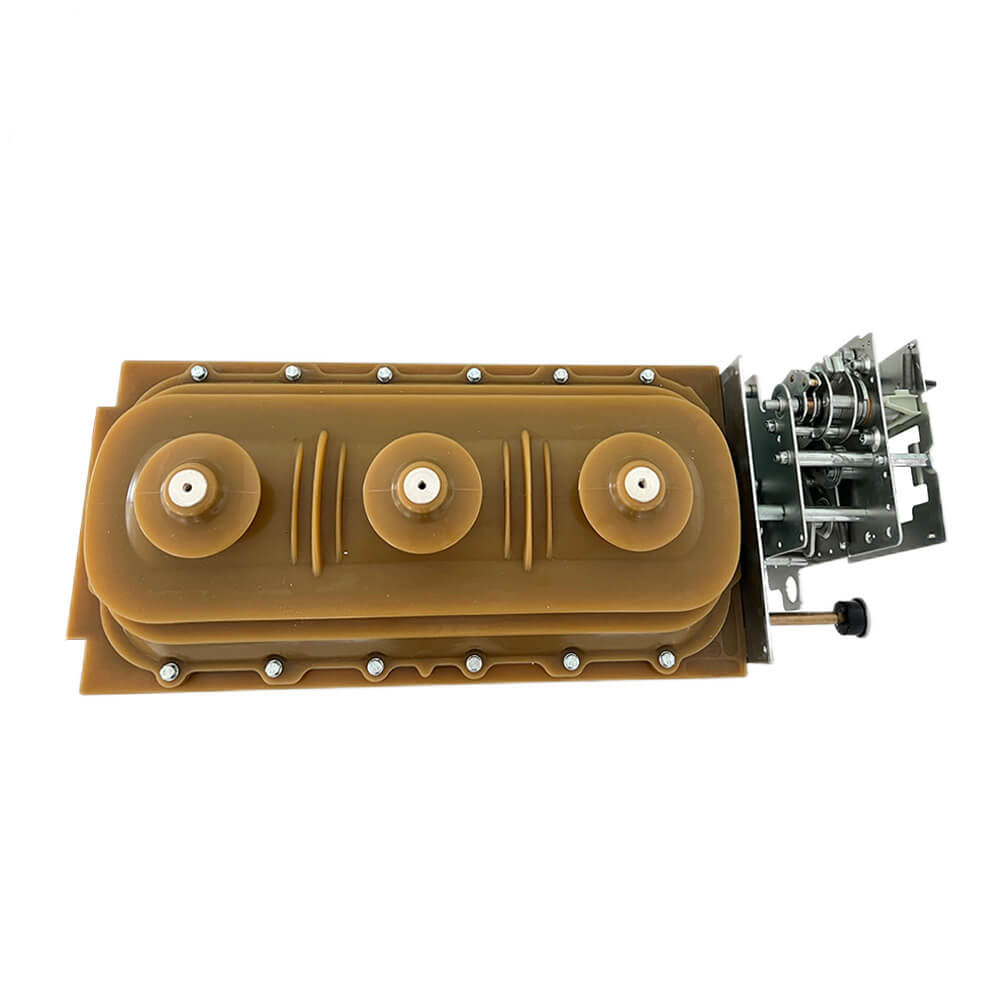

สวิตช์ 12kV 3 เฟสพร้อมกลไกการทำงานด้วยตนเองสวิตช์เบรกเบรกเกอร์ SF6 เบรกเกอร์เบรกเกอร์

สวิตช์ 12kV 3 เฟสพร้อมกลไกการทำงานด้วยตนเองสวิตช์เบรกเบรกเกอร์ SF6 เบรกเกอร์เบรกเกอร์

    เบรกเกอร์วงจร Sulfur Hexafluoride เป็นเบรกเกอร์วงจรแรงดันสูงชนิดใหม่โดยใช้ก๊าซ SF6 เป็นสื่อฉนวนและสื่อการดับ ARC ก๊าซ SF6 บริสุทธิ์นั้นไม่มีสีไม่มีการละลายไม่ติดไฟและก๊าซเฉื่อยที่ไม่เป็นพิษ มันมีฉนวนกันความร้อนที่ดีและประสิทธิภาพการดับอาร์ค เบรกเกอร์วงจร hexafluoride ซัลเฟอร์ใช้ก๊าซแรงดันสูง SF6 ทำให้เกิดการไหลเวียนของอากาศแรงดันสูงระหว่างช่องระบายอากาศและหน้าสัมผัสในห้องดับอาร์คเพื่อระเบิดอาร์คความดันของก๊าซ SF6 ที่พัดผ่านอาร์คสูงถึง 1-1.5 MPa เบรกเกอร์วงจร hexafluoride ของซัลเฟอร์มีขนาดเล็กมีความแข็งแรงของฉนวนสูงประสิทธิภาพการดับอาร์คที่ดีระยะเวลาการบำรุงรักษาระยะยาวและสามารถสร้างเครื่องรวมแบบปิดได้

    เบรกเกอร์วงจร hexafluoride ซัลเฟอร์เป็นเบรกเกอร์วงจรที่ใช้แก๊สซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) เป็นสื่อกลางในการดับและสื่อฉนวนกันความร้อน เบรกเกอร์ SF6 การใช้ซัลเฟอร์เฮกซาฟลูออไรด์เป็นสื่อกลางในการดับเบรกเกอร์เริ่มต้นในช่วงต้นทศวรรษ 1950 เนื่องจากคุณสมบัติที่ยอดเยี่ยมของก๊าซนี้เบรกเกอร์เดี่ยวจึงสูงกว่าพารามิเตอร์แรงดันไฟฟ้าและพารามิเตอร์ปัจจุบันอย่างมีนัยสำคัญกว่าเบรกเกอร์วงจรอากาศบีบอัดและเบรกเกอร์วงจรเชื้อเพลิงต่ำและไม่จำเป็นต้องมีแรงดันสูงและการแบ่งอนุกรมจำนวนมาก ในช่วงทศวรรษที่ 1960 และ 1970 เบรกเกอร์วงจร SF6 ถูกนำมาใช้กันอย่างแพร่หลายในระบบพลังงานแรงดันไฟฟ้าสูงเป็นพิเศษ ในช่วงต้นทศวรรษ 1980 มีความผิดพลาดเดี่ยว 363kV, 550 kV ความผิดพลาดสองเท่าและจัดอันดับกระแสเปิด 80, 100 ka SF6 เบรกเกอร์ได้รับการพัฒนา

ฟังก์ชั่นและคุณสมบัติพื้นฐาน:

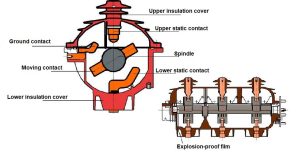

1. การโหลดสวิตช์เบรกเกอร์ปรับการแตกหักสองครั้งโครงสร้างสัมผัสที่เคลื่อนย้ายได้แบบโรตารี่ด้วยสถานะการทำงานสามชนิดต่อไปนี้: การปิดการเปิดการต่อสายดิน

2. การใช้ก๊าซ SF6 เป็นตัวกลางการดับและฉนวนกันความร้อน, แมวน้ำวงจรหลักโดยที่อยู่บนและล่างที่เทอีพอกซีเรซินการทำงานของตัวนำจะไม่ได้รับผลกระทบจากอิทธิพลภายนอก

3. ประสิทธิภาพความปลอดภัยที่ดี หากเกิดการเกิดขึ้นภายในที่อยู่อาศัยมีจุดอ่อนโครงสร้างภายในมันจะถูกรีบเปิดตามด้วยตู้ด้านบนของชัตเตอร์การปล่อยอาร์คสีแดงเปิดอากาศที่มีแรงดันสูงเกินความดันที่มุ่งเน้นด้านนอกตู้ตรวจสอบให้แน่ใจว่าการตรวจสอบความปลอดภัยของตู้สวิตช์

4. การโหลดสวิตช์เบรกเกอร์ตั้งค่าประตูเปิดสวิตช์สายดินสามที่หนึ่งเต็มไปด้วยก๊าซ SF6 ที่ห่อหุ้มอยู่ในตัวเรือนอีพอกซีเรซินอินเตอร์ล็อคสามตำแหน่งโครงสร้างกะทัดรัดความปลอดภัยสูงและความน่าเชื่อถือ

5. ขนาดเล็กน้ำหนักเบาไม่ต้องบำรุงรักษาง่ายและปลอดภัยในการทำงาน

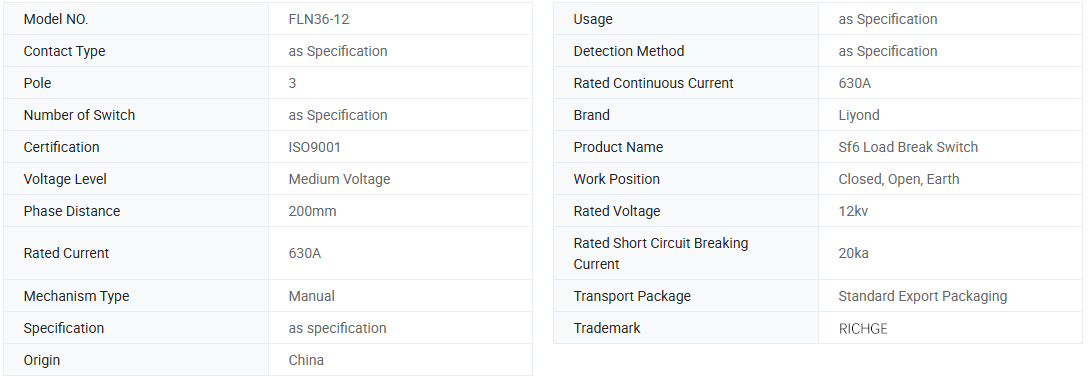

ข้อมูลพื้นฐาน

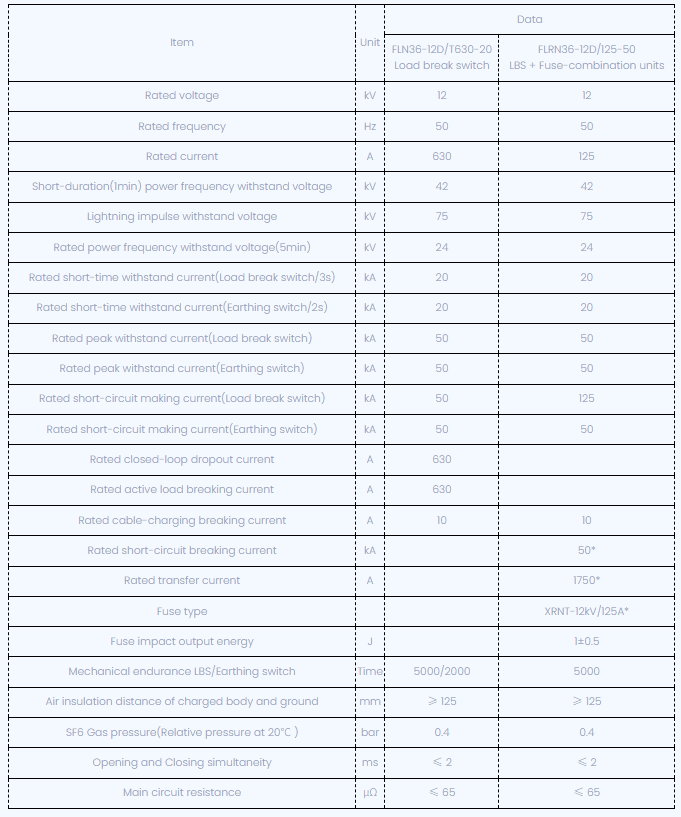

พารามิเตอร์ทางเทคนิค

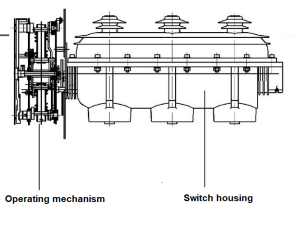

รูปวาดมิติ:

สภาพแวดล้อมการทำงานปกติ

1. ระดับความสูง: ≤1000m

2. อุณหภูมิแวดล้อมที่-30ºCถึง +40ºCอุณหภูมิเฉลี่ยต่อวันไม่ควรเกิน30ºC

3. ค่าเฉลี่ยรายวันของความชื้นสัมพัทธ์น้อยกว่า 95%ค่าเฉลี่ยต่อเดือนน้อยกว่า 90%

4. สภาพแวดล้อมการทำงานควรไม่มีไอน้ำก๊าซการสะสมของการกัดกร่อนทางเคมี, หมอกเกลือ, ฝุ่น, สิ่งสกปรกและสื่อระเบิดอันตรายอื่น ๆ ซึ่งจะส่งผลกระทบอย่างรุนแรงต่อฉนวนและการนำไฟฟ้าของผลิตภัณฑ์

5. สภาพแวดล้อมการทำงานไม่ควรมีการสั่นสะเทือนปกติหรือการกระแทกอย่างรุนแรง

คำถามที่พบบ่อย

Q1: คุณเป็นผู้ผลิตหรือผู้ค้าหรือไม่?

A1: เราเป็นผู้ผลิตมืออาชีพชั้นนำ

Q2: รอบการจัดส่งของคุณยาวแค่ไหน?

A2: ขึ้นอยู่กับความต้องการและปริมาณของผลิตภัณฑ์ของคุณ โดยทั่วไปต้องใช้เวลา 5 ถึง 10 วันทำการสำหรับการจัดส่ง

Q3: บริการหลังการขายของคุณคืออะไร?

A3: เราสามารถตอบคำถามของผู้ใช้แก้ปัญหาได้ตลอด 24 ชั่วโมงและให้การสนับสนุนทางเทคนิคที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเราทันที

Q4: คุณแก้ปัญหาคุณภาพได้อย่างไร?

A4: โปรดระบุภาพรายละเอียดของปัญหาคุณภาพ แผนกตรวจสอบด้านเทคนิคและคุณภาพของเราจะวิเคราะห์ เราจะให้ทางออกที่น่าพอใจภายใน 2 วัน

Q5: คุณยอมรับบริการที่กำหนดเองหรือไม่?

A5: เราให้บริการ OEM/ODM และสามารถพิมพ์โลโก้ของคุณบนผลิตภัณฑ์ ทีมงานด้านเทคนิคและใบเสนอราคามืออาชีพของเราสามารถจัดทำโครงการที่น่าพอใจตามภาพวาดและพารามิเตอร์ของคุณ
