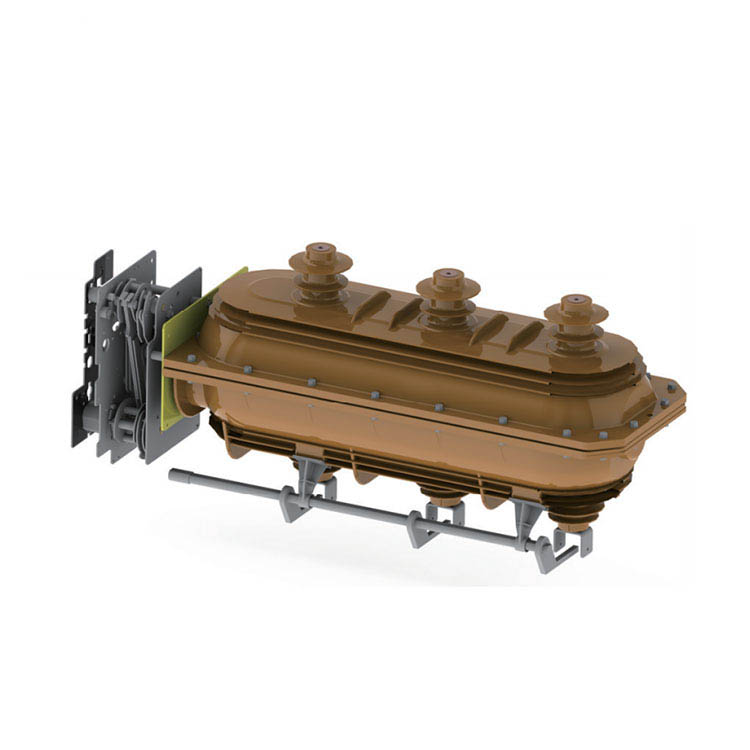

FLN36-24D แรงดันไฟฟ้าสูงในร่ม SF6 สวิตช์เบรคโหลด LBS

FLN36-24D แรงดันไฟฟ้าสูงในร่ม SF6 สวิตช์เบรคโหลด LBS

    มันสามารถแบ่งออกเป็นสองประเภท: FLN □ -24kV (กลไกการทำงานของสปริงเดี่ยวประเภท), Flrn □ -24kV (กลไกการทำงานแบบสปริงสองประเภท) ประเภทหลังสามารถติดตั้งชุดผสมฟิวส์มีฟังก์ชั่นการควบคุมและการป้องกันซึ่งสามารถใช้สำหรับแหล่งจ่ายไฟและสถานีย่อยเป็นอุปกรณ์ป้องกันและควบคุมโดยเฉพาะอย่างยิ่งเหมาะสำหรับหน่วยวงแหวนหลักกล่องกระจายสายเคเบิลและสถานีสลับสวิตช์

กลไกการทำงานด้วยตนเอง

K Type Spring Spring Dual Function กลไก:

ในฐานะที่เป็นหน่วยควบคุมทางเข้าสำหรับ FLN □ -24kV หลักการทำงานของกลไกการทำงานของสปริงประเภท K คือการกดสปริงและปล่อย

การทำงานของสายดิน: ขับเคลื่อนด้วยที่จับแขนข้อเหวี่ยงด้านบนหมุนและกดสปริง 2 เพื่อเก็บพลังงานเมื่อพลังงานสูงสุดถึงการหมุนแขนอันดับสปริงที่เก็บพลังงานเริ่มปล่อยพลังงานและขับไกปืนบนช่วยให้แถบเชื่อมต่อขับแขนข้อเหวี่ยง

สวิตช์เปิดใช้งาน: ขับเคลื่อนด้วยที่จับแขนข้อเหวี่ยงที่ต่ำกว่า 1 หมุนกดสปริง 2 เพื่อเก็บพลังงานเมื่อพลังงานที่ปล่อยออกมาจะขับเคลื่อนทริกเกอร์ 8 ช่วยให้แถบเชื่อมต่อเพื่อขับแขนข้อเหวี่ยงแขนข้อเหวี่ยงหมุนและขับคอนแทค

ปิดการทำงาน: หมุนแขนข้อเหวี่ยงเพลาหลักทวนเข็มนาฬิกาโดยที่จับปล่อยสปริงที่เก็บพลังงานและสวิตช์เบรคโหลดจะปิด

กลไกการทำงานแบบคู่สปริงประเภท:

ในฐานะที่เป็นหน่วยควบคุมทางออกสำหรับ FLRN □ -24kV. การทำงานหลักการของกลไกประเภทนั้นเหมือนกับประเภท K นอกจากนี้ยังมีฟังก์ชั่นการเดินทางของกองหน้าฟิวส์สำหรับกลไกประเภท นอกจากนี้ยังมีการเดินทางด้วยคลื่นแม่เหล็กไฟฟ้าสำหรับความต้องการของลูกค้า

สวิตช์เปิดใช้งาน: ขับเคลื่อนด้วยที่จับแขนข้อเหวี่ยงที่ต่ำกว่า 1 หมุนเพื่อกดสวิตช์บนสปริง 12 และปิดสปริง 8 ในเวลาเดียวกันเพื่อให้พลังงานเพียงพอที่จำเป็นโดยการปิด เมื่อแขนข้อเหวี่ยงล่าง 1 เข็มขัดและไดรฟ์ทำให้ทริกเกอร์เคลื่อนที่มันจะทำให้ล้อลูกกลิ้งต่ำกว่าและปล่อยสวิตช์บนสปริงและสวิตช์เบรคโหลดจะเปิดอยู่

ปิดการทำงาน: กดปุ่มปิดสวิตช์หรือกดขาทริป 2 โดยกองหน้าฟิวส์ปล่อยสปริงและสวิตช์โหลดปิด

การทำงานของโลก: การทำงานของสายดินของกลไกประเภทนั้นเหมือนกับประเภท K

กลไกการใช้งานด้วยเครื่องยนต์：

การทำงานของมอเตอร์สามารถเพิ่มเข้าไปในกลไกการทำงานทั้งสองประเภทซึ่งหมายความว่าสามารถใช้งานได้ด้วยตนเองหรือใช้เครื่องยนต์

แรงดันไฟฟ้า: DC48V AC/DC 110V 220V

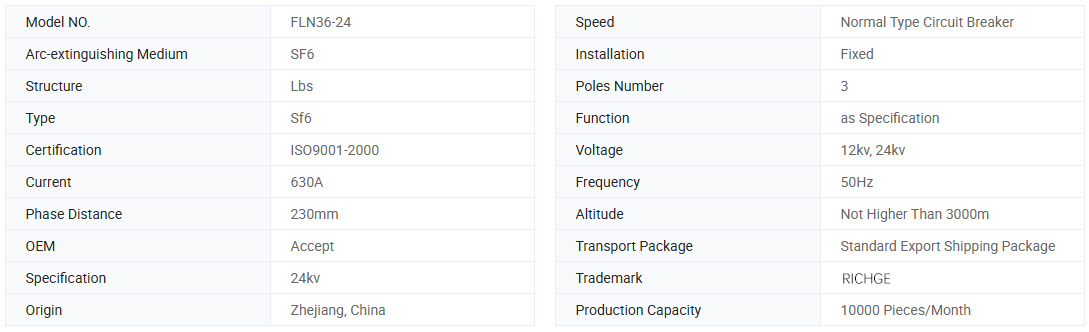

ข้อมูลพื้นฐาน

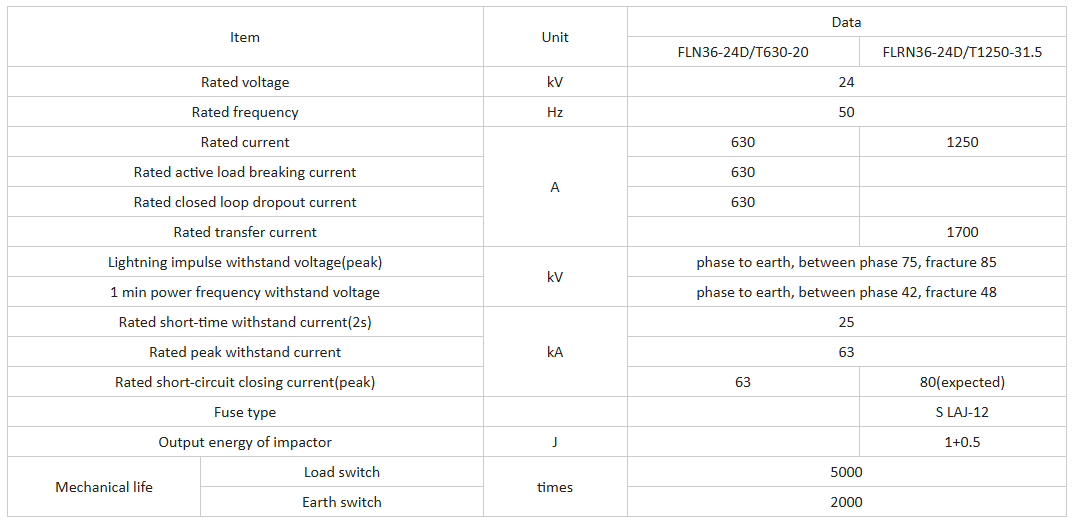

พารามิเตอร์ทางเทคนิค

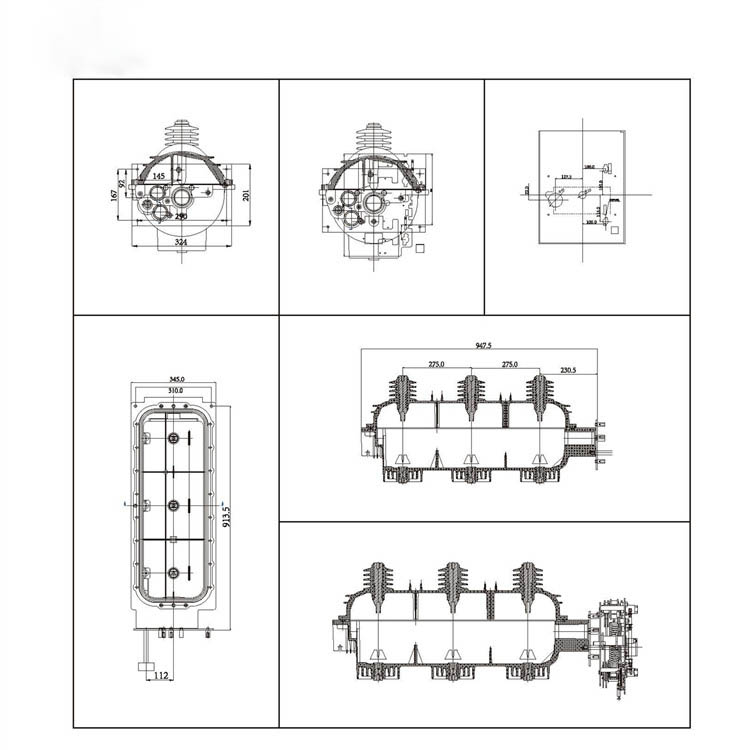

การวาดภาพ

เงื่อนไขที่ใช้บังคับ

1. อุณหภูมิอุณหภูมิ: สูงสุด+40ºC; ขั้นต่ำ-35ºC

2. ความเป็นอยู่: ความชื้นเฉลี่ยเฉลี่ยต่อวันเฉลี่ย: ≤ 95%; ค่าเฉลี่ยรายเดือน≤90%

3. ความสูง: ≤ 2000m

4. ความต้านทานต่อการรักษาโรค: 8 องศา

5. อากาศโดยรอบควรปราศจากก๊าซกัดกร่อนไวไฟไอน้ำ ฯลฯ และไม่ควรถูกสั่นสะเทือนบ่อยและรุนแรง

6. อัตราการรั่วไหลประจำปี; ≤0.1%

คำถามที่พบบ่อย

ถาม: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?

ตอบ: เราเป็นโรงงานที่มีประสบการณ์มากกว่า 20 ปีในสาขานี้

ถาม: ฉันสามารถรับตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?

ตอบ: ใช่เรายินดีต้อนรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างผสมคือ

ยอมรับได้

ถาม: เราสามารถพิมพ์โลโก้/ ชื่อ บริษัท ของเราเกี่ยวกับผลิตภัณฑ์ได้หรือไม่?

ตอบ: ใช่แน่นอนเรายอมรับ OEM แล้วคุณต้องการให้คุณให้การอนุญาตแบรนด์แก่เรา

ถาม: คุณยอมรับการปรับแต่งผลิตภัณฑ์หรือไม่?

ตอบ: ใช่แน่นอนโปรดระบุภาพวาดหรือพารามิเตอร์เฉพาะเราจะเสนอราคาให้คุณหลังจากการประเมินผล

ถาม: เวลาจัดส่งของคุณนานแค่ไหน?

ตอบ: โดยทั่วไปคือ 5-10 วันถ้าสินค้าอยู่ในสต็อก หรือเป็น 15-20 วัน หากสินค้าไม่อยู่ในสต็อกก็เป็นไปตามปริมาณ

ถาม: วิธีแก้ปัญหาคุณภาพหลังการขาย?

ตอบ: ถ่ายภาพปัญหาคุณภาพและส่งมาให้เราเพื่อตรวจสอบและยืนยันเราจะทำวิธีแก้ปัญหาที่น่าพอใจสำหรับคุณภายใน 3 วัน

ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?

A: 30% T/T ล่วงหน้าสมดุลก่อนการจัดส่ง
