โซลินอยด์วาล์วของไหล 2/2 ทาง ซีรีส์ 2S (ออกฤทธิ์โดยตรง + ทำงานโดยนำร่อง)

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

ภาพรวมผลิตภัณฑ์

  1. ซีรีส์ SOLH 2S เป็นโซลินอยด์วาล์วปิดของเหลวแบบปกติปิด 2/2 ทาง แบ่งออกเป็นสองกลุ่มผลิตภัณฑ์เต็มรูปแบบ:

     -- Direct-Acting 2S (ซีรีส์ปากเล็ก 030/050)

     - นำร่อง 2S (ชุดปากขนาดใหญ่ 150 ~ 500)

  2. ออกแบบมาเพื่อการควบคุมการเปิด/ปิดอัตโนมัติของน้ำสะอาด อากาศอัด น้ำมันหล่อลื่น น้ำมันตัดความเย็น และท่อของเหลวที่มีฤทธิ์กัดกร่อนน้อย โครงสร้างบูรณาการขนาดกะทัดรัดพร้อมการปิดผนึกป้องกันการรั่ว คอยล์รองรับการจ่ายพลังงานอย่างต่อเนื่องในระยะยาว

     -- ประเภทออกฤทธิ์โดยตรง: ช่องเปิดเต็มรูปแบบภายใต้แรงดันดิฟเฟอเรนเชียล 0MPa เหมาะสำหรับสาขาไมโครฟลูอิดแรงดันต่ำ

     -- ประเภทที่ดำเนินการนำร่อง: รูเจาะขนาดใหญ่และความสามารถในการไหลสูงสำหรับท่อจ่ายหลักที่มีท่อขนาดใหญ่

  3. เข้ากันได้อย่างกว้างขวางกับวงจรทำความเย็นของเครื่องมือกล, สายสเปรย์ทำความสะอาด, ระบบระบายน้ำของเครื่องอัดอากาศ, อุปกรณ์บำบัดน้ำ, ระบบอัตโนมัติของของเหลวในบรรจุภัณฑ์อาหาร

การจำแนกประเภทผลิตภัณฑ์ทั้งหมดสองสาย: NC แบบออกฤทธิ์โดยตรง VS NC แบบควบคุมโดยนักบิน

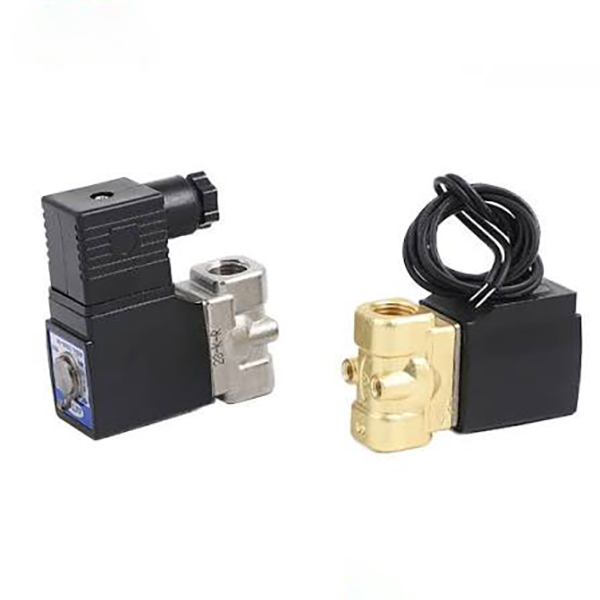

 1. 2S Direct-Acting Normally Closed (ตัวอย่างรุ่น: 2S-L030-08)

     --หลักการทำงาน：ไม่มีห้องนักบินเสริม ขดลวดแม่เหล็กไฟฟ้าจะดึงก้านกระดองโดยตรงเพื่อเปิด/ปิดบ่าวาล์ว เปิดเต็มที่แม้ต่ำกว่า 0MPa แรงดันน้ำ/อากาศเป็นศูนย์

        * ปิดเครื่อง: สปริงกดซีลเพื่อตัดของเหลวในท่อออกจนสุด

        * เปิดเครื่อง: คอยล์ดึงเกราะขึ้นด้านบนเพื่อเปิดพอร์ตวาล์วเพื่อให้ของเหลวไหลผ่าน

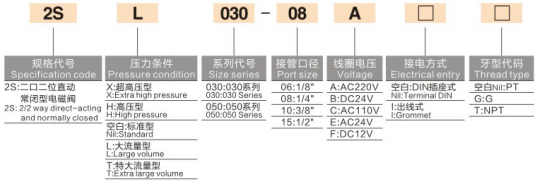

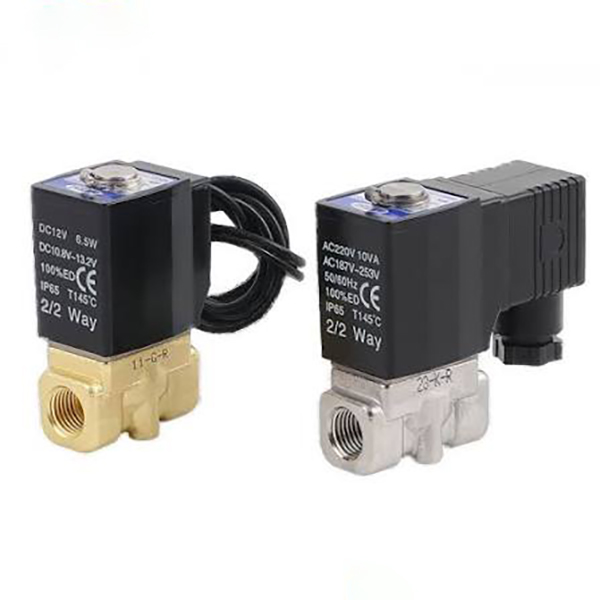

    -- กฎการเข้ารหัสโมเดลที่สมบูรณ์：2S - ส่วนต่อท้ายแรงดัน - ซีรี่ส์ขนาด - เกลียวของพอร์ต - แรงดันไฟคอยล์ - ประเภทสายไฟ - เกลียวมาตรฐาน

        * 2S: โซลินอยด์วาล์ว NC แบบออกฤทธิ์โดยตรง 2/2 ทาง

        * ส่วนต่อท้ายเกรดความดัน: ว่าง=มาตรฐาน / L=การไหลขนาดใหญ่ / T=การไหลขนาดใหญ่พิเศษ / H=แรงดันสูง / X=แรงดันสูงพิเศษ

        * ชุดขนาด: 030 (มินิ), 050 (เล็กกลาง)

        * รหัสพอร์ต: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * รหัสแรงดันไฟฟ้า: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * การเดินสายไฟ: ว่าง=ช่องเสียบปลั๊ก DIN, I=ชนิดสายไฟสายไฟ

        * เธรด: Blank=เธรดเรียว PT, G=G ขนาน BSPP, T=NPT เธรดอเมริกัน

     - ข้อดีหลัก：

        *การเริ่มต้นแรงดันส่วนต่างเป็นศูนย์ ไม่มีขีดจำกัดแรงดันในการทำงานขั้นต่ำ การทำงานที่เสถียรสำหรับวงจรของเหลวแรงดันต่ำขนาดเล็ก

        * ตัวเครื่องมีขนาดกะทัดรัดเป็นพิเศษ มุมในการติดตั้งโดยพลการโดยไม่มีข้อจำกัดด้านแรงโน้มถ่วง

        * การตอบสนองที่รวดเร็วในระดับมิลลิวินาทีสำหรับรอบการสลับเปิด-ปิดอย่างรวดเร็ว

     -- สถานการณ์การใช้งาน：

       เครื่องมือเครื่อง CNC ขนาดเล็กสเปรย์น้ำมันหล่อเย็น, สเปรย์ไมโครเครื่องซักผ้าขนาดเล็ก, อุปกรณ์ 3C เครื่องตัดอากาศ/น้ำขนาดเล็ก, แหล่งจ่ายน้ำเสริมสูญญากาศ, ท่อสาขาขนาดเล็ก (G1/8 ~ G1/2)

  2. ซีรีส์ปิดปกติที่ดำเนินการนำร่อง 2S

     --หลักการทำงาน：ช่องควบคุมนักบินขนาดเล็กในตัว อาศัยแรงดันท่อปานกลางในการยกไดอะแฟรม/สปูลหลัก แรงดันต่างขั้นต่ำ 0.05MPa ที่จำเป็นสำหรับการเปิดแบบเต็ม คอยล์ควบคุมเฉพาะรูไล่ลมนำร่องขนาดเล็กที่ใช้พลังงานต่ำ

        * ปิดเครื่อง: ปิดผนึกรูนำร่อง แรงดันต้นน้ำบีบอัดซีลหลักเพื่อปิดท่อ

        * เปิดเครื่อง: เลือดออกจากแรงดันในห้องนำร่อง แรงดันปานกลางจะยกแกนหลักขึ้นเพื่อการไหลของของไหลในปริมาณมาก ขนาดปากสูงสุดถึง Φ50 (G2 นิ้ว)

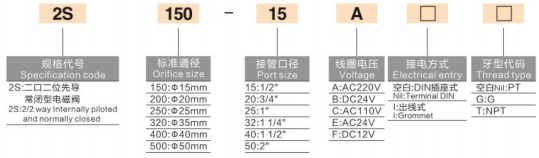

     -- กฎการเข้ารหัสโมเดลที่สมบูรณ์：2S - ขนาดปาก - เกลียวของพอร์ต - แรงดันไฟฟ้าของคอยล์ - ประเภทสายไฟ - เกลียวมาตรฐาน

        * 2S: โซลินอยด์วาล์ว NC 2/2 ทางที่ควบคุมโดยนักบิน

        * ขนาดเฟรมปาก: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * รหัสพอร์ต: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * รหัสแรงดันไฟฟ้า / สายไฟ / เธรดสอดคล้องอย่างสมบูรณ์กับตัวแปรที่ออกฤทธิ์โดยตรง

    - ข้อดีหลัก：

        * รูเจาะตรงขนาดใหญ่ อัตราการไหลสูงเป็นพิเศษ แรงดันท่อลดลงน้อยที่สุดสำหรับท่อจ่ายน้ำ/อากาศส่วนกลางทั้งสาย

        * คอยล์กำลังไฟต่ำขนาดเล็กขับเคลื่อนตัววาล์วเจาะขนาดใหญ่ สร้างความร้อนต่ำ เหมาะสำหรับการทำงานต่อเนื่อง 24 ชั่วโมงไม่หยุด

        * ช่องน้ำไหลกว้างไม่อุดตันง่าย เข้ากันได้กับน้ำหล่อเย็นหมุนเวียนในอุตสาหกรรมที่มีสารแขวนลอยเล็กน้อย

     --สถานการณ์การใช้งาน:

        ท่อไอดี/ท่อระบายน้ำหลักของเครื่องอัดอากาศ สเปรย์ทำความสะอาดวงจรน้ำหลักในสายการประกอบขนาดใหญ่ ท่อส่วนหัวของการบำบัดน้ำเสีย อุปกรณ์ปั๊มขึ้นรูปเพื่อหล่อเย็นท่อน้ำมันหลัก ระบบจ่ายน้ำอุตสาหกรรมสำหรับงานหนัก

คุณสมบัติผลิตภัณฑ์ที่ใช้ร่วมกันแบบสากล (ควบคุมโดยตรง + ใช้งานโดยนำร่อง)

  1. มาตรฐานปกติปิด (NC) ฟังก์ชั่น ค่าเริ่มต้นจากโรงงาน

     ปิดอัตโนมัติเมื่อไฟฟ้าดับ ป้องกันของเหลวล้นและรั่วไหลระหว่างการปิดอุปกรณ์เพื่อความปลอดภัยของระบบที่สูงขึ้น

  2. วัสดุซีลเสริมหลายรายการ

     -- ยางไนไตรล์ NBR มาตรฐาน: อเนกประสงค์สำหรับน้ำ อากาศ น้ำมันหล่อลื่น

     -- ตัวเลือก EPDM เอทิลีนโพรพิลีน: ทนกรด/ด่าง น้ำร้อน และของเหลวสะอาดเกรดอาหารโดยเฉพาะ

  3. คอยล์พลังงานต่ำอุณหภูมิสูงที่ทนทาน

     ขดลวดฉนวนทนความร้อนสำหรับพลังงานต่อเนื่องยาวนาน ฉนวนป้องกันการเผาไหม้ที่เสถียร ตัวเลือกการเดินสายคู่ (ช่องเสียบ DIN / สายไฟ) สำหรับโครงร่างตู้ที่ยืดหยุ่น

  4. มาตรฐานด้ายนานาชาติหลายแบบเพื่อการส่งออก

     PT British taper, G BSP แบบขนาน, NPT American thread เป็นตัวเลือก เข้ากันได้กับระบบอัตโนมัติในประเทศและสายการผลิตในต่างประเทศ

  5. การปรับแต่งเกรดความดันเต็ม

     ซีรี่ส์ที่ออกฤทธิ์โดยตรงรองรับการปรับแต่งความดันมาตรฐาน / การไหลขนาดใหญ่ / สูง / สูงเป็นพิเศษ ซีรีส์นำร่องได้รับการจัดอันดับสำหรับแรงดันของเหลวอุตสาหกรรมมาตรฐาน 0.05~1.0MPa

  6. การติดตั้งอเนกประสงค์แบบไร้แรงโน้มถ่วง

     สามารถติดตั้งในแนวตั้ง แนวนอน หรือกลับด้านได้ เหมาะกับโครงร่างภายในตู้ไฟฟ้าที่คับแคบ

ตารางข้อมูลจำเพาะทางเทคนิคทั่วไปแบบรวม

ตารางเปรียบเทียบตัวเลือกแบบเต็มที่ดำเนินการ VS นำร่องโดยตรง

แบ่งกลุ่มสถานการณ์การใช้งานทั่วไป

  1. ช่วงการใช้งาน NC แบบออกฤทธิ์โดยตรง

     -- การฉีดน้ำมันทำความเย็นแบบจุดเดียวและสเปรย์ไมโครสำหรับเครื่องมือเครื่อง CNC ขนาดเล็ก

     -- ระบบจ่ายน้ำเสริมแบบสุญญากาศและการเปิด/ปิดวงจรอากาศขนาดเล็กสำหรับอุปกรณ์อัตโนมัติ 3C

     -- เครื่องทำความสะอาดอัลตราโซนิกขนาดเล็ก ลูปควบคุมของเหลวขนาดเล็กในห้องปฏิบัติการ

     -- สาขาบำรุงรักษาอุปกรณ์ สวิตช์น้ำ/แก๊สจุดเดียวสำหรับอุปกรณ์ติดตั้งขนาดเล็ก

  2.ช่วงการใช้งาน NC ที่ดำเนินการโดยนำร่อง

     - ท่อระบายน้ำของเครื่องอัดอากาศที่สมบูรณ์และการปิดท่ออากาศหลัก

     -- การควบคุมวงจรน้ำหลักสำหรับอุปกรณ์ทำความสะอาดสเปรย์ฉีดสายการประกอบขนาดใหญ่

     -- อุปกรณ์บำบัดน้ำปริมาณมากและท่อระบายความร้อนหมุนเวียนที่มีการไหลสูง

     - บรรจุภัณฑ์อาหาร อุปกรณ์เคมี วาล์วปิดหลักของของเหลวเจาะขนาดใหญ่

กฎการตัดสินการคัดเลือกแกนกลาง

     -- แรงดันสถิตในท่อ <0.05MPa, การจ่ายของเหลวขนาดเล็กเป็นระยะๆ → ต้องเลือก 2S ที่ออกฤทธิ์โดยตรง

     -- ขนาดท่อ ≥G1/2, ส่วนหัวหลักที่มีการไหลสูง, แรงดันน้ำ/อากาศในระยะยาวที่เสถียร → เลือก 2S ที่ดำเนินการโดยนักบิน

     -- น้ำร้อน อาหารเกรด กรด/ด่างอ่อนปานกลาง: ระบุซีล EPDM เมื่อทำการสั่งซื้อ

     -- การเดินสายแบบรวมศูนย์ภายในตู้ควบคุมเครื่องจักร: จัดลำดับความสำคัญประเภทการเดินสายซ็อกเก็ต DIN

     -- อุปกรณ์ทำความชื้นกลางแจ้ง: เลือกประเภทสายไฟพร้อมเคเบิลแกลนด์กันน้ำ

โซลูชั่นวงจรนิวแมติกและของไหลที่สมบูรณ์แบบที่เข้าคู่กัน

  1. วงจรย่อยการทำความเย็นขนาดเล็ก

     -- หน่วยบริการอากาศ AFC → โซลินอยด์วาล์ว 3V ซีรีส์ 3/2 → ท่อ PU → วาล์วออกฤทธิ์โดยตรง 2S (ควบคุมลูปน้ำหล่อเย็น)

  2. ทำวงจรส่วนหัวน้ำหลักของเครื่องจักรให้สมบูรณ์

     - ท่อหลักของถังเก็บน้ำ / เครื่องอัดอากาศ → วาล์วเจาะขนาดใหญ่นำร่อง 2S → เส้นสาขาสเปรย์หลายสถานี

  3. วงจรการประชุมเชิงปฏิบัติการของไหลป้องกันการระเบิด

     -- หน่วยบำบัดอากาศป้องกันการระเบิด → วาล์ว 3 ทางป้องกันการระเบิด 50-VPE + วาล์วนำร่อง 2S คอยล์ป้องกันการระเบิดแบบกำหนดเอง

สรุปประโยคเดียว

     โซลินอยด์วาล์วของเหลวแบบปิดตามปกติของซีรีส์ SOLH 2S แบ่งออกเป็นรุ่นออริฟิซขนาดเล็กที่ออกฤทธิ์โดยตรงโดยสตาร์ทด้วยแรงดันเป็นศูนย์ และรูเจาะขนาดใหญ่ที่ควบคุมโดยนักบินอัตราการไหลสูงกำลังต่ำ พร้อมตัวเลือกซีล NBR/EPDM ความเข้ากันได้หลายแรงดันไฟฟ้าแบบหลายเธรด ใช้กันอย่างแพร่หลายสำหรับน้ำอัตโนมัติ, อากาศ, การควบคุมการปิดน้ำมันบนเครื่องมือกล, ราวตากผ้า, การบำบัดน้ำ และอุปกรณ์อัตโนมัติสำหรับบรรจุภัณฑ์อาหาร
