ยี่ห้อ: SOLH โดย Richge Technology
ซีรีส์ SOLH 2V เป็นมืออาชีพโซลินอยด์วาล์วของเหลว 2/2 ทาง ออกแบบมาเพื่อการควบคุมของเหลวแบบสากลทั้งอากาศ น้ำ และน้ำมัน แบ่งโครงสร้างหลักออกเป็น 2 ประเภท คือ2V025 ชนิดออกฤทธิ์โดยตรง และชนิดใช้งานไดอะแฟรมนำร่อง 2V130/2V250. ใช้ตัววาล์วทองเหลืองคุณภาพสูงพร้อมวัสดุปิดผนึกระดับพรีเมียม ซีรีส์นี้มีตัวเลือกการเริ่มต้นแรงดันเป็นศูนย์ ความจุการไหลขนาดใหญ่ การตอบสนองที่รวดเร็ว และความเข้ากันได้ปานกลางในวงกว้าง ทำหน้าที่เป็นวาล์วควบคุมของไหลทั่วไปสำหรับวงจรน้ำอัตโนมัติ ท่ออากาศ ระบบสูญญากาศ และอุปกรณ์หล่อลื่น

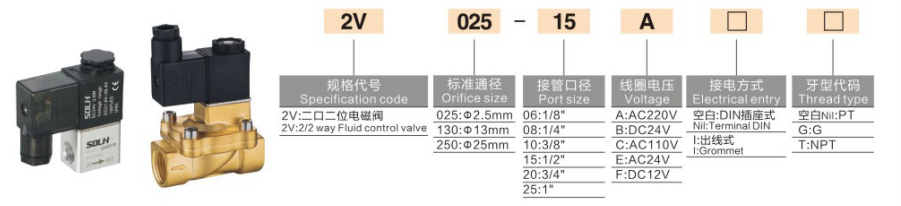

1. ลอจิกการเข้ารหัสแบบเต็ม: 2V - ขนาดปาก - พอร์ตเกลียว - ประเภทสายไฟ - แรงดันไฟฟ้า
|
ส่วนรหัส |
คำจำกัดความโดยละเอียด |
|
2V |
โซลินอยด์วาล์วของเหลวชนิดปิดปกติแบบ 2/2 ทาง |
|
025 / 130 / 250 |
ข้อมูลจำเพาะของแกนหลัก: 025 = φ2.5มม. (ออกฤทธิ์โดยตรง); 130=φ13มม. (ควบคุมโดยนักบิน); 250=φ25มม. (ควบคุมโดยนักบิน) |
|
รหัสเธรดพอร์ต |
06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2, 20=G3/4, 25=G1 นิ้ว (เกลียวอิมพีเรียล PT/G) |
|
คำต่อท้ายสายไฟ |
ว่างเปล่า=ซ็อกเก็ต DIN มาตรฐาน; W=เต้าเสียบสายไฟ; LD=เต้ารับพร้อมไฟแสดงสถานะ |
|
แรงดันไฟฟ้า |
DC12V, DC24V; ไฟ AC24V, AC110V, AC220V |
2. ตัวอย่างการสั่งซื้อมาตรฐาน
• 2V025-08-DC24V: ปาก φ2.5 มม., เกลียว G1/4, ช่องเสียบ DIN มาตรฐาน, DC 24V
• 2V130-15W-AC220V: ปาก φ13มม., เกลียว G1/2, เต้าเสียบสายไฟ, AC 220V

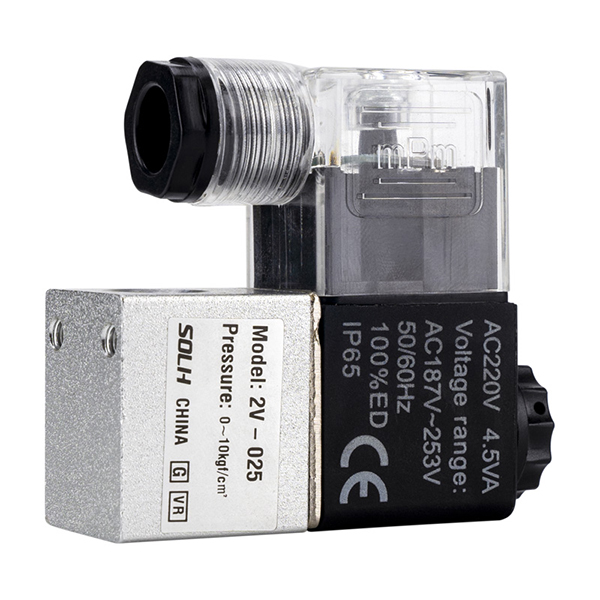

3.1 2V025 ประเภทการแสดงโดยตรง | สตาร์ทแรงดันเป็นศูนย์
ข้อได้เปรียบหลัก: ทำงานได้เต็มที่ที่แรงดันศูนย์ 0MPa
• หลักการทำงาน: ขดลวดแม่เหล็กไฟฟ้าจะดึงแกนเหล็กโดยตรงเพื่อเปิดช่องวาล์ว ทำให้สามารถควบคุมการเปิดและปิดได้เต็มที่ภายใต้ความแตกต่างของแรงดันเป็นศูนย์โดยไม่ต้องใช้แรงดันปานกลาง
• ปากและการไหล: ปาก φ2.5 มม. ค่า CV = 0.23
• ข้อกำหนดพอร์ต: G1/8 (06), G1/4 (08)
• ช่วงความดัน: 0 ~ 1.0MPa รองรับการเริ่มต้นแรงดันเป็นศูนย์
• วัสดุปิดผนึก: ยางฟลูออโรไวตันมาตรฐาน ทนทานต่อน้ำมัน น้ำ และการกัดกร่อนของกรดอ่อนได้ดีเยี่ยม
• วัสดุตัวเครื่อง: ตัววาล์วทองเหลืองความแม่นยำสูงขนาดกะทัดรัด
• สถานการณ์ที่เกี่ยวข้อง: การควบคุมของไหลไหลขนาดเล็ก, การเริ่ม-หยุดแรงดันเป็นศูนย์/ต่ำ, สวิตช์วงจรสุญญากาศ, ระบบระบายความร้อนด้วยน้ำขนาดเล็ก และระบบฉีดพ่น

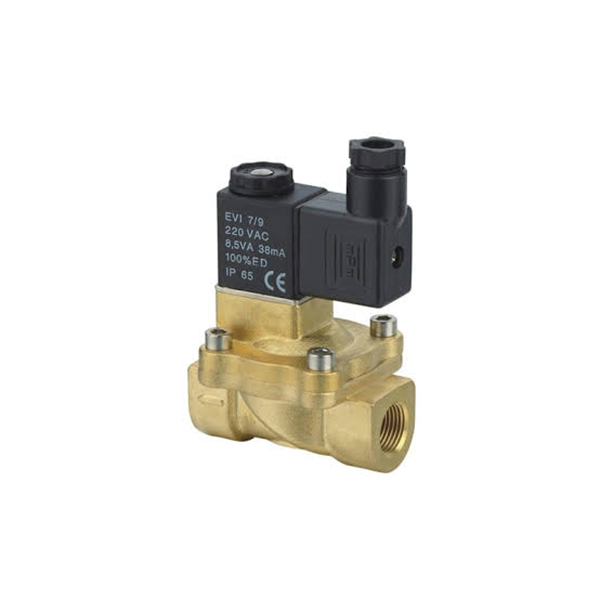

3.2 2V130 / 2V250 ไดอะแฟรมชนิดนำร่อง | สตาร์ทแรงดันแตกต่าง
คุณลักษณะหลัก: การไหลขนาดใหญ่ การใช้พลังงานต่ำ ต้องการความแตกต่างของแรงดันขั้นต่ำ
• หลักการทำงาน: การระบายแรงดันผ่านรูนำช่วยให้แรงดันปานกลางดันไดอะแฟรมเปิดเพื่อเปิดวาล์วความแตกต่างของแรงดันเริ่มต้นขั้นต่ำ: 0.05MPa (0.5bar)ไม่สามารถเปิดได้ภายใต้ความกดดันเป็นศูนย์
• ข้อมูลจำเพาะ 2V130: ปาก φ13มม., CV=6.2; พอร์ต: G3/8 (10), G1/2 (15)
• ข้อมูลจำเพาะ 2V250: ปาก φ25มม., CV=13; พอร์ต: G3/4 (20), G1 นิ้ว (25)
• ช่วงความดัน: 0.05 ~ 1.0MPa
• วัสดุปิดผนึก: ยางไนไตรล์ NBR เหมาะสมที่สุดสำหรับน้ำบริสุทธิ์และตัวกลางอากาศอัด
• ตัวถังและคอยล์: ตัวเครื่องทองเหลืองหนาทนทาน จับคู่กับคอยล์กำลังต่ำที่มีความเสถียรสูง
• สถานการณ์ที่เกี่ยวข้อง: วงจรน้ำไหลขนาดใหญ่, ปริมาณน้ำจากเครื่องอัดอากาศ, การจ่ายน้ำในหม้อต้มน้ำ, การควบคุมการเปิด-ปิดท่อก๊าซ/ของเหลวหลัก
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
|
สื่อการทำงาน |
อากาศอัด, น้ำสะอาด, น้ำเย็น, น้ำมันหล่อลื่น (ความหนืด ≤ 20CST) |
|
อุณหภูมิในการทำงาน |
-5°C ~ +80°C |
|
พิสูจน์ความดัน |
1.5MPa (ซีรีส์เต็ม) |
|
การใช้พลังงานคอยล์ |
กระแสตรง 5W, ไฟฟ้ากระแสสลับ 7VA; ฉนวนกันความร้อนคลาส B |
|
เกรดการป้องกัน |
IP65 |
|
เวลาตอบสนอง |
เปิด/ปิด＜ 0.05 วินาที |
|
ทิศทางการไหล |
ลูกศรตามตัววาล์วทางเดียว ห้ามติดตั้งแบบย้อนกลับ |
|
แบบอย่าง |
ตัววาล์ว |
โหมดขับเคลื่อน |
เริ่มกดดัน |
ผนึก |
อัตราการไหล |
|
2V025 |
ทองเหลือง |
การแสดงโดยตรง |
0MPa แรงดันเป็นศูนย์ |
ไวตัน |
ขนาดกลางและขนาดเล็ก |
|
2V130/250 |
ทองเหลือง |
นักบินดำเนินการ |
≥0.05MPa |
เอ็นบีอาร์ |
ไหลขนาดใหญ่ |
|
2P025 |
พลาสติกไนลอน |
การแสดงโดยตรง |
0MPa แรงดันเป็นศูนย์ |
ไวตัน |
การไหลขนาดเล็กเป็นพิเศษ |
สูตรการคัดเลือก
ความต้องการเปิด-ปิดแรงดันเป็นศูนย์ → เลือก 2V025 / 2P; กระแสน้ำขนาดใหญ่พร้อมแรงดันน้ำ → เลือก 2V130 / 2V250; พื้นที่แคบและราคาประหยัด → เลือกวาล์วพลาสติก 2P
6.1 แอปพลิเคชัน 2V025
• ควบคุมการเปิด-ปิดแหล่งอากาศของเครื่องกำเนิดสุญญากาศ
• วงจรน้ำหล่อเย็นอุปกรณ์ขนาดเล็ก
• ระบบฉีดพ่นอัตโนมัติและจ่ายน้ำขนาดเล็ก
• อุปกรณ์สวิตชิ่งของไหลขนาดเล็กที่มีงานละเอียด
6.2 แอปพลิเคชัน 2V130 / 2V250
• เครื่องทำน้ำเย็นและระบบน้ำหล่อเย็นอุตสาหกรรม
• การควบคุมปริมาณน้ำของเครื่องอัดอากาศ
• หม้อต้มน้ำระบบเติมน้ำอัตโนมัติ
• สวิตช์ท่อหลักของแหล่งจ่ายอากาศส่วนกลาง
• การควบคุมการไหลเวียนของน้ำและก๊าซอุตสาหกรรมขนาดใหญ่
• การบำบัดแหล่งอากาศด้านหน้า: จับคู่ตัวกรองควบคุมความดันอากาศซีรีส์ AW เพื่อรักษาเสถียรภาพของแหล่งอากาศและตัวกรองสิ่งสกปรก
• การจับคู่วงจรสุญญากาศ: ร่วมมือกับเครื่องกำเนิดสุญญากาศซีรีส์ ZU เพื่อการตัดแหล่งอากาศที่เชื่อถือได้
• การเชื่อมต่อท่อ: จับคู่ข้อต่อตรงเกลียวตัวผู้แบบเชื่อมต่อด่วน KQ2 เพื่อการติดตั้งท่อที่รวดเร็วและไม่รั่วซึม
โซลินอยด์วาล์วทองเหลือง 2/2 ทางซีรีส์ SOLH ซีรีส์ SOLH ครอบคลุมประเภทควบคุมด้วยแรงดันเป็นศูนย์โดยตรงและประเภทควบคุมด้วยการไหลขนาดใหญ่ โดดเด่นด้วยความเข้ากันได้ของน้ำ/อากาศ/น้ำมันสากล การตอบสนองที่รวดเร็ว และการป้องกันระดับ IP65 ให้โซลูชันการเปิด-ปิดของไหลที่คุ้มค่าและเสถียรสำหรับระบบอัตโนมัติทางอุตสาหกรรมที่หลากหลาย
