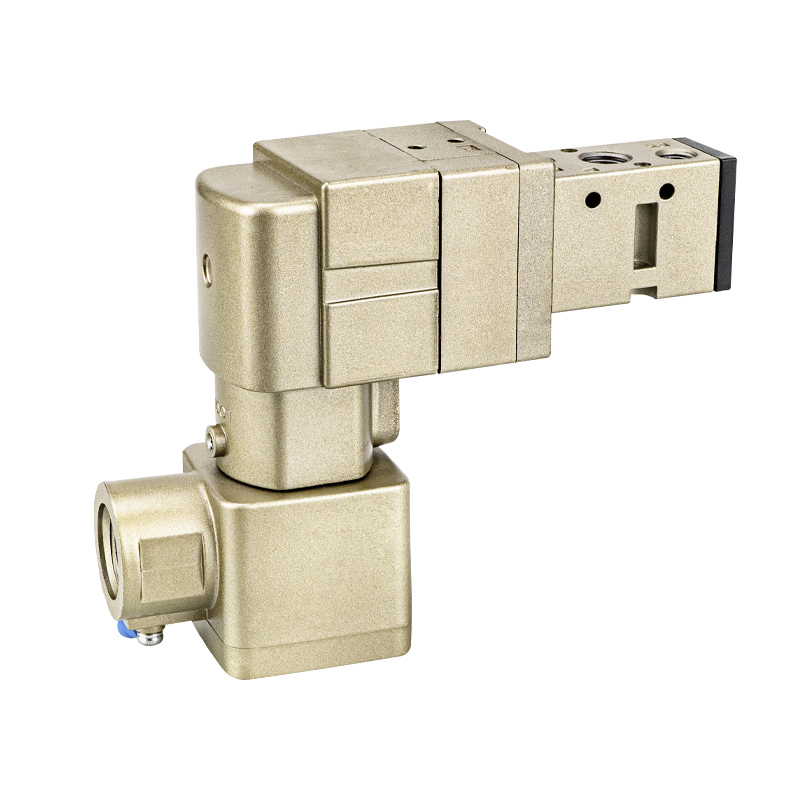

โซลินอยด์วาล์วป้องกันการระเบิดที่ควบคุมโดยซีรีส์ 50-VFE / 50-VPE

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

 I. ภาพรวมของ Roduct

     SOLH 50 ซีรีส์เป็นกลุ่มผลิตภัณฑ์โซลินอยด์วาล์วป้องกันการระเบิดที่ควบคุมด้วยไฟโดยนักบิน แบ่งออกเป็นสองรุ่นหลัก:

     --50-VFE: โซลินอยด์วาล์วกันไฟ 5/2 ทาง

     --50-VPE: โซลินอยด์วาล์วกันไฟ 3/2 ทาง

     ผลิตภัณฑ์ทั้งซีรีส์ได้รับการรับรองด้วยการรับรองการกันไฟ Ex d Ⅱ BT4, การรับรองการป้องกันการระเบิด Ex-CCC ของจีนภาคบังคับ และการอนุมัติการป้องกันการระเบิดของ TIIS ระหว่างประเทศ พร้อมระดับกันน้ำและกันฝุ่น IPX6 เหมาะสำหรับสภาพแวดล้อมก๊าซไวไฟและระเบิดได้ในโซน 1 และโซน 2 รวมถึงการเคลือบ แบตเตอรี่ลิเธียม สารเคมี หมึก บรรจุภัณฑ์ฝุ่น และอุปกรณ์สนับสนุนน้ำมันและก๊าซ

     คอยล์ทั้งหมดใช้ไฟร่วมกัน 3.5W สม่ำเสมอ การออกแบบที่ไม่ต้องหล่อลื่น และรองรับรูปแบบการติดตั้งสองรูปแบบ: การติดตั้งแบบเกลียวเดี่ยวและเกาะวาล์วหลายสถานี

ความแตกต่างหลักระหว่างสองรุ่น

     --50-VFE: สำหรับการขับเคลื่อนสองทิศทางของกระบอกสูบแบบสองทาง

     --50-VPE: ใช้งานได้กับแรงดันลบสุญญากาศและวงจรกระบอกสูบแบบออกทางเดียว

     ตัวเรือนและคอยล์ป้องกันการระเบิดสามารถใช้แทนกันได้อย่างสมบูรณ์ระหว่างทั้งสองรุ่น ในขณะที่ช่องลมของวาล์วและฐานท่อร่วมไอดีไม่สามารถใช้แทนกันได้โดยสิ้นเชิง

2. ข้อมูลจำเพาะมาตรฐานป้องกันการระเบิดสากล (ใช้ได้กับทั้งสองรุ่น)

2.1: พารามิเตอร์ความปลอดภัยจากการระเบิด

     --เครื่องหมายการระเบิด: Ex d Ⅱ BT4 Gb (อุณหภูมิพื้นผิวสูงสุด T4: 135 ℃); ตัวเลือกรุ่น T5 / T6 อุณหภูมิต่ำ

     --ระดับการป้องกัน: IPX6 ทนต่อการฉีดน้ำกระเซ็น มีความเสถียรในสภาพแวดล้อมการทำงานที่ชื้นและมีฝุ่นมาก

     - การรับรอง: จีนบังคับ Ex-CCC, TIIS ของญี่ปุ่น, มาตรฐานการป้องกันการระเบิดระหว่างประเทศ IEC, การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม RoHS

     --โซนอันตราย: โซนระเบิดแก๊ส 1, โซน 2; เข้ากันได้กับเอทิลีน โพรพิลีน ตัวทำละลายสี และสภาพแวดล้อมการทำงานของฝุ่นที่ติดไฟได้

     - ตัวเลือกการเดินสายไฟ: ต่อมสายเคเบิลทนไฟโลหะชนิด T, กล่องสายไฟซ็อกเก็ตทนไฟชนิด L เพื่อป้องกันการรั่วไหลของประกายไฟ

     --แรงดันไฟฟ้าของคอยล์: DC24V / DC12V, AC220V / AC110V; กำลังคอยล์คงที่ 3.5W สร้างความร้อนต่ำเพื่อความปลอดภัยในการระเบิด

2.2 พารามิเตอร์ทางกลทั่วไป

     --สื่อการทำงาน: อากาศอัดที่สะอาดแห้ง, ก๊าซเฉื่อย; การใช้งานสุญญากาศใช้ได้กับ 50-VPE เท่านั้น

     --การหล่อลื่น: ไม่ต้องหล่อลื่น จับคู่กับชุดอากาศผสมไร้น้ำมัน AFC ห้ามใช้หน่วยสามไอน้ำมัน AC/BC สำหรับวงจรสุญญากาศ

     - การแทนที่ด้วยตนเอง: พินแบบแมนนวลแบบกด, ล็อคได้ / ไม่ล็อคได้ตัวเลือกสำหรับการทดสอบวงจรภายใต้สถานะปิดเครื่อง

     --การติดตั้ง: สามารถติดตั้งวาล์วได้ทุกมุมโดยไม่มีข้อจำกัดด้านแรงโน้มถ่วง

     --ความถี่การสลับสูงสุด: รอบ 1Hz; เวลาตอบสนอง ≤45ms (ทดสอบภายใต้การจ่ายอากาศมาตรฐาน 0.5MPa)

     --อุณหภูมิในการทำงาน: รุ่น T4: -10 ℃ ~ + 50 ℃; T6 รุ่นอุณหภูมิต่ำ: -10 ℃ ~ + 40 ℃ (ไม่อนุญาตให้ใช้ไอซิ่งภายใน)

3. โซลินอยด์วาล์วป้องกันการระเบิด 50-VFE ซีรีส์ 5 พอร์ต (ซีรีส์ 50-VFE3000 / 5000)

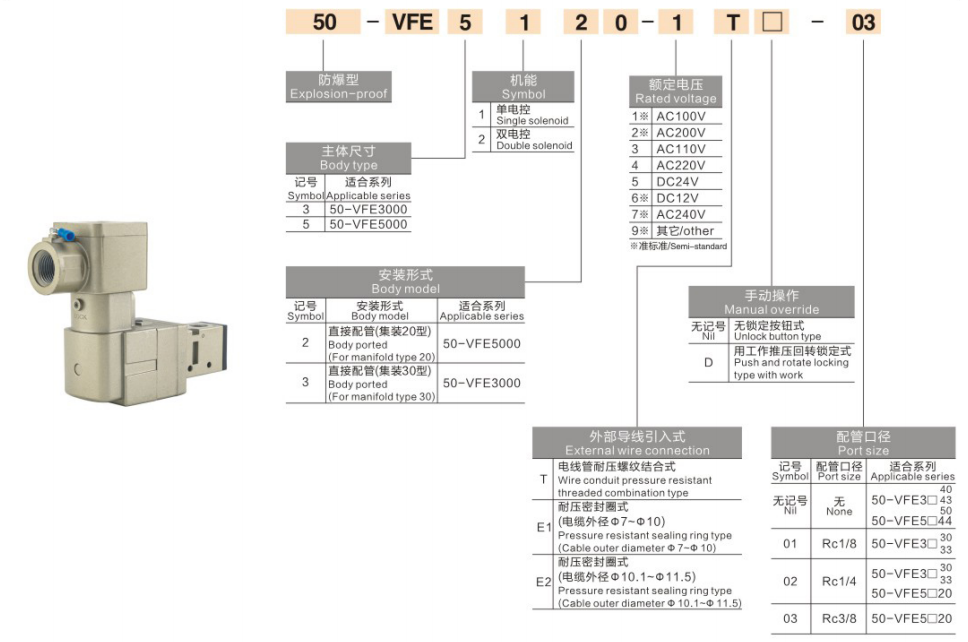

3.1 คำจำกัดความของรหัสรุ่น (ตัวอย่าง: 50-VFE51201T)

     --50: รหัสซีรีส์กันไฟ

     --VFE: วาล์วนำร่องซีลแบบยืดหยุ่น 5/2 ทาง

     --5: ข้อกำหนดการไหลสูง 5,000

     --1: สปริงโซลินอยด์คืนเดี่ยว

     --2: การติดตั้งแบบเกลียวโดยตรง

     --0: การกำหนดค่ามาตรฐาน

     --1: เธรดพอร์ต G1/4

     --T: ต่อมสายเคเบิลโลหะทนไฟ

ข้อมูลจำเพาะย่อยของรุ่น

     --50-VFE3000:การไหลต่ำขนาดกะทัดรัด พื้นที่หน้าตัดที่มีประสิทธิภาพ 18 มม.², Cv=1.0, พอร์ต G1/8

     --50-VFE5000:การไหลมาตรฐานหลัก พื้นที่หน้าตัดที่มีประสิทธิภาพ 45 มม.², Cv=2.5, พอร์ตหลัก G1/4

3.2 โครงสร้างและลอจิกวงจรอากาศ (5/2 ทาง)

    --คำจำกัดความของพอร์ต:ช่องจ่าย P, เอาต์พุต A, เอาต์พุต B, R1 / R2 สองพอร์ตไอเสียอิสระ วาล์วหลัก + วาล์วไพล็อต ไอเสียรวมศูนย์ ไม่จำเป็นต้องแยกท่อไอเสียไพล็อตเพื่อทำให้รูปแบบการเดินสายไฟง่ายขึ้น

     --โครงสร้างสปูล:ซีลยางยืดของสปูลนำร่อง ความแตกต่างของแรงดันขั้นต่ำ 0.15MPa ที่จำเป็นสำหรับการขับเคลื่อนแกนหมุน ไม่สามารถเปลี่ยนภายใต้แรงดันลบของสุญญากาศ

โหมดการทำงาน

    --ร้องเพลงเลอโซลินอยด์ (ต่อท้าย 1):เติมพลัง → P → A, B → R2; ปิดการรีเซ็ตสปริง → P → B, A → R1, รีเซ็ตกระบอกทางเดียว

    --โซลินอยด์คู่ (ต่อท้าย 2):ฟังก์ชั่นหน่วยความจำล็อค ช่วยรักษาตำแหน่งวาล์วหลังจากไฟฟ้าดับ เหมาะสำหรับสถานีจับยึดแรงดันเป็นเวลานาน

3.3 การจับคู่อุปกรณ์เสริมในการติดตั้ง

     --การติดตั้งแบบเกลียว:การเชื่อมต่อแบบเกลียว G1/8, G1/4 โดยตรง เข้ากันได้กับข้อต่อแบบกด KQ2 และท่อนิวแมติก PU/PA

     --เกาะวาล์วท่อร่วมไอดี:ฐานท่อร่วม 5 พอร์ตเฉพาะ 50-VV5FE3 (สำหรับซีรีส์ 3000) / 50-VV5FE5 (สำหรับซีรีส์ 5000) รองรับการจ่ายอากาศส่วนกลางสูงสุด 10 สถานี ท่อร่วมอากาศจะพอดีกับวาล์ว VFE เท่านั้น ห้ามประกอบแบบผสมกับวาล์ว VPE 3 พอร์ต

3.4 การใช้งานทั่วไป (สำหรับวงจรกระบอกสูบแบบแสดงสองทางเท่านั้น)

     - การถ่ายโอนแบบ double-acting, จุก, ปั๊มกระบอกสูบบนสายการผลิตที่ป้องกันการระเบิด

     --NAMUR บอลวาล์วนิวแมติก / ตัวกระตุ้นวาล์วผีเสื้อสลับการควบคุมสำหรับท่อเคมี

     --ระบบอัตโนมัติเกาะวาล์วแบบรวมศูนย์สำหรับการเคลือบและเวิร์คช็อปฝุ่นแบตเตอรี่ลิเธียม

     - ระบบนิวแมติกป้องกันการระเบิดทั้งหมดต้องใช้การยืดและหดกระบอกแบบสองทิศทาง

3.5 หมายเหตุข้อจำกัด

     ห้ามใช้วงจรสุญญากาศโดยเด็ดขาด หากไม่มีความแตกต่างของแรงดันที่เพียงพอภายใต้แรงดันลบ หลอดด้ายจะไม่สามารถขยับได้ ส่งผลให้ถ้วยดูดสูญเสียและกระบอกสูบทำงานผิดปกติ ใช้งานได้กับการจ่ายอากาศเชิงบวกมาตรฐาน 0.2~0.9MPa เท่านั้น

4. โซลินอยด์วาล์วป้องกันการระเบิด 3 พอร์ต ซีรีส์ 50-VPE (ซีรี่ส์ 50-VPE500 / 700)

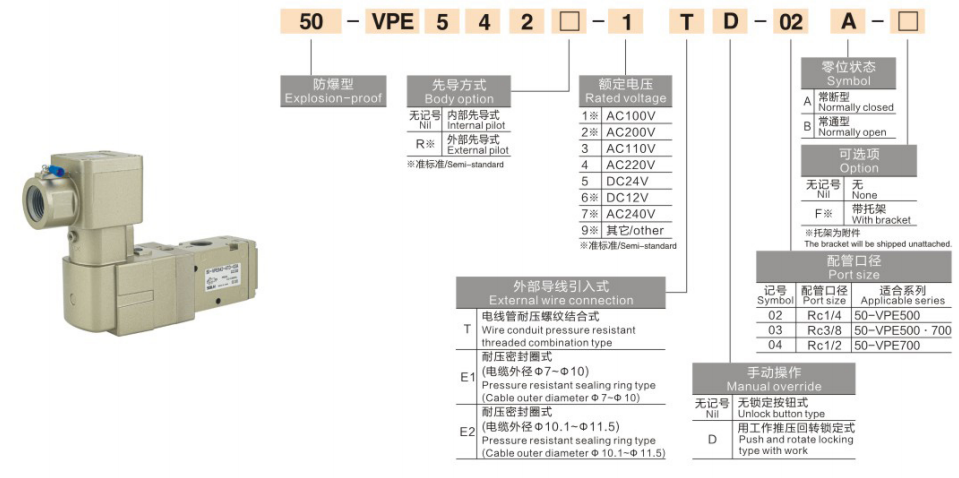

4.1 คำจำกัดความของรหัสรุ่น (ตัวอย่าง: 50-VPE54201T)

     --50: รหัสซีรีส์กันไฟ

     --VPE: วาล์วก้านนำร่องซีลยืดหยุ่น 3/2 ทาง

     --542: ข้อมูลจำเพาะ VP500, NC แบบเกลียวปิดตามปกติ

     --0: การกำหนดค่ามาตรฐาน

     --1: เธรดพอร์ต G1/4

     --T: ต่อมสายเคเบิลโลหะทนไฟ

ข้อมูลจำเพาะย่อยของรุ่น

     --50-VPE500: การไหลมาตรฐาน พื้นที่หน้าตัดที่มีประสิทธิภาพ 41.4 มม.², Cv=2.3 สำหรับการจัดการสุญญากาศแบบทั่วไป

     --50-VPE700: อัตราการไหลสูง พื้นที่หน้าตัดที่มีประสิทธิภาพ 72 มม.², Cv=4.0 สำหรับการขนส่งสูญญากาศแบบแผ่นใหญ่และแบบหลายรู

4.2 โครงสร้างและลอจิกวงจรอากาศ (3/2 NC ปิดปกติ, ไม่สามารถแปลงสภาพได้)

     --คำจำกัดความของพอร์ต: ทางเข้าของอุปทาน P, เอาต์พุต, ไอเสียเดี่ยว R; พอร์ตไอเสียนำร่องอิสระ PE ในเขตป้องกันการระเบิดที่มีฝุ่นสูง ท่อภายนอกสามารถนำก๊าซไอเสียไปยังพื้นที่ปลอดภัยได้

     --โครงสร้างสปูล: ประเภทก้านชนิดซีลแข็งนำร่อง, การเริ่มต้นแรงดันส่วนต่างเป็นศูนย์, การทำงานที่มั่นคงภายใต้สุญญากาศเต็มจนถึง -101.2kPa, วาล์วกันไฟเฉพาะสำหรับวงจรสุญญากาศ

ตรรกะการทำงานของ NC (ไม่สามารถสลับฟังก์ชันได้)

     --ลุ้น: P เชื่อมต่อกับ A สำหรับการจ่ายอากาศ, R ปิด; เครื่องกำเนิดสุญญากาศสร้างแรงดันลบ กระบอกสูบแบบออกฤทธิ์เดี่ยวจะขยายออก

     - ปิดเครื่อง: ตัด P, A เชื่อมต่อกับ R โดยอัตโนมัติเพื่อบรรเทาความดัน ถ้วยดูดสูญญากาศแตกทันที, สปริงกระบอกแบบออกฤทธิ์เดี่ยวจะหดกลับโดยอัตโนมัติ ชิ้นงานจะถูกปล่อยออกมาเมื่ออุปกรณ์ป้องกันการระเบิดปิดทำงานเพื่อปรับปรุงความปลอดภัยในการปฏิบัติงาน

4.3 การจับคู่อุปกรณ์เสริมในการติดตั้ง

     - การติดตั้งแบบเกลียวโดยตรง: พอร์ตเธรด M5, G1/8, G1/4 ติดตั้งต้นน้ำของเครื่องกำเนิดสุญญากาศโดยตรง

     --เกาะท่อร่วมสุญญากาศเฉพาะ: ฐานพิเศษ 3 พอร์ต 50-VV3PE พร้อมช่องอากาศอิสระ ไม่สามารถผสมกับวาล์ว VFE 5 พอร์ตได้

4.4 ข้อดีหลัก (เฉพาะวาล์วกันไฟที่สอดคล้องตามมาตรฐานสำหรับวงจรสุญญากาศป้องกันการระเบิด)

     - การเริ่มต้นแรงดันแตกต่างเป็นศูนย์เข้ากันได้กับทั้งแรงดันลบสูญญากาศและสภาพการทำงานแรงดันบวกมาตรฐาน

     - บรรเทาแรงดันอัตโนมัติเมื่อสูญเสียพลังงาน ชิ้นงานจะถูกปล่อยออกมาเมื่ออุปกรณ์ป้องกันการระเบิดหยุดทำงานเพื่อหลีกเลี่ยงการบาดเจ็บจากการหนีบหรืออันตรายจากการล้ม

     - ซีลก้านวาล์วรั่วต่ำเป็นพิเศษ ไม่มีการลดทอนการดูดในระหว่างการดูดซับสูญญากาศในระยะยาว

4.5 การใช้งานทั่วไป

     --การจัดการสูญญากาศที่ป้องกันการระเบิด: เครื่องกำเนิดสุญญากาศ ZU/ZB + ถ้วยดูดบัฟเฟอร์ ZPT สำหรับแบตเตอรี่ลิเธียม สารเคลือบ และตัวเก็บวัสดุป้องกันการระเบิดของอาหาร

     --กระบอกสปริงกลับแบบออกฤทธิ์เดี่ยวสำหรับการยก หนีบ และดีดออกเครื่องมือง่ายๆ

     --การถ่ายโอนการดูดซับด้วยแรงดันลบของฟิล์ม กล่อง และแผ่นแก้วในห้องปฏิบัติการที่ติดไฟและระเบิดได้

     - วงจรตัดการจ่ายอากาศสาขาและวงจรระบายแรงดันการบำรุงรักษาสำหรับอุปกรณ์ที่ป้องกันการระเบิด

5. ตารางเปรียบเทียบ: 50-VFE VS 50-VPE

6. การจับคู่วงจรนิวแมติกที่สมบูรณ์ป้องกันการระเบิดแบบมาตรฐาน

     --เซอร์กิต1: การจัดการสุญญากาศป้องกันการระเบิด (50-VPE54201T):  ชุดอากาศป้องกันการระเบิดแบบไร้น้ำมัน AFC2000 → 50-VPE54201T → ท่อ PU6 → เครื่องกำเนิดสุญญากาศแบบตรง ZU + ถ้วยดูดบัฟเฟอร์ ZPT

    --วงจรที่ 2: การถ่ายโอนกระบอกสูบคู่ป้องกันการระเบิด (50-VFE51201T):  ยูนิตสามอากาศป้องกันการระเบิด AC2000 → 50-VFE51201T เกาะวาล์ว 5 พอร์ต → ท่อ PU8 → กระบอกสูบป้องกันการระเบิดสองทาง SC/SDA

    --วงจรที่ 3: จิ๊กหนีบเดี่ยวที่ป้องกันการระเบิด:  ตัวปรับแรงดันป้องกันการระเบิด AR → 50-VPE500 → ท่อไมโคร PU4 → กระบอกสูบแบบออกทางเดียวขนาดเล็ก MAL

7. ข้อมูลจำเพาะการดำเนินงานด้านความปลอดภัยในการเลือกและป้องกันการระเบิด

    --วงจรสุญญากาศต้องใช้ 50-VPE เท่านั้น:  โครงสร้างสปูลของ 50-VFE ไม่สามารถเปลี่ยนได้หากไม่มีความแตกต่างของแรงดัน การใช้มันกับวงจรสุญญากาศทำให้เกิดความล้มเหลวโดยสิ้นเชิงและความเสี่ยงด้านความปลอดภัยของชิ้นงานจะลดลง ห้ามใช้ยูนิตสาม AC/BC ที่มีเครื่องกำเนิดละอองน้ำมันโดยเด็ดขาดสำหรับระบบสุญญากาศ เนื่องจากการปนเปื้อนของน้ำมันจะปิดกั้นก้าน VPE และทำให้เกิดการรั่วไหล

    --กระบอกสูบแบบ Double-acting ต้องใช้วาล์ว 5 พอร์ต 50-VFE:  VPE แบบ 3 พอร์ตให้เอาต์พุตอากาศเพียงทางเดียวเท่านั้น และไม่สามารถรับรู้ถึงการขยายและหดการเคลื่อนที่แบบสองทิศทางของกระบอกสูบ ไม่สามารถเปลี่ยนวาล์ว 5 พอร์ตได้

     --ห้ามประกอบฐานท่อร่วมแบบผสม:  ฐาน VFE 5 พอร์ต และฐาน VPE 3 พอร์ต มีช่องเปิดช่องอากาศแยกกัน การติดตั้งข้ามจะทำให้เกิดการรั่วไหลของอากาศเต็มวงจรและอุปกรณ์ทำงานผิดปกติ

    --แม่กฎการเดินสายไฟที่ป้องกันการระเบิด:  ต้องใช้เคเบิลแกลนด์โลหะทนไฟชนิด T จากโรงงานดั้งเดิมกับสายเคเบิลที่ปิดสนิท ไม่มีหน้าสัมผัสโลหะที่เปิดอยู่ภายในกล่องสายไฟ ห้ามเปลี่ยนซ็อกเก็ตพลาสติกธรรมดาโดยไม่ได้รับอนุญาต หากพอร์ตไอเสีย PE นำร่องต้องการการระบายน้ำภายนอก ท่อจะต้องนำก๊าซไอเสียไปยังโซนปลอดภัยที่ป้องกันการระเบิดที่กำหนดไว้ เพื่อหลีกเลี่ยงการสะสมของก๊าซไวไฟ

    --ข้อกำหนดการกรองส่วนหน้าของแหล่งจ่ายอากาศ:  ต้องติดตั้งตัวกรองอากาศ AF/AFC (ความแม่นยำ 5μm) ที่ต้นน้ำของวาล์วป้องกันการระเบิด ฝุ่นและไอน้ำที่เข้าสู่ตัววาล์วจะทำให้เกิดการติดขัดของสปูล ซึ่งอาจก่อให้เกิดอันตรายจากการเผาไหม้และการระเบิดภายใต้สภาวะการทำงานที่ป้องกันการระเบิด

     --กฎการบำรุงรักษาและการยกเครื่อง:  ปิดโกลปวาล์ว HSV แบบแมนนวลต้นน้ำและระบายแรงดันท่อที่ตกค้างก่อนถอดชิ้นส่วนเพื่อการบำรุงรักษา ห้ามถอดประกอบตัวเรือนป้องกันการระเบิดภายใต้สถานะมีไฟฟ้าหรือแรงดัน พื้นผิวผสมพันธุ์ที่ทนไฟที่เสียหายจะทำให้ใบรับรองการป้องกันการระเบิดทั้งหมดเป็นโมฆะ

8. สาขาการใช้งานทางอุตสาหกรรม

     สายการประกอบและการเคลือบป้องกันการระเบิดของแบตเตอรี่ลิเธียม ระบบอัตโนมัติในการพ่นสี การควบคุมอัตโนมัติของวาล์วไปป์ไลน์เคมี เวิร์คช็อปฝุ่นการพิมพ์ด้วยหมึก สายการผลิตบรรจุภัณฑ์ป้องกันการระเบิดของอาหาร น้ำมันและก๊าซที่รองรับตัวกระตุ้นแบบนิวแมติก อุปกรณ์ป้องกันการระเบิดที่สะอาดทางเภสัชกรรม อุปกรณ์ควบคุมการระเบิดสำหรับการคัดแยกวัสดุฝุ่น

สรุปประโยคเดียว

     โซลินอยด์วาล์วนำร่องทนไฟซีรีส์ SOLH 50 แบ่งออกเป็นประเภทสปูล 5 พอร์ต 50-VFE สำหรับกระบอกสูบแบบดับเบิ้ลแอคติ้งและแบบป๊อปเพต 50-VPE 3 พอร์ตสำหรับกระบอกสูบสุญญากาศและแบบเปิดเดี่ยว ได้รับการรับรอง Ex d II BT4 / CCC / TIIS ด้วยระดับ IPX6 ซึ่งทำหน้าที่เป็นโซลูชันสวิตช์นิวแมติกที่ปลอดภัยที่ได้รับการรับรองสำหรับสายการผลิตอุตสาหกรรมวัตถุระเบิดโซน 1 และโซน 2 ทั้งหมด
