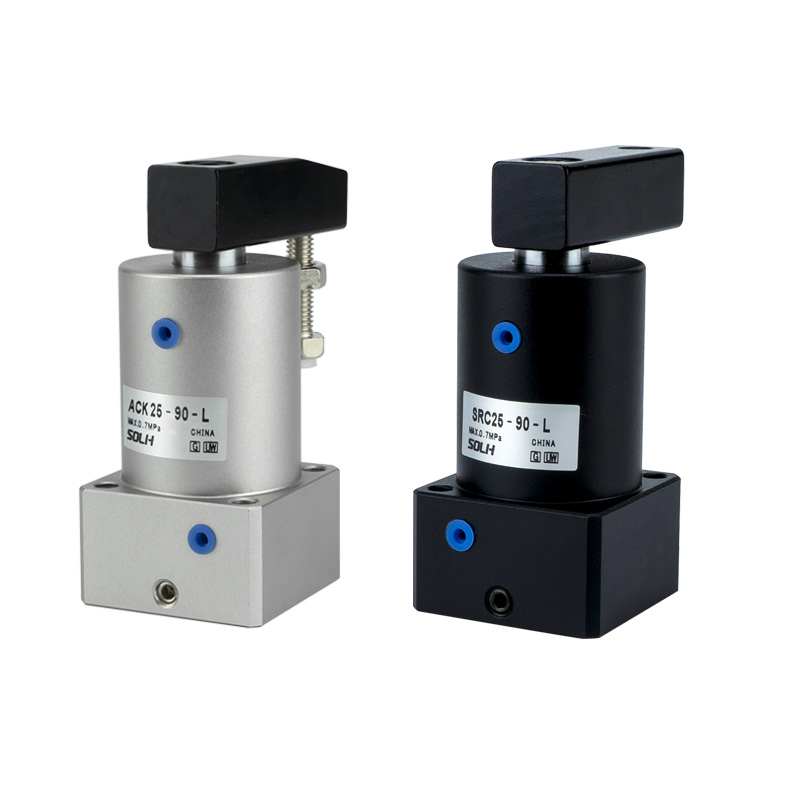

ACK Series กระบอกลมมุม | การหมุน 90°/180° และแคลมป์ลง กระบอกสูบ 2-in-1

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

     ซีรีส์ SOLH ACK เป็นกระบอกสูบมุม 2-in-1 ประสิทธิภาพสูงที่ผสานการหมุน 90°/180° และการเคลื่อนที่แคลมป์เชิงเส้นลง ครอบคลุมขนาดรูตั้งแต่ φ25มม. ถึง φ63มม. ใช้โครงสร้างร่องนำสามทางแบบมืออาชีพเพื่อความแม่นยำสูงและต้านทานโหลดเยื้องศูนย์ที่แข็งแกร่ง แผ่นแรงดันด้านเดียว/สองด้านที่เป็นอุปกรณ์เสริมและทิศทางการหมุนซ้าย/ขวาปรับให้เข้ากับรูปแบบอุปกรณ์ติดตั้งที่หลากหลายได้อย่างเต็มที่ กระบอกสูบ ACK โดดเด่นด้วยความแข็งแกร่งสูง อายุการใช้งานยาวนาน และความสามารถในการจับยึดที่รับภาระหนัก ถูกนำมาใช้กันอย่างแพร่หลายสำหรับสถานีจับยึดชิ้นงานที่มีพื้นที่จำกัดในกระบวนการใช้เครื่องมืออัตโนมัติ การกำหนดตำแหน่งการเชื่อม และการประทับตรา

1. การหมุนแบบผสมและการหนีบ

• ลำดับการทำงานมาตรฐาน: หด → หมุนซ้าย/ขวา 90°/180° → ขยายเพื่อหนีบลง

• รีเซ็ตลำดับ: ถอยกลับเพื่อปลดแคลมป์ → การหมุนย้อนกลับ → ขยายและรีเซ็ต

• การวางตำแหน่งที่มีความแม่นยำสูง: มุมการหมุนมาตรฐาน 90° พร้อมความแม่นยำสูง ±1.5°; สามารถเลือกประเภทการหมุนได้ 180° ช่วยให้วางตำแหน่งชิ้นงานได้ซ้ำและเชื่อถือได้

2. ความแข็งแกร่งสูงและอายุการใช้งานที่ยาวนานขึ้น

• โครงสร้างสามไกด์-ร่อง: การออกแบบการนำทางสามทิศทางที่ได้รับการปรับปรุงให้มีเสถียรภาพในการเคลื่อนไหวที่โดดเด่น ความแม่นยำในการนำทางสูง และความสามารถในการป้องกันการโก่งตัวที่แข็งแกร่ง ต้านทานโหลดเยื้องศูนย์ในระหว่างการจับยึดได้อย่างมีประสิทธิภาพ

• การกำหนดค่าวัสดุที่มีความแข็งแรงสูง: ก้านลูกสูบใช้เหล็กกล้าโลหะผสมพิเศษพร้อมกระบวนการอบชุบเพื่อให้ทนทานต่อการสึกหรอและความทนทานเป็นเลิศ ตัวกระบอกสูบผ่านการชุบอโนไดซ์อย่างหนักเพื่อเพิ่มความต้านทานการกัดกร่อนและความแข็งแกร่งของโครงสร้าง

• ซีลนำเข้าระดับพรีเมี่ยม: ใช้วัสดุซีลนำเข้าที่มีความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานที่ซับซ้อนได้อย่างดีเยี่ยม ลดการรั่วไหลของอากาศได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานโดยรวมของกระบอกสูบได้อย่างมาก

3. การติดตั้งที่ยืดหยุ่นและการกำหนดค่าที่หลากหลาย

• ประเภทแผ่นเพลทแรงดันเสริม: แผ่นดันด้านเดียว ACK สำหรับชิ้นงานแคบ แผ่นกดสองด้านของ ACKD สำหรับชิ้นงานที่กว้าง ครอบคลุมความต้องการในการจับยึดชิ้นงานที่หลากหลาย

• ทิศทางการหมุนที่ปรับได้: L (หมุนซ้ายทวนเข็มนาฬิกา) และ R (หมุนขวาตามเข็มนาฬิกา) เป็นตัวเลือกเพื่อให้ตรงกับเค้าโครงสถานีในสถานที่ต่างกัน

• การออกแบบการติดตั้งแบบสากล: มีรูทะลุด้านล่าง 4 รูสำหรับยึดโดยตรง รองรับการติดตั้งหน้าแปลน ร่องสวิตช์มาตรฐานที่สงวนไว้ช่วยให้ติดตั้งสวิตช์แม่เหล็กเพื่อการตรวจจับตำแหน่งได้อย่างสะดวก

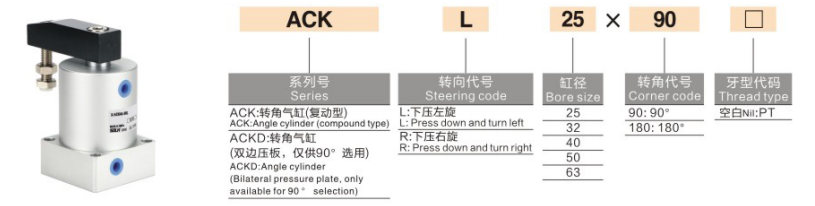

กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

1. ตัวอย่างโมเดลทั่วไป: ACKL25-90, ACKDR40-90

2. ตัวอย่างการสั่งซื้อมาตรฐาน

• การหมุนซ้ายด้านเดียว 90°: ACKL25-90 (เจาะ φ25, หมุนซ้าย, มุมมาตรฐาน 90°)

• การหมุนขวาสองด้าน 90°: ACKDR32-90 (เจาะ φ32 แผ่นสองด้าน หมุนขวา มุม 90°)

• ประเภทงานหนักเจาะขนาดใหญ่: ACKL63-90 (รูสูงสุด φ63, การหมุนซ้าย, มุม 90° สำหรับการแคลมป์ที่รับน้ำหนักมาก)

พารามิเตอร์ทางเทคนิคทั่วไป (20°C, สภาพมาตรฐาน 0.5MPa)

1. ข้อมูลจำเพาะพื้นฐาน

• โหมดการทำงาน: การเคลื่อนที่แบบสารประกอบออกฤทธิ์สองเท่า (การหมุน + การหนีบลง)

• ช่วงแรงดันใช้งาน: 0.15~1.0MPa; แรงดันพิสูจน์: 1.5MPa

• อุณหภูมิแวดล้อม: -20°C~80°C

• ความเร็วการทำงานของลูกสูบ: 50~200มม./วินาที

• มุมการหมุน: 90° (มาตรฐาน); 180° (อุปกรณ์เสริม)

• จังหวะหนีบมาตรฐาน: φ25=12มม.; φ32=16มม.; φ40=20มม.; φ50=25มม.; φ63=30มม

2. แรงหนีบตามทฤษฎี (หน่วย: N @0.5MPa)

3. น้ำหนักผลิตภัณฑ์ (หน่วย: กก. @90° รุ่นมาตรฐาน)

สถานการณ์การใช้งานทั่วไป

• เครื่องมือกลและอุปกรณ์เชื่อม: เหมาะอย่างยิ่งสำหรับการหนีบตำแหน่งชิ้นงาน การเชื่อมยึด และสถานีปั๊มป้องกันการขยับ การหมุนและการหนีบแบบ 2-in-1 แบบบูรณาการช่วยลดความยุ่งยากในโครงสร้างทางกลและประหยัดพื้นที่ในการติดตั้ง

• การประมวลผลชิ้นส่วนอิเล็กทรอนิกส์และความแม่นยำ: เหมาะสำหรับการหนีบพาเลท การยึดจิ๊ก และการวางตำแหน่งชิ้นส่วนที่มีความแม่นยำสูง มีความแม่นยำในการกำหนดตำแหน่งสูงและการสร้างฝุ่นต่ำ ตรงตามข้อกำหนดด้านความแม่นยำและความสะอาดที่เข้มงวด

• กลไกการถ่ายโอนอัตโนมัติ: ใช้กันอย่างแพร่หลายสำหรับการจำกัดโต๊ะหมุน การวางตำแหน่งกลไกการพลิก และสถานีจับยึดช่วงชักสั้น ให้ประสิทธิภาพการเคลื่อนที่แบบผสมที่เสถียร ราบรื่น และทำซ้ำได้

• สภาพการทำงานซ่อมงานหนัก: ด้วยแรงจับยึดที่แข็งแกร่งและความสามารถในการรับน้ำหนักที่ต้านการเยื้องศูนย์ได้ดีเยี่ยม ทำให้สามารถปรับให้เข้ากับการจับยึดชิ้นงานที่มีน้ำหนักมาก การยึดแม่พิมพ์ และการวางตำแหน่งที่มีความแม่นยำสูงในการรับน้ำหนักมากได้อย่างสมบูรณ์แบบ

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

1. การเลือกขนาดเจาะ: เลือกขนาดรูตามแรงจับยึดจริง ตรวจสอบให้แน่ใจว่าแรงยึดตามทฤษฎี≥โหลดจริง× 1.5 ปัจจัยด้านความปลอดภัย จัดลำดับความสำคัญ φ40 หรือรูที่ใหญ่กว่าสำหรับสภาพการทำงานหนัก

2. การเลือกจังหวะ: จังหวะการหนีบมาตรฐานมีตั้งแต่ 12 มม. ถึง 30 มม. สำรองระยะระยะชัก 3~5 มม. ตามความสูงของชิ้นงาน เพื่อหลีกเลี่ยงการแทรกแซงทางกลระหว่างการทำงาน

3. การเลือกการกำหนดค่า

￮ ประเภทแผ่นดัน: เลือกเพลตด้านเดียว ACK สำหรับชิ้นงานแคบ เลือกแผ่นสองหน้า ACKD สำหรับชิ้นงานกว้าง

￮ ทิศทางการหมุน: เลือกการหมุนซ้าย L หรือการหมุนขวา R ตามเค้าโครงสถานีจริงและเงื่อนไขการรบกวนทางกลไก

สรุปประโยคเดียว

     กระบอกสูบมุมซีรีส์ SOLH ACK ใช้โครงสร้างร่องนำสามร่องที่มีความแม่นยำสูง รองรับการหมุน 90°/180° และการรวมแคลมป์ด้านล่าง ด้วยแผ่นแรงดันด้านเดียวหรือสองด้านที่เป็นอุปกรณ์เสริม การหมุนซ้าย/ขวาที่ยืดหยุ่น และประสิทธิภาพการป้องกันการโก่งตัวของโหลดหนักที่ยอดเยี่ยม จึงเป็นโซลูชันการจับยึดที่มีความแข็งแกร่งสูงและอายุการใช้งานยาวนานสำหรับสถานีฟิกซ์เจอร์อัตโนมัติที่มีพื้นที่จำกัดต่างๆ
