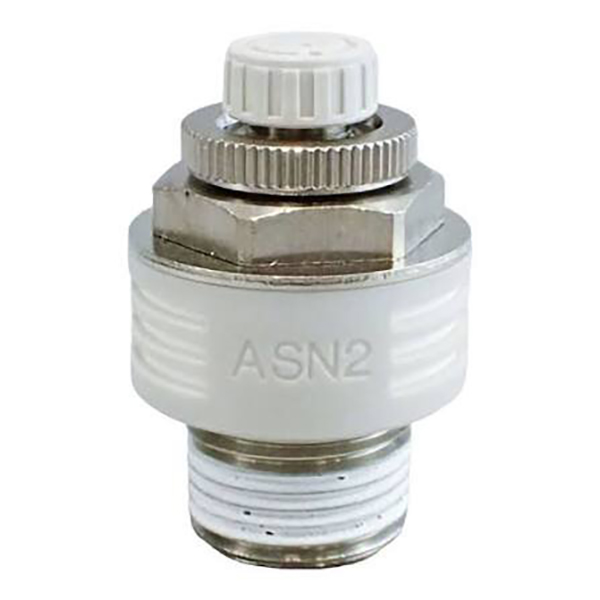

วาล์วปีกผีเสื้อไอเสียซีรีส์ ASN2 พร้อมตัวเก็บเสียง

วาล์วปีกผีเสื้อไอเสียซีรีส์ ASN2 พร้อมตัวเก็บเสียง | ระบบควบคุมความเร็วและวาล์วลดเสียงรบกวนในตัว

ยี่ห้อ: SOLH โดย Richge Technology | วาล์วเก็บเสียงปีกผีเสื้อแบบใช้ลมในตัวที่เข้ากันได้กับ SMC

1. ภาพรวมผลิตภัณฑ์

     ซีรี่ส์ SOLH ASN2 คือวาล์วปีกผีเสื้อไอเสียแบบออลอินวันพร้อมตัวเก็บเสียงในตัวออกแบบมาเป็นพิเศษสำหรับการติดตั้งโดยตรงบนพอร์ตไอเสีย EXH ของโซลินอยด์วาล์วแบบนิวแมติก มันรวมการควบคุมความเร็วไอเสียและฟังก์ชันการลดเสียงรบกวนไว้ในยูนิตเดียว ทำให้ไม่จำเป็นต้องติดตั้งตัวเก็บเสียงแยกต่างหาก ASN2-A ชนิดเรซินที่ได้รับการอัพเกรดใช้โครงสร้างการควบคุมวาล์วเข็มที่มีความแม่นยำและการออกแบบการปรับป้องกันการตกหล่น โดดเด่นด้วยตัวเครื่องที่มีน้ำหนักเบา การปรับขนาดที่แม่นยำ และฟังก์ชันล็อคแบบกดลง เป็นโซลูชันควบคุมความเร็วไอเสียที่คุ้มค่า ประหยัดพื้นที่ และมีความเสถียรสูงสำหรับวงจรโซลินอยด์วาล์วนิวแมติกมาตรฐาน

2. ฟังก์ชั่นการทำงานหลักและข้อดี

     • การติดตั้งพอร์ตโซลินอยด์ EXH แบบพิเศษ: แตกต่างจากวาล์วปีกผีเสื้อที่ปลายกระบอกสูบ ASN2 ได้รับการติดตั้งเฉพาะบนพอร์ตไอเสียของวาล์วโซลินอยด์ เพื่อการควบคุมความเร็วการควบคุมความเร็วของทางออกอย่างมืออาชีพ โดยปรับโครงร่างวงจรนิวแมติกโดยรวมให้เหมาะสม

     • ตรรกะการควบคุมปริมาณไอเสียที่แม่นยำ: การควบคุมปริมาณเต้าเสียบมาตรฐาน การหมุนตามเข็มนาฬิกาจะช่วยลดการไหลเวียนของอากาศเพื่อให้กระบอกสูบเคลื่อนที่ช้าลง การหมุนทวนเข็มนาฬิกาจะเพิ่มการไหลเวียนของอากาศเพื่อการทำงานที่เร็วขึ้น ทำให้สามารถปรับความเร็วได้แบบไม่มีขั้นตอน

     • ตัวเก็บเสียงแบบรวมประสิทธิภาพสูง: โครงสร้างลดเสียงรบกวนประสิทธิภาพสูงในตัว สามารถลดเสียงรบกวนได้มากกว่า 20dB แม้ภายใต้สภาวะการไหลสูงสุด ช่วยแก้ปัญหามลพิษทางเสียงจากไอเสียจากลมได้อย่างมีประสิทธิภาพ

     • โครงสร้างป้องกันการตกของวาล์วเข็ม: ลูกบิดปรับใช้การออกแบบป้องกันการคลายและป้องกันการหล่น ป้องกันไม่ให้ลูกบิดหลุดและการเบี่ยงเบนพารามิเตอร์ที่เกิดจากการสั่นสะเทือนของอุปกรณ์ในระยะยาว ทำให้มั่นใจได้ถึงการทำงานในระยะยาวที่มั่นคง

3. กฎการเข้ารหัสโมเดลและคำจำกัดความข้อกำหนด

     ตัวอย่างโมเดลทั่วไป: ASN2-02A

     • เช่นN2: รหัสซีรีส์สำหรับวาล์วปีกผีเสื้อแบบรวมพร้อมตัวเก็บเสียง

     • รหัสคาลิเบอร์: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • คำต่อท้าย: อัพเกรดประเภทเรซินน้ำหนักเบา พร้อมโครงสร้างล็อคแบบกดลงและหน้าต่างสเกลวัดที่แม่นยำ

     • คำต่อท้าย: เคลือบเกลียวด้วยสารซีลเพื่อเพิ่มความแน่นหนา

     • ยังไม่มีคำต่อท้าย: NPT เธรดมาตรฐานอเมริกัน (เธรด R เริ่มต้นไม่มีส่วนต่อท้าย)

4. ข้อมูลจำเพาะและพารามิเตอร์มาตรฐานแบบเต็มซีรี่ส์

5. พารามิเตอร์ทางเทคนิคหลัก

6. คุณสมบัติที่ได้รับการอัพเกรดของประเภทเรซิน ASN2-A

     • การออกแบบที่มีน้ำหนักเบาเป็นพิเศษ: ใช้วัสดุเรซินที่มีความแข็งแรงสูง น้ำหนักลดลงประมาณ 80% เมื่อเทียบกับตัวเครื่องที่เป็นโลหะแบบดั้งเดิม ช่วยลดภาระบนพอร์ตไอเสียของโซลินอยด์วาล์ว

     • หน้าต่างมาตราส่วนที่แม่นยำ: มีตัวแสดงสเกลเวอร์เนีย รองรับการปรับไมโครวงกลม 1/4 พารามิเตอร์การไหลสามารถมองเห็นได้และวัดปริมาณได้ ทำให้มีการจัดการการไหลที่เป็นมาตรฐานและทำซ้ำได้

     • การล็อคแบบกดลงที่สะดวก: นวัตกรรมโครงสร้างการล็อคด้วยลูกบิดแบบกดลง หลังจากปรับความเร็วแล้ว การกดปุ่มสามารถล็อคตำแหน่งพารามิเตอร์ได้ ป้องกันการดริฟท์ความเร็วที่เกิดจากการสั่นสะเทือนของอุปกรณ์ได้อย่างมีประสิทธิภาพ และรับประกันความแม่นยำในการทำงานที่สม่ำเสมอ

7. ความแตกต่างในการเลือกรุ่น: ซีรี่ส์ ASN2 กับ AS / ASV / เอเอสซี

8. แนวทางการติดตั้งและข้อควรระวัง

     • วิธีการติดตั้งมาตรฐาน: ขันสกรูวาล์วเข้ากับวาล์วโซลินอยด์วาล์ว EXH โดยตรงโดยให้ตัววาล์วหันออกด้านนอก เพื่อสงวนพื้นที่การทำงานเพียงพอสำหรับการปรับความเร็วในแต่ละวัน

     • ข้อจำกัดของวงจรที่ใช้งานได้: ไม่สามารถใช้ได้กับวงจรที่มีเช็ควาล์วตำแหน่งตรงกลางและวาล์วทางเดียวที่ควบคุมโดยนักบิน ซึ่งอาจทำให้เกิดการทำงานของกระบอกสูบผิดปกติและการทำงานไม่เสถียร

     • การดำเนินการล็อคแบบป้องกันการสั่นสะเทือน: หลังจากเสร็จสิ้นการไหลเวียนของอากาศและการแก้ไขความเร็วแล้ว ให้ล็อคปุ่มปรับเพื่อหลีกเลี่ยงการเบี่ยงเบนความเร็วในการทำงานที่เกิดจากการสั่นสะเทือนของอุปกรณ์ในระยะยาว

สรุปประโยคเดียว

     ซีรีส์ SOLH ASN2 เป็นวาล์วปีกผีเสื้อและตัวเก็บเสียงในตัวสำหรับพอร์ตไอเสียของวาล์วโซลินอยด์โดยเฉพาะ โดดเด่นด้วยการลดเสียงรบกวน ความเร็วที่ปรับได้ที่แม่นยำ โครงสร้างป้องกันการตกกระแทก และตัวเลือกการอัพเกรดเรซินน้ำหนักเบา ทำให้การติดตั้งวงจรนิวแมติกส์ง่ายขึ้น ลดเสียงรบกวนจากไอเสีย และเป็นอุปกรณ์เสริมการควบคุมความเร็วที่ประหยัดที่สุดและอุปกรณ์เสริมลดเสียงรบกวนสำหรับระบบโซลินอยด์นิวแมติกมาตรฐาน
