ยี่ห้อ: SOLH โดย Richge Technology

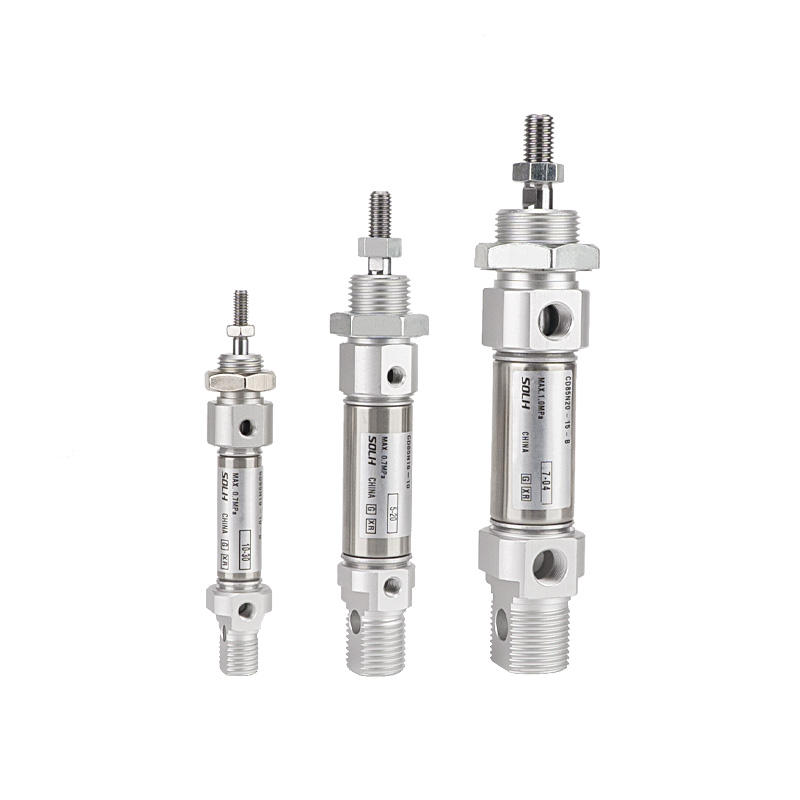

กระบอกสูบมินิสแตนเลสซีรีส์ SOLH C85 เป็นไปตามมาตรฐานสากล ISO 6432 ช่วงรู φ8~25มม. คุณสมบัติ: รูปร่างกะทัดรัด ทนต่อการกัดกร่อน ประสิทธิภาพความเร็วสูงและความถี่สูง การทำงานแบบไร้น้ำมัน ใช้กันอย่างแพร่หลายในอาหาร ยา อิเล็กทรอนิกส์ และอุปกรณ์ระบบอัตโนมัติแบบนิวแมติกทั่วไป
1. มาตรฐาน: ISO 6432 (φ8–φ25) ขนาดการติดตั้งอเนกประสงค์สำหรับตลาดกระบอกสูบขนาดเล็กทั่วโลก
2. วัสดุ: 304 กระบอกสแตนเลส, ก้านลูกสูบและน็อตล็อค; กันสนิม เหมาะสำหรับสภาพการทำงานที่มีความชื้น กรดอ่อน และด่างอ่อน
3. โครงสร้าง: ฝาปิดปลายแบบม้วน ไม่มีก้าน ทรงกระบอกตรง ขนาดเล็กและน้ำหนักเบา
4. ตัวแปรการดำเนินงาน
- ก้านเดี่ยวทำหน้าที่สองครั้ง (มาตรฐาน)
-- การแสดงเดี่ยว (สปริงกลับ / สปริงขยาย)
- กระบอกสูบซิงโครนัสก้านคู่
-- C85K ชนิดก้านไม่หมุน
5. เบาะ: เบาะยางมาตรฐาน; เบาะลม (ต่อท้าย C) เป็นอุปกรณ์เสริมสำหรับ φ10–25 เพื่อลดแรงกระแทกภายใต้การเคลื่อนไหวด้วยความเร็วสูง
6. การปิดผนึก: ซีลแบบสองทิศทางพิเศษพร้อมร่องอ่างเก็บน้ำน้ำมัน ความดันเริ่มต้นต่ำ อายุการใช้งานยาวนานภายใต้สภาพการทำงานที่ปราศจากน้ำมัน
7. การตรวจจับตำแหน่ง: วงแหวนแม่เหล็กในตัว (รหัส D) เป็นตัวเลือก; โหมดการติดตั้งสวิตช์แม่เหล็ก: A = ร่องแทร็ก B = ร่องแถบเหล็ก

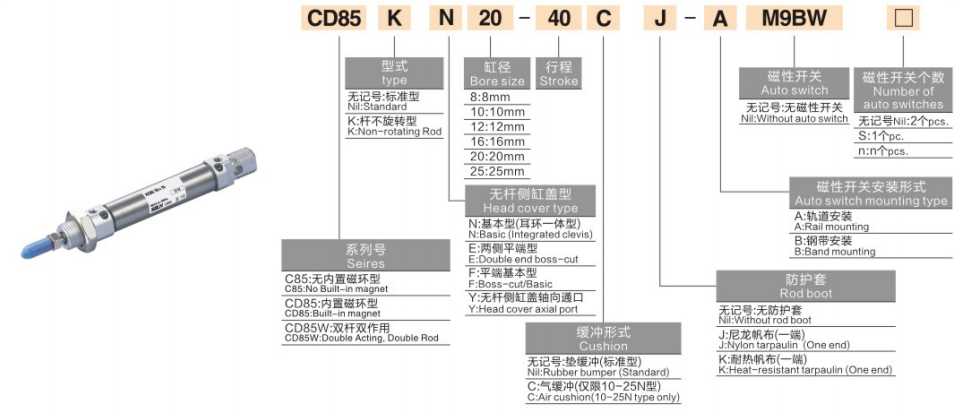

1. ตัวอย่างรุ่น：CD85N25-100C-B
|
เซ็กเมนต์ |
รหัส |
คำนิยาม |
| C85 |
ซีรี่ส์ฐาน |
กระบอกสแตนเลสขนาดเล็ก ISO6432 |
|
D |
ตัวเลือกแม่เหล็ก |
D=วงแหวนแม่เหล็กในตัว; ว่างเปล่า=ไม่มีแม่เหล็ก |
| N/F/E/เค |
รหัสตัวแปร |
N=เคลวิสแบบรวมประเภทพื้นฐาน F=แบบปลายแบน E=การแสดงเดี่ยว K=แกนไม่หมุน |
|
25 |
ขนาดเจาะ (มม.) |
8,10,12,16,20,25 |
|
100 |
ความยาวช่วงชัก |
สูงสุด 400 มม. สำหรับการแสดงสองครั้ง |
|
C |
เบาะ |
ช่องว่าง=เบาะยาง; C=เบาะลม (มี φ10~25) |
|
B |
สวิตช์เมาท์ |
A=ร่องติดตาม; B=ร่องรัดเหล็ก |
2. ตัวอย่างอ้างอิงการสั่งซื้อ: CD85N16-50
--แบบพื้นฐาน เจาะ 16 จังหวะ 50 มีแม่เหล็กในตัว เบาะยาง
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
| ขนาดเจาะ |
φ8,10,12,16,20,25 มม |
| แรงดันใช้งาน |
0.1–1.0MPa; ความดันเริ่มต้นขั้นต่ำ:0.05MPa |
| พิสูจน์ความดัน |
1.5MPa |
| อุณหภูมิแวดล้อม |
-10~+70°C; -10~+60°C สำหรับรุ่นที่ติดตั้งแม่เหล็ก |
| ความเร็วลูกสูบ |
50–1500 มม./วินาที เหมาะสำหรับการสับเปลี่ยนความถี่สูง |
| เบาะ |
เบาะยางมาตรฐาน เบาะลมเสริม (φ10–25) |
| ด้ายแอร์พอร์ต |
M5×0.8 (φ8–16); G1/8 (φ20–25) |
| การหล่อลื่น |
รองรับการทำงานแบบหล่อลื่นล่วงหน้าและไร้น้ำมัน |
| ความอดทนต่อโรคหลอดเลือดสมอง |
±1.0 มม |
| เจาะ (มม.) |
แรงขับ (N) |
แรงดึง (N) |
โหลดแนวนอนอ้างอิง (กก.) |
|
8 |
30 |
27 |
1.5 |
| 10 |
47 |
43 |
2.3 |
| 12 |
68 |
62 |
3.4 |
| 16 |
121 |
110 |
6.0 |
| 20 |
188 |
172 |
9.4 |
| 25 |
294 |
270 |
14.7 |
1. ตัวเลือกการติดตั้ง ISO6432
-- N: ประเภทพื้นฐานพร้อมเคลวิสในตัว (ยอดนิยม)
-- F: การติดตั้งตามแนวแกนปลายแบน
-- L: ขาตั้งเดี่ยว / M: ขาตั้งคู่
-- G: ตัวยึดหน้าแปลน
-- NU: การติดตั้งเคลวิส Trunnion
2. เวอร์ชันอนุพันธ์หลัก
-- CD85: มีวงแหวนแม่เหล็กในตัว เข้ากันได้กับเซ็นเซอร์แม่เหล็ก
-- C85K: ก้านลูกสูบสี่เหลี่ยมไม่หมุน วางตำแหน่งป้องกันการบิด
-- C85E: การแสดงเดี่ยว (สปริงกลับ / สปริงขยาย)
-- CWCD85E: กระบอกสูบแบบสองก้าน, การเคลื่อนที่แบบซิงโครนัส
1. ✅โอกาสที่ต้องการสำหรับ C85
-- อุตสาหกรรมอาหาร ยา และอิเล็กทรอนิกส์: สแตนเลส เกรดสะอาด ป้องกันการกัดกร่อน
-- รอบความเร็วสูงและความถี่สูง: จังหวะสั้น 50–1500 มม./วินาที
-- รูปแบบอุปกรณ์ขนาดกะทัดรัด: ตัวเครื่องทรงกระบอกบาง φ8–25
-- สภาพแวดล้อมการประชุมเชิงปฏิบัติการชื้นและมีฤทธิ์กัดกร่อนเล็กน้อย
-- ความต้องการการแลกเปลี่ยนทั่วโลก: มิติสากล ISO6432 สำหรับการทดแทนโดยตรง
1. การเลือกเจาะ: คำนวณแรงขับและโหลดแนวนอน สำรองอัตราความปลอดภัย≥50% เลือกรูที่เล็กลงเพื่อการทำงานที่มีความถี่สูงขึ้น
2. การยืนยันระยะชัก: เพิ่มระยะขอบพิเศษ 10–20 มม. ระยะชักสูงสุด 400 มม.
3. การเลือกการกำหนดค่า
- แม่เหล็กในตัว: เพิ่มรหัส D
- การลดแรงกระแทกที่ความเร็วสูง: เลือกเบาะลม C ต่อท้าย
-- ข้อกำหนดป้องกันการบิด: เลือกเวอร์ชัน K ที่ไม่หมุน
-- แบบฟอร์มการติดตั้งแบบจับคู่: N/F/L/M/G ตามโครงสร้างอุปกรณ์
กระบอกสูบขนาดเล็กสเตนเลสสตีล ISO6432 ของ SOLH C85/CD85 สามารถใช้แทนกันได้กับซีรีส์ SMC นำเข้า รองรับการทำงานแบบไร้น้ำมันความเร็วสูง วิธีการติดตั้งหลายวิธี และแกนป้องกันการหมุนที่เป็นอุปกรณ์เสริม ตัวกระตุ้นเชิงเส้นตรงที่เหมาะสำหรับสายการผลิตอัตโนมัติด้านอาหาร การแพทย์ และอิเล็กทรอนิกส์
