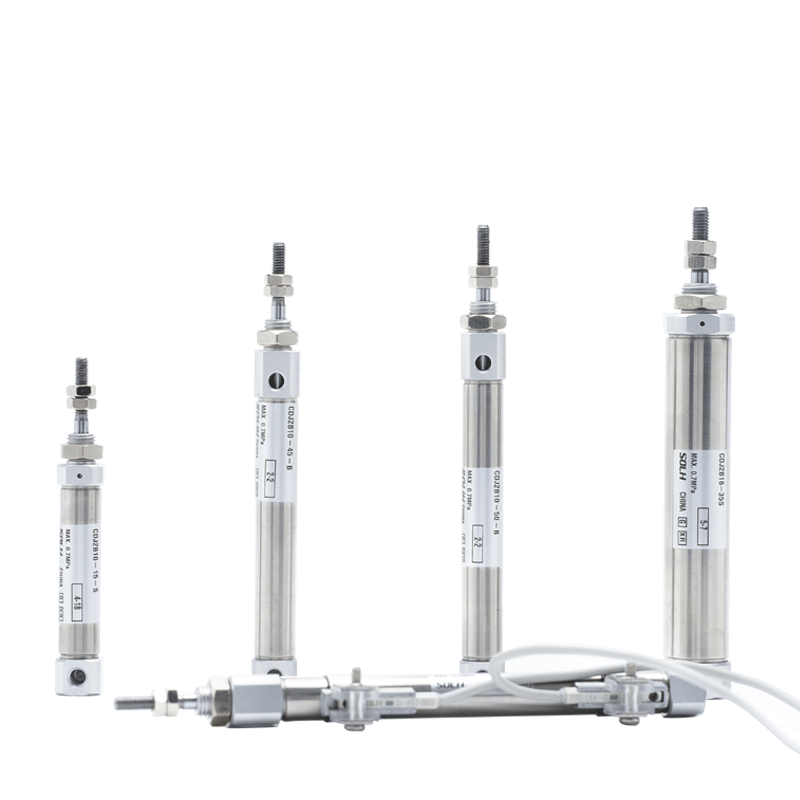

กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CDJ2 (การแสดงสองครั้ง / เดี่ยว)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     SOLH CDJ2 ซีรีส์เป็นมินิกระบอกสเตนเลสชนิดปากกาพร้อมวงแหวนแม่เหล็ก สามารถใช้แทนกันได้กับซีรีส์ SMC CJ2 ขนาดรู: φ6 / 10 / 16มม. คุณสมบัติที่โดดเด่น: โครงร่างกะทัดรัดเป็นพิเศษ โครงสร้างน้ำหนักเบา ทนต่อการกัดกร่อน และการทำงานความถี่สูงความเร็วสูงที่มั่นคง ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ การแพทย์ การแปรรูปอาหารและสถานีพื้นที่จำกัดอัตโนมัติที่มีความแม่นยำ ตัวกระตุ้นเชิงเส้นขนาดเล็กกระแสหลัก

โครงสร้างหลักและคุณสมบัติการออกแบบ

   1. ข้อกำหนดมาตรฐาน: ตรงกับมาตรฐานมิติกระบอกสูบขนาดเล็กของ SMC (ไม่ใช่มาตรฐาน ISO) ขนาดการติดตั้งสากลในอุตสาหกรรม

   2. วัสดุ: 304 กระบอกสแตนเลสและก้านลูกสูบ กันสนิมและทนต่อการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมการผลิตที่ชื้น กรดอ่อน ด่างอ่อน และสภาพแวดล้อมการผลิตที่สะอาด

   3. โครงสร้าง: กระบอกทรงกลมตรง, ฝาปิดปลายแบบจีบ, การออกแบบที่ไม่มีก้านผูก, ปริมาตรขนาดเล็กพิเศษ CDJ2-16×100 เท่านั้น 120ก.

   4. ตัวแปรการดำเนินงาน

      -- CDJ2B Double Acting: การจ่ายอากาศที่ปลายทั้งสองด้าน รุ่นมาตรฐานสากล

      - CDJ2E การแสดงเดี่ยว: การกลับมาของสปริง; CDJ2ET: สปริงยืดออก

     -- CDJ2KB ไม่หมุน: ก้านลูกสูบหกเหลี่ยมสำหรับการป้องกันการบิดและการวางตำแหน่งที่แม่นยำ

   5. เบาะ: เบาะยางมาตรฐาน; เบาะลม (ต่อท้าย Z) เป็นอุปกรณ์เสริมสำหรับการใช้งานที่ความเร็วสูงเพื่อลดแรงกระแทกและเสียงรบกวน

   6. การปิดผนึก: ซีลแรงเสียดทานต่ำพร้อมร่องอ่างเก็บน้ำน้ำมัน แรงดันเริ่มต้นต่ำ (0.06MPa) การทำงานแบบไร้น้ำมัน อายุการใช้งาน ≥5 ล้านรอบ

   7. การตรวจจับตำแหน่ง: วงแหวนแม่เหล็กในตัวเข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ M9B / A93 / Z73 สำหรับการตรวจสอบตำแหน่งลูกสูบ

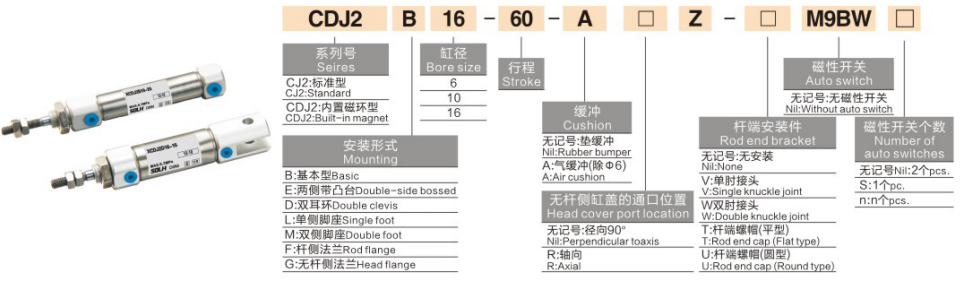

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：CDJ2B16-50Z-B

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- CDJ2B10-30-B：Bore10, stroke30, การแสดงสองครั้ง, เบาะยาง, ติดตั้งแม่เหล็ก

     -- CDJ2E6-15-B：Bore6, stroke15, สปริงกลับทางเดียว

     -- CDJ2KB16-50-B：Bore16, stroke50, ก้านลูกสูบหกเหลี่ยมไม่หมุน

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

แรงดึงและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว หน่วย:N)

   1. การแสดงคู่ CDJ2B

   2. การแสดงเดี่ยว CDJ2E (สปริงกลับ @0.5MPa)

แบบฟอร์มการติดตั้งและแบบจำลองอนุพันธ์

   1. อุปกรณ์ติดตั้ง

     -- B ประเภทพื้นฐาน: การติดตั้งโดยตรงผ่านเธรดฝาท้าย (ใช้กันอย่างแพร่หลาย)

     -- หน้าแปลน F: ตัวยึดหน้าแปลนด้านคัน / ด้านหัว

     -- L ตัวยึดเท้า: การยึดด้วยเท้าเดียว

     -- D ปิ๊นคู่: ปิ๊นคู่หลัง (φ10/16)

     -- ตัวยึด E Boss: ตัวยึดแบบหลายทิศทางบนฝาปิดท้าย

   2. ชุดอนุพันธ์หลัก

     -- CDJ2B: การแสดงสองเท่าแบบมาตรฐาน

     -- CDJ2E: การแสดงเดี่ยว, การดึงสปริง (การดึงกลับอัตโนมัติหลังจากการตัดด้วยอากาศ)

     -- CDJ2ET: การแสดงเดี่ยว, สปริงขยาย (ขยายอัตโนมัติหลังจากตัดอากาศ)

     -- CDJ2KB: ก้านลูกสูบหกเหลี่ยมไม่หมุน

     -- CDJ2RB: รุ่นเพรียวบางที่ติดตั้งโดยตรงโดยไม่ต้องติดตั้งบอส

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะ: คำนวณแรงขับ/โหลดที่ต้องการ สำรองอัตราความปลอดภัย≥50% เลือกรูที่เล็กลงเพื่อให้ได้ความเร็วรอบที่สูงขึ้น

   2. การยืนยันโรคหลอดเลือดสมอง: เพิ่มระยะขอบพิเศษ 10 ~ 20 มม. สำหรับการเดินทางที่มีประสิทธิภาพ ระยะชักสูงสุด: การแสดงสองครั้ง 200 มม. การแสดงเดี่ยว 100 มม.

   3. การจับคู่การกำหนดค่า

     - ประเภทการดำเนินการ: การแสดงสองครั้ง → B; การดึงสปริงแบบออกฤทธิ์เดี่ยว → E; ตำแหน่งป้องกันการบิด → KB

     - เบาะ: การทำงานด้วยความเร็วสูงเลือกเบาะลม Z

     - ข้อเสนอแนะตำแหน่ง: เลือกรุ่นที่ติดตั้งแม่เหล็ก จับคู่สวิตช์แม่เหล็ก M9B/A93

สรุปประโยคเดียว

     กระบอกสูบขนาดเล็กชนิดปากกาสแตนเลส SOLH CDJ2 สามารถใช้แทนกันได้กับ SMC CJ2 ซึ่งมีให้เลือกทั้งแบบก้านหกเหลี่ยมแบบสองทาง แบบเดี่ยว และไม่หมุน สามารถเลือกยาง/เบาะลมได้ การออกแบบที่ปราศจากน้ำมันที่ทนทานต่อการกัดกร่อน ตัวกระตุ้นเชิงเส้นขนาดเล็กความถี่สูงขนาดกะทัดรัดในอุดมคติสำหรับอุปกรณ์อิเล็กทรอนิกส์ การแพทย์ และอุปกรณ์อัตโนมัติด้านอาหาร
