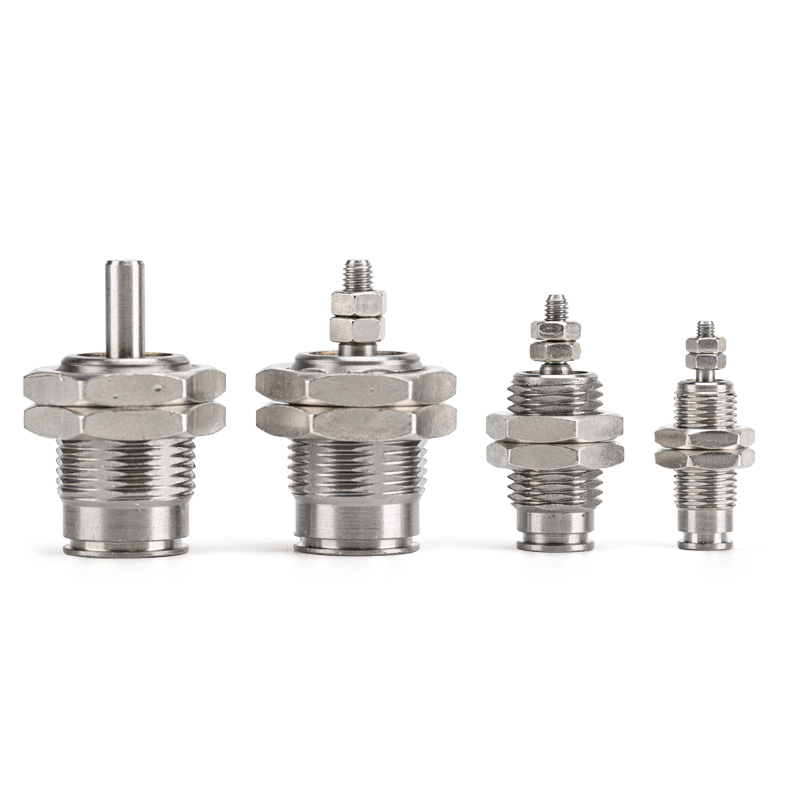

CJP Series กระบอกพินแสดงการทำงานเดี่ยว (กระบอกไมโครระยะชักสั้น)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     SOLH CJP ซีรีส์เป็นกระบอกสูบแบบสปริงกลับทางเดียว คุณลักษณะหลัก: ตัวเครื่องสั้นเป็นพิเศษ ระยะการติดตั้งขั้นต่ำ แรงผลักทิศทางเดียว และการรีเซ็ตสปริงอัตโนมัติเมื่อตัดอากาศ เหมาะสำหรับการเคลื่อนที่แบบกด-ดึงที่มีความแม่นยำในทิศทางเดียวภายใต้พื้นที่จำกัด โหลดที่เบา และสถานีจังหวะสั้นความถี่สูง เป็นรุ่นคลาสสิกสำหรับการใช้งานในการขับขี่ทางเดียวขนาดเล็ก

โครงสร้างหลักและคุณสมบัติการออกแบบ

     - โหมดขับเคลื่อน: การแสดงเดี่ยว (สปริงกลับ) ขยายออกเมื่อมีการจ่ายอากาศ ดึงกลับอัตโนมัติด้วยสปริงโดยไม่มีแรงดันอากาศเพื่อการทำงานที่ปลอดภัย

     -- ขนาดกระบอกสูบ: Ø4 / 6 / 10 / 16 มม. ครอบคลุมช่วงน้ำหนักบรรทุกระดับไมโครถึงเบา (0.1~3 กก.)

     - โครงสร้าง: ตัวเรือนทองเหลืองอโนไดซ์แข็ง, ก้านลูกสูบสแตนเลส, ไม่มีเบาะในตัว โครงร่างสั้นเป็นพิเศษ สำหรับการติดตั้งแผงหรือการฝังแบบฝังภายในอุปกรณ์

     -- ประเภทการติดตั้ง: การกำหนดค่าหลักสองแบบ — การติดตั้งบนแผงควบคุม (B) และการติดตั้งแบบฟลัช (S)

     -- วัสดุและการซีล: ตัวเรือนทองเหลือง + ซีล NBR การทำงานแบบไร้น้ำมัน เข้ากันได้กับสภาพแวดล้อมที่สะอาดและมีน้ำมันเล็กน้อย อายุการใช้งานของกลไก ≥3 ล้านรอบ

     -- ตัวเลือกเซ็นเซอร์: รุ่น CDJP พร้อมวงแหวนแม่เหล็กในตัว รองรับสวิตช์แม่เหล็กหนึ่งตัวเพื่อการตรวจจับตำแหน่งที่ขยายออกไป

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างโมเดล：CJPB6-10

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- CJPB4-5：เจาะ 4, จังหวะ 5, แผงยึด, ไม่มีวงแหวนแม่เหล็ก

     -- CDJPS10-15：เจาะ 10, จังหวะ 15, เมาท์ฝังแบบฝัง, แม่เหล็กในตัว

     -- CJPB6-10H4：เจาะ 6, จังหวะ 10, แผงยึด, การเชื่อมต่อแบบกดเข้า OD4

ข้อมูลจำเพาะทางเทคนิคแกนสากล (0.5MPa, สปริงกลับแบบแสดงเดี่ยว)

ข้อได้เปรียบทางการแข่งขันหลัก

   1. โครงร่างที่มีขนาดกะทัดรัดเป็นพิเศษช่วยประหยัดพื้นที่ในการติดตั้ง

     -- ตัวเครื่องขนาดสั้นพิเศษรองรับการฝังแบบฝังภายในเครื่องจักรหรือการติดตั้งแผง ช่วยลดพื้นที่ว่างได้มากถึง 50% เมื่อเทียบกับกระบอกสูบมาตรฐาน เหมาะสำหรับสถานีที่มีพื้นที่จำกัดอย่างยิ่ง

   2. แรงขับทิศทางเดียวพร้อมรีเซ็ตการปิดเครื่อง

     -- การดึงสปริงกลับจะทำงานเมื่อการจ่ายอากาศถูกตัด ปลอดภัยสำหรับการหนีบ ดีดออก และหยุดการวางตำแหน่งการเคลื่อนไหวในทิศทางเดียว

   3. การตอบสนองที่รวดเร็วและการทำงานความถี่สูงที่เสถียร

     -- การซีลแบบไร้แรงเสียดทานต่ำแบบกันกระแทกช่วยให้การหมุนเวียนสม่ำเสมอ ≥250cpm สำหรับงานซ้ำๆ ในจังหวะสั้น

   4. การทำงานแบบไร้น้ำมันและอายุการใช้งานที่ยาวนานขึ้น

     -- เหมาะสำหรับสภาพการประชุมเชิงปฏิบัติการที่สะอาด ตัวเรือนทองเหลืองและการปิดผนึกที่ทนทานรับประกัน ≥3 ล้านรอบที่ไม่ต้องบำรุงรักษา

   5. การกำหนดค่าการติดตั้งที่ยืดหยุ่น

     - มีการติดตั้งแผงและฝังแบบฝังเรียบ ปลายก้านสามารถแบนหรือโค้งมนเพื่อให้เข้ากับการออกแบบกลไกที่หลากหลาย

ตัวเลือกการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

   1. แบบฟอร์มการติดตั้ง

     - แผงเมาท์ (B): หน้าแปลนยึดกับพื้นผิวอุปกรณ์ สะดวกสำหรับการกดและดึงภายนอก

     -- Flush Mount (S): ตัวเครื่องฝังอยู่ในรูอุปกรณ์ มีเพียงก้านลูกสูบเท่านั้นที่โผล่ออกมา เพื่อประหยัดพื้นที่ภายในเครื่องจักรสูงสุด

   2. สถานการณ์การใช้งานทั่วไป

     -- 3C & Electronics: การหนีบชิ้นส่วนขนาดเล็ก การถอดชิป ไดรฟ์จิ๊กขนาดเล็ก การทดสอบความทนทานของปุ่ม

     - เครื่องมือที่มีความแม่นยำ: การสลับวาล์วขนาดเล็ก, การวางตำแหน่งไฟเบอร์, การปรับเครื่องมืออย่างละเอียด, การหยุดจังหวะสั้น

     -- ระบบอัตโนมัติทั่วไป: การโหลด/ขนถ่ายความถี่สูง, การลอกฉลาก, การถ่ายโอนส่วนประกอบขนาดเล็ก, การหนีบทิศทางเดียว

     -- อุปกรณ์ทางการแพทย์: ส่วนต่อขยายของอุปกรณ์ขนาดเล็ก ระบบขับเคลื่อนของไหลขนาดเล็ก ชุดประกอบการกำหนดตำแหน่งที่แม่นยำ

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะตามน้ำหนักบรรทุก

      -- Ø4 ≤0.3กก.;Ø6=0.3~0.7กก.;Ø10=0.7~2กก.;Ø16=2~3กก. สำรองอัตราความปลอดภัย≥50%

   2. การยืนยันโรคหลอดเลือดสมอง

     - ระยะชักมาตรฐาน: 5/10/15 มม. ช่วงชักที่สั้นลงทำให้ได้ประสิทธิภาพความถี่สูงที่เสถียรยิ่งขึ้น

   3. การจับคู่การกำหนดค่า

     -- การตอบสนองตำแหน่ง: เลือก CDJP ที่มีแม่เหล็กในตัวพร้อมสวิตช์ M9B หนึ่งตัวเพื่อตรวจสอบตำแหน่งที่ขยาย

     -- รูปแบบการติดตั้ง: การติดตั้งแบบฝังแบบฝัง (S) สำหรับการติดตั้งอุปกรณ์ภายใน แผงยึด (B) สำหรับการประกอบพื้นผิว

สรุปประโยคเดียว

     กระบอกสูบนิวแมติก SOLH CJP แบบสปริงส่งกลับแบบไมโครพินมีตัวเครื่องขนาดกะทัดรัดสั้นเป็นพิเศษพร้อมตัวเลือกการติดตั้งแบบฝังแผงและแบบฝัง รุ่น CDJP รองรับการตรวจจับสวิตช์แม่เหล็ก แอคชูเอเตอร์ขนาดเล็กที่ประหยัดในอุดมคติสำหรับการดีดจังหวะสั้นในทิศทางเดียว งานจับยึดและการวางตำแหน่งใน 3C พื้นที่จำกัด เครื่องมือวัดที่แม่นยำ และอุปกรณ์อัตโนมัติทางการแพทย์
