CM2 / CDM2 Series สเตนเลส มินิกระบอก (การแสดงสองครั้ง / เดี่ยว)

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

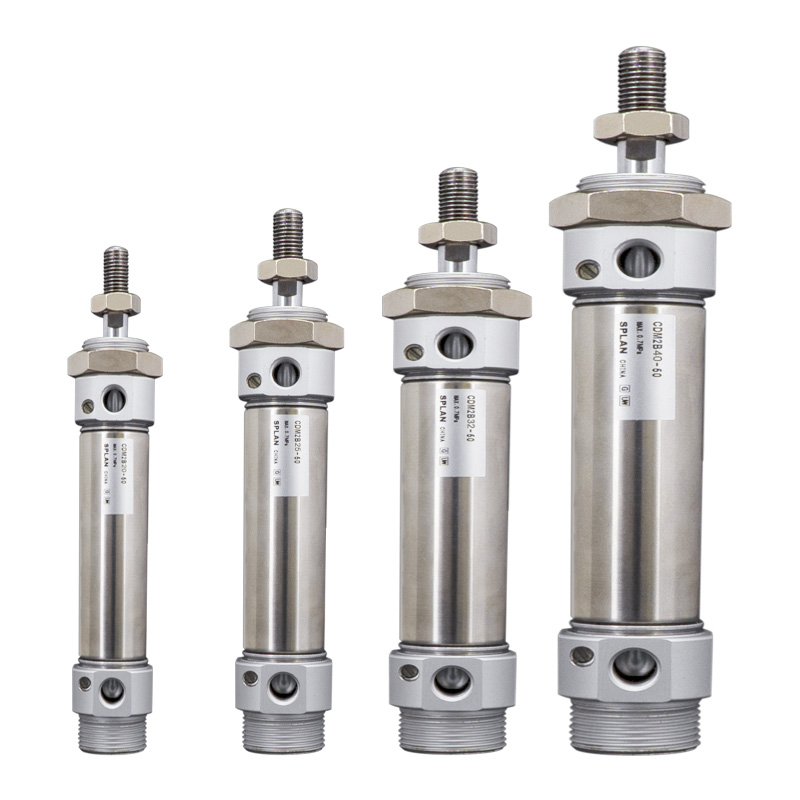

     SOLH CM2 / CDM2 คือกระบอกสูบสแตนเลสทรงกลมมาตรฐาน JIS B 8356 ขนาดรู φ20/25/32/40มม. ประสิทธิภาพอยู่ระหว่างกระบอกสูบขนาดเล็กและกระบอกสูบมาตรฐาน ข้อได้เปรียบหลัก: ความต้านทานการกัดกร่อน อายุการใช้งานยาวนาน ตัวเลือกการติดตั้งที่หลากหลาย เอาต์พุตแรงขับปานกลางขนาดกะทัดรัด นำมาใช้กันอย่างแพร่หลายสำหรับอาหาร ยา อิเล็กทรอนิกส์ บรรจุภัณฑ์ และระบบอัตโนมัติที่สะอาดในสถานีโหลดปานกลาง

โครงสร้างหลักและคุณสมบัติการออกแบบ

   1. มาตรฐาน: สอดคล้องกับ JIS B 8356 ตัวเครื่องทรงกลมพร้อมขนาดการติดตั้งแบบสากล

   2. วัสดุ: 304 กระบอกสแตนเลส,ก้านลูกสูบและฝาปิด,กันสนิม,ทนต่อความชื้น,กรดอ่อน,ด่างอ่อนและสภาพแวดล้อมที่สะอาด

   3. โครงสร้าง: ฝาปิดท้ายล็อคด้วยเกลียว โครงร่างกลมตรง ความแข็งแรงเชิงกลสูงและบำรุงรักษาง่าย

   4. ตัวแปรการดำเนินงาน

     -- CM2B Double Acting: การจ่ายอากาศที่ปลายทั้งสองด้าน รุ่นมาตรฐาน ยอดนิยม

     -- CM2S / CM2T การแสดงเดี่ยว: S = สปริงกลับ; T=สปริงขยาย รีเซ็ตอัตโนมัติหลังจากระบบตัดอากาศ

     -- CM2W Double Rod: ก้านขยายทั้งสองด้าน การเคลื่อนที่แบบซิงโครนัส การเคลื่อนที่ที่มีประสิทธิภาพเพิ่มขึ้นเป็นสองเท่า

     - ก้านไม่หมุน CM2K: ก้านลูกสูบหกเหลี่ยม ป้องกันการบิดเพื่อการวางตำแหน่งที่แม่นยำ

   5. เบาะ: เบาะยางมาตรฐาน; เบาะลม (ต่อท้าย A) เป็นทางเลือกเพื่อลดเสียงรบกวนจากการกระแทกภายใต้ความเร็วสูง

   6. การปิดผนึก: ซีลแบบสองทิศทางที่มีแรงเสียดทานต่ำพร้อมร่องอ่างเก็บน้ำน้ำมัน แรงดันสตาร์ทต่ำ การทำงานแบบไร้น้ำมัน อายุการใช้งาน ≥8 ล้านรอบ

   7. การตรวจจับตำแหน่ง: รุ่น CDM2 ที่มีวงแหวนแม่เหล็กในตัว เข้ากันได้กับสวิตช์แม่เหล็ก M9B/A93/Z73 สำหรับการตอบรับตำแหน่งลูกสูบ

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：CDM2B20-100A-B

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- CDM2B25-50-B：Bore25, stroke50, การแสดงสองครั้ง, แม่เหล็กในตัว, เบาะยาง

     -- CDM2S32-75-B：Bore32, stroke75, สปริงกลับทางเดียว

     -- CDM2K40-100-B：Bore40, stroke100, ก้านลูกสูบหกเหลี่ยมไม่หมุน

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

แรงดึงและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว หน่วย:N)

   1. การแสดงคู่ CM2B

   2. การแสดงเดี่ยว CM2S (สปริงกลับ @0.5MPa)

แบบฟอร์มการติดตั้งและแบบจำลองอนุพันธ์

   1. ตัวเลือกการติดตั้ง

     -- B ประเภทพื้นฐาน: การติดตั้งโดยตรงผ่านเธรดฝาท้าย (ทั่วไป)

     -- L Foot Mount: การยึดฐานยึดเท้าตามแนวแกน

     -- หน้าแปลน F/G: หน้าแปลนด้านคัน / หน้าแปลนด้านหัว

     -- C/D Clevis: ปิ๊นเดี่ยว / ปิ๊นคู่

     -- E Trunnion: Trunnion ด้านศีรษะสำหรับการเคลื่อนที่แบบสวิง

   3. ชุดอนุพันธ์หลัก

     -- CDM2B: การแสดงสองเท่าแบบมาตรฐานพร้อมแม่เหล็กในตัว

     -- CDM2S/T: สปริงกลับแบบแสดงเดี่ยว / สปริงขยาย

     -- CDM2W: การแสดงสองครั้งแบบก้านคู่

     -- CDM2K: ก้านลูกสูบหกเหลี่ยมไม่หมุน

     -- CDM2R: รุ่นติดตั้งโดยตรงบางสำหรับพื้นที่ตามแนวแกนที่จำกัด

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะ: คำนวณแรงขับที่ต้องการและโหลดแนวนอน สำรองอัตราความปลอดภัย≥50% เลือก CM2 เป็นพิเศษสำหรับการใช้งานที่มีการโหลดปานกลาง

   2. การยืนยันจังหวะ: เพิ่มระยะการเดินทางพิเศษ 10 ~ 20 มม. จังหวะสูงสุด: การแสดงสองครั้ง ≤300มม. การแสดงเดี่ยว ≤100มม.

   3. การจับคู่การกำหนดค่า

     - การทำงาน: การแสดงสองครั้ง → B; สปริงกลับแบบเดี่ยว → S; ข้อกำหนดป้องกันการบิด → K

     -- เบาะรองนั่ง: เพิ่มส่วนต่อท้าย A (เบาะลม) เพื่อการเคลื่อนไหวแบบลูกสูบความเร็วสูง

     - ข้อเสนอแนะตำแหน่ง: เลือกรุ่นที่ติดตั้งแม่เหล็ก CDM2 จับคู่สวิตช์แม่เหล็ก M9B/A93

สรุปประโยคเดียว

     กระบอกสูบนิวแมติกทรงกลมสแตนเลสมาตรฐาน JIS ของ SOLH CM2/CDM2 สามารถใช้แทนกันได้อย่างสมบูรณ์กับซีรีส์ CM2 นำเข้า มีให้เลือกหลายแบบแบบ Double Acting, Single Acting, Double Rod และ Non-rotating Rod มีตัวเลือกการติดตั้งหลายแบบ ตัวกระตุ้นเชิงเส้นแรงขับปานกลางในอุดมคติสำหรับอุปกรณ์อัตโนมัติที่สะอาดสำหรับอาหาร การแพทย์ อิเล็กทรอนิกส์ และอุปกรณ์บรรจุภัณฑ์
