CQ2 Series กระบอกลมแบบบางขนาดกะทัดรัด

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

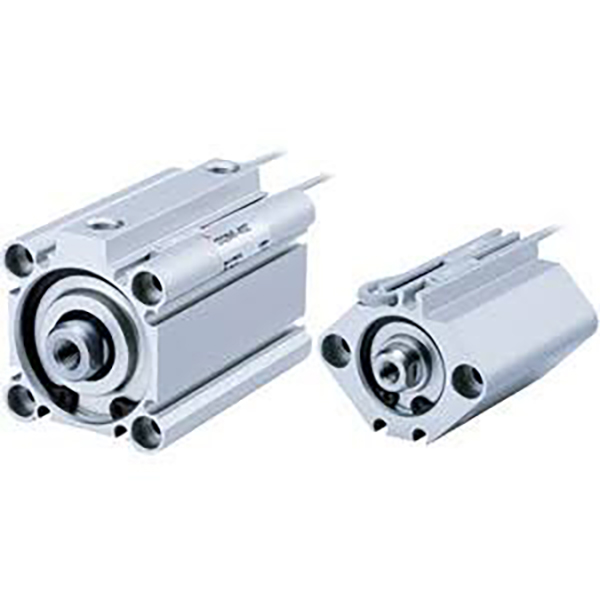

     SOLH CQ2 ซีรีส์ กระบอกสูบ แบบเหลี่ยม ขนาดกะทัดรัด สามารถใช้แทนกันได้กับ มาตรฐาน CQ2 ดั้งเดิม ตัวเครื่อง สั้นเป็นพิเศษ ความยาวลดลง 50% เมื่อเทียบกับกระบอกสูบไทร์ร็อดมาตรฐาน ช่วงการเจาะที่สมบูรณ์ φ4~200มม. ใช้กันอย่างแพร่หลายในการจับยึด การดัน และการวางตำแหน่งในบรรจุภัณฑ์ ยานยนต์ อิเล็กทรอนิกส์ และระบบอัตโนมัติทั่วไป

โครงสร้างและคุณสมบัติหลัก

     -- ตัวเครื่องอะลูมิเนียมทรงสี่เหลี่ยมบางเฉียบ พื้นผิวอะโนไดซ์แข็ง มีความแข็งแกร่งสูง

     - ก้านลูกสูบชุบโครเมียม น้ำหนักเบา และทนทาน

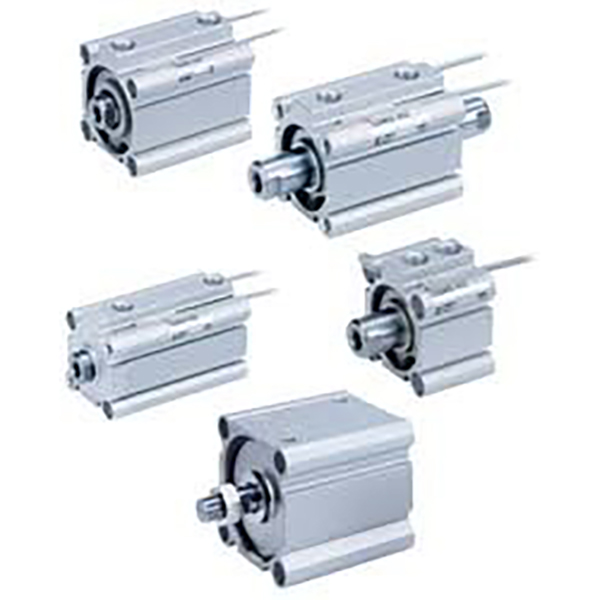

     -- หลายรูปแบบ: ก้านเดี่ยว, ก้านคู่, ก้านไม่หมุน, เบาะลม, รุ่นช่วงชักสั้นพิเศษ;

     -- แม่เหล็กในตัว CDQ2 สำหรับการตรวจจับตำแหน่ง ร่องเซ็นเซอร์หลายด้าน สวิตช์ไม่ยื่นออกมา

     - กันชนยางมาตรฐาน, เบาะลมเสริมสำหรับการทำงานด้วยความเร็วสูง;

     -- ซีลเสียดทานต่ำพร้อมถังเก็บน้ำมัน การทำงานแบบไร้น้ำมัน อายุการใช้งาน ≥5 ล้านรอบ

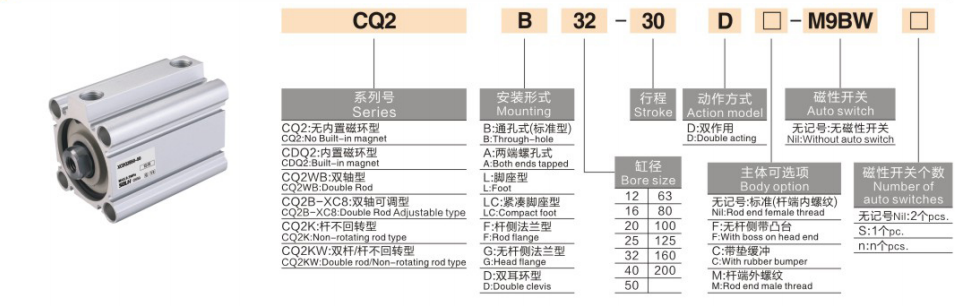

กฎการเข้ารหัสโมเดล

   1. ตัวอย่าง: CDQ2B25-50Z-M9B

     -- C: แม่เหล็กในตัว (CDQ2); ไม่มี C = CQ2 ที่ไม่ใช่แม่เหล็ก

     -- DQ2: ชื่อซีรีส์

     -- B=คันเดียว; W=ก้านคู่; K=แกนไม่หมุน KW=แกนป้องกันการหมุนคู่

     -- 25: ขนาดเจาะ 4~200 มม

     -- 50: ความยาวช่วงชัก

     -- Z: โครงสร้างมาตรฐานน้ำหนักเบาใหม่

     -- -C: ตัวเลือกเบาะลม

     -- M9B: สวิตช์แม่เหล็ก

ข้อมูลจำเพาะทางเทคนิค

แรงขับและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว)

สรุปประโยคเดียว

     กระบอกสูบนิวแมติกขนาดเล็กอเนกประสงค์ SOLH CQ2 ครอบคลุมรูเจาะเต็ม φ4~200 มม. มีโครงสร้างที่หลากหลายพร้อมเบาะลมเสริมและก้านป้องกันการหมุน ซึ่งเป็นแอคชูเอเตอร์ช่วงชักสั้นที่ใช้กันอย่างแพร่หลายที่สุดสำหรับอุปกรณ์อัตโนมัติที่ประหยัดพื้นที่
