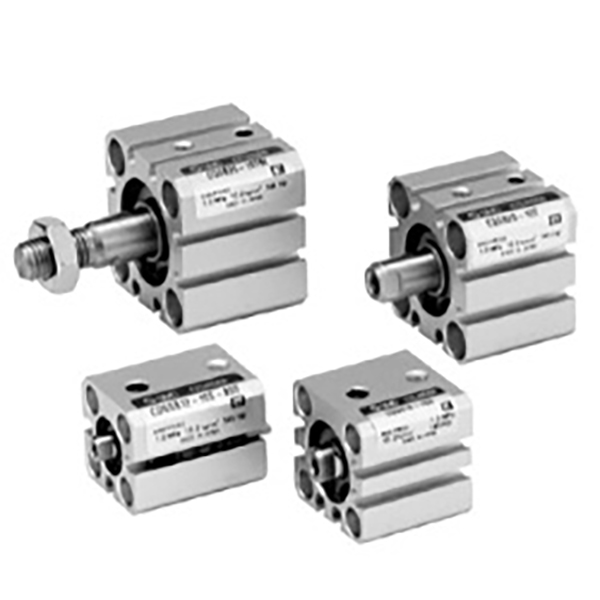

CQS Series กระบอกสูบบางขนาดกะทัดรัด

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     กระบอกสูบขนาดเล็กบางซีรีส์ SOLH CQS สามารถใช้แทนกันได้กับซีรีส์ SMC CQS ออกแบบมาสำหรับพื้นที่การติดตั้งที่จำกัดและการใช้งานช่วงชักสั้นที่มีความแม่นยำสูง ตัวเครื่องทรงสี่เหลี่ยมบางเฉียบเป็นพิเศษ ขนาดรู φ12~25มม. อัพเกรดรุ่นความแม่นยำสูงตามซีรีส์ CQ2 ใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ อุปกรณ์อิเล็กทรอนิกส์ 3C และอุปกรณ์ติดตั้งระบบอัตโนมัติที่มีความแม่นยำสำหรับการหนีบ การดัน และการวางตำแหน่ง

โครงสร้างและคุณสมบัติหลัก

     -- ตัวเครื่องทรงสี่เหลี่ยมบางเฉียบ ความยาวโดยรวมสั้นกว่ารุ่น CQ2

     - กระบอกอลูมิเนียมอโนไดซ์แข็ง, ก้านลูกสูบชุบโครเมียม, ความแข็งแกร่งสูง;

     -- รุ่นที่สมบูรณ์: ก้านเดี่ยวมาตรฐาน ก้านคู่ ก้านไม่หมุน รุ่น XB24 อายุการใช้งานยาวนาน

     - แม่เหล็กในตัว CDQS สำหรับการตรวจจับเซ็นเซอร์ตำแหน่ง ช่องเซ็นเซอร์หลายด้าน เซ็นเซอร์ไม่ยื่นออกมาด้านนอกกระบอกสูบ

     -- เบาะยางยึดปลายทั้งสองข้าง ไม่มีเบาะลม

     -- ซีลเสียดทานต่ำพร้อมถังเก็บน้ำมัน การทำงานแบบไร้น้ำมัน อายุการใช้งาน ≥5 ล้านรอบ

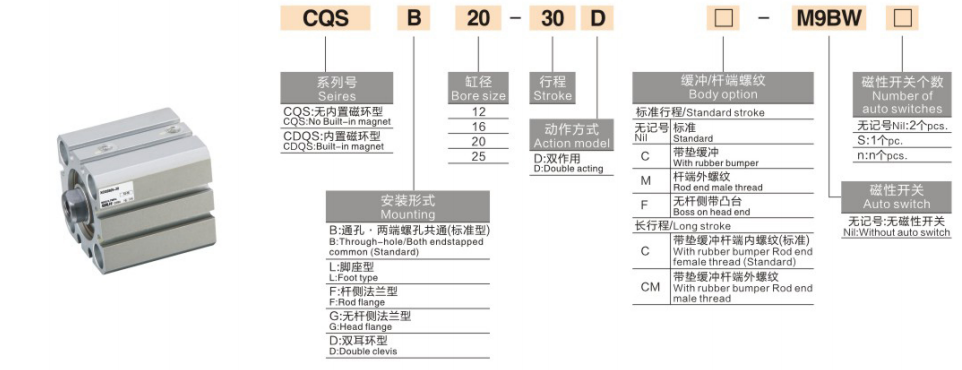

กฎการเข้ารหัสโมเดล

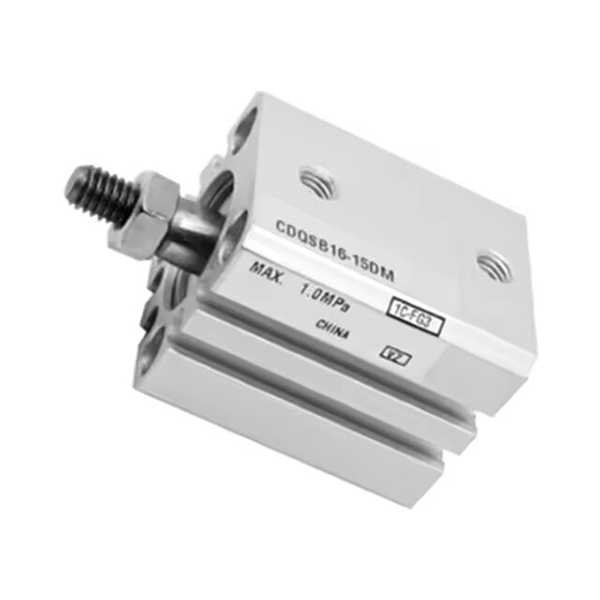

   1. ตัวอย่าง: CDQSB20-50D-M9BW

     -- C: แม่เหล็กในตัว (CDQS); ไม่ใช่ C = CQS ที่ไม่ใช่แม่เหล็ก

     -- DQS: ชื่อซีรีส์

     -- B=คันเดียว; W=ก้านคู่; K=แกนไม่หมุน KW=แกนป้องกันการหมุนคู่

     -- 20: ขนาดรูเจาะ 12/16/20/25 มม

     -- 50: ความยาวช่วงชัก 5~300มม

     -- D: โครงสร้างมาตรฐานใหม่

     -- M9BW: ตัวเลือกสวิตช์แม่เหล็ก

ข้อมูลจำเพาะทางเทคนิค

แรงขับและแรงดึงตามทฤษฎี @0.5MPa

สรุปประโยคเดียว

     กระบอกสูบนิวแมติกขนาดเล็กพิเศษ SOLH CQS พร้อมโครงสร้างหลายแบบ มีความแข็งแกร่งสูงและตัวเครื่องสั้น แอคชูเอเตอร์ช่วงชักสั้นความแม่นยำสูงในอุดมคติสำหรับอุปกรณ์ 3C และอุปกรณ์อัตโนมัติเซมิคอนดักเตอร์ในพื้นที่จำกัด
