CRA1 Series กระบอกโรตารีแบบแร็คแอนด์พีเนียน | กระบอกสวิงแรงบิดสูงสำหรับงานปานกลางและงานหนัก

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

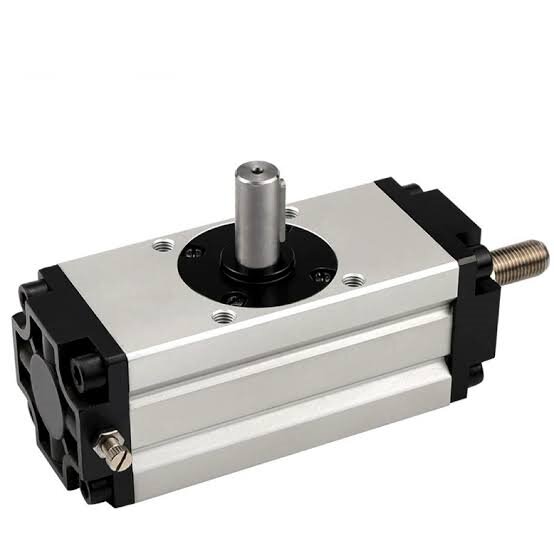

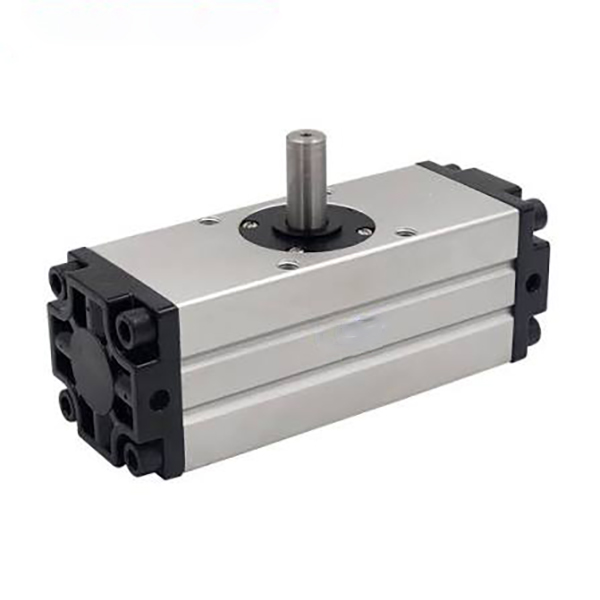

     ซีรีส์ SOLH CRA1 เป็นกระบอกสูบโรตารีแบบแร็คแอนด์พีเนียนสำหรับงานปานกลางและงานหนัก สร้างขึ้นเพื่อการเคลื่อนที่แบบสั่นด้วยแรงบิดสูง โดดเด่นด้วยระบบส่งกำลังแบบลูกสูบคู่แบบแร็คแอนด์พีเนียน เบาะลมแบบปรับได้ รูปแบบการติดตั้งที่หลากหลาย และประเภทเพลาเอาท์พุตที่หลากหลาย กระบอกสูบนี้ครอบคลุมขนาดรูตั้งแต่ φ30 ถึง φ100 ปรับให้เข้ากับสถานการณ์โหลดหนัก 10–50 กก. ได้อย่างสมบูรณ์แบบ รวมถึงการพลิกชิ้นงาน การขับเคลื่อนวาล์วอุตสาหกรรม และการจัดทำดัชนีสถานีหนัก ซึ่งทำหน้าที่เป็นโซลูชันแบบหมุนกระแสหลักที่มีความแข็งแกร่งสูงสำหรับสายการผลิตอัตโนมัติขนาดใหญ่

  1.1 ไดรฟ์แร็คแอนด์พิเนียนที่มีความแข็งแกร่งสูง

     การใช้โครงสร้างการส่งผ่านแบบแร็คแอนด์พีเนียนแบบลูกสูบคู่แบบซิงโครนัส กระบอกสูบจึงให้แรงบิดที่ทรงพลังและความแข็งแกร่งของโครงสร้างที่โดดเด่น ระยะฟันเฟืองโดยรวมจะถูกควบคุมภายใน ≤1° ในขณะที่เวอร์ชันรู φ30 จะมีระยะฟันเฟืองเป็นศูนย์ ช่วยให้มั่นใจในความแม่นยำของตำแหน่งซ้ำสูงเป็นพิเศษและการเคลื่อนที่แบบหมุนที่มั่นคงภายใต้สภาวะโหลดหนัก

  1.2 เอาต์พุตแรงบิดสูงมาก

     โครงสร้างระบบส่งกำลังที่ได้รับการปรับปรุงให้มีประสิทธิภาพแรงบิดระดับชั้นนำของอุตสาหกรรม รุ่นเจาะสูงสุด φ100 ให้แรงบิด 108N·m ที่ความดันอากาศ 0.5MPa ตอบสนองความต้องการแรงบิดสูงอย่างเต็มที่สำหรับการหมุนชิ้นงานหนัก การขับเคลื่อนวาล์วขนาดใหญ่ และการจัดทำดัชนีอุปกรณ์งานหนัก

  1.3 เบาะลมแบบปรับได้เสริม

     ประเภท Z ที่มีโครงสร้างบัฟเฟอร์อากาศแบบปรับได้ปลายคู่ ซึ่งดูดซับแรงกระแทกเฉื่อยได้อย่างมีประสิทธิภาพระหว่างการทำงานสตาร์ท-หยุดด้วยความถี่สูง ลดการสั่นสะเทือนทางกลและเสียงรบกวนจากการทำงาน และปกป้องอุปกรณ์และชิ้นงานในขณะที่ปรับปรุงเสถียรภาพการทำงานโดยรวมและอายุการใช้งาน

  1.4 ตัวเลือกการติดตั้งและเพลาที่หลากหลาย

     • รูปแบบการติดตั้ง: สามารถเลือกแบบพื้นฐาน (B), ฐาน (L), หน้าแปลน (F) ได้ ซึ่งรองรับการติดตั้งที่ยืดหยุ่นสำหรับโครงสร้างอุปกรณ์ต่างๆ และรูปแบบพื้นที่

     • ประเภทเพลา: เพลาเดี่ยว (S), เพลาคู่ (W), เพลาแบบมีกุญแจ (Y) ใช้งานได้ เข้ากันได้กับวิธีการเชื่อมต่อโหลดต่างๆ และข้อกำหนดการส่งแรงบิดป้องกันการลื่นไถล

  1.5 โครงสร้างที่กะทัดรัดและทนทาน

     โครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดความกว้างของตัวถังลง 14% เมื่อเทียบกับรุ่นเก่า ซึ่งช่วยประหยัดพื้นที่ในการติดตั้งได้อย่างมาก ออกแบบมาพร้อมกับร่องเซ็นเซอร์สองด้านเพื่อการติดตั้งสวิตช์แม่เหล็กซีรีส์ D-M9 ที่ยืดหยุ่น ตัวกระบอกสูบชุบอะโนไดซ์แข็งและส่วนประกอบซีลที่ทนทานต่อการสึกหรอสูงรับประกันการทำงานที่มั่นคงในระยะยาว

  1.6 ปราศจากน้ำมันและมีอายุการใช้งานยาวนาน

     การออกแบบการทำงานแบบไร้น้ำมันมาตรฐานปรับให้เข้ากับโรงปฏิบัติงานที่สะอาดและสภาพการทำงานทางอุตสาหกรรมทั่วไปโดยไม่ต้องบำรุงรักษาการหล่อลื่นเพิ่มเติม ซีลทนต่อการสึกหรอระดับพรีเมี่ยมและตัวกระบอกสูบป้องกันการกัดกร่อนช่วยยืดอายุการใช้งานต่อเนื่องได้อย่างมากสำหรับการทำงานแบบวนซ้ำบ่อยครั้ง

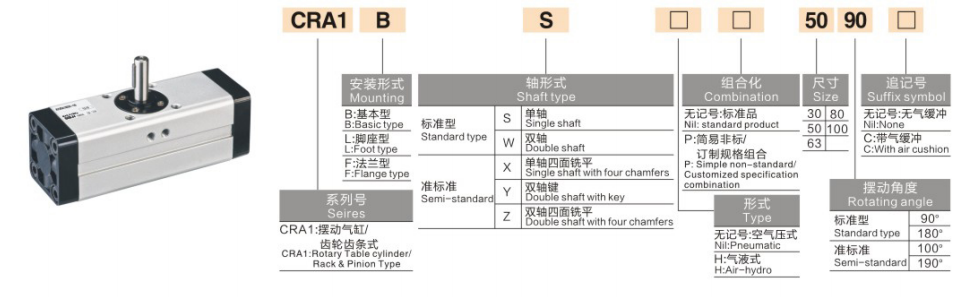

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: CRA1BS50-90Z, CDRA1BL80-180Z

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นไม่มีบัฟเฟอร์มาตรฐาน: CRA1BS50-90 (รู φ50, สวิง 90°, เพลาเดี่ยว, ชนิดพื้นฐาน, ไม่มีวงแหวนแม่เหล็ก)

     • รุ่นบัฟเฟอร์สำหรับงานหนัก: CDRA1BL80-180Z (รู φ80, สวิง 180°, เพลาคู่, แท่นยึด, วงแหวนแม่เหล็ก & เบาะลมคู่)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃, เงื่อนไขมาตรฐาน 0.5MPa)

  3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: ไดรฟ์แร็คแอนด์พิเนียนแบบดับเบิ้ลแอคติ้ง

     • ของไหลทำงาน: ลมอัด (การทำงานแบบไร้น้ำมัน)

     • อุณหภูมิแวดล้อม: 0°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

     • ช่วงแรงดันใช้งาน: 0.1~1.0MPa; แรงดันพิสูจน์: 1.5MPa

     • ฟันเฟือง: ≤1° (เจาะ φ30 ระยะฟันเฟืองเป็นศูนย์)

     • ความอดทนของมุมสวิง: 0~+4°

     • โหมดบัฟเฟอร์: ไม่มีบัฟเฟอร์ / เบาะลมแบบปรับได้สองด้าน (แบบ Z)

     • สวิตช์แม่เหล็ก: ใช้งานได้กับซีรีส์ D-M9 การติดตั้งร่องสองด้าน

  3.2 ตารางพารามิเตอร์ประสิทธิภาพหลัก (@0.5MPa)

4. แนวทางการกำหนดค่าและการเลือกหลัก

  4.1 การเลือกขนาดเจาะ (ขึ้นอยู่กับแรงบิดและโหลด)

     • φ30: แรงบิดเอาต์พุต 3.5N·m เหมาะสำหรับการใช้งานที่มีโหลดปานกลางขนาดเล็ก (≤10กก.) เช่น การสลับวาล์วขนาดเล็กและการจัดทำดัชนีสถานีขนาดเล็ก

     • φ50: แรงบิดเอาท์พุต 9.3N·m เหมาะสำหรับชิ้นงานที่มีน้ำหนักปานกลาง (10–20 กก.) การพลิก 90° และการวางตำแหน่งตามทิศทาง

     • φ63: แรงบิดเอาต์พุต 17.0N·m เข้ากันได้อย่างลงตัวกับงานบังคับเลี้ยวสถานีหนักและงานหมุนส่วนประกอบที่รับน้ำหนักปานกลาง (20–30กก.)

     • φ80: แรงบิดเอาต์พุต 32.0N·m ใช้ได้กับเครื่องมือขนาดใหญ่และตำแหน่งแบบหมุนที่รับน้ำหนักปานกลาง-หนัก (30–40กก.)

     • φ100: แรงบิดเอาต์พุตสูงเป็นพิเศษ 108N·m ใช้สำหรับการหมุนเชิงกลที่รับน้ำหนักมาก (40–50กก.) และสถานการณ์การขับขี่วาล์วอุตสาหกรรมขนาดใหญ่

  4.2 การเลือกมุมสวิง

     • มุมมาตรฐาน 90°: ออกแบบมาเพื่อการพลิกมุมฉากและการบังคับเลี้ยวในแนวตั้ง ซึ่งใช้กันอย่างแพร่หลายในการโหลด/ขนถ่ายชิ้นงาน และการสลับสถานีตั้งฉาก

     • มุมมาตรฐาน 180°: เหมาะสำหรับการหมุนครึ่งรอบและการพลิกชิ้นงานทั้งหมด ทำให้ทราบตำแหน่งสถานีแบบสองทิศทางและการดำเนินการย้อนกลับ

     • มุมพิเศษ 100° / 190°: มุมที่ไม่ได้มาตรฐานแบบกำหนดเองสำหรับอุปกรณ์พิเศษและข้อกำหนดการเคลื่อนที่ของสถานีส่วนบุคคล

  4.3 การเลือกบัฟเฟอร์และการกำหนดค่าการทำงาน

     • เบาะลม Z: จำเป็นสำหรับสภาพการทำงานที่มีความถี่สูงและงานหนัก กำจัดผลกระทบที่ปลายได้อย่างมีประสิทธิภาพ ทำให้ความแม่นยำของตำแหน่งคงที่ และลดเสียงรบกวนในการทำงาน

     • CDRA1 รุ่นวงแหวนแม่เหล็ก: วงแหวนแม่เหล็กในตัวสำหรับการติดตั้งสวิตช์ซีรีส์ D-M9 รองรับการตอบรับสัญญาณตำแหน่งแบบเรียลไทม์และการควบคุมการเชื่อมโยง PLC อัตโนมัติ

     • การจับคู่ประเภทเพลา: เพลาเดี่ยว (S) สำหรับการใช้งานอเนกประสงค์ทั่วไป เพลาคู่ (W) สำหรับการขับขี่แบบซิงโครนัสสองทิศทาง เพลาแบบมีกุญแจ (Y) สำหรับความต้องการการเชื่อมต่อต้านแรงบิดและป้องกันการลื่นสูง

5. สถานการณ์การใช้งานทั่วไป

     • การพลิกชิ้นงานหนัก: การพลิกและวางตำแหน่ง 90°/180° ที่เชื่อถือได้สำหรับชิ้นงานน้ำหนัก 10–50 กก. บนเครื่องมือกลและสายพานลำเลียงอัตโนมัติ พร้อมความแข็งแกร่งสูงและฟันเฟืองต่ำเพื่อการเคลื่อนไหวซ้ำที่แม่นยำ

     • การขับวาล์วอุตสาหกรรม: ใช้กับการเปิดปิดอัตโนมัติและการควบคุมระยะไกลของวาล์วไปป์ไลน์ขนาดใหญ่ เช่น บัตเตอร์ฟลายวาล์ว และบอลวาล์ว ให้แรงขับแรงบิดสูงที่มั่นคง

     • การจัดทำดัชนีอัตโนมัติสำหรับงานหนัก: ใช้สำหรับการจัดทำดัชนีความแม่นยำ 90°/180° และการวางตำแหน่งคงที่ของโต๊ะหมุนหนักและอุปกรณ์จับยึดเครื่องมือในสถานีประกอบและตรวจจับ

     • ข้อต่อหุ่นยนต์หนัก: ทำหน้าที่เป็นชุดขับเคลื่อนแบบหมุนสำหรับข้อต่อหุ่นยนต์หนักและเอนด์เอฟเฟกต์ ตอบสนองข้อกำหนดการสวิงที่แม่นยำและมีความแข็งแกร่งสูง รับโหลดสูง

     • อุปกรณ์โลจิสติกส์และบรรจุภัณฑ์: เหมาะสำหรับกล่องวัสดุหนักและการบังคับเลี้ยวพาเลท การซ้อนและการวางตำแหน่ง ปรับให้เข้ากับสภาพการทำงานแบบวนรอบความถี่สูงที่มีภาระหนักในระยะยาว

6. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การยืนยันการเจาะ: คำนวณแรงบิดจริงตามน้ำหนักชิ้นงานและรัศมีการหมุนด้วยปัจจัยด้านความปลอดภัย ≥2 เลือก φ30 สำหรับ ≤10กก., φ50 สำหรับ 10–20กก., φ63 สำหรับ 20–30กก., φ80 สำหรับ 30–40กก., φ100 สำหรับ 40–50กก.

     2. การยืนยันมุม: เลือก 90° สำหรับการบังคับเลี้ยว/การพลิกมุมฉาก, 180° สำหรับการถอยหลังครึ่งรอบ และมุมพิเศษ 100°/190° สำหรับความต้องการการเคลื่อนไหวแบบกำหนดเอง

     3. การยืนยันฟังก์ชัน: ติดตั้งเบาะลม Z สำหรับการใช้งานหนักที่มีความถี่สูง เลือกเวอร์ชันแม่เหล็ก CDRA1 สำหรับการควบคุมสัญญาณตอบรับ ใช้เพลาแบบมีกุญแจ Y สำหรับการเชื่อมต่อกันลื่นที่มีแรงบิดสูง

สรุปประโยคเดียว

     กระบอกสูบโรตารีแบบแร็คแอนด์พีเนียนซีรีส์ SOLH CRA1 ให้แรงบิดสูงเป็นพิเศษ ระยะฟันเฟืองต่ำเป็นพิเศษ และประสิทธิภาพบัฟเฟอร์อากาศเสริม ให้โซลูชันโรตารีที่มีความแข็งแกร่ง เสถียร และทนทานสำหรับงานพลิกกลับ การจัดทำดัชนี และการขับเคลื่อนวาล์วในอุตสาหกรรมขนาดกลางและงานหนักขนาด 10-50 กก.
