HFY ซีรีส์ Y-Type Pivot Swing มือจับนิวเมติก

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH HFY เป็นมือจับสวิงรูปตัว Y ขนาดกะทัดรัดที่ขับเคลื่อนด้วยลูกสูบเดี่ยวและกลไกคันหมุน เป็นทางเลือกโดยตรงจาก SMC MHC2 ลักษณะหลัก: การขยายแรงบิดของคันโยกเพื่อแรงจับยึดที่แข็งแกร่ง มุมเปิดสวิงขนาดใหญ่ ตัวเครื่องเพรียวบางสำหรับพื้นที่การติดตั้งที่แคบ เหมาะสำหรับชิ้นส่วนขนาดเล็กทรงกลม โค้ง และไม่สม่ำเสมอ ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ ฮาร์ดแวร์ ชิ้นส่วนพลาสติก และสถานีประกอบงานเบา

โครงสร้างหลักและหลักการทำงาน

   1. ระบบส่งกำลัง: ลูกสูบเดี่ยวจะดันชุดก้านหมุนเพื่อแปลงการเคลื่อนที่เชิงเส้นให้เป็นการเคลื่อนที่แบบสวิงแบบ Y โครงสร้างคันโยกขยายแรงบิดเอาท์พุตเพื่อการหนีบที่ทรงพลัง

   2. โหมดการทำงาน

     -- HFY: การแสดงสองครั้ง (มาตรฐาน) – การควบคุมอากาศแบบสองทิศทางสำหรับการเปิดและปิด

     -- HFTY: แคลมป์จ่ายอากาศแบบเปิดตามปกติแบบเปิดเดี่ยว; สปริงจะเปิดโดยอัตโนมัติหลังจากสูญเสียแรงดัน

   3. มุมสวิง: เปิดสูงสุด +30°, ปิด -10°, สวิงที่มีประสิทธิภาพทั้งหมดประมาณ 40° มีช่องเปิดเพียงพอสำหรับการหยิบชิ้นส่วน

   4. โครงสร้าง: ตัวเครื่องอะลูมิเนียมชุบแข็ง, ขากรรไกรมีความแข็งแรงสูง, วงแหวนแม่เหล็กในตัว พื้นผิวการติดตั้งสามแบบ (ด้านล่าง / ด้านข้าง / ด้านหลัง) วาล์วปีกผีเสื้อแบบปรับได้ในตัวเพื่อการควบคุมความเร็วแบบอิสระ

   5. ความแม่นยำของตำแหน่ง: ความแม่นยำของตำแหน่งซ้ำ ± 0.02 มม. มีความเสถียรสำหรับการเลือกที่แม่นยำสำหรับงานเบา

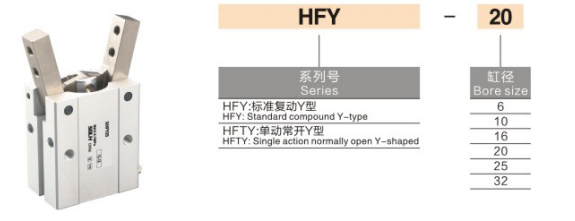

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น：HFY20-M9BW

  2. การอ้างอิงคำสั่งมาตรฐาน

     HFY25-M9BW เจาะ 25 ทำงานสองทาง ติดตั้งสวิตช์แม่เหล็ก M9BW (สายเคเบิลยาว 1 ม.)

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

โต๊ะวางชิ้นงาน มุมสวิง และแรงบิดในการหนีบ (@0.5MPa, ปากจับมาตรฐาน)

⚠️ หมายเหตุสำคัญ: แรงบิดในการหนีบจะลดลงเมื่อความยาวส่วนขยายของขากรรไกรเพิ่มขึ้น ต้องสงวนปัจจัยด้านความปลอดภัย ≥1.5 ในระหว่างการคำนวณโหลด

สถานการณ์การใช้งานที่ต้องการ

   ✅ จัดลำดับความสำคัญ HFY หาก:

     -- ชิ้นงานเป็นส่วนประกอบขนาดเล็กที่มีลักษณะกลม โค้ง หรือผิดปกติ (ขั้วต่ออิเล็กทรอนิกส์ ตัวเรือนพลาสติกขนาดเล็ก)

     -- ต้องมีมุมเปิดที่ค่อนข้างใหญ่ (~40°) ภายในขอบเขตการติดตั้งที่จำกัด

     -- เค้าโครงอุปกรณ์จำกัดความสูง/ความกว้าง โครงสร้างสวิง Y ช่วยประหยัดพื้นที่มากกว่ามือจับแบบขนาน

     -- น้ำหนักเบา ≤5กก. การปั่นจักรยานด้วยความถี่สูง ต้องการแอคชูเอเตอร์ที่คุ้มค่า

     -- ต้องการการติดตั้งสามพื้นผิวที่ยืดหยุ่นสำหรับเครื่องมือแบบกำหนดเองขนาดกะทัดรัด

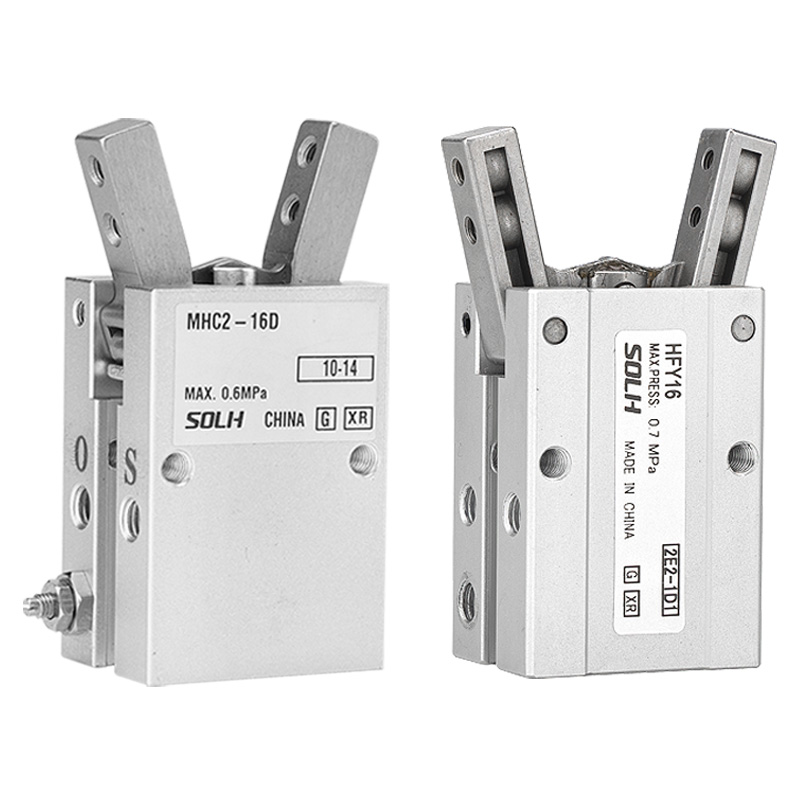

การเปรียบเทียบการเลือก: HFY VS SMC MHC2

แนวทางการเลือกคีย์

   1. การเลือกรูเจาะขึ้นอยู่กับมวลชิ้นงานและส่วนขยายของขากรรไกร

     -- น้ำหนักเบา ≤1กก. → ø6/10; โหลดปานกลาง 1~5กก. → ø16~32

   2. การเลือกโหมดการทำงาน

     - การผลิตต่อเนื่องทั่วไป → HFY การแสดงสองครั้ง

     - ต้องเปิดอัตโนมัติหลังจากตัดไฟ → HFTY ทำหน้าที่ NO เพียงครั้งเดียว

   3. รูปแบบการติดตั้ง

     -- ต้องการการติดตั้งด้านล่างเริ่มต้น ตัวยึดด้านข้างสำหรับความกว้างแคบ ตัวยึดด้านหลังสำหรับสถานีถ่ายโอนสายการประกอบ

   4. การปรับความเร็ว

     -- ใช้วาล์วปีกผีเสื้อแบบปรับได้ในตัวเพื่อควบคุมความเร็วสวิงและหลีกเลี่ยงไม่ให้ชิ้นงานกระทบกระเทือน

   5. ข้อเสนอแนะตำแหน่ง

     -- ติดตั้งสวิตช์แม่เหล็ก CMSH / DS1-G บนร่องคู่เพื่อตรวจจับสถานะเปิดและปิดโดยสมบูรณ์

สรุปประโยคเดียว

     กริปเปอร์นิวแมติกแบบสวิงเดือยตัว Y ของ SOLH HFY ใช้โครงสร้างขยายแรงบิดคันโยกลูกสูบเดี่ยว มีให้เลือกทั้งแบบ HFY แบบดับเบิ้ลแอคชั่นและแบบซิงเกิลแอคชั่น NO HFTY การติดตั้งแบบสามพื้นผิวพร้อมวาล์วปีกผีเสื้อในตัวและช่องสวิตช์แม่เหล็ก เป็นทางเลือกที่คุ้มค่าแทน MHC2 สำหรับชิ้นส่วนขนาดเล็กแบบกลมและผิดปกติการหยิบโหลดน้ำหนักเบาความถี่สูงใน 3C อุปกรณ์ฮาร์ดแวร์และพลาสติกอัตโนมัติ
