HFZ ซีรี่ส์ลิเนียร์ไกด์นิวเมติกกริปเปอร์แบบขนาน

กริปเปอร์นิวแมติกขนานแบบขนาน SOLH HFZ สามารถใช้แทนกันได้โดยตรงกับซีรีส์ SMC MHZ2 ใช้ระบบส่งกำลังแบบซิงโครนัสแบบลูกสูบคู่แบบแร็คแอนด์พิเนียนที่ผสานรวมกับระบบนำทางแบบบอลลิเนียร์เพื่อความแข็งแกร่งสูงและต้านทานโหลดออฟเซ็ตได้ดีเยี่ยม มีรูปแบบการสั่งงานให้เลือกสามแบบ: HFZ แบบ double-acting แบบมาตรฐาน; HFSZ แบบปิดปกติแบบแสดงทางเดียว (สปริงยึดชิ้นงานเมื่ออากาศตัด) HFTZ แบบเปิดตามปกติแบบออกฤทธิ์เดี่ยว (สปริงจะปล่อยชิ้นงานเมื่อสูญเสียอากาศ) ขนาดรูเจาะมีตั้งแต่ 6 ถึง 40 มม. โดยมีความแม่นยำในการกำหนดตำแหน่งซ้ำ ±0.01~±0.02 มม. ตัวเลือกการติดตั้งหลายแบบ ได้แก่ การต๊าปด้านล่าง การติดตั้งด้านข้าง และประเภท N ของรูทะลุ ร่องเซ็นเซอร์สองด้านและวงแหวนแม่เหล็กในตัวรองรับสวิตช์แม่เหล็กซีรีส์ M9 สำหรับการตอบสนองแบบเปิด/ปิด เหมาะสำหรับการจับยึดภายนอกและการจับยึดแบบขยายภายใน อุปกรณ์เสริมได้แก่ ฝาครอบกันฝุ่น ซีลอุณหภูมิสูง และจาระบีเกรดอาหาร NSF-H1 แรงจับยึดที่มีประสิทธิภาพจะลดลงเมื่อยื่นยื่นออกมา จำเป็นต้องมีปัจจัยด้านความปลอดภัย ≥1.5 ในระหว่างการคำนวณโหลด มีการใช้งานอย่างแพร่หลายกับอุปกรณ์ปลายแขนหุ่นยนต์, อุปกรณ์อิเล็กทรอนิกส์ 3C, ฮาร์ดแวร์ที่มีความแม่นยำ, สถานีจับยึดที่มีความแม่นยำของการฉีดขึ้นรูปและอัตโนมัติของบรรจุภัณฑ์ โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการยึดหรือปล่อยอย่างปลอดภัยเมื่อปิดเครื่อง และสภาพการทำงานที่มีโหลดออฟเซ็ตด้านข้าง

ส่งคำถาม

รายละเอียดสินค้า

HFZ ซีรี่ส์ลิเนียร์ไกด์นิวเมติกกริปเปอร์แบบขนาน

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

ซีรีส์ SOLH HFZ เป็นกริปเปอร์แบบขนานที่มีความแข็งแกร่งสูง พร้อมด้วยระบบนำเชิงเส้นแบบลูกกลิ้ง/บอลในตัว ขับเคลื่อนด้วยกลไกซิงโครนัสแบบลูกสูบคู่และเฟืองและเฟือง สามารถใช้แทนกันได้กับซีรีย์ SMC MHZ2

มีรูปแบบการทำงานให้เลือก 3 แบบ:

-- HFZ: ประเภทมาตรฐาน การแสดงสองครั้ง

- HFSZ: ปิดตามปกติแบบเดี่ยว (แคลมป์สปริง, ปิดเครื่องค้างไว้)

-- HFTZ: เปิดตามปกติแบบเปิดทางเดียว (สปริงเปิด ปิดเครื่อง) เหมาะสำหรับการหนีบทั่วไปที่มีความแม่นยำในการโหลดเบาและปานกลาง การประกอบอัตโนมัติ และการใช้งานเอฟเฟกต์ปลายหุ่นยนต์

โครงสร้างหลักและหลักการทำงาน

1. ระบบส่งกำลัง: ไดรฟ์แบบซิงโครนัสลูกสูบคู่ + แร็คแอนด์พิเนียน ปากทั้งสองข้างรักษาการเคลื่อนที่แบบขนานที่สมบูรณ์แบบโดยไม่มีการเยื้องหรือการโก่งตัว

2. ระบบนำทาง: คู่มือเชิงเส้นลูกกลิ้ง / บอลในตัวพร้อมหมุดระบุตำแหน่งที่ด้านล่างเพื่อป้องกันการขยับ มีความแข็งแกร่งเป็นเลิศ ความแม่นยำในการทำซ้ำสูง และทนทานต่อโหลดออฟเซ็ต

3. โหมดการทำงาน

-- HFZ Double Acting: การจ่ายอากาศสำหรับการเปิด/ปิด การผลิตต่อเนื่องแบบสากล

-- HFSZ Single Acting NC: ระบบจ่ายอากาศจะเปิดกราม แคลมป์สปริงเมื่อตัดอากาศ (จับชิ้นงานปิดเครื่อง)

-- HFTZ การแสดงเดี่ยว NO: การจ่ายอากาศปิดกราม; สปริงเปิดเมื่อมีการตัดอากาศ (ปิดอัตโนมัติปล่อย)

4. การก่อสร้าง: ตัวเครื่องอลูมิเนียมอัลลอยด์, ขากรรไกรสแตนเลส, แหวนแม่เหล็กในตัว ร่องสวิตช์แม่เหล็กสองด้าน พื้นผิวติดตั้งหลายแบบ: ด้านล่าง / ด้านข้าง / รูทะลุ

5. ความแม่นยำของตำแหน่ง: ± 0.01 มม. (เจาะ 6 ~ 25); ±0.02 มม. (เจาะ 32~40) มีความเสถียรภายใต้การปั่นจักรยานความถี่สูง

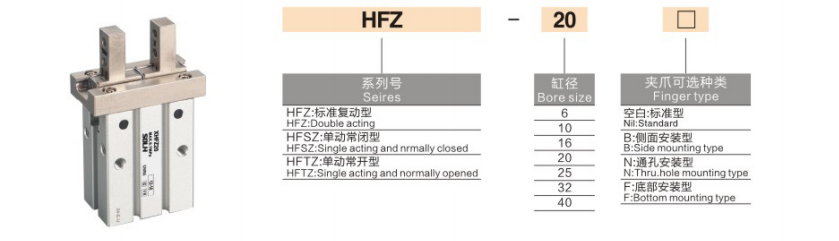

กฎการเข้ารหัสโมเดลที่สมบูรณ์

1. ตัวอย่างรุ่น：HFZ20N-M9BW

เซ็กเมนต์	รหัส	คำนิยาม
HFZ / HFZ / HFTZ	รหัสซีรีส์	HFZ=การแสดงเดี่ยว / HFSZ=การแสดงเดี่ยว ปกติปิด / HFTZ=การแสดงเดี่ยว เปิดตามปกติ
20	ขนาดเจาะ (มม.)	6,10,16,20,25,32,40
ไม่มี / B / ว่างเปล่า	ตัวเลือกการติดตั้ง	ว่าง = รูต๊าปด้านล่างมาตรฐาน / N = การติดตั้งรูทะลุ / B = การติดตั้งด้านข้าง (พิเศษสำหรับเจาะ 6)
-M9B	สวิตช์แม่เหล็ก	สายเคเบิลมาตรฐาน M9B (NPN) / M9N (PNP) / M9P 0.5 ม.; ก=1ม. ยาว=3ม
คำต่อท้ายที่กำหนดเอง	การอัพเกรดเพิ่มเติม	-X ขากรรไกรขยาย-J ฝาครอบกันฝุ่น-G ซีลทนอุณหภูมิสูง

2. การอ้างอิงคำสั่งมาตรฐาน

HFZ25N-M9BW Bore 25, ทำงานสองทาง, ตัวยึดทะลุรู, สวิตช์แม่เหล็ก M9B พร้อมสายเคเบิลยาว 1 ม.

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

รายการพารามิเตอร์	ข้อกำหนดมาตรฐาน
การกำหนดค่าขากรรไกร	ขากรรไกร 2 อัน การเปิดและปิดเชิงเส้นขนานแท้
โหมดการทำงาน	HFZ (การแสดงสองครั้ง) / HFSZ (NC) / HFTZ (NO)
แรงดันใช้งาน	รู 6/10: 0.2~0.7MPa / รู 16~40: 0.15~0.7MPa (เหมาะสมที่สุด:0.5MPa)
พิสูจน์ความดัน	1.0 เมกะปาสคาล
อุณหภูมิแวดล้อม	-20 ~ +70℃ (ไม่มีน้ำแข็งภายในท่อ)
ทำซ้ำความแม่นยำของตำแหน่ง	รู 6~25：±0.01 มม. / รู 32~40：±0.02 มม.
ความถี่ในการทำงานสูงสุด	กระบอกสูบ 6~16：180 cpm / กระบอกสูบ 20~40：60~120 cpm
ด้ายแอร์พอร์ต	รู 6/10：M3×0.5 / รู 16~40：M5×0.8
การหล่อลื่น	การทำงานแบบไร้น้ำมัน จาระบีเกรดอาหาร NSF-H1 เป็นตัวเลือก
การติดตั้งสวิตช์	ร่องสไลด์สองด้าน เข้ากันได้กับซีรีส์ D-M9□, CMSH, DS1
ตัวเลือกการติดตั้ง	รูต๊าปเกลียวด้านล่าง ตัวยึดด้านข้าง รูทะลุ (ชนิด N) การยึดสามทาง

ตารางอ้างอิงระยะชักและแรงจับยึด (0.5MPa, ปากจับมาตรฐาน)

เจาะ (มม.)	แบบอย่าง	จังหวะขากรรไกรเดี่ยว (มม.)	เปิดรวม (มม.)	เปิดรวม (มม.)	แรงหนีบภายใน (N)	น้ำหนักสุทธิ (กรัม)
6	HFZ6	3	6	3.3	6.1	25
10	HFZ10	4	8	11	17	56
16	HFZ16	6	12	34	45	124
20	HFZ20	10	20	45	68	236
25	HFZ25	14	28	69	102	428
32	HFZ32	22	44	160	195	729
40	HFZ40	30	60	255	320	1268

⚠️ หมายเหตุสำคัญ: แรงจับยึดที่มีประสิทธิภาพจะลดลงเมื่อความยาวส่วนขยายของขากรรไกร L เพิ่มขึ้น ต้องมีการตรวจสอบโหลดด้วยปัจจัยด้านความปลอดภัย ≥1.5

สถานการณ์การใช้งานที่ต้องการ

✅ เลือกซีรีส์ HFZ หาก:

- ต้องการทดแทนโดยตรงสำหรับ SMC MHZ2; ต้องใช้ฟังก์ชันพัก/ปล่อยการปิดเครื่องแบบทำหน้าที่เดียว

-- การหนีบแบบขนานที่มีความแม่นยำในการโหลดเบาและปานกลาง: อุปกรณ์อิเล็กทรอนิกส์ 3C, ฮาร์ดแวร์ที่มีความแม่นยำ, การฉีดขึ้นรูป, อุปกรณ์บรรจุภัณฑ์

-- มีความแข็งแกร่งสูงและต้านทานโหลดออฟเซ็ตที่จำเป็นสำหรับหุ่นยนต์เอนด์เอฟเฟกต์และสถานีประกอบที่มีความแม่นยำ

-- การติดตั้งหลายทิศทางที่ยืดหยุ่น: การติดตั้งผ่านรู / ด้านข้าง / ด้านล่างสำหรับกลไกแบบรวมขนาดกะทัดรัด

แนวทางการเลือกคีย์

1.เลือกขนาดรูตามน้ำหนักชิ้นงานและโหมดการจับยึด (การจับด้านนอก/ด้านใน) ให้แน่ใจว่าแรงจับยึด ≥1.5 เท่าของโหลดจริง

2.การเลือกโหมดการทำงาน

- ปิดการหนีบอย่างต่อเนื่อง→ HFSZ ปิดตามปกติ

-- ปิดเครื่องอัตโนมัติ → HFTZ เปิดตามปกติ

-- การผลิตจำนวนมากอย่างต่อเนื่องโดยไม่ต้องมีสปริงนิรภัย → HFZ double actuation

3. การเลือกการติดตั้ง: รูเกลียวมาตรฐาน (ว่าง) / รูทะลุ (N) / ตัวยึดด้านข้าง (B) เพื่อให้พอดีกับแท่นหรือฉากยึด

4. การตรวจจับตำแหน่ง: ติดตั้งสวิตช์แม่เหล็ก -M9□ สล็อตสองด้านรองรับสวิตช์ 2 ตัวสำหรับการตอบรับสัญญาณเปิดและปิด

5. การควบคุมโหลดออฟเซ็ต: จำกัดความยาวส่วนขยายของขากรรไกร L หลีกเลี่ยงการเกินโมเมนต์การดัดงอของลิเนียร์ไกด์

สรุปประโยคเดียว

กริปเปอร์นิวแมติกคู่ขนานของ SOLH HFZ ใช้ตัวนำลูกกลิ้ง/บอลและไดรฟ์ซิงโครนัสแบบแร็คพีเนียน ซึ่งมีให้เลือกใช้งานในรุ่น HFZ แบบ Double Acting, NC HFSZ แบบออกฤทธิ์เดี่ยวและรุ่น NO HFTZ ที่มีตัวเลือกการติดตั้งหลายแบบและมีความแม่นยำสูง ±0.01 มม. สับเปลี่ยนได้โดยตรงกับ MHZ2 ซึ่งเป็นโซลูชันการจับยึดที่มีความแม่นยำสูงในอุดมคติสำหรับหุ่นยนต์ EOAT, 3C, ฮาร์ดแวร์ และระบบอัตโนมัติทั่วไป
