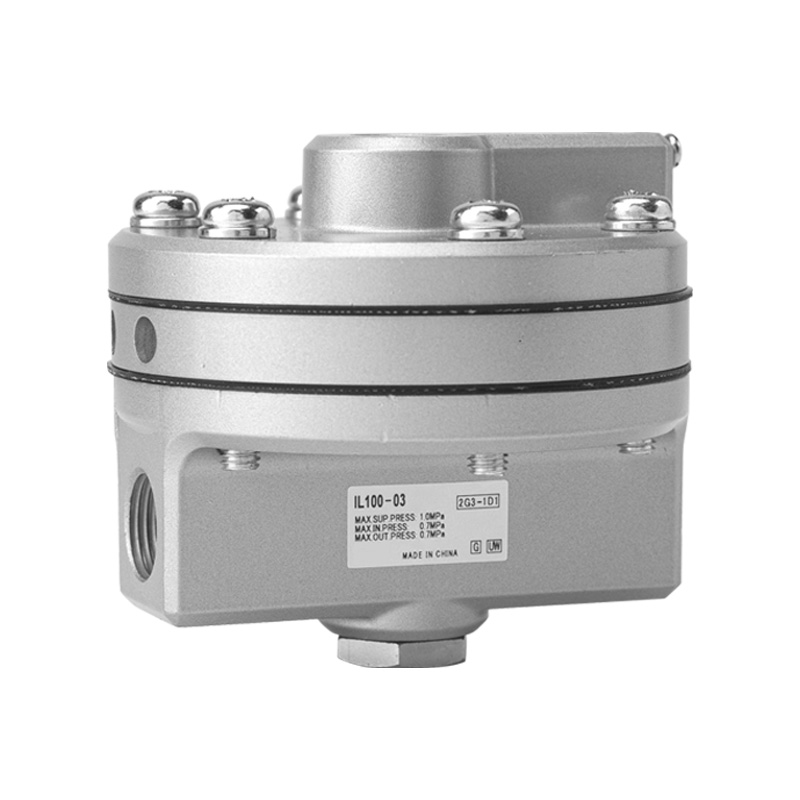

IL100 ซีรีส์ 1:1 พรีซิชั่บูสเตอร์รีเลย์ (เครื่องขยายสัญญาณนิวแมติก)

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ IL100 เป็นรีเลย์บูสเตอร์ความแม่นยำ 1:1 ที่สามารถเปลี่ยนได้อย่างสมบูรณ์กับรุ่นดั้งเดิมของ SMC หรือที่เรียกว่าเครื่องขยายสัญญาณนิวแมติกหรือบูสเตอร์ระดับเสียง หน้าที่หลักของมันคือการแปลงสัญญาณควบคุมการไหลต่ำให้เป็นเอาท์พุตอากาศไหลสูงที่มีแรงดันเท่ากัน ช่วยแก้ปัญหาการตอบสนองช้าที่เกิดจากการเดินท่อเป็นเวลานานและแอคทูเอเตอร์แบบนิวแมติกปริมาณมาก โดดเด่นด้วยความแม่นยำที่โดดเด่น ความสามารถในการไหลขนาดใหญ่เป็นพิเศษ และความเร็วการตอบสนองที่รวดเร็วเป็นพิเศษ

 ฟังก์ชั่นหลักและหลักการทำงาน

  1. คำจำกัดความพื้นฐาน

       เครื่องขยายสัญญาณและระดับเสียงแบบนิวแมติกพร้อมการติดตามแรงดัน 1:1 ที่แม่นยำ (แรงดันเอาต์พุตเท่ากับแรงดันสัญญาณอินพุตอย่างเคร่งครัด)

  2. ลอจิกการดำเนินงาน

     --SIG (พอร์ตสัญญาณ): รับเอาต์พุตแรงดันควบคุมการไหลต่ำจากตัวกำหนดตำแหน่งหรือตัวควบคุมแรงดัน

     --SUP (พอร์ตจ่าย): เชื่อมต่อกับแหล่งจ่ายอากาศอัดหลัก แรงดันจ่ายสูงสุด 1.0 MPa

     --OUT (พอร์ตเอาท์พุต): ให้อากาศไหลสูงที่ความดันเท่ากันเพื่อขับเคลื่อนแอคทูเอเตอร์ขนาดใหญ่

     --EXH (พอร์ตไอเสีย): ระบายอากาศที่เหลือออกอย่างรวดเร็วเมื่อแรงดันสัญญาณควบคุมลดลง

 3. ค่านิยมหลัก

     รักษาแรงดันสัญญาณที่แน่นอนในขณะเดียวกันก็ขยายการไหลของเอาท์พุต ซึ่งจะช่วยเร่งการเคลื่อนที่ของแอคทูเอเตอร์ได้อย่างมาก

คุณสมบัติหลักที่สำคัญ

   1. การไหลสูงและการตอบสนองทันที

     -- ความสามารถในการไหลสูงสุด: 6,000 ลิตร/นาที (ANR) ภายใต้แรงดันจ่าย 0.7 MPa

     -- ค่าสัมประสิทธิ์การไหล Cv = 1.1

     --เหมาะสำหรับการวางท่อทางไกล กระบอกสูบขนาดใหญ่ และตัวกระตุ้นไดอะแฟรมขนาดใหญ่

   2. การติดตามแรงดัน 1:1 ที่มีความแม่นยำสูง

     --ข้อผิดพลาดเชิงเส้นภายใน ± 1% เต็มสเกล

     --ฮิสเทรีซิส ≤ 1% เต็มสเกล

     --การจำลองแรงดันที่แม่นยำด้วยแรงดันตกเป็นศูนย์และไม่มีการดริฟท์ในระยะยาว

   3. ตัวเลือกเธรดพอร์ตหลายตัว

     --ขนาดพอร์ต: 02 (Rc1/4), 03 (Rc3/8)

     --ด้ายมาตรฐาน: Rc; ตัวเลือก NPT (ต่อท้าย N), เธรดขนาน G (ต่อท้าย F)

     - สี่พอร์ตเฉพาะ: สัญญาณ SIG, อุปทาน SUP, เอาต์พุต OUT, ไอเสีย EXH

   4. อุณหภูมิกว้างและเวอร์ชันกำหนดเองพิเศษ

     --รุ่นมาตรฐาน: -5 ~ +60℃

     --อุณหภูมิต่ำรุ่น L: -30 ~ +60 ℃

     - รุ่น T อุณหภูมิสูง: -5 ~ +100 ℃

     --เวอร์ชัน S ปลอดทองแดง: เข้ากันได้กับการผลิตเซมิคอนดักเตอร์และก๊าซเฉื่อยที่มีความบริสุทธิ์สูง

   5. โครงสร้างกะทัดรัดทนทาน

     --ตัวเครื่องหลัก: อลูมิเนียมอัลลอยด์พร้อมการเคลือบสีป้องกันการกัดกร่อนสีเงิน

     --น้ำหนักสุทธิ : 0.56 กก

     --สองวิธีการติดตั้ง: การติดตั้งแบบเกลียวโดยตรง; ตัวยึดโลหะเสริม (ส่วนต่อท้าย B)

ตารางข้อมูลจำเพาะทางเทคนิคแบบเต็ม

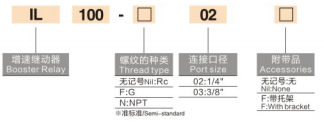

คำอธิบายรหัสรุ่น (IL100-□-□-□-□)

   ตัวอย่าง: IL100-02-N-L-B

     --IL100: โค้ดชุดฐาน

     --02 / 03: ขนาดพอร์ต (1/4" / 3/8")

     --ส่วนต่อท้ายเธรด: N=เธรด NPT; ไม่มีคำต่อท้าย=Rc; ด้าย F=G

     --ส่วนต่อท้ายเวอร์ชันพิเศษ: L=อุณหภูมิต่ำ; T=อุณหภูมิสูง; S=ปราศจากทองแดง

     --B: มีขายึด (ไม่มีส่วนต่อท้าย = ไม่มีขายึด)

   รุ่นมาตรฐานทั่วไป

     --IL100-02: พอร์ต Rc1/4 อุณหภูมิมาตรฐาน ไม่มีขายึด

     --IL100-03-B: พอร์ต Rc3/8 อุณหภูมิมาตรฐาน พร้อมขายึด

     --IL100-N03-L: เกลียว NPT 3/8 รุ่นต้านทานอุณหภูมิต่ำ

สถานการณ์การใช้งานทั่วไป

     --วาล์วควบคุมกระบวนการ: วาล์วควบคุมแบบนิวแมติกและตัวกระตุ้นไดอะแฟรม จับคู่กับตัวกำหนดตำแหน่งเพื่อเพิ่มความเร็วในการกระตุ้น

     --ท่อส่งอากาศสำหรับเครื่องมือระยะไกล: ขจัดการตอบสนองที่ช้าที่เกิดจากท่อยาวระหว่างเครื่องส่งสัญญาณและแอคทูเอเตอร์

     --กระบอกสูบนิวแมติกขนาดใหญ่: แอคชูเอเตอร์เชิงกลแบบยก หนีบ และจังหวะขนาดใหญ่สำหรับงานหนัก

     --ลูปการกำหนดตำแหน่งที่มีความแม่นยำสูง: ระบบนิวแมติกที่ต้องการการติดตามแรงดันที่แม่นยำและการตอบสนองที่รวดเร็ว

     --อุปกรณ์เซมิคอนดักเตอร์และก๊าซที่มีความบริสุทธิ์สูง: รุ่น S ไร้ทองแดงสำหรับสภาพแวดล้อมกระบวนการที่สะอาด

สรุปประโยคเดียว

     รีเลย์เพิ่มแรงดันแบบเปลี่ยนได้ SOLH IL100 ให้การติดตามแรงดันที่แม่นยำ 1:1 อัตราการไหลสูงสูงสุด 6,000 ลิตร/นาที และความเป็นเชิงเส้นสูง ±1% พร้อมการตอบสนองที่รวดเร็วเป็นพิเศษ ออกแบบมาเป็นพิเศษเพื่อขจัดความล่าช้าในการสั่งงานช้าในระบบท่อยาวและระบบนิวแมติกปริมาณมาก
