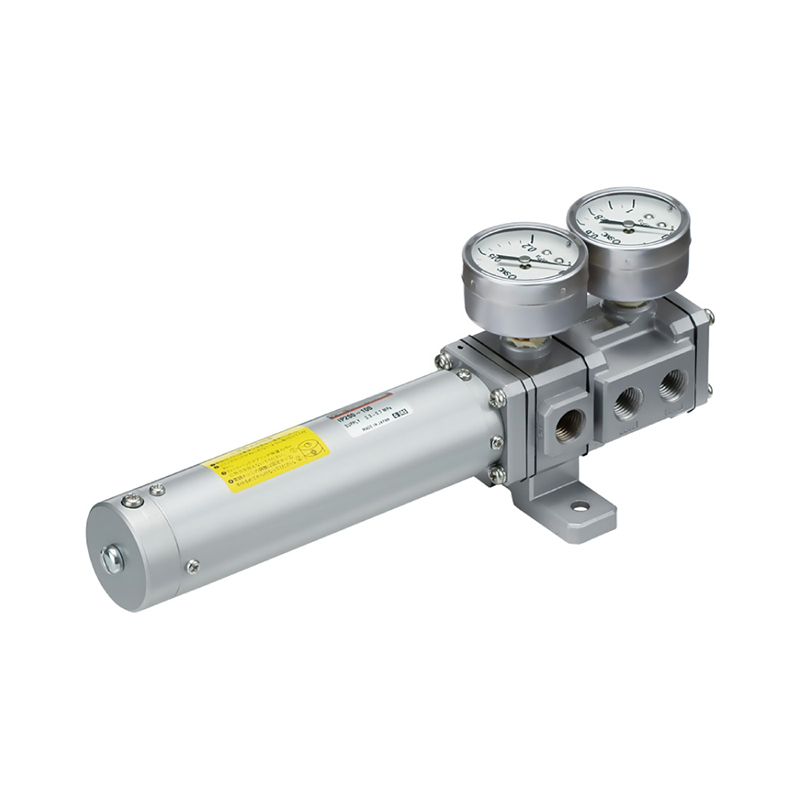

IP200 Series ตัวกำหนดตำแหน่งกระบอกสูบเซอร์โวนำร่องแบบนิวเมติก

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ IP200 ที่เปิดตัวภายใต้แบรนด์ SOLH ของ Richge Technology เป็นตัวกำหนดตำแหน่งกระบอกสูบเซอร์โวนำร่องแบบนิวแมติก ให้การควบคุมตำแหน่งตามสัดส่วนที่มีความแม่นยำสูงสำหรับกระบอกสูบมาตรฐาน โดยแปลงสัญญาณควบคุมนิวแมติก 0.02~0.1MPa ให้เป็นการเคลื่อนที่ของก้านลูกสูบกระบอกสูบอย่างแม่นยำ ขับเคลื่อนด้วยลมโดยสมบูรณ์โดยไม่ต้องใช้แหล่งจ่ายไฟ เป็นโซลูชันการกำหนดตำแหน่งที่ปลอดภัยอย่างแท้จริงสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่เสี่ยงต่อการระเบิด

ข้อมูลจำเพาะทางเทคนิคหลัก

    1. พารามิเตอร์พื้นฐาน

     -- กระบอกสูบที่ใช้ร่วมกันได้: เจาะ ≥ Ø50 มม., ระยะชัก 25~300 มม. (ปรับแต่งได้ทีละ 1 มม.)

     -- หลักการควบคุม: กลไกเซอร์โวหัวฉีด-ลูกนกตามทฤษฎีสมดุลแรง

     -- จ่ายแรงดันอากาศ (SUP): 0.3~0.7MPa

     - สัญญาณควบคุมอินพุต (IN): สัญญาณนิวแมติกมาตรฐาน 0.02~0.1MPa

     - อุณหภูมิแวดล้อมและปานกลาง: -5 ℃ ~ +60 ℃ (เวอร์ชันมาตรฐาน)

     - เธรดพอร์ต: พอร์ตหลัก Rc1/4; พอร์ตเกจวัดความดัน Rc1/8

     -- น้ำหนักสุทธิ: ประมาณ. ประมาณ 700 กรัม (ขึ้นอยู่กับรุ่นระยะชัก 100 มม.) ดัชนีความแม่นยำในการควบคุม · ความไว: ≤ 0.5% F.S.

     - ความเป็นเส้นตรง: ≤ ± 2% FS

     -- ฮิสเทรีซิส: ≤ 1% FS

     - การทำซ้ำ: ≤ ± 1% F.S.2

หลักการทำงานของสมดุลแรง

     - สัญญาณอินพุต: สัญญาณควบคุมแบบนิวแมติกเข้าสู่พอร์ต IN และดันไดอะแฟรมอินพุต

     -- การขยายเซอร์โว: การกระจัดของไดอะแฟรมจะเปลี่ยนระยะห่างจากหัวฉีดเพื่อปรับแรงดันต้าน ขับเคลื่อนแกนหมุนภายในเพื่อเปลี่ยนวงจรอากาศ

     -- การสั่งงานกระบอกสูบ: แรงดันอากาศส่งออกผ่านพอร์ต OUT1 / OUT2 เพื่อขยายหรือหดกระบอกสูบแบบดับเบิ้ลแอคชั่น

     - การตอบสนองตำแหน่ง: การเคลื่อนที่ของจังหวะกระบอกสูบจะดึงไดอะแฟรมป้อนกลับกลับผ่านก้านสูบและสปริงป้อนกลับเพื่อให้ได้สมดุลของแรงด้วยสัญญาณอินพุต แกนหมุนจะกลับสู่ตำแหน่งที่เป็นกลางเพื่อล็อคกระบอกสูบที่ตำแหน่งเป้าหมายอย่างแม่นยำ

รหัสรุ่น คำจำกัดความ (IP200-XXX-YY)

     -- IP200: รหัสชุดฐาน

     -- XXX: จังหวะพิกัด (25 / 50 / 100 / 150 / 200 / 250 / 300 มม.)

     --YY คำต่อท้ายเสริม: ไม่มีส่วนต่อท้าย: รุ่นมาตรฐานพร้อมสปริงป้อนกลับเหล็กกล้าคาร์บอน -T: ติดตั้งสปริงป้อนกลับสแตนเลส -XN: รุ่นอุณหภูมิต่ำ (-30°C ~ +60°C) -XZ: รุ่นอุณหภูมิสูง (-5°C ~ +80°C)

ตัวอย่าง: IP200-200-T → ระยะชัก 200 มม. สปริงป้อนกลับสแตนเลส

คำจำกัดความของพอร์ต

     -- SUP: อินพุตแหล่งจ่ายอากาศหลัก (0.3~0.7MPa)

     -- IN: อินพุตสัญญาณควบคุมแบบนิวแมติก (0.02~0.1MPa)

     -- OUT1 / OUT2: พอร์ตเอาต์พุตคู่สำหรับกระบอกสูบแบบดับเบิ้ล

     -- EX: พอร์ตไอเสีย

     - เกจ: พอร์ตเฉพาะสำหรับการติดตั้งเกจวัดความดัน

ข้อดีของผลิตภัณฑ์หลัก

     -- การวางตำแหน่งแบบนิวแมติกที่มีความแม่นยำสูงในการระเบิด ความแม่นยำในการวางตำแหน่งที่เปรียบเทียบได้ของระบบเซอร์โวไฟฟ้า ทำงานด้วยลมเต็มรูปแบบโดยไม่มีส่วนประกอบทางไฟฟ้า ปลอดภัยอย่างแท้จริงสำหรับโซนการทำงานที่ไวไฟและระเบิดได้

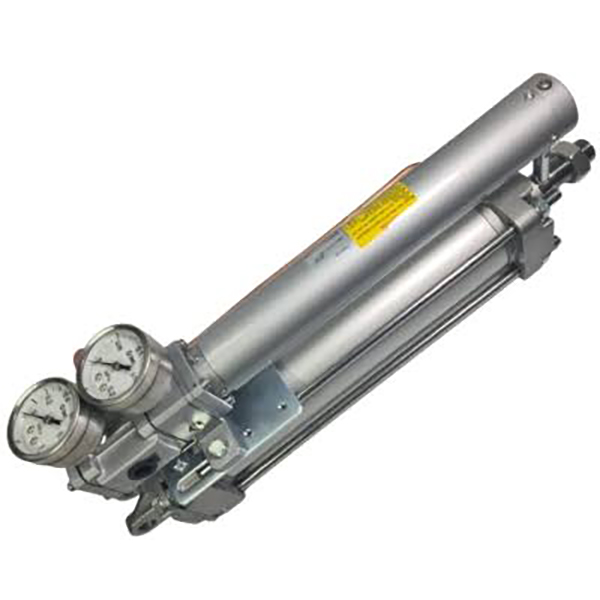

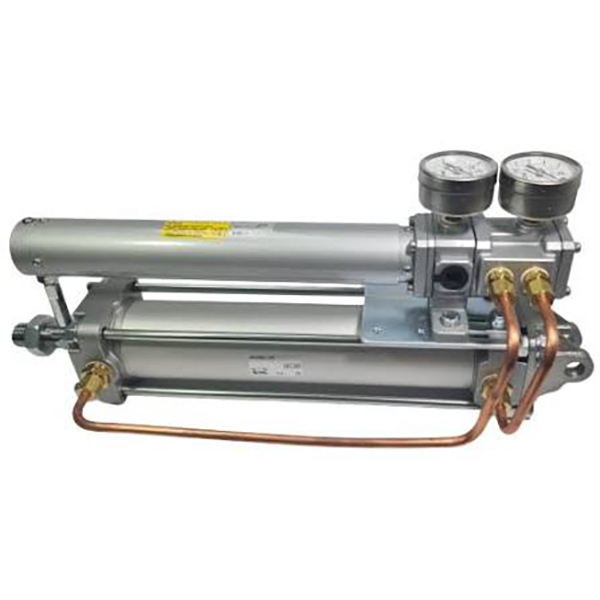

     -- โครงสร้างออลอินวันในตัวขนาดกะทัดรัด การออกแบบยูนิตรวมสำหรับการติดตั้งโดยตรงบนกระบอกสูบมาตรฐาน ทำให้การติดตั้งที่ไซต์งานและขั้นตอนการบำรุงรักษาตามปกติทำได้ง่ายขึ้น

     -- การออกแบบการสอบเทียบที่สะดวก สกรูปรับศูนย์อิสระในตัวและสกรูปรับ Span เพื่อการสอบเทียบที่ไซต์งานอย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ

     -- มีตัวเลือกวัสดุหลายแบบสำหรับสปริงป้อนกลับความต้านทานการกัดกร่อน มีให้เลือกทั้งแบบเหล็กกล้าคาร์บอนหรือสเตนเลสสตีล เพื่อปรับให้เข้ากับสภาพแวดล้อมการทำงานที่มีความชื้นและมีฤทธิ์กัดกร่อน

     -- เวอร์ชันที่กำหนดเองช่วงอุณหภูมิกว้าง รุ่นมาตรฐาน อุณหภูมิต่ำ และอุณหภูมิสูง เพื่อตอบสนองสภาวะอุตสาหกรรมที่มีอุณหภูมิแปรผันที่ซับซ้อน

สถานการณ์การใช้งานทั่วไป

     -- สถานีระบุตำแหน่งที่แม่นยำ: การตัด การอัดกระชับ การเคลือบ และอุปกรณ์ขนถ่ายวัสดุอัตโนมัติ

     -- การควบคุมกระบวนการทางอุตสาหกรรม: กฎข้อบังคับในการเปิดวาล์ว การควบคุมความตึงของราง และระบบแก้ไขขอบของราง

     -- สภาพแวดล้อมที่รุนแรงเป็นพิเศษ: อุปกรณ์ป้องกันการระเบิด กันฝุ่น และกันน้ำสำหรับโรงงานเคมีและเครื่องจักรเหมืองแร่

     -- หน่วยเซอร์โวคอร์แบบนิวแมติก: ทำหน้าที่เป็นส่วนประกอบควบคุมส่วนกลางของระบบกำหนดตำแหน่งเซอร์โวแบบนิวแมติกเต็มรูปแบบ

แนวทางการดำเนินงานและการติดตั้ง

     -- ข้อกำหนดแหล่งอากาศ: อากาศที่จ่ายจะต้องแห้งและสะอาดด้วยความแม่นยำในการกรอง ≤5μm เพื่อป้องกันการอุดตันของหัวฉีดและความล้มเหลวในการกำหนดตำแหน่ง

     -- การอ้างอิงการสอบเทียบ: ปรับค่าศูนย์และช่วงให้สมบูรณ์ภายใต้แรงดันจ่ายมาตรฐาน 0.5MPa เพื่อประสิทธิภาพเชิงเส้นที่ดีที่สุด

     --ทิศทางการติดตั้ง: รองรับการติดตั้งทุกมุม; หลีกเลี่ยงรูปแบบการติดตั้งที่ทำให้น้ำควบแน่นสะสมอยู่ภายในส่วนประกอบภายในของเครื่อง

สรุปประโยคเดียว

     ตัวกำหนดตำแหน่งเซอร์โวนิวแมติกหัวฉีดและลูกนก SOLH IP200 จะแปลงสัญญาณอากาศ 0.02~0.1MPa ให้เป็นการเคลื่อนที่ของกระบอกสูบที่แม่นยำในเชิงเส้นตรง โดยมีความแม่นยำในการกำหนดตำแหน่งสูง การทำงานเฉพาะอากาศที่ปลอดภัยต่อการระเบิด การสอบเทียบที่ปรับได้เป็นศูนย์/ช่วง และตัวเลือกแบบกำหนดเองหลายอุณหภูมิ เป็นหน่วยควบคุมการกำหนดตำแหน่งตามสัดส่วนในอุดมคติสำหรับอุปกรณ์เคมี เหมืองแร่ และอุปกรณ์อัตโนมัติที่มีความแม่นยำที่ป้องกันการระเบิด
