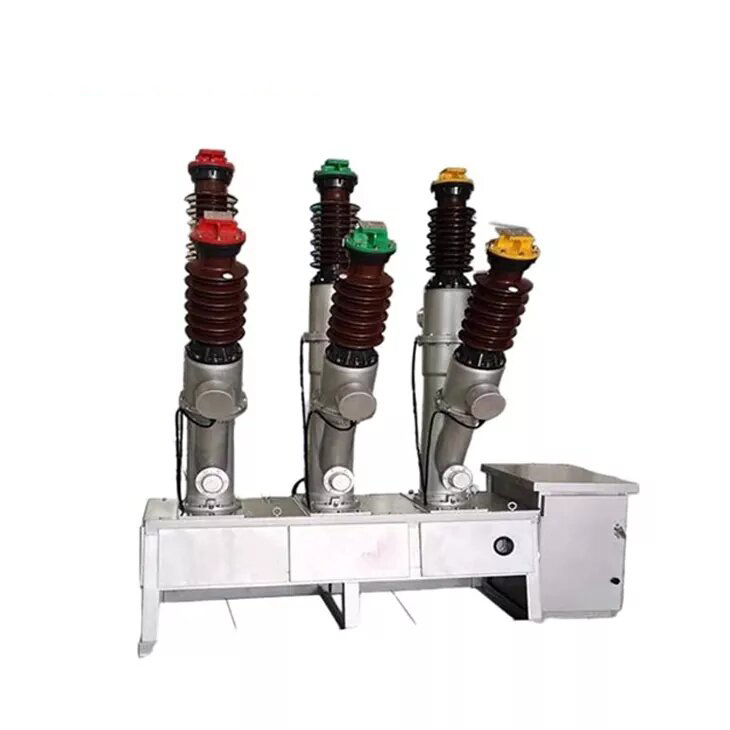

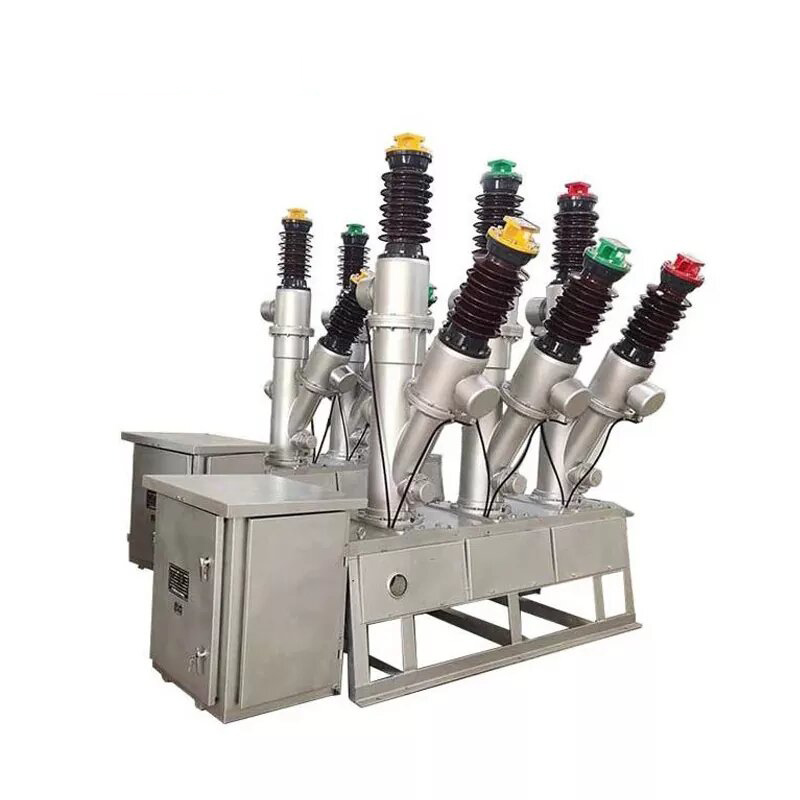

LW8-40.5 35kV กลางแจ้ง AC แรงดันสูง SF6 เบรกเกอร์

LW8-40.5 35kV กลางแจ้ง AC แรงดันสูง SF6 เบรกเกอร์

       เบรกเกอร์วงจร AC SF6 Outdoor LW8 (A) -40.5 เป็นอุปกรณ์ไฟฟ้าแรงไฟฟ้าแรงสูงกลางแจ้งขนาด 50Hz ที่ออกแบบมาสำหรับใช้ในระบบพลังงานด้วยแรงดันไฟฟ้า 40.5 kV มันใช้ก๊าซ SF6 เป็นตัวกลางและการป้องกันตัวกลางโดยมีกลไกการขยายส่วนโค้งของก๊าซซึ่งให้ความสามารถในการขัดจังหวะการขัดจังหวะที่เหนือกว่า เบรกเกอร์วงจรนี้เหมาะสำหรับการใช้งานในสถานีย่อยพลังงานโรงไฟฟ้าและเครือข่ายการกระจายซึ่งสามารถสลับกระแสทั้งที่ได้รับการจัดอันดับและลัดวงจร นอกจากนี้ยังเหมาะสำหรับใช้เป็นตัวเบรกเกอร์ลิงก์หรือสำหรับการตัดการเชื่อมต่อธนาคารตัวเก็บประจุ อุปกรณ์นี้มีหม้อแปลงไฟฟ้าในตัวเพื่อการวัดและการป้องกันทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการอัพเกรดระบบเบรกเกอร์รุ่นเก่า

โครงสร้างผลิตภัณฑ์

เบรกเกอร์มีการออกแบบคอลัมน์พอร์ซเลนที่มีสามเฟสที่แตกต่างกันแต่ละเฟสแต่ละอันมีห้องติดตั้งอาร์คแยกจากกันซึ่งเต็มไปด้วยอากาศอัด ก๊าซสามเฟสเชื่อมต่อด้วยท่อทองแดง ส่วนประกอบสำคัญของเบรกเกอร์รวมถึงตัวเรือนพอร์ซเลน, หม้อแปลงไฟฟ้าปัจจุบัน, ห้องดับเพลิงอาร์ค, โช้ค, กลไกการทำงาน, กล่องส่งสัญญาณ, กรอบฐาน, แท่งเชื่อมต่อและสปริง แขนเสื้อพอร์ซเลนทำหน้าที่เป็นส่วนรองรับและฉนวนสำหรับการเชื่อมต่อวงจรหลักของเบรกเกอร์เข้ากับระบบพลังงาน นอกจากนี้ยังเป็นส่วนหนึ่งของเรือกดดันให้ความแข็งแรงที่แข็งแกร่งและสร้างความมั่นใจในอากาศ

แอปพลิเคชัน:

การส่งผ่านและการแจกแจงแบบใช้พลังงาน: เหมาะสำหรับใช้ในสถานีย่อยสถานีหม้อแปลงและเครือข่ายการกระจายพลังงาน

การดำเนินการในการสวิตช์: จัดการกับกระแสที่ได้รับการจัดอันดับกระแสไฟฟ้าลัดวงจรและการตัดการเชื่อมต่อฉุกเฉินอย่างมีประสิทธิภาพ

การคุ้มครองธนาคาร Capacitor: สามารถตัดการเชื่อมต่อธนาคารตัวเก็บประจุได้อย่างปลอดภัยเพื่อให้มั่นใจว่าการดำเนินงานของระบบที่ราบรื่น

การเปลี่ยนในอิดโรย: ตัวเลือกที่ยอดเยี่ยมสำหรับการเปลี่ยนเบรกเกอร์วงจรที่เก่ากว่าที่ล้าสมัยในระบบ

สภาพแวดล้อม:

ความ Altitude: สูงกว่า 3000 เมตรจากระดับน้ำทะเล

อุณหภูมิอุณหภูมิ: จาก -30 ° C ถึง +45 ° C

ระดับ Pollution: เหมาะสำหรับสภาพแวดล้อมที่จัดเป็นระดับ II, III หรือ IV

ความชื้น: ความชื้นเฉลี่ยรายวันไม่เกิน 95% โดยมีค่าเฉลี่ยรายเดือนไม่เกิน 90% (ที่ 25 ° C)

ความดันลม: ไม่เกิน 700pa เทียบเท่ากับความเร็วลมสูงถึง 34 m/s

เงื่อนไขการใช้งาน: เหมาะสำหรับพื้นที่ที่ปราศจากวัสดุไวไฟความเสี่ยงจากการระเบิดการกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง

ข้อมูลพื้นฐาน

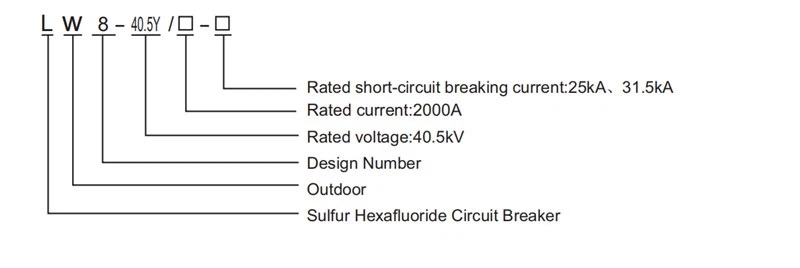

คำอธิบายรุ่น

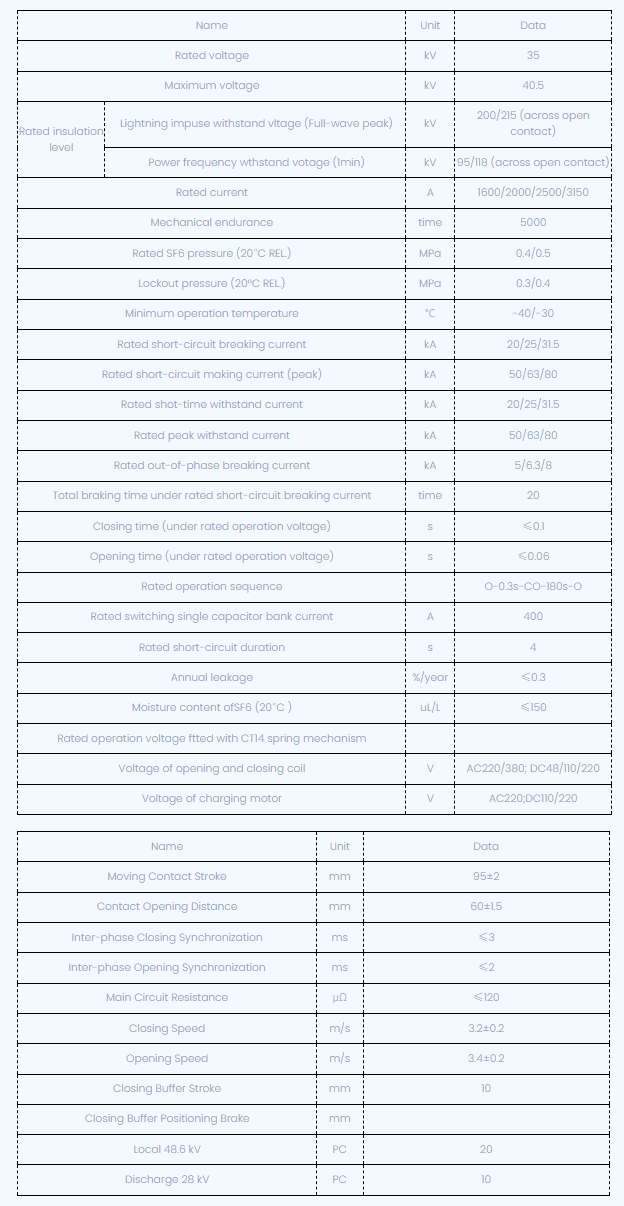

พารามิเตอร์ทางเทคนิค

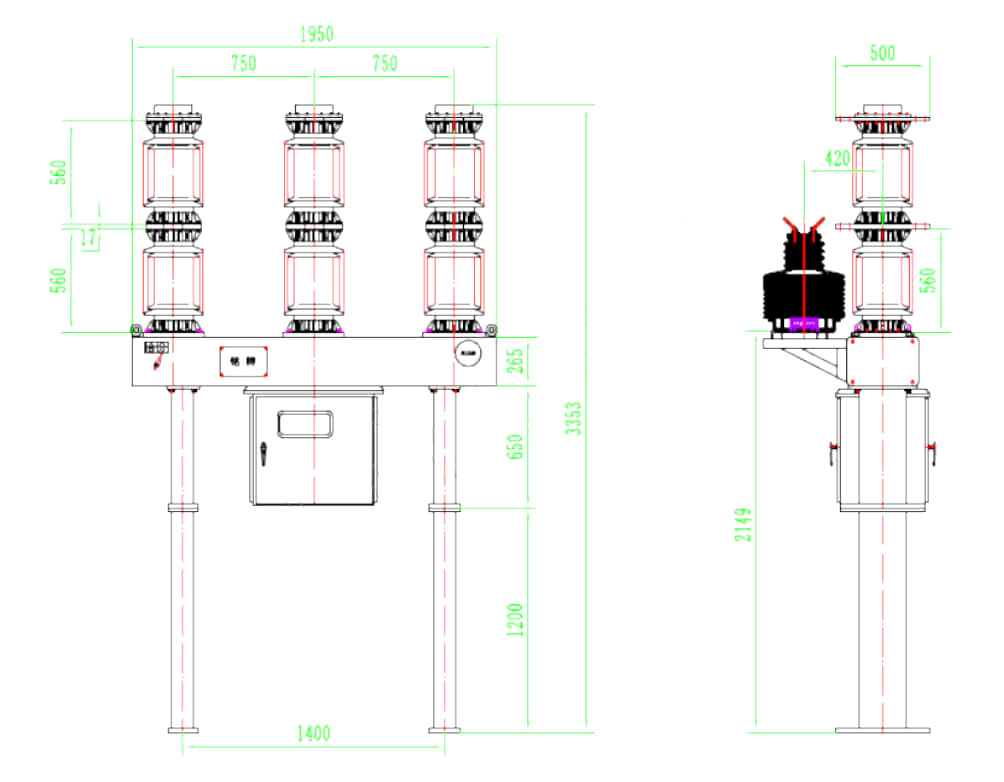

ภาพวาดทางเทคนิค

LW8-40.5 SF6 Circuit Breaker คำแนะนำการสั่งซื้อ

1: แบบจำลองเบรกเกอร์, ข้อมูลจำเพาะ;

2: พารามิเตอร์ไฟฟ้าที่ได้รับการจัดอันดับ (แรงดันไฟฟ้ากระแสกระแสไฟฟ้าแตกเป็นต้น)

3: สภาพแวดล้อม (อุณหภูมิโดยรอบ, ระดับความสูง, ระดับมลพิษต่อสิ่งแวดล้อม);

4: แรงดันไฟฟ้าแอคทูเอเตอร์และแรงดันไฟฟ้ามอเตอร์;

5: จำนวนอัตราส่วนปัจจุบันและการรวมระดับของหม้อแปลงไฟฟ้าภายในหรือภายนอก โหลดทุติยภูมิ;

6: ชื่อและปริมาณของชิ้นส่วนอะไหล่เครื่องมือพิเศษและอุปกรณ์ (จำเป็นต้องสั่งซื้อแยกต่างหาก)

คำถามที่พบบ่อย

1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?

  เราเป็นโรงงานมืออาชีพที่มีประสบการณ์ 10 ปีในสาขาสวิตช์เกียร์แรงดันไฟฟ้าสูงและต่ำ, สถานีย่อย, หม้อแปลง, กล่องแจกจ่ายสายเคเบิลและอุปกรณ์ไฟฟ้าต่างๆเช่นเบรกเกอร์วงจรสูญญากาศ, สวิตช์พักโหลด ฯลฯ

  โรงงานของเราเป็นซัพพลายเออร์ที่ยอดเยี่ยมของ State Grid Corporation ของจีน

2. คุณยอมรับบริการที่กำหนดเองหรือไม่?

   เราให้บริการ OEM/ODM และสามารถพิมพ์โลโก้ของคุณบนผลิตภัณฑ์ ทีมงานด้านเทคนิคและใบเสนอราคามืออาชีพของเราสามารถจัดทำโครงการที่น่าพอใจตามการวาดและพารามิเตอร์ของคุณ

3. MOQ ของคุณคืออะไร?

     MOQ ของเราคือ 1 ชิ้น

4. เวลาในการจัดส่งของคุณใช้เวลานานแค่ไหน?

   ขึ้นอยู่กับความต้องการผลิตภัณฑ์และปริมาณของคุณ โดยทั่วไปจะมี 5 ~ 10 วันทำการ

5. คุณแก้ปัญหาคุณภาพได้อย่างไร?

   โปรดระบุภาพรายละเอียดของปัญหาคุณภาพ  แผนกทดสอบด้านเทคนิคและคุณภาพของเราจะวิเคราะห์ เราจะแก้ปัญหาที่น่าพอใจภายใน 2 วัน

6. เงื่อนไขการชำระเงินของคุณคืออะไร?

     ล่วงหน้า 30% T/T 70% ก่อนการจัดส่ง  West Union, L/C ก็เป็นที่ยอมรับเช่นกัน
