มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series กระบอกสูบนิวแมติกส์ น้ำหนักเบา ประหยัด

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

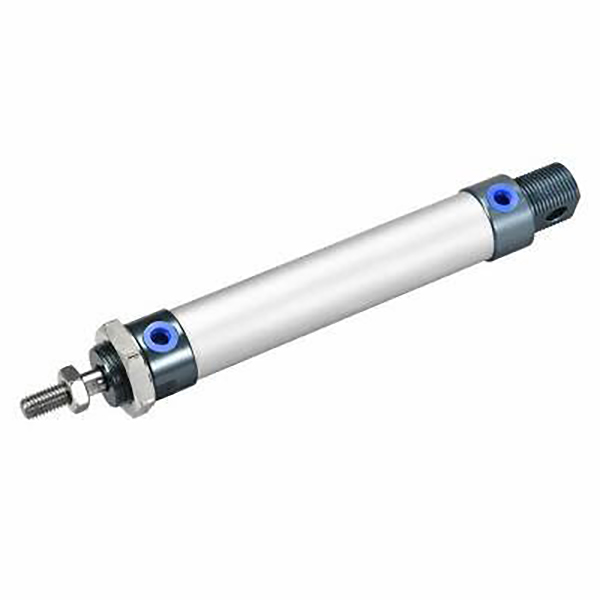

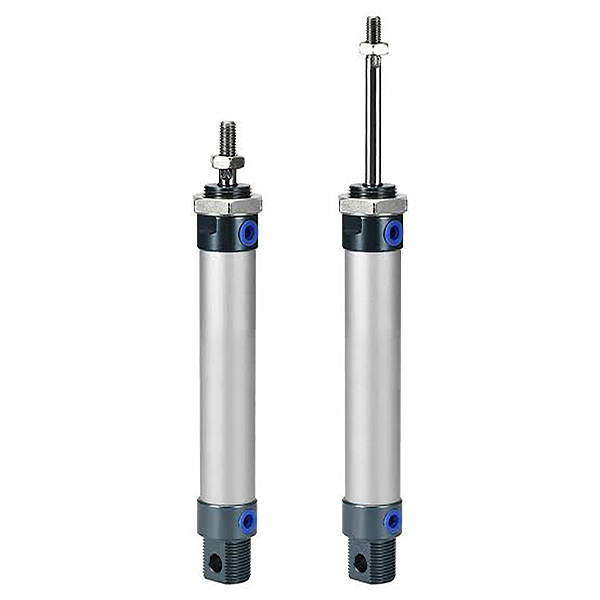

     ซีรีส์ SOLH MAL เป็นกระบอกลมขนาดเล็กอะลูมิเนียมอัลลอยด์น้ำหนักเบาราคาประหยัด ซึ่งได้รับการยอมรับอย่างกว้างขวางในตลาดว่าเป็นโซลูชันกระบอกลมขนาดเล็กที่คุ้มค่า ใช้ท่อกระบอกอะลูมิเนียมอัลลอยด์ชุบอะโนไดซ์และก้านลูกสูบสแตนเลส มีน้ำหนักเบาเป็นพิเศษ โครงสร้างกะทัดรัด และต้นทุนต่ำ ด้วยความเข้ากันได้ดีกับซีรีส์ MA และ CM2 จึงเหมาะอย่างยิ่งสำหรับอุปกรณ์อัตโนมัติที่มีน้ำหนักเบาและคำนึงถึงงบประมาณในอุตสาหกรรมอิเล็กทรอนิกส์ บรรจุภัณฑ์ อุตสาหกรรมเบา และสถานการณ์การทำงานแบบแห้งที่มีฝุ่นต่ำ

  1.1 มาตรฐานสากลและความสามารถในการเปลี่ยนกันได้สูง

     ผลิตตามมาตรฐานอุตสาหกรรมสากลในประเทศด้วยขนาดการติดตั้งแบบรวมและข้อกำหนดอินเทอร์เฟซ มีความสามารถในการสับเปลี่ยนโครงสร้างและมิติที่ยอดเยี่ยมกับกระบอกสูบซีรีส์ MA และ CM2 กระแสหลัก ซึ่งรองรับการเปลี่ยนแบบไม่ต้องดัดแปลง การปรับปรุงอุปกรณ์ และการประกอบแบบแบทช์ที่ได้มาตรฐาน

  1.2 โครงสร้างวัสดุน้ำหนักเบา

     สร้างด้วยท่อทรงกระบอกอะลูมิเนียมอัลลอยด์ระดับพรีเมียมและฝาปิดปลายอะลูมิเนียมอัลลอยด์ จับคู่กับก้านลูกสูบสแตนเลสป้องกันสนิม เมื่อเปรียบเทียบกับกระบอกสูบซีรีส์ MA ทั่วไป ซีรีส์ MAL มีน้ำหนักเบากว่า 15% และความยาวโดยรวมสั้นกว่าประมาณ 10 มม. โดยมอบความสะดวกในการพกพาที่โดดเด่นและประสิทธิภาพการติดตั้งที่กะทัดรัด ในขณะเดียวกันก็ควบคุมต้นทุนได้อย่างมีประสิทธิภาพ

  1.3 โครงสร้างการล็อคเกลียวที่มั่นคง

     ใช้เทคโนโลยีการล็อคเกลียวฝาครอบแบบปลายคู่พร้อมโครงสร้างการประกอบที่แน่นและมั่นคง รูปลักษณ์ตรงทรงกลมที่เพรียวบางช่วยให้มั่นใจได้ถึงโครงสร้างโดยรวมที่เรียบง่าย และการถอดแยกชิ้นส่วน บำรุงรักษา และแก้ไขจุดบกพร่องรายวันที่สะดวก ซึ่งช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาในภายหลังสำหรับสายการผลิตอัตโนมัติงานเบาได้อย่างมาก

  1.4 การเคลื่อนไหวที่หลากหลายและอนุพันธ์เชิงฟังก์ชัน

     • MAL การแสดงคู่: การเคลื่อนที่แบบลูกสูบปลายคู่เข้า ซึ่งเป็นประเภทมาตรฐานที่เป็นสากลที่สุดสำหรับระบบอัตโนมัติเชิงเส้นโหลดเบาทั่วไป

     • MSAL การแสดงเดี่ยว (ดันออก): โครงสร้างสปริงดันออก, ส่วนต่อขยายก้านอัตโนมัติหลังจากไฟฟ้าขัดข้อง เพื่อกลไกการรีเซ็ตเพื่อความปลอดภัย

     • MTAL การแสดงเดี่ยว (ดึงกลับ): โครงสร้างสปริงคืน, การดึงก้านกลับอัตโนมัติหลังจากไฟฟ้าขัดข้องสำหรับสถานการณ์การวางตำแหน่งเชิงป้องกัน

     • MALD ดับเบิ้ลร็อด: ก้านลูกสูบเอาต์พุตแบบปลายคู่ ทำให้เกิดการทำงานแบบซิงโครนัสและระยะชักที่มีประสิทธิภาพเพิ่มขึ้นเป็นสองเท่าเพื่อการส่งกำลังแบบซิงโครนัสที่แม่นยำ

     • MALJ ปรับระยะชักได้: การออกแบบแบบ Double Acting พร้อมระยะชักที่ปรับได้ รองรับตำแหน่งที่แม่นยำและการสอบเทียบระยะชักที่ยืดหยุ่นสำหรับความต้องการการทำงานที่หลากหลาย

  1.5 บัฟเฟอร์ยืดหยุ่นและระบบปิดผนึกที่ทนทาน

     อุปกรณ์มาตรฐานประกอบด้วยแผ่นยางกันกระแทกคุณภาพสูงสำหรับการลดเสียงรบกวนและการดูดซับแรงกระแทกขั้นพื้นฐาน อุปกรณ์เสริมบัฟเฟอร์อากาศที่ได้รับการอัพเกรด (รหัส C) ช่วยลดการสั่นสะเทือนและเสียงรบกวนระหว่างการทำงานของวงจรความเร็วสูงได้อย่างมีประสิทธิภาพ ใช้ซีลคอมโพสิตสองทิศทางที่มีแรงเสียดทานต่ำพร้อมร่องกักเก็บน้ำมันในตัว กระบอกสูบมีแรงดันสตาร์ทต่ำเป็นพิเศษและการทำงานแบบไร้น้ำมันเสถียร พร้อมอายุการใช้งานสูงสุด 5 ล้านรอบ

  1.6 การกำหนดค่าการเหนี่ยวนำแม่เหล็กเสริม

     ซีรีส์ MAL รองรับวงแหวนแม่เหล็กในตัว (รหัส S) ซึ่งเป็นอุปกรณ์เสริม ซึ่งเข้ากันได้อย่างสมบูรณ์แบบกับสวิตช์แม่เหล็กซีรีส์ CS1-G และ SMC M9B ช่วยให้การตรวจจับตำแหน่งลูกสูบที่แม่นยำแบบเรียลไทม์และการเชื่อมโยงสัญญาณไฟฟ้า ตอบสนองการกำหนดตำแหน่งวงจรอัตโนมัติและความต้องการการตรวจสอบอัจฉริยะสำหรับอุปกรณ์อัตโนมัติสำหรับงานเบา

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1.โครงสร้างแบบจำลองทั่วไป: MAL25-100S-CM-FA

 2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นแม่เหล็กแบบ Double Acting มาตรฐาน: MAL32-75S-CM (รู 32 มม., ช่วงชัก 75 มม., หางกลม, พร้อมวงแหวนแม่เหล็ก)

     • รุ่นคืนสปริงการแสดงเดี่ยว: MTAL20-50S-U (รู 20 มม., ระยะชัก 50 มม., หางแบน, รีเซ็ตแบบซิงเกิลแอคชั่น)

     • โมเดลการแสดงคู่แบบ Double Rod: MALD25-100S-CA (เจาะ 25 มม., ระยะชัก 100 มม., สวิงหาง, การทำงานแบบซิงโครนัสก้านคู่)

3. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน)

4. แผนภูมิอ้างอิงแรงขับและแรงดึงตามทฤษฎี 0.5MPa (ก้านเดี่ยว)

 4.1 ข้อมูลประสิทธิภาพการแสดงสองครั้ง (MAL)

  4.2 ข้อมูลประสิทธิภาพการแสดงเดี่ยว (MTAL Spring Return)

5. แบบฟอร์มการติดตั้งและแบบจำลองอนุพันธ์

  5.1 วิธีการติดตั้งอเนกประสงค์ที่หลากหลาย

     • ซม.หางกลม: การติดตั้งแบบตรงแบบมาตรฐาน เป็นแบบที่เป็นสากลมากที่สุดสำหรับการดำเนินการโหลดแสงเชิงเส้นแบบคงที่ทั่วไป

     • แคลิฟอร์เนีย สวิงเทล: โครงสร้างหางแบบแกว่งได้ เหมาะสำหรับการแกว่ง พลิก และเชื่อมโยงกลไกทางกล

     • U หางแบน: การออกแบบส่วนท้ายแบนขนาดกะทัดรัดเป็นพิเศษ เหมาะสำหรับรูปแบบพื้นที่การติดตั้งที่บางเป็นพิเศษและแคบ

     • FA/FB หน้าแปลนหน้า/หลัง: การยึดหน้าแปลนแบนด้านหน้าและด้านหลัง การติดตั้งในแนวตั้งที่มั่นคงสำหรับอุปกรณ์กำหนดตำแหน่งที่มีน้ำหนักเบา

     • ขายึดเท้า LB: การยึดฐานตีนผี การติดตั้งด้านข้างที่สะดวก และการจัดเรียงอุปกรณ์ที่ยืดหยุ่น

     • SDB ขายึดหูคู่: โครงสร้างบานพับคู่ ปรับให้เข้ากับวงสวิงที่ยืดหยุ่นและสภาพการทำงานของข้อต่อพิเศษ

  5.2 ซีรี่ส์อนุพันธ์หลัก

     • การแสดงคู่มาตรฐาน MAL: รุ่นอเนกประสงค์น้ำหนักเบาพร้อมวงแหวนแม่เหล็กเสริมสำหรับระบบอัตโนมัติสำหรับโหลดน้ำหนักเบาทั่วไป

     • MSAL/MTAL การแสดงเดี่ยว: ประเภทสปริงดันออก / สปริงกลับสำหรับการรีเซ็ตความปลอดภัยและการจัดตำแหน่งการป้องกัน

     • MALD ดับเบิ้ลร็อด: โครงสร้างเอาท์พุตซิงโครนัสแบบปลายคู่ เพิ่มระยะชักที่มีประสิทธิภาพเป็นสองเท่า และปรับปรุงเสถียรภาพในการทำงาน

     • MALJ ปรับระยะชักได้: การออกแบบระยะชักที่ปรับแต่งได้เพื่อการวางตำแหน่งที่แม่นยำและความต้องการในการประมวลผลจังหวะแบบแปรผัน

     • MALC เบาะปรับระดับได้: โครงสร้างบัฟเฟอร์อากาศที่ได้รับการอัพเกรด ช่วยลดแรงกระแทกและเสียงรบกวนที่ความเร็วสูงสำหรับการทำงานแบบวนซ้ำบ่อยครั้ง

6. การเปรียบเทียบการเลือก MAL กับ MA

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกเจาะ: เลือกขนาดรูที่เหมาะสมตามน้ำหนักบรรทุกจริง โดยสำรองค่าความปลอดภัยไว้มากกว่า 50% จัดลำดับความสำคัญของซีรีส์ MAL สำหรับโปรเจ็กต์ระบบอัตโนมัติที่ใช้โหลดน้อยและคำนึงถึงงบประมาณ

     2. การเลือกจังหวะ: จังหวะการทำงานจริงบวกระยะขอบความปลอดภัย 10~20 มม. ปฏิบัติตามขีดจำกัดจังหวะมาตรฐาน: การแสดงสองครั้ง ≤500มม. การแสดงเดี่ยว ≤150มม.

     3. การกำหนดค่าการทำงาน: เลือก MAL สำหรับการทำงานแบบ Double Acting, MTAL สำหรับการคืนสปริงแบบ Single Acting, MALD สำหรับการทำงานแบบซิงโครนัสแบบก้านคู่ เลือกเบาะลม MALC สำหรับการทำงานที่ความเร็วสูง (>500 มม./วินาที) ติดตั้งวงแหวนแม่เหล็ก S + สวิตช์ CS1-G/M9B สำหรับการตรวจจับตำแหน่งอัตโนมัติ

สรุปประโยคเดียว

     กระบอกสูบขนาดเล็กอะลูมิเนียมอัลลอยด์น้ำหนักเบาซีรีส์ SOLH MAL มีโครงสร้างกะทัดรัดน้ำหนักเบาเป็นพิเศษ ต้นทุนต่ำเป็นพิเศษ และตัวเลือกการทำงานที่หลากหลาย ทำหน้าที่เป็นโซลูชันระบบนิวแมติกส์ที่คุ้มค่าที่สุดสำหรับอุปกรณ์อัตโนมัติขนาดเล็กที่รับภาระเบา สภาพแวดล้อมแห้ง และอุปกรณ์อัตโนมัติขนาดเล็กที่มีงบประมาณจำกัด
