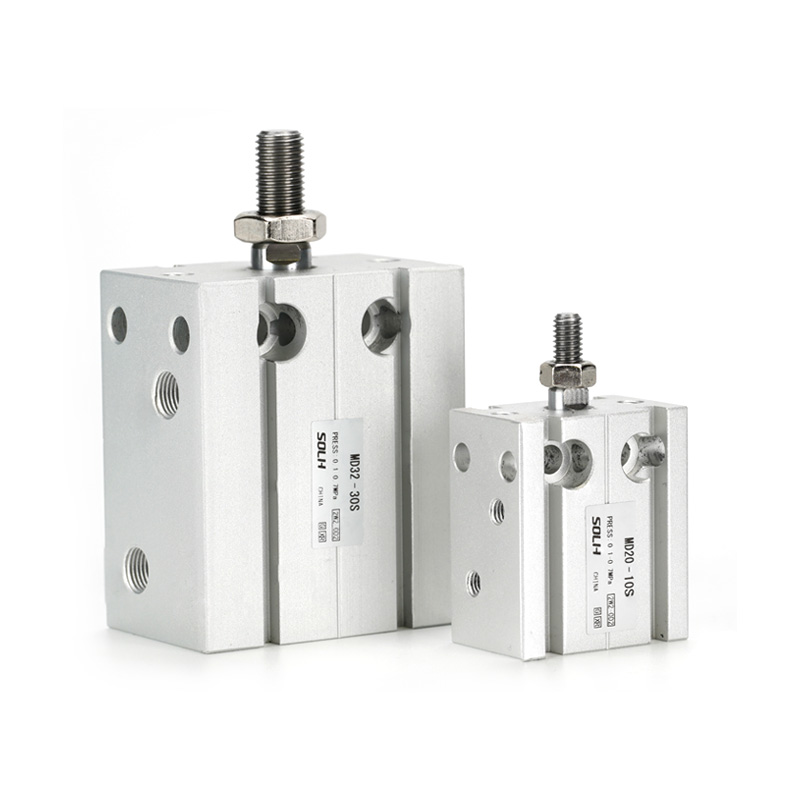

SOLH MD ซีรีส์เป็นกระบอกสูบขนาดเล็กติดตั้งฟรีหลายตำแหน่งมาตรฐาน พร้อมรูยึดเต็มวงกลม รูปทรงบล็อกบางพิเศษ และความสามารถในการติดตั้งมุมใดก็ได้ ออกแบบมาสำหรับพื้นที่อุปกรณ์ที่จำกัด เค้าโครงที่มีความหนาแน่นสูง และเวิร์คสเตชั่นดีดออกและกำหนดตำแหน่งที่โหลดเบา
รุ่นย่อยที่สมบูรณ์ 5 รุ่นครอบคลุมถึงก้านเดี่ยว/คู่, เดี่ยว/คู่, ความต้องการจังหวะคงที่/ปรับได้:
-- MD: ก้านเดี่ยวทำหน้าที่สองครั้ง (ชนิดสากลมาตรฐาน)
-- MSD: ก้านเดี่ยวออกฤทธิ์เดี่ยว (สปริงยืดออก)
-- MTD: ก้านเดี่ยวทำหน้าที่เดี่ยว (สปริงหดเข้า)
-- MDD: ก้านคู่ทำหน้าที่สองทาง (ป้องกันการบิดงอไม่หมุน)
-- MDJ: ก้านสูบคู่ทำหน้าที่คู่พร้อมระยะชักที่ปรับได้ด้านหลัง
|
รายการพารามิเตอร์ |
รายละเอียดข้อมูลจำเพาะแบบเต็ม |
| ขนาดเจาะมาตรฐาน (มม.) |
6, 10, 16, 20, 25, 32 |
| ความยาวช่วงชักมาตรฐาน (มม.) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| โหมดการทำงาน |
การแสดงสองครั้ง: MD / MDD / MDJ การแสดงเดี่ยว: MSD / MTD |
| ช่วงแรงดันใช้งาน |
การแสดงสองครั้ง: 0.1 ~ 1.0 MPa/การแสดงเดี่ยว: 0.2 ~ 1.0 MPa |
| แรงดันทดสอบป้องกันการระเบิด |
1.5 เมกะปาสคาล |
| อุณหภูมิในการทำงานโดยรอบ |
-20°C ~ +70°C (ไม่มีน้ำแข็งภายในท่ออากาศ) |
| ช่วงความเร็วลูกสูบ |
การแสดงสองครั้ง: 30 ~ 500 มม./วินาที การแสดงเดี่ยว: 50 ~ 500 มม./วินาที |
| ด้ายแอร์พอร์ต |
รู 6/10: M5×0.8 รู 16/20/25/32: PT1/8 |
| ตัวเลือกแหวนแม่เหล็ก |
ส่วนต่อท้าย S = แม่เหล็กถาวรในตัว เข้ากันได้กับสวิตช์ตำแหน่งแม่เหล็ก CMSH / DMSH |
1. การติดตั้งหลายตำแหน่งแบบเต็ม 6 ทิศทาง
-- รูต๊าปสม่ำเสมอกระจายอยู่ที่ด้านหน้า ด้านหลัง ซ้าย ขวา ด้านบนและด้านล่างของตัวถัง สามารถแก้ไขได้ทุกระนาบและทุกมุม การจัดเรียงแบบขนานหลายกระบอกสูบแบบเคียงข้างกันช่วยเพิ่มการใช้พื้นที่ตู้ให้เกิดประโยชน์สูงสุด
2. ตัวบล็อกน้ำหนักเบาบางเฉียบ
-- ความหนาของผนังที่บางกว่ากระบอกสูบตัวถังทรงกลมมาตรฐาน 30%~50% ตัวเครื่องหลักโลหะผสมอะลูมิเนียมหล่อขึ้นรูปน้ำหนักเบาสำหรับการออกแบบกลไกขนาดเล็ก
3. แบริ่งก้านลูกสูบหล่อลื่นตัวเอง
-- บูชหล่อลื่นในตัวแบบเสียดทานต่ำในตัวบนก้านลูกสูบ การทำงานแบบไร้น้ำมัน อายุการใช้งานยาวนาน และการเคลื่อนไหวที่ราบรื่นอย่างมั่นคง
4. ร่องติดตั้งสวิตช์แม่เหล็กมาตรฐาน
-- ร่องเลื่อนรูปสี่เหลี่ยมคางหมูโดยเฉพาะทั้งสองด้านของตัวกระบอกสูบ ประกอบ ถอดประกอบ และเปลี่ยนตำแหน่งของสวิตช์กกแม่เหล็กได้ง่ายโดยไม่ต้องใช้ขายึดเพิ่มเติม
5. มีแผ่นยางกันกระแทกด้านหน้าในตัว
-- บัฟเฟอร์ในตัวที่ปลายก้านดูดซับแรงสั่นสะเทือน ลดเสียงรบกวนในการทำงาน และปกป้องอุปกรณ์จับยึดและชิ้นงานขนาดเล็ก
6. ก้านคู่ที่ขยายได้และตัวแปรจังหวะที่ปรับได้
-- MDD คันคู่: ประสิทธิภาพการป้องกันแรงบิดที่แข็งแกร่ง, การโก่งตัวแบบหมุนเป็นศูนย์, การนำทางเชิงเส้นที่เสถียรภายใต้ภาระด้านข้าง
-- MDJ ระยะชักที่ปรับได้: สกรูปรับละเอียดด้านหลังสำหรับการปรับขีดจำกัดระยะชัก ยืดหยุ่นตามข้อกำหนดความยาวตำแหน่งที่แปรผันได้

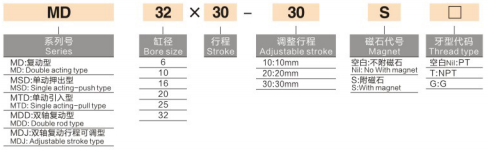

1. รุ่น 1: ก้านเดี่ยวมาตรฐานทำหน้าที่คู่ MD16 × 30S
-- MD = รหัสซีรีส์ กระบอกสูบขนาดกะทัดรัดแบบก้านเดี่ยวสองทาง
-- 16 = เส้นผ่านศูนย์กลางรูเจาะ (มม.)
-- 30 = ความยาวระยะชักพื้นฐาน (มม.)
-- S = วงแหวนแม่เหล็กในตัว (ว่าง = ไม่มีแม่เหล็ก)
2.รุ่น 2: ก้านคู่แบบปรับได้ MDJ20×20-10S
-- MDJ = ก้านสูบคู่ทำหน้าที่คู่พร้อมการปรับระยะชักด้านหลัง
-- 20 = ขนาดเจาะ (มม.)
-- 20 = จังหวะฐานคงที่
-- 10 = ระยะชักเสริมที่ปรับได้ (ระยะเคลื่อนที่ทั้งหมด = 20 + 10 = 30 มม.)
-- S = ส่วนต่อท้ายเสริมวงแหวนแม่เหล็กในตัว
| เจาะ (มม.) |
พื้นที่ลูกสูบ (มม. ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. กฎการตัดสินการคัดเลือกแกนกลาง
-- ลำดับความสำคัญในการจำกัดพื้นที่: ช่องการติดตั้งแคบ, รูปแบบที่หนาแน่น, ความต้องการในการติดตั้งหลายมุม → เลือกกระบอกสูบขนาดกะทัดรัดของซีรีส์ MD
- การคัดกรองสภาพโหลด: โหลดแสงตามแนวแกนบริสุทธิ์โดยไม่มีการโก่งตัวด้านข้าง → ก้านเดี่ยว MD มาตรฐาน; มีแรงบิดด้านข้าง / โหลดด้านออฟเซ็ตอยู่ → รุ่นป้องกันการหมุนของ MDD ก้านคู่
-- ความต้องการในการปรับระยะชัก: การเคลื่อนที่ของตำแหน่งแบบแปรผันจำเป็นต้องมีขีดจำกัดที่ดี → ตัวแปรก้านคู่แบบปรับได้ MDJ
-- การตอบสนองสัญญาณตำแหน่ง: เพิ่มส่วนต่อท้าย S พร้อมสวิตช์แม่เหล็ก CMSH/DMSH สำหรับการตรวจจับจังหวะ PLC
2. สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป
-- ระบบอัตโนมัติ 3C และเซมิคอนดักเตอร์: การยึดจับฟิกซ์เจอร์ขนาดเล็ก การดันวัสดุ การย้ำส่วนประกอบ สถานีกำหนดตำแหน่งที่แม่นยำ
-- อุปกรณ์อัตโนมัติทั่วไป: การปิดกั้นชิ้นงาน การสลับสถานี กลไกลูกสูบเชิงเส้นขนาดเล็ก
-- การประกอบเครื่องใช้และฮาร์ดแวร์ภายในบ้าน: ชิ้นส่วนขนาดเล็กแบบสวมอัด, การติดกระดุมแบบ snap, การจ่ายกาวขนาดเล็ก
-- เครื่องจักรบรรจุภัณฑ์และอาหาร: การลำเลียงวัสดุน้ำหนักเบา การหนีบผลิตภัณฑ์ การแยกคัดแยกอัตโนมัติ
กระบอกสูบขนาดกะทัดรัดแบบติดตั้งอิสระหลายทิศทาง SOLH MD ครอบคลุมก้านเดี่ยว/ก้านคู่ รุ่น MDJ แบบเดี่ยว/คู่ และจังหวะแบบปรับได้ พร้อมรูยึด 6 ด้านเต็มรูปแบบ บัฟเฟอร์ในตัวและวงแหวนแม่เหล็กเสริม การออกแบบน้ำหนักเบาบางเฉียบเหมาะสำหรับการจับยึดที่มีน้ำหนักเบา การดีดออก และการวางตำแหน่งใน 3C เซมิคอนดักเตอร์ บรรจุภัณฑ์ และอุปกรณ์ระบบอัตโนมัติขนาดเล็ก
