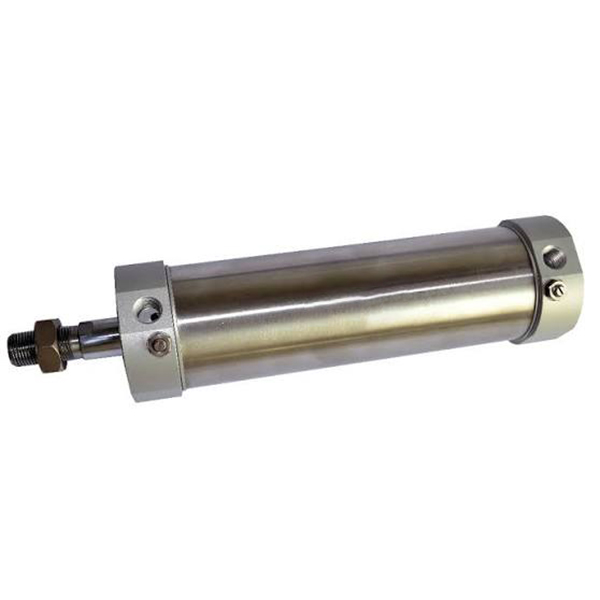

MG Series กระบอกสูบสแตนเลสขนาดเล็ก | กระบอกสูบนิวแมติกส์ทนการกัดกร่อนมาตรฐาน JIS

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

     ซีรีส์ SOLH MG เป็นกระบอกสูบนิวแมติกขนาดเล็กที่ทำจากสเตนเลสสตีลทั้งตัวที่ทนทาน ผลิตตามมาตรฐานอุตสาหกรรม JIS ครอบคลุมช่วงรูตั้งแต่ φ20 ถึง φ63มม. ซึ่งอยู่ระหว่างซีรีส์ MA ราคาประหยัดและซีรีส์ CM2 ระดับไฮเอนด์ โดดเด่นด้วยความต้านทานการกัดกร่อน ความต้านทานการสั่นสะเทือน และอายุการใช้งานที่ยาวนานเป็นพิเศษ จึงให้ประสิทธิภาพด้านต้นทุนที่โดดเด่น สามารถใช้แทนกันได้อย่างสมบูรณ์กับซีรีส์ SMC CM2/CM3 โดยมีการใช้กันอย่างแพร่หลายในสถานการณ์ระบบอัตโนมัติขนาดกลางและมาตรฐานสูง รวมถึงอาหาร ยา บรรจุภัณฑ์ อิเล็กทรอนิกส์ สภาพแวดล้อมการทำงานที่เป็นกรดเบสที่มีความชื้นและอ่อน

  1.1 มาตรฐาน JIS และความสามารถในการสับเปลี่ยนได้สูง

     ผลิตอย่างเคร่งครัดตามข้อกำหนดมาตรฐาน JIS ด้วยขนาดการติดตั้งแบบรวมและมาตรฐานอินเทอร์เฟซ ทำให้สามารถสับเปลี่ยนมิติและโครงสร้างได้อย่างสมบูรณ์แบบด้วยกระบอกสูบซีรีส์ SMC CM2 และ CM3 ซึ่งรองรับการเปลี่ยนแบบไม่ต้องดัดแปลง การอัพเกรดอุปกรณ์เป็นชุด และการจับคู่สายการผลิตอัตโนมัติที่ได้มาตรฐาน

  1.2 โครงสร้างป้องกันการกัดกร่อนสแตนเลสแบบเต็ม

     ใช้ท่อทรงกระบอกสเตนเลสสตีล SUS304 และก้านลูกสูบระดับพรีเมียม จับคู่กับฝาปิดปลายอะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง โครงสร้างวัสดุแบบผสมผสานให้ประสิทธิภาพในการป้องกันสนิม ป้องกันการกัดกร่อน และทนแรงดันได้ดีเยี่ยม ปรับให้เข้ากับสภาพการทำงานที่รุนแรง เช่น ความชื้นสูง ฝุ่น กรดอ่อน และด่างอ่อนได้อย่างเสถียร ซึ่งเหนือกว่ากระบอกสูบแบบประหยัดทั่วไปในการปรับให้เข้ากับสิ่งแวดล้อมมาก

  1.3 โครงสร้างบริษัทการห่อหุ้มการห่อหุ้มด้วยหมุดย้ำ

     การนำเทคโนโลยีการห่อหุ้มด้วยหมุดย้ำแบบมืออาชีพมาใช้เพื่อบูรณาการการย้ำปลอกปลายและการย้ำท่อกระบอกสูบ โครงสร้างโดยรวมมีความแน่นและมั่นคงพร้อมความต้านทานการสั่นสะเทือนและแรงกระแทกที่แข็งแกร่ง หลีกเลี่ยงการเชื่อมต่อที่หลวมระหว่างการทำงานความถี่สูงในระยะยาว รูปทรงตรงทรงกลมเพรียวบางมีโครงสร้างที่เรียบง่ายและการบำรุงรักษารายวันที่สะดวก ช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษา

  1.4 การเคลื่อนไหวที่หลากหลายและอนุพันธ์เชิงฟังก์ชัน

     • เอ็มจี ดับเบิ้ล แอ็กติ้ง: การเคลื่อนที่แบบลูกสูบปลายคู่เข้า ซึ่งเป็นประเภทมาตรฐานที่เป็นสากลที่สุดสำหรับระบบอัตโนมัติเชิงเส้นทั่วไป

     • ผงชูรส การแสดงเดี่ยว (ผลักออก): โครงสร้างสปริงดันออก ขยายอัตโนมัติหลังจากไฟฟ้าดับเพื่อกลไกการรีเซ็ตความปลอดภัย

     • MTG การแสดงเดี่ยว (ดึงกลับ): โครงสร้างสปริงกลับ การดึงกลับอัตโนมัติหลังจากไฟฟ้าดับสำหรับสถานการณ์การวางตำแหน่งเชิงป้องกัน

     • เอ็มจีดี ดับเบิ้ลร็อด: ก้านลูกสูบเอาต์พุตแบบปลายคู่ รับรู้ถึงการเคลื่อนที่แบบซิงโครนัสและระยะชักที่มีประสิทธิภาพเพิ่มขึ้นสองเท่าเพื่อการส่งกำลังแบบซิงโครนัสที่แม่นยำ

     • เบาะปรับ MGC: การแสดงสองครั้งด้วยบัฟเฟอร์อากาศแบบปรับได้ปลายคู่ ช่วยลดเสียงรบกวนและการกระแทกได้อย่างมีประสิทธิภาพสำหรับการทำงานแบบวนรอบความเร็วสูง

     • เบาะ MGCD ดับเบิ้ลร็อด: โครงสร้างก้านคู่พร้อมบัฟเฟอร์ลมแบบปรับได้ ผสมผสานการทำงานแบบซิงโครนัสและประสิทธิภาพที่เสถียรด้วยความเร็วสูง

  1.5  บัฟเฟอร์ที่เชื่อถือได้และระบบซีลที่มีแรงเสียดทานต่ำ

     มาตรฐานมาพร้อมกับแผ่นป้องกันการชนกันของยางคุณภาพสูงสำหรับการบัฟเฟอร์พื้นฐานและลดเสียงรบกวน รุ่นอัพเกรด MGC/MGCD รองรับเบาะลมแบบปลายคู่ที่ปรับได้ด้วยตนเอง ซึ่งปรับให้เข้ากับสภาพการทำงานที่มีความเร็วสูงและมีน้ำหนักได้อย่างสมบูรณ์แบบ ใช้ซีลคอมโพสิตสองทิศทางรูปทรงพิเศษพร้อมร่องกักเก็บน้ำมันในตัว กระบอกสูบมีแรงดันสตาร์ทต่ำเป็นพิเศษ การทำงานแบบไร้น้ำมันเสถียร และอายุการใช้งานมากกว่า 8 ล้านรอบ

  1.6  การเหนี่ยวนำแม่เหล็กในตัวแบบเต็มซีรีส์

     ซีรีส์ MG ทั้งหมดมาพร้อมกับวงแหวนแม่เหล็กในตัว (รหัส S เป็นมาตรฐาน ไม่สามารถถอดออกได้) เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ Airtac CS1-G และ SMC M9B รองรับการตรวจจับตำแหน่งลูกสูบที่แม่นยำแบบเรียลไทม์และการเชื่อมโยงสัญญาณไฟฟ้า ทำให้ทราบตำแหน่งวงจรอัตโนมัติและการตรวจสอบอุปกรณ์อัจฉริยะ

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

 1. โครงสร้างแบบจำลองทั่วไป: MG25-100S-CM-FA

 2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่นแม่เหล็กแบบ Double Acting มาตรฐาน: MG32-75S-CM (รู 32 มม., ระยะชัก 75 มม., หางกลม, วงแหวนแม่เหล็กในตัว)

     • เบาะปรับระดับได้ รุ่น Double Acting: MGC40-100S-CA (เจาะ 40 มม., ระยะชัก 100 มม., หางสวิง, เบาะลมแบบปรับได้)

     • รุ่นคืนสปริงการแสดงเดี่ยว: MTG20-50S-U (รู 20 มม., ระยะชัก 50 มม., หางแบน, รีเซ็ตแบบซิงเกิลแอคชั่น)

3. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน)

4. แผนภูมิอ้างอิงแรงขับและแรงดึงตามทฤษฎี 0.5MPa (ก้านเดี่ยว)

  4.1 ข้อมูลประสิทธิภาพการแสดงสองครั้ง (MG)

  4.2 ข้อมูลประสิทธิภาพการแสดงเดี่ยว (MTG Spring Return)

5. แบบฟอร์มการติดตั้งและแบบจำลองอนุพันธ์

  5.1 วิธีการติดตั้งอเนกประสงค์ที่หลากหลาย

     • ซม.หางกลม: การติดตั้งแบบตรงแบบมาตรฐาน ซึ่งเป็นรุ่นสากลที่สุดสำหรับการทำงานเชิงเส้นคงที่แบบธรรมดา

     • แคลิฟอร์เนีย สวิงเทล: โครงสร้างส่วนท้ายแบบแกว่งได้ ดัดแปลงเป็นพิเศษสำหรับกลไกทางกลแบบสั่นและพลิก

     • U หางแบน: ดีไซน์หางเรียบกะทัดรัด เหมาะสำหรับพื้นที่ติดตั้งที่บางและแคบเป็นพิเศษ

     • FA/FB หน้าแปลนหน้า/หลัง: การยึดหน้าแปลนแบนด้านหน้าและด้านหลัง การติดตั้งในแนวตั้งที่มั่นคงสำหรับการวางตำแหน่งที่มีน้ำหนักมาก

     • ขายึดเท้า LB: การยึดฐานตีนผี การติดตั้งด้านข้างที่สะดวกและการจัดวางอุปกรณ์

     • SDB ขายึดหูคู่: โครงสร้างบานพับคู่ การดำเนินการสวิงที่ยืดหยุ่นสำหรับสถานการณ์การเชื่อมโยงพิเศษ

  5.2 ซีรี่ส์อนุพันธ์หลัก

     • เอ็มจี สแตนดาร์ด ดับเบิ้ล แอ็กติ้ง: รุ่นที่ติดตั้งแม่เหล็กสากลสำหรับระบบอัตโนมัติมาตรฐานกลางทั่วไป

     • ผงชูรส/MTG การแสดงเดี่ยว: แบบสปริงดันออก / สปริงกลับเพื่อการรีเซ็ตเพื่อความปลอดภัยและตำแหน่งการป้องกัน

     • เอ็มจีดี ดับเบิ้ลร็อด: โครงสร้างเอาท์พุตซิงโครนัสแบบปลายคู่ เพิ่มจังหวะเป็นสองเท่าและปรับปรุงเสถียรภาพในการทำงาน

     • เบาะปรับ MGC: โครงสร้างบัฟเฟอร์อากาศที่ได้รับการอัพเกรด เหมาะสำหรับการทำงานแบบวนซ้ำด้วยความเร็วสูงบ่อยครั้ง

     • เบาะ MGCD ดับเบิ้ลร็อด: บูรณาการการซิงโครไนซ์ก้านคู่และการบัฟเฟอร์ที่ปรับได้สำหรับอุปกรณ์ความเร็วสูงที่มีความแม่นยำสูง

6. การเปรียบเทียบการเลือก MG กับ MA กับ CM2

7. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกเจาะ: เลือกขนาดรูที่เหมาะสมตามน้ำหนักบรรทุกจริง สำรองค่าความปลอดภัยมากกว่า 50% จัดลำดับความสำคัญของซีรีส์ MG สำหรับสภาวะการทำงานที่รับน้ำหนักปานกลางถึงสูงและทนต่อการกัดกร่อน

     2. การเลือกจังหวะ: จังหวะการทำงานจริงบวกระยะขอบความปลอดภัย 10~20 มม. ปฏิบัติตามขีดจำกัดจังหวะมาตรฐาน: การแสดงสองครั้ง ≤500มม. การแสดงเดี่ยว ≤150มม.

     3. การกำหนดค่าการทำงาน: เลือก MG สำหรับสปริงแบบดับเบิ้ลแอคชั่นมาตรฐาน, MTG สำหรับการสปริงกลับแบบซิงเกิลแอคชั่น, MGC สำหรับความต้องการเบาะรองนั่งแบบปรับได้ความเร็วสูง ซีรีส์ทั้งหมดมีวงแหวนแม่เหล็กติดตั้งไว้ล่วงหน้า เข้ากันได้กับสวิตช์แม่เหล็ก CS1-G และ M9B สำหรับการตรวจจับตำแหน่ง

สรุปประโยคเดียว

     กระบอกสูบขนาดเล็กสเตนเลสสตีลมาตรฐาน SOLH MG JIS มีความสมดุลระหว่างความต้านทานการกัดกร่อนสูง อายุการใช้งานที่ยาวนาน และประสิทธิภาพด้านต้นทุน พร้อมด้วยตัวเลือกการเคลื่อนไหวและการติดตั้งที่หลากหลาย ซึ่งทำหน้าที่เป็นโซลูชันนิวแมติกระดับกลางที่เหมาะสมที่สุดสำหรับอุปกรณ์อัตโนมัติสำหรับอาหาร ยา บรรจุภัณฑ์ และอุปกรณ์อัตโนมัติในสภาพแวดล้อมที่มีความชื้น
