กระบอกลมตั้งโต๊ะซีรีส์ MGF | กระบอกลมป้องกันการโก่งตัวสูง Low Profile

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้างหลัก

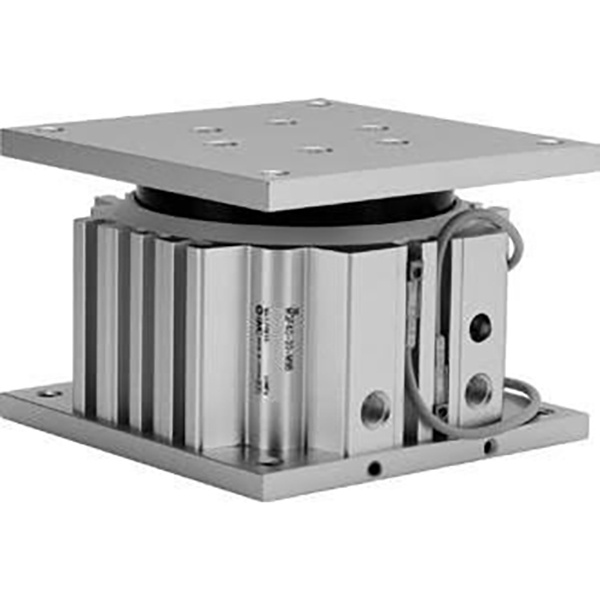

     ซีรีส์ SOLH MGF เป็นกระบอกไกด์แบบ Low Profile โดดเด่นด้วยโครงสร้างปลอกนำที่มีศูนย์กลางขนาดใหญ่และความสามารถในการรับน้ำหนักป้องกันการโก่งตัวที่สม่ำเสมอ 360° กระบอกสูบนี้ครอบคลุมขนาดรู φ40 มม. φ63 มม. และ φ100 มม. ด้วยระยะชักสั้นมาตรฐานตั้งแต่ 30 มม. ถึง 100 มม. กระบอกสูบนี้ใช้การออกแบบที่มีความสูงต่ำและบางเป็นพิเศษ และรองรับการติดตั้งสองทิศทางด้านบนและด้านล่าง ให้ประสิทธิภาพการโหลดที่ต้านการเยื้องศูนย์ที่ยอดเยี่ยมและความสามารถในการป้องกันการหมุนที่มีความแม่นยำสูง เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีภาระหนักในช่วงจังหวะสั้น เช่น การยกชิ้นงาน การวางตำแหน่งที่แม่นยำ การกลึงสถานี และการดันในงานหนัก โดยทำหน้าที่เป็นโซลูชันนิวแมติกที่ต้องการสำหรับอุปกรณ์อัตโนมัติขนาดกะทัดรัด

ข้อได้เปรียบทางโครงสร้างที่สำคัญ

• โปรไฟล์ต่ำเป็นพิเศษและความสูงที่ย่อเล็กสุด: ความสูงในการติดตั้งโดยรวมต่ำกว่าซีรีส์ MGQ ถึง 15–20% ทำให้มีตัวเครื่องที่บางเป็นพิเศษเพื่อให้พอดีกับโครงร่างอุปกรณ์ที่มีขนาดกะทัดรัดสูง การเปลี่ยนโครงสร้างแกนนำคู่แบบเดิมด้วยปลอกนำที่มีศูนย์กลางขนาดใหญ่ช่วยลดน้ำหนักโดยรวมได้ประมาณ 15% และให้ประสิทธิภาพการป้องกันการโก่งตัวรอบทิศทาง 360° ที่สม่ำเสมอโดยไม่มีความไวต่อทิศทาง

• โหลดต่อต้านการเยื้องศูนย์อันทรงพลังและความแข็งแกร่งสูง: ปลอกนำขนาดใหญ่ในตัวและโครงสร้างหมุดป้องกันการหมุนในตัวทำให้กระบอกสูบมีแรงบิดขนาดใหญ่เป็นพิเศษ ซึ่งสูงถึง 409N·m สำหรับรุ่น φ100มม. สามารถทนต่อแรงเยื้องศูนย์ได้อย่างเสถียรจากทุกทิศทาง 360° โดยไม่มีการโก่งตัวหรือติดขัด ความแม่นยำในการป้องกันการหมุนที่มีความแม่นยำสูงช่วยให้มั่นใจได้ว่าการวางตำแหน่งซ้ำมีความเสถียร: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°)

• เค้าโครงการติดตั้งและการวางท่อที่ยืดหยุ่น: ใช้นวัตกรรมการออกแบบการติดตั้งสองทิศทางด้านบนและด้านล่าง ช่วยให้สามารถติดตั้งแบบตายตัวบนพื้นผิวทั้งด้านบนและด้านล่าง เพื่อปรับให้เข้ากับการยกแนวนอน การกดแนวตั้ง และสถานการณ์การทำงานหลายทิศทาง มาพร้อมกับการออกแบบช่อง T สี่ด้าน (มีสามด้านให้เลือก ไม่รวมพื้นผิวท่อ) สามารถติดตั้งสวิตช์แม่เหล็กทั้งสี่ด้านเพื่อการตรวจจับจังหวะหลายตำแหน่งที่ยืดหยุ่น

• การออกแบบที่ทนทานและบำรุงรักษาต่ำ: โครงสร้างลูกสูบแบบออกฤทธิ์สองเท่าพร้อมบัฟเฟอร์ยางปลายคู่ช่วยลดแรงกระแทกจากการเคลื่อนไหวและเสียงรบกวนจากการทำงานได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของกระบอกสูบและอุปกรณ์ต่อพ่วง การออกแบบที่ปราศจากน้ำมันช่วยให้การทำงานในสภาพแวดล้อมที่สะอาดและลดต้นทุนการบำรุงรักษารายวันได้อย่างมาก

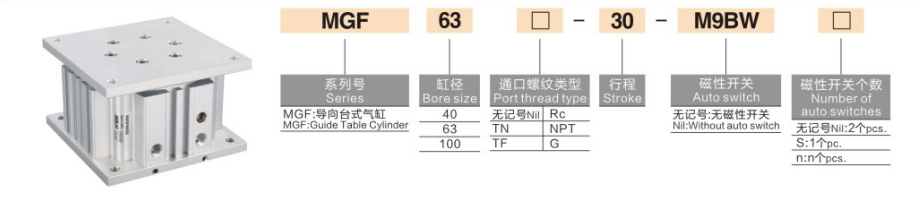

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

ตัวอย่างรุ่น: MGF63-50-M9BW | 10-MGF40-30-Y59B

ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• เอ็มจีเอฟ40-30: รู 40 มม., ระยะชัก 30 มม., รุ่นมาตรฐาน ไม่มีสวิตช์แม่เหล็ก

• เอ็มจีเอฟ63-75-2S: เจาะ 63 มม., ระยะชัก 75 มม., สวิตช์แม่เหล็กคู่สำหรับการตรวจจับตำแหน่งแบบคู่

• 10-MGF100-100-Y59B: เจาะ 100 มม., ช่วงชัก 100 มม., ทำความสะอาดซีรีส์ฝุ่นต่ำด้วยสวิตช์แม่เหล็ก Y59B

พารามิเตอร์ทางเทคนิคหลักมาตรฐาน

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20°C, แรงดันพิกัด 0.5MPa)

1. ข้อมูลจำเพาะด้านประสิทธิภาพทั่วไป

• โหมดการทำงาน: การเคลื่อนที่แบบลูกสูบออกฤทธิ์สองครั้ง

• ช่วงแรงดันใช้งาน: 0.1~1.0MPa; แรงดันพิสูจน์: 1.5MPa

• อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

• ความเร็วการทำงานของลูกสูบ: 50~500มม./วินาที

• โหมดบัฟเฟอร์: ยางกันกระแทกปลายคู่เพื่อลดแรงกระแทกและกำจัดเสียงรบกวน

• โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมันที่ไม่ต้องบำรุงรักษา เข้ากันได้กับโรงปฏิบัติงานที่สะอาด

2. ข้อมูลแรงผลักดันทางทฤษฎี (หน่วย: N)

3. ข้อมูลแรงบิดที่อนุญาต (100 มม./วินาที หน่วย: N·m)

4. ข้อมูลน้ำหนักผลิตภัณฑ์ (ระยะชัก 50 มม. หน่วย: กก.)

สถานการณ์การใช้งานทั่วไป

• สถานียกและกำหนดตำแหน่ง: เหมาะอย่างยิ่งสำหรับการดันชิ้นงานในสายการผลิต การวางตำแหน่งพาเลท และการดีดออกของจิ๊ก โครงสร้างตัวนำที่มีความแข็งแกร่งสูงช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงภายใต้สภาวะโหลดหนักในช่วงจังหวะสั้นโดยไม่มีการเบี่ยงเบนตำแหน่ง

• การเลี้ยวสถานีและการสลับทิศทาง: เหมาะสำหรับการหมุนแผ่นดัชนี การพลิกชิ้นงาน 90° และกระบวนการเปลี่ยนทิศทางอัตโนมัติ ความแม่นยำในการป้องกันการหมุนสูงเป็นพิเศษรับประกันความแม่นยำของเครื่องจักรและการประกอบที่สม่ำเสมอ

• การแปลระยะสั้นสำหรับงานหนัก: สมบูรณ์แบบสำหรับการผลัก/ดึงภาระหนักในจังหวะสั้น และการขับโหลดประหลาดในทิศทาง 360° ความสามารถในการป้องกันการโก่งตัวรอบทิศทางที่สม่ำเสมอช่วยแก้ปัญหาข้อจำกัดด้านทิศทางของกระบอกสูบแบบก้านนำทางคู่แบบดั้งเดิม

• อุปกรณ์อัตโนมัติที่มีความสะอาดสูง: การออกแบบที่ปราศจากน้ำมันและมีฝุ่นน้อยปรับให้เข้ากับสภาพแวดล้อมการทำงานที่เข้มงวดของเซมิคอนดักเตอร์ อุปกรณ์อิเล็กทรอนิกส์ 3C และอุปกรณ์ทางการแพทย์ ตรงตามมาตรฐานการผลิตในโรงงานที่สะอาดและมีข้อกำหนดในการบำรุงรักษาต่ำ

การเปรียบเทียบความแตกต่างหลัก MGF กับ MGQ

คู่มือการเลือกอย่างรวดเร็วสามขั้นตอน

1. การเลือกขนาดเจาะ: เลือกการเจาะที่เหมาะสมโดยพิจารณาจากภาระงานจริง ตรวจสอบให้แน่ใจว่าแรงขับตามทฤษฎี ≥ โหลดจริง × 1.5 จัดลำดับความสำคัญของขนาดรูที่ใหญ่ขึ้นสำหรับสภาพการทำงานของโหลดเยื้องศูนย์ เพื่อเพิ่มเสถียรภาพและประสิทธิภาพการป้องกันการโก่งตัว

2. การเลือกจังหวะ: ตัวเลือกระยะชักมาตรฐานคือ 30 มม., 50 มม., 75 มม. และ 100 มม. ชอบซีรีส์ MGF สำหรับการใช้งานช่วงชักสั้นทั้งหมด (≤100มม.) ที่ต้องการโปรไฟล์ต่ำและมีความสามารถในการต้านการเยื้องศูนย์สูง

3. การเลือกการกำหนดค่า

￮ การตรวจจับจังหวะสองตำแหน่ง: เลือกการกำหนดค่าสวิตช์แม่เหล็กคู่ 2S เพื่อการตรวจสอบตำแหน่งจากต้นทางถึงปลายทางที่แม่นยำ

￮ สภาพแวดล้อมที่มีความสะอาดสูง: เลือกซีรีส์ฝุ่นต่ำสะอาดที่มีคำนำหน้า 10 เพื่อปรับให้เข้ากับสถานการณ์อุปกรณ์เซมิคอนดักเตอร์ การแพทย์ และอิเล็กทรอนิกส์ที่มีความแม่นยำ

สรุปประโยคเดียว

     กระบอกสูบตารางนำโปรไฟล์ต่ำซีรีส์ SOLH MGF มีความสูงในการติดตั้งที่บางเป็นพิเศษ ความสามารถในการรับน้ำหนักป้องกันการโก่งตัวที่สม่ำเสมอ 360° แรงบิดที่ยอมรับได้ขนาดใหญ่ และความยืดหยุ่นในการติดตั้งแบบสองทิศทาง ทำหน้าที่เป็นโซลูชันระบบนิวแมติกส์ช่วงชักสั้นที่เหมาะสมที่สุดสำหรับอุปกรณ์อัตโนมัติที่มีความแม่นยำสูงขนาดกะทัดรัด
