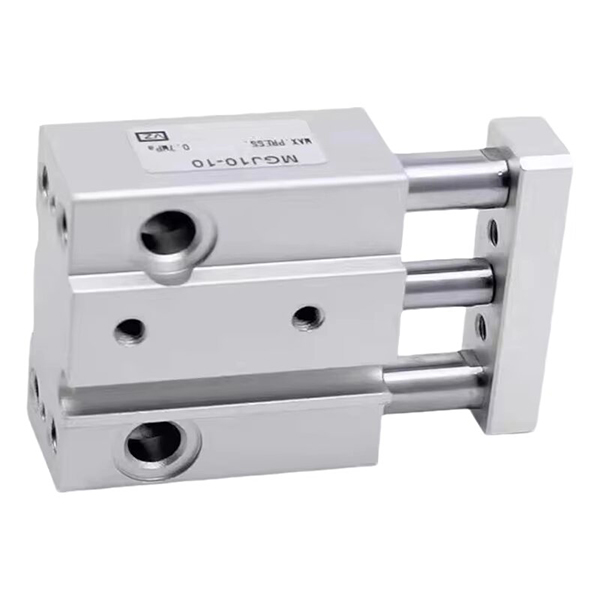

เอ็มเจเจ ซีรีส์ กระบอกลมขนาดเล็กแบบมีไกด์ขนาดเล็ก | ประเภทป้องกันการหมุนที่มี งานละเอียด สูง

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MGJ เป็นกระบอกฉีดนำขนาดเล็กพิเศษ มีความแม่นยำสูง และน้ำหนักเบา ออกแบบมาเป็นพิเศษสำหรับสถานการณ์ระบบอัตโนมัติขนาดเล็ก โดดเด่นด้วยโครงสร้างขนาดเล็กกะทัดรัดเป็นพิเศษ ประสิทธิภาพการป้องกันการหมุนที่แม่นยำ ±0.1° การติดตั้งแบบสองทิศทาง และการออกแบบการวางท่อและสายไฟแบบรวมศูนย์ด้านเดียว ซีรี่ส์นี้ครอบคลุมขนาดรู φ6 และ φ10 เท่านั้น โดยมีระยะชักสั้นเป็นพิเศษตั้งแต่ 5 มม. ถึง 20 มม. ได้รับการปรับแต่งมาอย่างสมบูรณ์แบบสำหรับการใช้งานการวางตำแหน่งที่มีโหลดขนาดเล็ก พื้นที่จำกัด และมีความแม่นยำสูงในอุปกรณ์อิเล็กทรอนิกส์ เครื่องมือทางการแพทย์ และเครื่องจักรที่มีความแม่นยำ โดยทำหน้าที่เป็นส่วนประกอบหลักสำหรับระบบอัตโนมัติขนาดเล็ก

ตำแหน่งหลักและคุณสมบัติโครงสร้าง

1.การย่อขนาดสุดขีดและขนาดที่กะทัดรัดเป็นพิเศษ

• ครอบคลุมข้อกำหนดขนาดเล็กพิเศษ: มีจำหน่ายในขนาดรูขนาดเล็กพิเศษ φ6 มม. และ φ10 มม. พร้อมระยะชักสั้นที่เข้ากันคือ 5/10/15 มม. (φ6) และ 5/10/15/20 มม. (φ10) ออกแบบมาโดยเฉพาะสำหรับความต้องการการขับขี่แบบไมโครสโตรค

• มิติตัวเครื่องเพรียวบางและบาง: รุ่น MGJ6 ขนาดกะทัดรัดเป็นพิเศษมีขนาดตัวเครื่องที่บางเฉียบและแคบ 23+ช่วงชัก (ยาว) × 29 มม. (กว้าง) × 14.5 มม. (สูง) ใช้พื้นที่ในการติดตั้งน้อยที่สุด และปรับให้เข้ากับรูปแบบอุปกรณ์ขนาดกะทัดรัดที่มีการบูรณาการสูง

2.ประสิทธิภาพการป้องกันการหมุนที่มีความแม่นยำสูง

• เมื่อติดตั้งแท่งนำคู่ในตัวและโครงสร้างเฟรมนำในตัว ซีรีส์ MGJ จึงมีความสามารถในการป้องกันการโก่งตัวได้ดีเยี่ยม ความทนทานต่อการหมุนต่ำมากถึง±0.1°หลีกเลี่ยงการเบี่ยงเบนตำแหน่งได้อย่างมีประสิทธิภาพในระหว่างการจับยึดชิ้นส่วนขนาดเล็ก การประกอบ และการปรับอย่างละเอียด และรับประกันความแม่นยำของตำแหน่งที่มีความแม่นยำสูงสม่ำเสมอ

3.การติดตั้งที่ยืดหยุ่นและรวมศูนย์การออกแบบท่อ

• รองรับการติดตั้งแบบสองทิศทาง: พื้นผิวทั้งด้านล่างและด้านหลังสงวนไว้สำหรับการติดตั้งแบบตายตัว รองรับเค้าโครงหลายมุมในพื้นที่แคบและแคบพร้อมความสามารถในการปรับฉากที่แข็งแกร่ง

• การวางท่อและการเดินสายไฟแบบรวมศูนย์ด้านเดียว: ท่ออากาศและสายสวิตช์แม่เหล็กถูกจัดเรียงไว้ที่ด้านเดียวอย่างสม่ำเสมอ ทำให้มีการเดินสายไฟที่เรียบร้อยและเป็นมาตรฐานในระหว่างการจัดเรียงหลายกระบอกสูบหนาแน่น ทำให้การติดตั้งในสถานที่และการบำรุงรักษาในภายหลังทำได้ง่ายขึ้น

• การติดตั้งสวิตช์คู่สำหรับระยะชักสั้นพิเศษ: แม้แต่ระยะชักขั้นต่ำ 5 มม. ก็สามารถติดตั้งสวิตช์แม่เหล็กสองตัวได้ ทำให้การตรวจจับตำแหน่งที่ครอบคลุมของปลายจังหวะทั้งสองข้างไม่มีมุมตาย

4.การทำงานแบบวงกลมน้ำหนักเบาและทนทาน

• น้ำหนักตัวที่เบาเป็นพิเศษ: น้ำหนักโดยรวมต่ำมาก — MGJ6-5 หนักเพียง 27.3 กรัม และ MGJ10-20 ที่มีข้อมูลจำเพาะสูงสุดอยู่ที่ 63.2 กรัม ซึ่งช่วยลดภาระของอุปกรณ์ได้อย่างมาก และเหมาะสำหรับกลไกอัตโนมัติขนาดเล็กน้ำหนักเบา

• การทำงานที่ไม่ต้องบำรุงรักษาและมีเสถียรภาพ: ใช้การออกแบบการหล่อลื่นแบบไร้น้ำมันพร้อมบัฟเฟอร์ยางปลายคู่ รองรับการเคลื่อนที่แบบไซคลิกความถี่สูงความถี่สูงในระยะยาว โดยมีเสียงรบกวนต่ำ การทำงานที่มั่นคง และอายุการใช้งานที่ยาวนาน

กฎการเข้ารหัสโมเดลที่สมบูรณ์

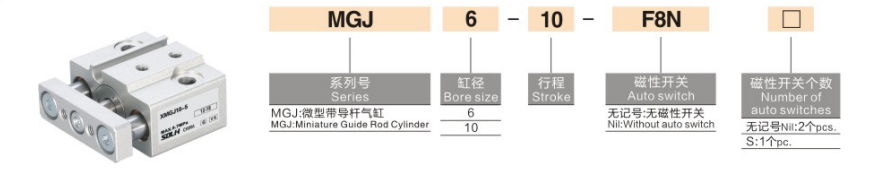

ตัวอย่างโมเดล: MGJ6-10-F8N | MGJ10-15S

ตัวอย่างการอ้างอิงการสั่งซื้อมาตรฐาน

• เอ็มจีเจ6-5: รู φ6, ระยะชัก 5 มม., รุ่นมาตรฐาน ไม่มีสวิตช์แม่เหล็ก

• เอ็มเจเจ10-15-2S: เจาะ φ10, ช่วงชัก 15 มม. พร้อมสวิตช์แม่เหล็ก 2 ตัวสำหรับการตรวจจับตำแหน่งปลายคู่

• เอ็มจีเจ6-10-F8N: เจาะ φ6, ระยะชัก 10 มม., จับคู่กับสวิตช์แม่เหล็ก D-F8N

ข้อมูลจำเพาะทางเทคนิคหลัก (20°C, สภาพมาตรฐาน 0.5MPa)

1. ข้อมูลจำเพาะทั่วไปขั้นพื้นฐาน

• โหมดการทำงาน: การเคลื่อนที่แบบลูกสูบออกฤทธิ์สองครั้ง

• ช่วงแรงดันใช้งาน: 0.15~0.7MPa; แรงดันพิสูจน์: 1.05MPa

• อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมการทำงานที่ปราศจากน้ำแข็ง)

• ความเร็วการทำงานของลูกสูบ: 50~500มม./วินาที

• โหมดบัฟเฟอร์: ยางกันกระแทกปลายคู่เพื่อการดูดซับแรงกระแทกที่มั่นคง

• โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมันและไม่ต้องบำรุงรักษา

2.แรงขับเอาต์พุตทางทฤษฎี (@0.5MPa)

3.ข้อกำหนดน้ำหนักผลิตภัณฑ์ (กรัม)

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

• อุปกรณ์ความแม่นยำอิเล็กทรอนิกส์: การหนีบชิ้นส่วนโทรศัพท์มือถือและกล้องแบบไมโคร การดันบอร์ด PCB ขนาดเล็ก การย้ำตำแหน่งขั้ว และการประกอบไมโครโมดูลที่มีความแม่นยำ

• เครื่องมือแพทย์: การสลับวาล์วขนาดเล็ก การยกและลดเข็มเก็บตัวอย่าง และการขับเคลื่อนอุปกรณ์ทางการแพทย์ที่มีการบุกรุกน้อยที่สุดอย่างแม่นยำ เป็นไปตามข้อกำหนดการทำงานที่สะอาดและมีเสถียรภาพระดับทางการแพทย์

• เครื่องจักรที่มีความแม่นยำและเลนส์: การวางตำแหน่งการประกอบชิ้นส่วนขนาดเล็ก, การปรับเลนส์แบบละเอียด, การสอบเทียบไมโครดิสเพลสเมนต์ของโพรบตรวจจับ และกลไกการปรับไมโครที่มีความแม่นยำสูง

• อุตสาหกรรมเซมิคอนดักเตอร์: การแปลแบบย่อของเวเฟอร์ขนาดเล็ก การยกและการวางตำแหน่งจิ๊กขนาดเล็ก และการดำเนินการของผู้บริหารที่มีน้ำหนักเบาในเวิร์กช็อปเซมิคอนดักเตอร์ที่สะอาดไร้ฝุ่น

การเปรียบเทียบหลักของซีรีส์ MGJ กับซีรีส์ MGP (มินิเทียบกับมาตรฐาน)

คู่มือการเลือกอย่างรวดเร็ว

1. การเลือกขนาดเจาะ: เลือก φ6mm สำหรับภาระงาน ≤10N; เลือก φ10มม. สำหรับภาระงาน ≤30N ตรงกับปัจจัยด้านความปลอดภัย ≥2 เพื่อการทำงานที่มั่นคง

2. การเลือกข้อมูลจำเพาะของระยะชัก: เลือกระยะชักสั้นพิเศษ 5/10/15/20 มม. ตามความต้องการในการขับขี่แบบไมโครดิสเพลสเมนต์จริง

3. การกำหนดค่าสวิตช์แม่เหล็ก: เลือก 2S สำหรับการตรวจจับตำแหน่งปลายคู่ เลือก S เดี่ยวสำหรับการตอบรับสัญญาณปลายเดียว ไม่มีเครื่องหมายสำหรับรุ่นพื้นฐานที่ไม่มีสวิตช์

สรุปประโยคเดียว

     กระบอกสูบแกนนำขนาดเล็กพิเศษซีรีส์ SOLH MGJ มีขนาดไมโคร ความแม่นยำในการหมุนสูง ±0.1° การทำงานแบบไร้น้ำมันน้ำหนักเบา และการติดตั้งที่ยืดหยุ่น ถือเป็นไมโครนิวแมติกแอคชูเอเตอร์ที่มีความแม่นยำสูงที่เหมาะสมที่สุดสำหรับระบบอัตโนมัติขนาดเล็ก อุปกรณ์การแพทย์ และอิเล็กทรอนิกส์ที่มีพื้นที่จำกัด
