MGP ซีรีส์ กระบอกลมไกด์ร็อดขนาดกะทัดรัดแบบบาง | กระบอกลมไม่หมุนชนิดแข็งสูง

ยี่ห้อ: SOLH โดย Richge Technology

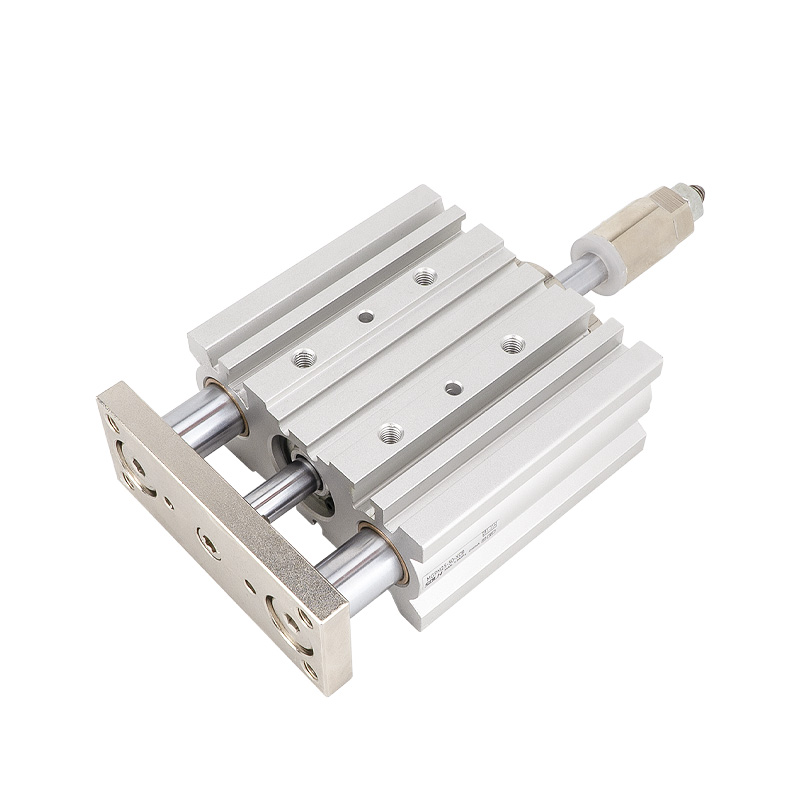

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้าง

     ซีรีส์ SOLH MGP เป็นกระบอกสูบแกนนำคู่ชนิดบางที่มีความแข็งแกร่งสูง ซึ่งรวมเอาตัวกระบอกสูบ ก้านนำทางคู่ และตลับลูกปืนที่มีความแม่นยำ โดดเด่นด้วยประสิทธิภาพการป้องกันแรงบิดในตัวและความต้านทานโหลดด้านข้างที่แข็งแกร่ง โดยไม่ต้องใช้กลไกนำทางภายนอก ด้วยตัวเครื่องที่บางเฉียบและน้ำหนักเบา (น้ำหนักลดลง 17%~24% เมื่อเทียบกับกระบอกสูบทั่วไป) จึงเหมาะอย่างยิ่งสำหรับรูปแบบระบบอัตโนมัติขนาดกะทัดรัดสำหรับการกด การวางตำแหน่ง การยก และการถ่ายโอนชิ้นงาน ตลับลูกปืนแบบเปลี่ยนได้สามประเภทครอบคลุมสภาวะการทำงานหนัก ความเร็วสูง และแม่นยำเป็นพิเศษ ทำให้เกิดโซลูชันการขับขี่เชิงเส้นสากลแบบเต็มฉาก

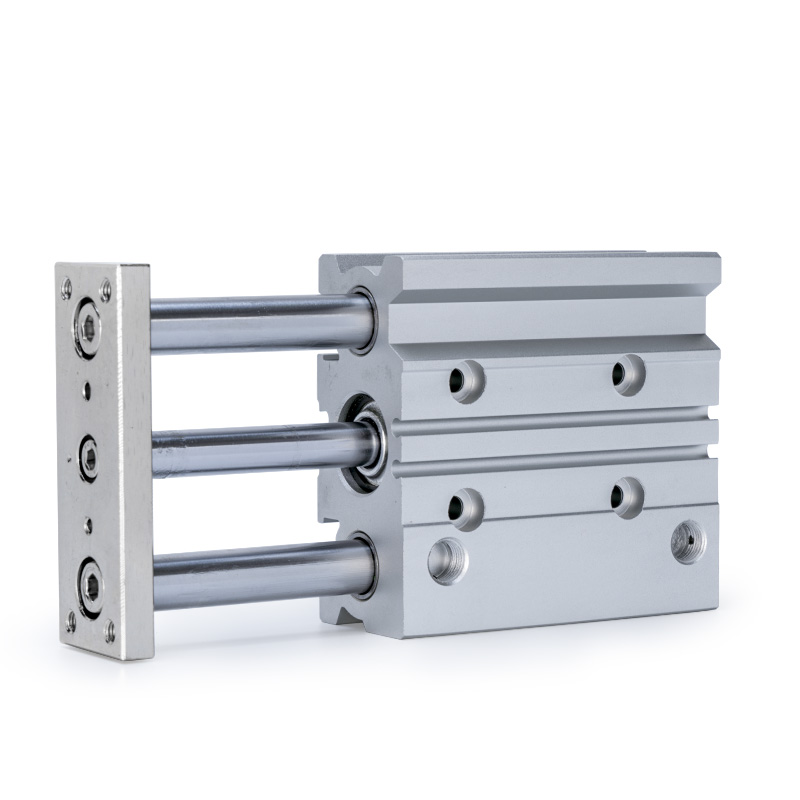

ข้อดีของโครงสร้างหลัก

• การออกแบบแกนนำคู่แบบโคแอกเซียล: ลูกสูบและก้านนำทางคู่ใช้รูปแบบโคแอกเซียลแบบบูรณาการเพื่อให้แน่ใจว่าการทำงานแบบซิงโครนัส ลดการโก่งตัวและแรงบิดในระหว่างการเคลื่อนที่ได้อย่างมีประสิทธิภาพ และปรับปรุงความแข็งแกร่งและเสถียรภาพโดยรวมอย่างมาก

• ตัวเลือกบัฟเฟอร์หลายประเภท: ยางบัฟเฟอร์ปลายคู่มาตรฐานสำหรับการทำงานที่มั่นคงแบบเดิมๆ อุปกรณ์เสริมบัฟเฟอร์เบาะลม (ประเภท AZ สำหรับเจาะขนาด ≥20 มม.) เพื่อลดแรงกระแทกที่รุนแรงระหว่างการเคลื่อนที่แบบวนรอบด้วยความเร็วสูงและภาระหนัก

• ตัวเครื่องน้ำหนักเบาบางเฉียบ: โครงสร้างแบบบางเรียบที่ได้รับการปรับปรุงประสิทธิภาพช่วยประหยัดพื้นที่ในการติดตั้งและลดน้ำหนักโดยรวมของอุปกรณ์ เหมาะสำหรับการออกแบบอุปกรณ์อัตโนมัติขนาดกะทัดรัดที่มีการผสานรวมในระดับสูง

• ร่องแม่เหล็กในตัว: ร่องแกนนำแบบสงวนไว้สำหรับการติดตั้งสวิตช์แม่เหล็กโดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม ช่วยให้กำหนดค่าการตอบสนองสัญญาณตำแหน่งได้ง่ายและเรียบร้อย

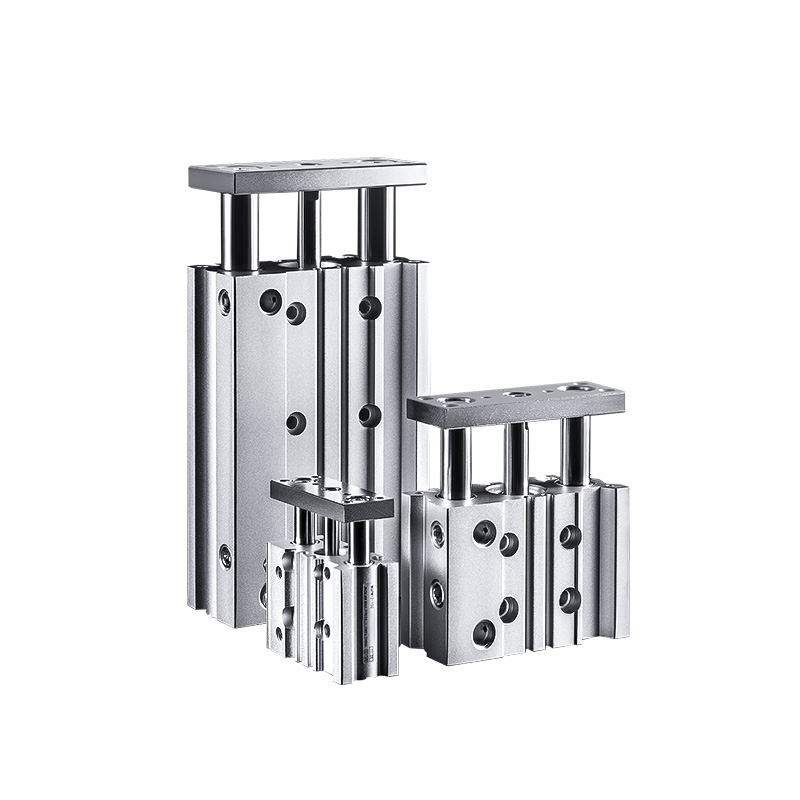

ซีรีส์ย่อยสามแกนหลัก (การจำแนกประเภทตลับลูกปืนและพื้นฐานการเลือกกุญแจ)

     ซีรีส์ MGP แบ่งออกเป็นสามรุ่นย่อยตามโครงสร้างตลับลูกปืนภายใน ครอบคลุมสถานการณ์ที่มีแรงเสียดทานต่ำ ความเร็วสูง ทนทานต่อการสึกหรอ งานหนัก และความแม่นยำสูงพิเศษที่ไม่มีช่องว่าง ซึ่งเป็นพื้นฐานหลักสำหรับการเลือกรุ่นอย่างรวดเร็ว

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

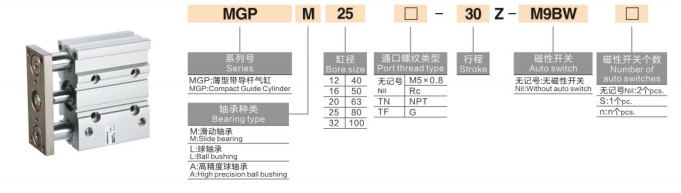

ตัวอย่างรุ่น: MGPM20-50Z-M9B

1.นิยามเซ็กเมนต์โค้ด

• รหัสซีรีส์: MGP + ส่วนต่อท้ายตลับลูกปืน (M/L/A) แทนกระบอกสูบไกด์คู่แบบบางที่มีการกำหนดค่าตลับลูกปืนที่แตกต่างกัน

• ขนาดเจาะ: 12/16/20/25/32/40/50/63/80/100 (มม. ข้อกำหนดมาตรฐานอุตสาหกรรมเต็มรูปแบบ)

• ความยาวช่วงชัก: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 มม. (ช่วงชักเต็มมาตรฐาน)

• การกำหนดค่าบัฟเฟอร์และวงแหวนแม่เหล็ก

￮ Z: รุ่นมาตรฐาน ยางกันกระแทกปลายคู่ + วงแหวนแม่เหล็กในตัว รองรับการติดตั้งสวิตช์แม่เหล็ก

￮ อาริโซน่า: ประเภทบัฟเฟอร์เบาะลม (เฉพาะเจาะ ≥20มม.) ทนทานต่อแรงกระแทกระหว่างการทำงานที่ความเร็วสูงและมีน้ำหนักมากได้อย่างมีประสิทธิภาพ

￮ ไม่มีคำต่อท้าย: หากไม่มีวงแหวนแม่เหล็ก จะไม่สามารถติดตั้งสวิตช์แม่เหล็กได้

• สวิตช์แม่เหล็ก: ตัวเลือก M9B, A93, D-M9N และรุ่นอื่นๆ ติดตั้งโดยตรงในร่องแกนนำโดยไม่มีขายึด

2. ตัวอย่างการสั่งซื้อทั่วไป

• เอ็มจีพีเอ็ม20-50Z: เจาะ 20 มม., ระยะชัก 50 มม., แบริ่งเลื่อน, บัฟเฟอร์ยางมาตรฐานพร้อมวงแหวนแม่เหล็ก

• เอ็มจีพีแอล25-100Z-A93: รู 25 มม., ระยะชัก 100 มม., ตลับลูกปืนเม็ดกลมชนิดความเร็วสูง พร้อมสวิตช์แม่เหล็ก A93

• เอ็มจีพีเอ32-75AZ: รู 32 มม., ช่วงชัก 75 มม., แบริ่งความแม่นยำสูง, บัฟเฟอร์เบาะลมสำหรับการทำงานป้องกันการกระแทกที่มีความแม่นยำสูง

พารามิเตอร์ทางเทคนิคหลักทั่วไป

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20 ℃, แรงดันใช้งานที่กำหนด)

• โหมดการทำงาน: การเคลื่อนที่แบบลูกสูบออกฤทธิ์สองครั้ง

• ช่วงแรงดันใช้งาน: 0.12~1.0MPa; ความดันเริ่มต้นขั้นต่ำ: 0.1MPa

• พิสูจน์ความดัน: 1.5MPa

• อุณหภูมิแวดล้อม: -10°C~60°C (ต้องการสภาพแวดล้อมที่ปราศจากน้ำแข็ง)

• ความเร็วในการทำงาน: 50~500มม./วินาที (MGPL สูงสุด 500มม./วินาที; MGPM/MGPA สูงสุด 400มม./วินาที)

• โหมดบัฟเฟอร์: บัฟเฟอร์ยางปลายคู่มาตรฐาน; บัฟเฟอร์เบาะลมเสริมสำหรับเจาะ 20 ~ 100 มม

• ความแม่นยำไม่หมุน: MGPM ±0.05~0.07มม.; MGPL ±0.03~0.05มม.; MGPA ±0.01มม

ข้อกำหนดขนาดพอร์ต

• รู 12/16 มม.: M5×0.8

• เจาะ 20/25/32มม.: PT1/8

• เจาะ 40/50มม.: PT1/4

• เจาะ 63/80/100 มม.: PT3/8

ข้อมูลแรงขับและแรงดึงทางทฤษฎี (@0.5MPa, หน่วย: N)

หลักเกณฑ์การเลือกอย่างรวดเร็วเพียงประโยคเดียว

1. การเลือกรุ่นตลับลูกปืน: เลือก MGPM สำหรับสภาพแวดล้อมที่รับน้ำหนักมาก ทนทานต่อการสึกหรอ และมีฝุ่นมาก เลือก MGPL สำหรับการปั่นจักรยานด้วยความเร็วสูง แรงเสียดทานต่ำ และบ่อยครั้ง เลือก MGPA สำหรับการกำหนดตำแหน่งที่แม่นยำเป็นพิเศษและความต้องการความแม่นยำในการทำซ้ำสูง

2. การกำหนดค่าวงแหวนแม่เหล็ก: เลือกส่วนต่อท้าย Z สำหรับอุปกรณ์ที่ต้องการการตรวจจับตำแหน่งและการตอบรับสัญญาณ เลือกประเภทพื้นฐานที่ไม่ใช่ Z หากไม่ต้องการฟังก์ชันสวิตช์

3. การเลือกโหมดบัฟเฟอร์: ใช้บัฟเฟอร์เบาะลม AZ สำหรับสภาพการทำงานที่ความเร็วสูง จังหวะยาว และแรงกระแทกสูง บัฟเฟอร์ยางมาตรฐานใช้ได้กับสถานการณ์ทั่วไปทั่วไป

4. การจับคู่เจาะและจังหวะ: เลือกขนาดรูที่เหมาะสมตามข้อกำหนดการรับน้ำหนักและแรงขับจริง ช่วงระยะชักมาตรฐานคือ 5~300 มม. เพื่อตอบสนองความต้องการระบบอัตโนมัติทางอุตสาหกรรมส่วนใหญ่

สถานการณ์การใช้งานทั่วไป

• ระบบอัตโนมัติทางอิเล็กทรอนิกส์: การวางตำแหน่งบอร์ด PCB การกดส่วนประกอบ การยกไมโครโมดูล และการประกอบชิ้นส่วนอิเล็กทรอนิกส์ที่แม่นยำ

• อุปกรณ์ตรวจจับที่แม่นยำ: การยกโพรบตรวจจับ การวางตำแหน่งและการหนีบชิ้นงาน การประกอบและการสอบเทียบที่มีความแม่นยำสูง

• เครื่องจักรบรรจุภัณฑ์และโลจิสติกส์: การเคลื่อนย้ายชิ้นงานในระยะทางสั้น การดันและการวางตำแหน่งวัสดุ การป้อนแบบลูกสูบที่มั่นคง

• ระบบอัตโนมัติทางอุตสาหกรรมทั่วไป: อุปกรณ์ขนาดกะทัดรัดที่จำกัดตำแหน่ง การปั๊มแรงกดเสริม การทำงานแบบวนรอบงานหนักความเร็วต่ำในโรงงานที่เต็มไปด้วยฝุ่น

สรุปประโยคเดียว

     กระบอกสูบแกนนำขนาดกะทัดรัดบางซีรีส์ SOLH MGP ผสานรวมการกำหนดค่าตลับลูกปืนสามแบบเพื่อให้ครอบคลุมงานหนัก ความเร็วสูง และความแม่นยำสูงพิเศษ โดยมีความแข็งแกร่งสูง ทนทานต่อการโหลดด้านข้างที่แข็งแกร่ง และการออกแบบที่ประหยัดพื้นที่ โดยทำหน้าที่เป็นกระบอกสูบขับเคลื่อนเชิงเส้นตรงแบบดูอัลไกด์อเนกประสงค์อเนกประสงค์ที่สุดสำหรับระบบอัตโนมัติทางอุตสาหกรรม
