ยี่ห้อ: SOLH โดย Richge Technology

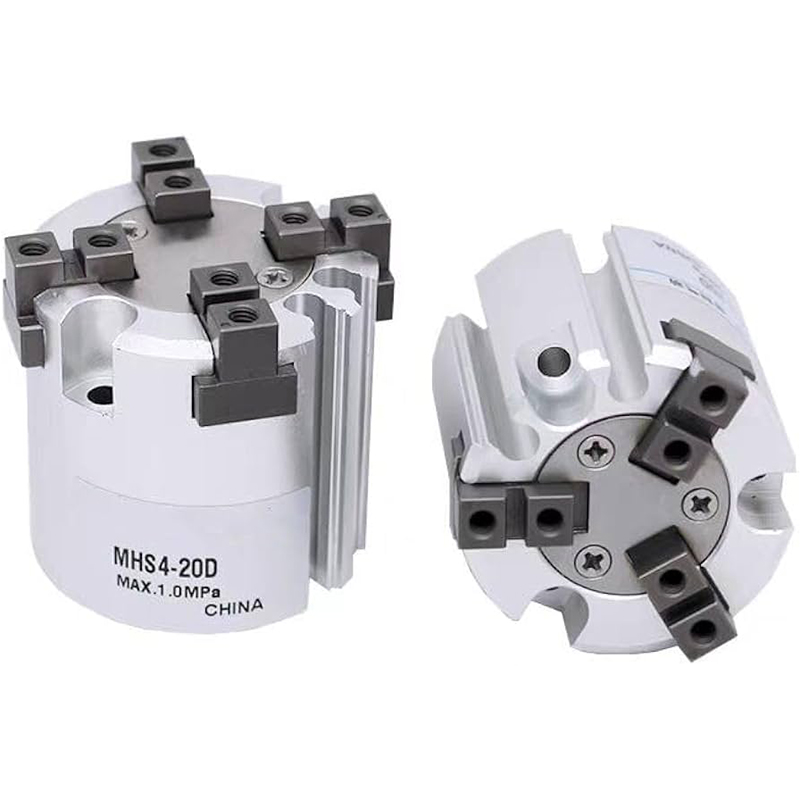

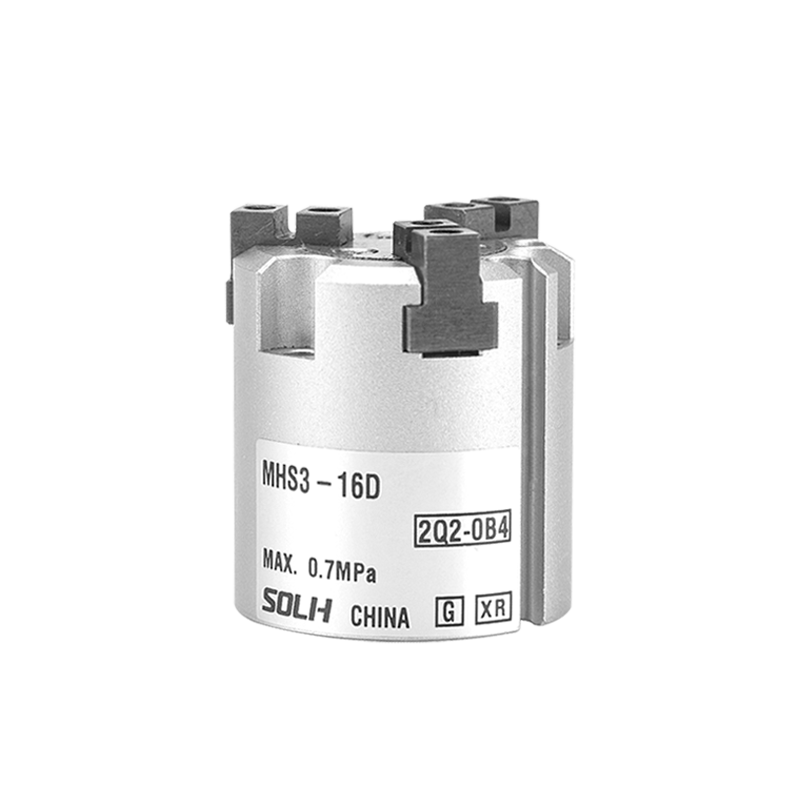

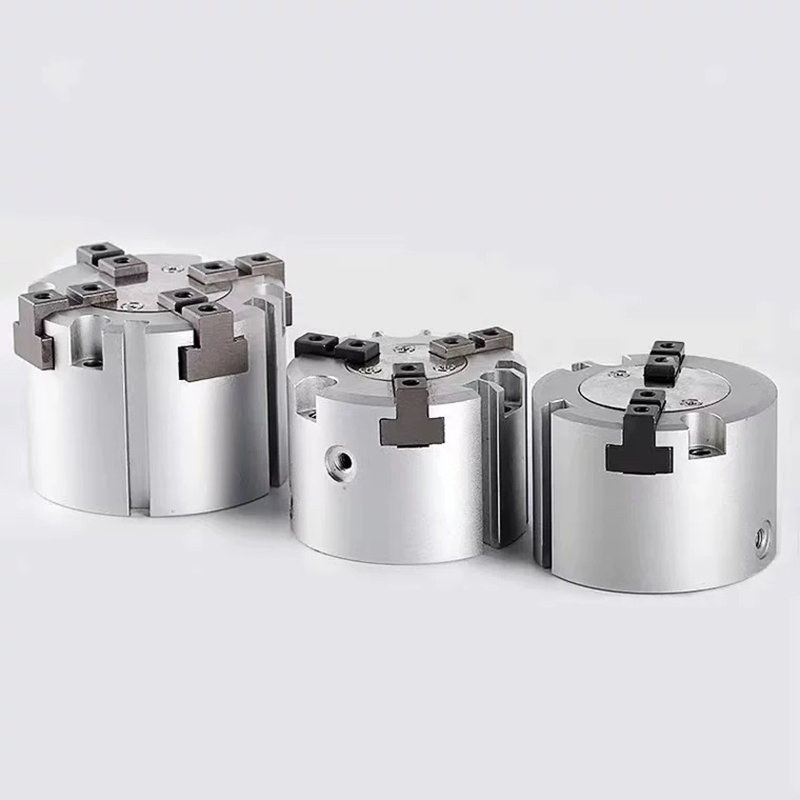

-- MHS3: กริปเปอร์ขนานศูนย์กลางแบบ 3 ปาก ขับเคลื่อนด้วยลูกเบี้ยวลิ่ม ออกแบบมาสำหรับการจับยึดเพลา จาน และชิ้นงานทรงกลมที่มีความร่วมแกนสูงเป็นพิเศษ
-- MHS4: กริปเปอร์ขนานตั้งฉาก 4 ปากสำหรับชิ้นส่วนสี่เหลี่ยมจัตุรัส สี่เหลี่ยม และไม่สม่ำเสมอ มีการจับยึดที่มั่นคงเพื่อป้องกันการโก่งตัวและการเอียง
-- โหมดขับเคลื่อน: การแสดงสองครั้ง (D) เป็นมาตรฐาน; การแสดงเดี่ยวปกติปิด / ปกติเปิดเป็นตัวเลือก
- โครงสร้าง: ระบบส่งกำลังลูกเบี้ยวลิ่ม, วงแหวนแม่เหล็กในตัว, กลวงตรงกลางผ่านรู, โครงสร้างที่ทนทานต่อการสึกหรอมีความแข็งแกร่งสูง, การทำงานที่ปราศจากน้ำมัน
- ความแม่นยำของตำแหน่ง: ความแม่นยำของตำแหน่งซ้ำ ± 0.01 มม. การวางตำแหน่งตรงกลางที่สม่ำเสมอโดยไม่มีการชดเชย
1. Wedge cam มีความแม่นยำสูงโดยตั้งศูนย์เอง
-- ขากรรไกรทั้งหมดเปิดและปิดพร้อมกันโดยใช้จุดศูนย์กลางที่เหมือนกัน ชิ้นส่วนทรงกลมทำให้มีศูนย์กลางอัตโนมัติโดยไม่มีความเยื้องศูนย์
2. รูกลวงตรงกลาง
- ช่วยให้สามารถกำหนดเส้นทางของท่ออากาศ ไฟเบอร์ออปติก หรือหมุดดีดตัวออกได้ เหมาะสำหรับชิ้นงานปลอกหุ้ม ชิ้นส่วนเพลา และกระบวนการตัดเฉือนแบบทะลุ
3. ตัวกล้องน้ำหนักเบากะทัดรัดน้ำหนักเบา
-- ความสูงโดยรวมเล็ก เหมาะสำหรับรูปแบบการติดตั้งที่หนาแน่นบนเอฟเฟกต์ปลายหุ่นยนต์
4. ต้านทานแรงด้านข้างได้ดี
-- เหมาะสำหรับงานสวมอัด การเสียบปลั๊ก และการโหลดเครื่องมือกลด้วยแรงโหลดภายนอก
5. วงแหวนแม่เหล็กในตัวสำหรับทุกขนาดรู
- เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ M9B / M9BW เพื่อตรวจจับสถานะเปิด / ปิดเต็มที่
6. ช่วงการเจาะที่สมบูรณ์: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125มม.

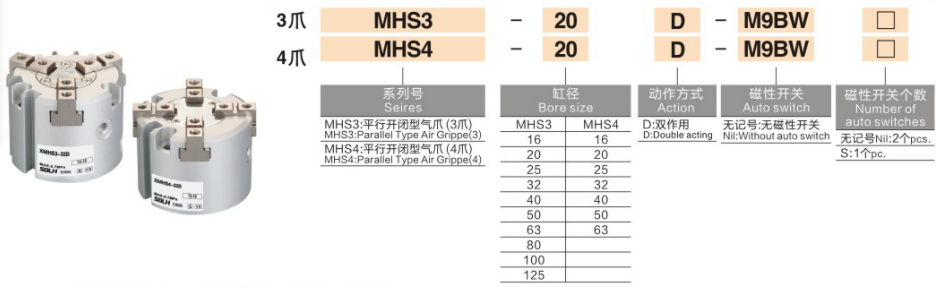

1. ตัวอย่างรุ่น: MHS3-32D-M9BW
|
เซ็กเมนต์ |
รหัส |
คำนิยาม |
| MHS3/MHS4 |
รหัสซีรีส์ |
MHS3 = มือจับยึดแบบศูนย์กลาง 3 ปาก / MHS4 = มือจับตั้งฉากแบบ 4 ปาก |
|
32 |
ขนาดเจาะ |
มีจำหน่าย: φ16 ~ φ125มม |
| ดี/ซี/อี |
โหมดการทำงาน |
D = Double Acting / C = Single Acting Normally Closed / E = Single Acting Normally Open / -X84 ต่อท้ายสำหรับข้อกำหนดการคืนสปริงแบบ Single Acting |
| M9BW |
สวิตช์แม่เหล็ก |
รองรับสวิตช์แบบติดตั้ง 1 หรือ 2 ชิ้น |
2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน
-- MHS3-25D: 3 ปาก φ25 การแสดงสองครั้ง ไม่มีสวิตช์แม่เหล็ก
-- MHS4-40D-2M9B: 4-jaw, φ40, การแสดงสองครั้ง พร้อมสวิตช์แม่เหล็ก M9B คู่
1. พารามิเตอร์ทั่วไป
-- ช่วงแรงดันใช้งาน: 0.15 ~ 0.6 MPa
-- อุณหภูมิแวดล้อม: -10 ~ 60 ℃ (ไม่มีน้ำแข็งภายในท่ออากาศ)
- ความถี่การทำงานสูงสุด: 120 รอบต่อนาที
-- ความแม่นยำในการกำหนดตำแหน่งซ้ำ: ±0.01 มม
-- การหล่อลื่น: การออกแบบที่ปราศจากน้ำมัน เหมาะสำหรับสภาพแวดล้อมการผลิตที่สะอาด
2. แรงหนีบและโต๊ะจังหวะด้านเดียว
| เจาะ (มม.) |
MHS3 แรงจับยึดเส้นผ่านศูนย์กลางภายนอก/O.D. (N) |
MHS4 แรงจับยึด (N) |
จังหวะขากรรไกรเดี่ยว (มม.) |
| φ16 |
28 |
26 |
4 |
| φ20 |
47 |
44 |
4 |
| φ25 |
82 |
78 |
6 |
| φ32 |
130 |
124 |
8 |
| φ40 |
204 |
195 |
10 |
| φ50 |
335 |
320 |
12 |
| φ63 |
525 |
500 |
500 |
|
รายการเปรียบเทียบ |
MHS3 มือจับศูนย์กลางแบบ 3 ปากคีบ |
MHS4 มือจับตั้งฉาก 4 ปากคีบ |
| เค้าโครงขากรรไกร |
กระจายขากรรไกร 3 อันให้เท่ากัน |
ตั้งฉากกัน 4 ขากรรไกร |
| ชิ้นงานที่เหมาะสมที่สุด |
กระบอกสูบ แท่งกลม วงแหวน จานกลม |
บล็อกสี่เหลี่ยม แผ่นแบน โปรไฟล์สี่เหลี่ยมและผิดปกติ ปลอก |
| ประสิทธิภาพการวางศูนย์กลาง |
โคแอกเชียลสูงเป็นพิเศษ ไม่มีการชดเชยระหว่างการหมุน |
สัมผัสเต็มพื้นผิว ป้องกันการพลิกคว่ำและเอียง |
| ความแข็งแกร่งในการหนีบ |
การยึดเกาะเส้นรอบวง ความสามารถในการต้านแรงบิดที่ดีเยี่ยม |
ข้อ จำกัด สี่ด้านความต้านทานต่อการโก่งตัวด้านข้างแข็งแกร่งขึ้น |
| การใช้งานทั่วไป |
การจับจับเครื่องมือกล การวางตำแหน่งเพลาและปลอก สถานีหมุน |
ส่วนประกอบสี่เหลี่ยมจัตุรัส 3C, บอร์ด PCB, จิ๊กสี่เหลี่ยม, ชิ้นงานสี่เหลี่ยม |
1. ตัวเลือกการติดตั้ง
- แก้ไขด้วยสกรูปลายหน้า + หมุดตำแหน่งด้านข้าง เป็นสากลสำหรับการติดตั้งหุ่นยนต์ EOAT
- ตรงกลางผ่านรูช่วยให้สามารถดีดพินอีเจ็คเตอร์ออกได้ รองรับทั้งการขยายภายในและการหนีบภายนอก
2. การใช้งานทางอุตสาหกรรมทั่วไป
-- การโหลดและขนถ่ายเครื่องมือกล: เพลาจับและชิ้นงานแผ่นดิสก์
-- 3C Electronics: เทอร์มินัลแบบวงกลม ชิปสี่เหลี่ยม การจัดการฮาร์ดแวร์ขนาดเล็ก
-- อุตสาหกรรมบรรจุภัณฑ์: การวางตำแหน่งตัวขวด การวางตำแหน่งวัสดุที่เป็นท่อและทรงกระบอก
-- กระบวนการประกอบและการสวมอัด: การกดแบริ่ง การใส่ปลอกเพลา การประกอบแบบศูนย์กลาง

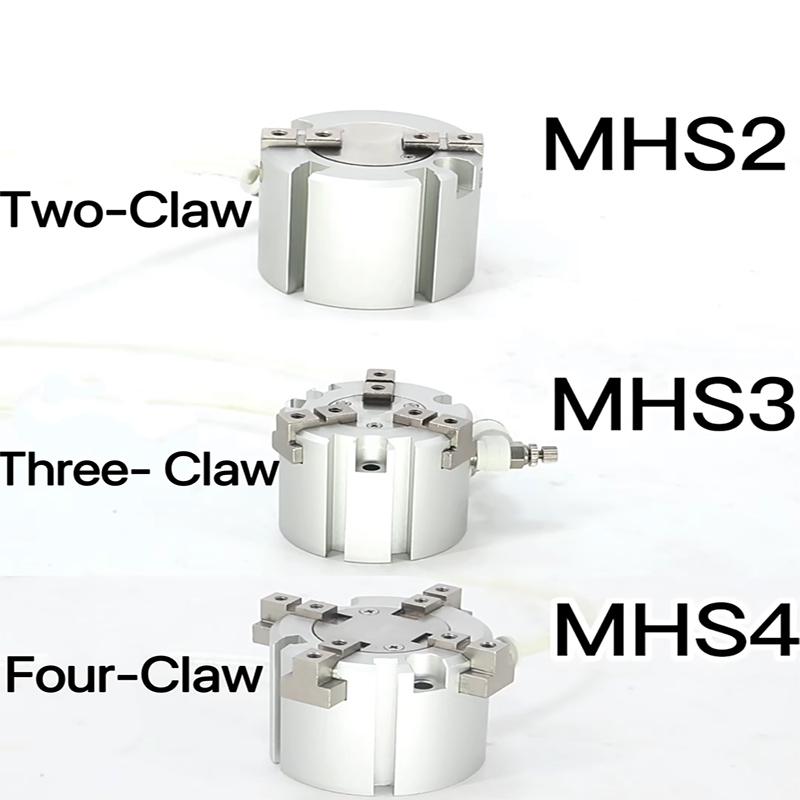

-- MHS2: ปากจับขนาน 2 ชิ้น — สำหรับแผ่นเรียบและชิ้นงานระนาบ
-- MHS3: ปากจับรวมศูนย์ 3 ชิ้น — วิธีแก้ปัญหาที่ต้องการสำหรับส่วนประกอบทรงกลมทั้งหมด
-- MHS4: ปากตั้งฉาก 4 ชิ้น — วิธีแก้ปัญหาที่แนะนำสำหรับชิ้นส่วนสี่เหลี่ยมจัตุรัสและสี่เหลี่ยม
-- MHSJ3: มีฝาปิดกันฝุ่น — สำหรับสภาพแวดล้อมการทำงานที่รุนแรงซึ่งมีฝุ่นมาก
-- MHSH3: เจาะรูกลวงแบบขยาย — สำหรับการประมวลผลแบบทะลุอย่างต่อเนื่อง
SOLH MHS3 3-jaw และ MHS4 4-jaw Wedge cam self-centering Hollow นิวแมติกกริปเปอร์ให้การวางตำแหน่งศูนย์กลางที่มีความแม่นยำสูง ±0.01 มม. พร้อมการกำหนดค่าการแสดงเดี่ยว/สองครั้งและรูทะลุตรงกลาง เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ M9; MHS3 สำหรับเพลากลม/ชิ้นส่วนจาน MHS4 สำหรับส่วนประกอบสี่เหลี่ยมจัตุรัสและสี่เหลี่ยม มีการใช้กันอย่างแพร่หลายในการโหลดเครื่องมือกล ระบบอัตโนมัติ 3C และสถานีประกอบแบบสวมอัดที่มีความแม่นยำ
