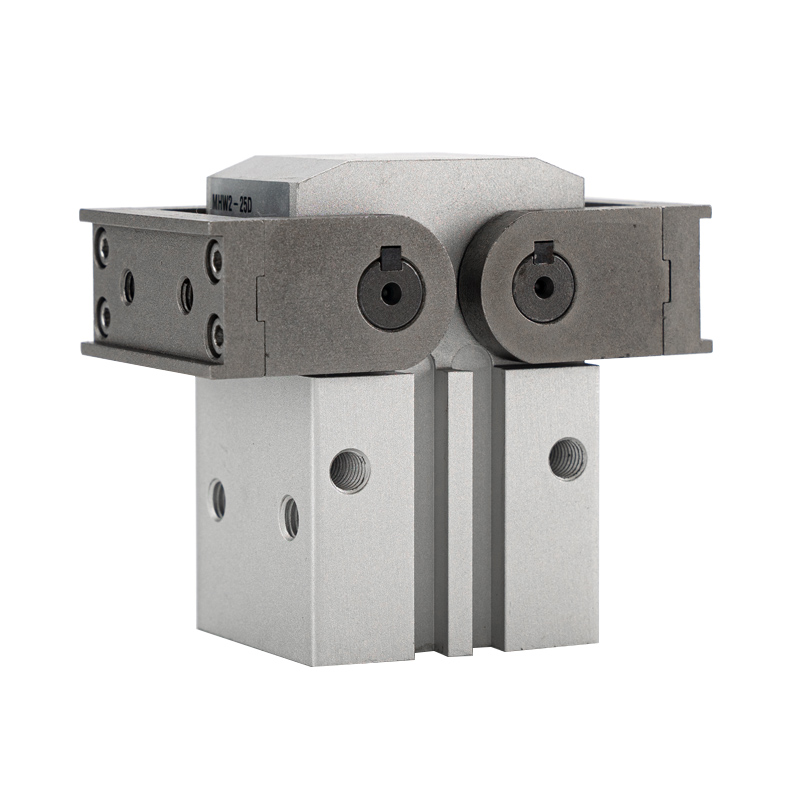

MHW2 ซีรีส์ 180° กริปเปอร์แบบแร็คแอนด์พีเนียนสวิงแบบนิวแมติก

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MHW2 เป็นกริปเปอร์แบบสวิง 2 ปากที่ขับเคลื่อนด้วยแร็คแอนด์พีเนียน โดยมีมุมเปิดรวม 180° จุดแข็งหลัก: การเคลื่อนที่แบบซิงโครนัสของเกียร์ที่แม่นยำ มุมสวิง 180° ที่กว้างเป็นพิเศษ โครงสร้างที่ประหยัดพื้นที่ ช่องติดตั้งเซ็นเซอร์สี่ด้าน และโครงสร้างที่ทนทานและกันฝุ่น นำมาใช้กันอย่างแพร่หลายสำหรับการพลิกชิ้นงาน การขนถ่าย การจับชิ้นส่วนขนาดใหญ่ และสถานีพื้นที่จำกัด และกลายเป็นตัวเลือกหลักสำหรับการใช้งานมือจับสวิงมุมกว้าง

โครงสร้างหลักและคุณสมบัติการออกแบบ

     - หลักการทำงาน: กระบอกสูบดันชั้นวางเพื่อขับเคลื่อนเฟืองสำหรับการหมุนแบบซิงโครนัส ขากรรไกรทั้งสองแกว่งอย่างสมมาตร ตะแกรงเกียร์ช่วยให้มั่นใจได้ถึงการซิงโครไนซ์ที่ยอดเยี่ยม แรงจับยึดที่สม่ำเสมอโดยไม่มีการเบี่ยงเบนออฟเซ็ต

     -- ลักษณะการสวิง: ขากรรไกรแต่ละอันหมุนได้ถึง 90°, เปิดทวิภาคีรวม 180° ปากคีบที่เปิดจนสุดตั้งฉากกับตัวกระบอกสูบ ซึ่งกินพื้นที่ในการยื่นน้อยที่สุด เหมาะอย่างยิ่งสำหรับการขนถ่ายวัสดุที่ต้องการหลีกเลี่ยงกลไก

     -- โครงร่างตัวเครื่อง: ตัวเรือนอลูมิเนียมอโนไดซ์แข็งทรงสี่เหลี่ยมพร้อมวงแหวนแม่เหล็กในตัว ร่องเซ็นเซอร์สี่ด้าน (บน/ล่าง/ซ้าย/ขวา) รองรับการติดตั้งโดยตรงของสวิตช์แม่เหล็ก M9B / A93 และการจัดเรียงเซ็นเซอร์ที่ไม่จำกัด

     -- วัสดุและการป้องกัน: กระบอกออกซิเดชั่นอย่างหนัก, ปากคีบเหล็กโลหะผสมที่มีความแข็งแรงสูง และโครงสร้างการปิดผนึกกันฝุ่น ระยะห่างที่แคบช่วยป้องกันการบุกรุกของสิ่งแปลกปลอม ประสิทธิภาพการทำงานที่มั่นคงภายใต้สภาวะการทำงานที่เต็มไปด้วยฝุ่น และอายุการใช้งานที่ยาวนานขึ้น

     - โหมดการทำงาน: การแสดงสองครั้ง (D) แรงขับของกระบอกสูบแบบสองทิศทางขับเคลื่อนการหมุนเกียร์ไปข้างหน้า/ถอยหลังเพื่อให้เกิดการเปิดและปิดกราม

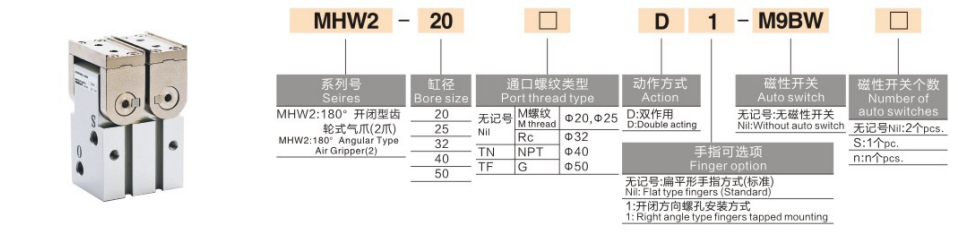

กฎการเข้ารหัสโมเดลที่สมบูรณ์

 1. ตัวอย่างรุ่น：MHW2-32D-M9BW

  2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- MHW2-25D：เจาะ 25 รุ่นพื้นฐานแบบสองทางที่ไม่มีสวิตช์แม่เหล็ก

     -- MHW2-40D-M9B：เจาะ 40 แสดงสองครั้งพร้อมกับสวิตช์แม่เหล็ก M9B

ข้อมูลจำเพาะทางเทคนิคแกนสากล (แรงดันจ่าย 0.5MPa)

ข้อได้เปรียบทางการแข่งขันหลัก

  1. มุมสวิงกว้างพิเศษ 180° และการใช้พื้นที่ที่ดีเยี่ยม

     -- ขากรรไกรตั้งในแนวตั้งกับลำตัวเมื่อเปิดเต็มที่ ใช้เฉพาะพื้นที่ที่ฉายรูปทรงกระบอกเท่านั้น เหมาะสำหรับสถานีและกระบวนการที่แคบซึ่งต้องการการหลีกเลี่ยงชิ้นงานและการพลิกกลับของชิ้นงาน

  2. เกียร์ซิงโครนัสที่มีความแม่นยำสูง

     -- ไดรฟ์แบบตาข่ายแบบแร็คแอนด์พีเนียน ข้อผิดพลาดแบบซิงโครนัส ≤0.1° การจับยึดแบบสมมาตรที่สมดุล ป้องกันการลื่นไถลของชิ้นงานที่เกิดจากแรงฝ่ายเดียวได้อย่างมีประสิทธิภาพ

  3. รูปแบบเซ็นเซอร์ที่ยืดหยุ่น 360 °

     -- สวิตช์แม่เหล็กสามารถติดตั้งบนพื้นผิวตัวเครื่องได้ 4 แบบเพื่อให้สามารถตรวจสอบตำแหน่งได้ทุกทิศทาง การติดตั้งที่สะดวกและการทดสอบการใช้งานสำหรับการวางแนวการติดตั้งทุกรูปแบบ

  4. โครงสร้างกันฝุ่นสำหรับสภาพแวดล้อมที่รุนแรง

     - การปิดผนึกที่เหมาะสมที่สุดและการซึมผ่านของฝุ่นบล็อกช่องว่างภายในขนาดเล็ก อายุการใช้งานของเครื่องจักร ≥5 ล้านรอบ มีความเสถียรสำหรับสายการผลิตอัตโนมัติรอบสูงในระยะยาว

 รูปแบบการติดตั้งและการใช้งานทางอุตสาหกรรมทั่วไป

  1. ตัวเลือกการติดตั้ง

     -- การติดตั้งในแนวนอนตามแนวแกน: การหนีบแนวนอนสำหรับการขนถ่ายสายการประกอบ

     -- การติดตั้งในแนวตั้งตามยาว: การยกในแนวตั้งสำหรับสถานีพลิกชิ้นงาน

     -- การติดตั้งด้านข้าง: การหนีบด้านข้างสำหรับพื้นที่อุปกรณ์ที่จำกัดแคบ

  2. สถานการณ์การใช้งานทั่วไป

     -- เครื่องใช้ไฟฟ้าและเครื่องใช้ในบ้าน: ตัวเรือน แผง และส่วนประกอบขนาดใหญ่สำหรับจับและพลิก

     -- ชิ้นส่วนยานยนต์: การขนส่งตัวเรือนหลอดไฟ อุปกรณ์ตกแต่งภายใน และการหล่อขนาดเล็ก

     -- โลจิสติกส์และบรรจุภัณฑ์: การจัดการกล่อง พาเลท และวัสดุที่ทำจากลำกล้อง

     -- เครื่องจักรและการฉีดขึ้นรูปอัตโนมัติ: การหยิบชิ้นงานขนาดใหญ่จากเครื่องมือกลและเครื่องจักรขึ้นรูป

การเปรียบเทียบการเลือก: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

  1. การเลือกรูเจาะตามมวลชิ้นงาน

     -- 20 ≤ 3กก.;25 = 3~5กก.;32 = 5~10กก.;40 = 10~15กก.;50 = 15~20กก. สำรองอัตราความปลอดภัยของโหลด≥30%

  2. การตรวจสอบมุมสวิง

     -- มุมสวิงขากรรไกรเดี่ยวมาตรฐาน 90°, เปิดรวม 180° ยืนยันระยะห่างที่เพียงพอเพื่อรองรับขนาดชิ้นงานและการหลีกเลี่ยงการเคลื่อนที่

  3. การจับคู่การกำหนดค่า

     -- การตอบสนองสัญญาณตำแหน่ง: ใช้ช่องติดตั้งสี่ด้านพร้อมสวิตช์แม่เหล็กซีรีส์ M9B เพื่อรูปแบบที่ยืดหยุ่นโดยไม่คำนึงถึงการวางแนวการติดตั้ง

     -- สภาพแวดล้อมการทำงานที่เต็มไปด้วยฝุ่น: จัดลำดับความสำคัญของ MHW2 เนื่องจากมีโครงสร้างการซีลกันฝุ่นที่เหนือกว่า

สรุปประโยคเดียว

     SOLH MHW2 กริปเปอร์แบบแร็คแอนด์พีเนียนแบบแกว่งได้ 180° ใช้ระบบเกียร์ซิงโครนัสพร้อมการติดตั้งสวิตช์แม่เหล็กสี่ด้านและการซีลกันฝุ่น รองรับการพลิกชิ้นงานที่มีภาระปานกลางและการขนถ่ายวัสดุ มือจับแบบแกว่งประหยัดพื้นที่ในอุดมคติสำหรับบรรจุภัณฑ์ ยานยนต์ และระบบอัตโนมัติทั่วไปในสถานีพื้นที่จำกัด
