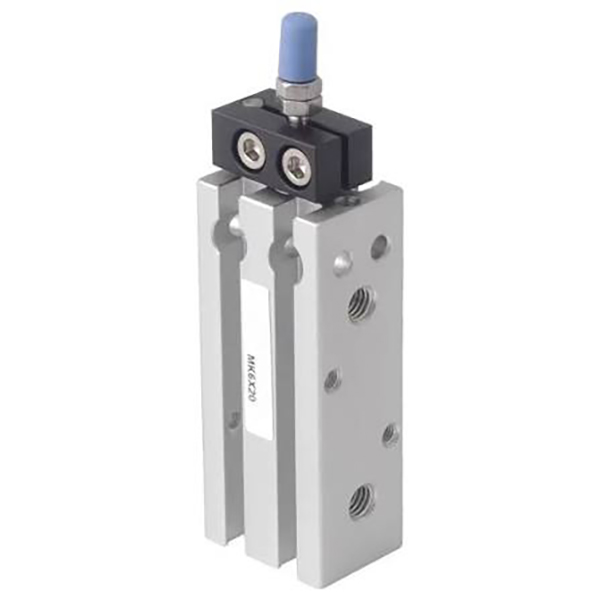

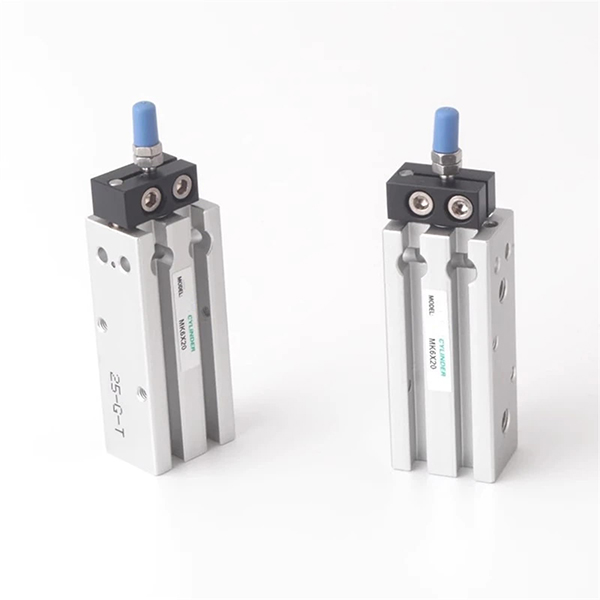

MK ซีรีส์ กระบอกสูบหลายตัว

MK ซีรีส์ กระบอกสูบขนาดกะทัดรัดป้องกันการหมุนหลายเมาท์

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     SOLH MK ซีรีส์ กระบอกสูบหลายตัวแบบบางเป็นรุ่นอัพเกรดของกระบอกสูบ MD พร้อมกลไกป้องกันการหมุนในตัว ตัวเครื่องทรงสี่เหลี่ยมรองรับการติดตั้งหกพื้นผิวโดยไม่ต้องใช้ขายึดเพิ่มเติม โครงสร้างป้องกันการบิดตัวจะจำกัดการหมุนของก้านลูกสูบ ช่วยให้สามารถติดตั้งแบบขนานหลายกระบอกสูบได้ เหมาะอย่างยิ่งสำหรับระบบอัตโนมัติที่มีความแม่นยำในพื้นที่จำกัดพร้อมข้อกำหนดการวางตำแหน่งเชิงมุม เปลี่ยนได้โดยตรงกับซีรี่ส์ Airtac MD และ SMC CQS

โครงสร้างและคุณลักษณะ

     - ตัวอลูมิเนียมทรงสี่เหลี่ยมบาง ๆ มีช่องแนะนำป้องกันการหมุนในตัว

     - กระบอกอะโนไดซ์แข็ง, ก้านลูกสูบชุบโครเมียม, ทนทานและน้ำหนักเบา;

     -- รูปแบบเต็ม: MK (การแสดงสองครั้ง), MSK (การยืดสปริง), MTK (การดึงสปริง), MKD (ก้านคู่), MKJ (จังหวะปรับได้ของก้านคู่); ส่วนต่อท้าย -S สำหรับแม่เหล็กในตัว

     - ความแม่นยำในการป้องกันการหมุน ≤ ± 0.5 ° หลีกเลี่ยงการเบี่ยงเบนเชิงมุมของชิ้นงาน

     - ติดตั้งได้ทั้งด้านหน้า, ด้านหลัง, ซ้าย, ขวา, บน, ล่าง; รองรับการประกอบแบบขนานแบบเคียงข้างกัน

     -- ร่องเซ็นเซอร์เส้นรอบวงสำหรับการติดตั้งสวิตช์แม่เหล็กแบบยืดหยุ่น

กฎการเข้ารหัสโมเดล

   1. ตัวอย่าง: MK20-50-S

     -- MK: รหัสซีรีส์; K=ป้องกันการหมุน; D=ก้านคู่; J=จังหวะที่ปรับได้

     -- 20: ขนาดรู:6/10/16/20/25/32 มม

     -- 50: ความยาวช่วงชัก 5~100มม

     -- -S: วงแหวนแม่เหล็กในตัว

ข้อมูลจำเพาะทางเทคนิค

แรงขับและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว, N)

คู่มือการเลือก

     -- เลือกเจาะที่มีอัตราความปลอดภัยขั้นต่ำ 50% สำหรับภาระงาน

     - เพิ่มค่าเผื่อ 5 ~ 10 มม. ให้กับจังหวะการเดินทางจริง จังหวะมาตรฐานสูงสุด: 100 มม.;

     -- เลือกรุ่น -S หากต้องการการตรวจจับตำแหน่ง เลือก MKD double rod สำหรับสภาวะโหลดด้านข้าง

สรุปประโยคเดียว

     SOLH MK กระบอกสูบขนาดกะทัดรัดแบบติดตั้งหกพื้นผิวพร้อมกลไกป้องกันการหมุนในตัว เหมาะสำหรับการวางตำแหน่งที่แม่นยำและรูปแบบหลายกระบอกสูบขนาดกะทัดรัดในอุปกรณ์อัตโนมัติที่มีพื้นที่จำกัด
