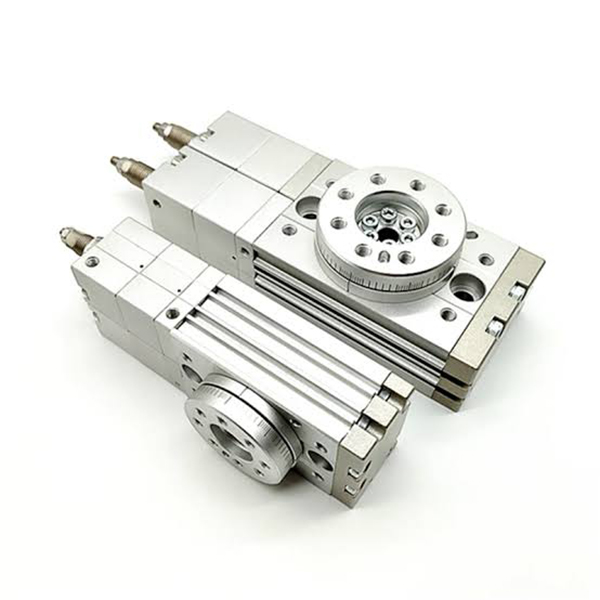

มสจ Series กระบอกโรตารีสามตำแหน่ง | แอคชูเอเตอร์นิวเมติกแบบแร็คแอนด์พิเนียน

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และการวางตำแหน่งหลัก

  ซีรีส์ SOLH MSZ คือกระบอกสูบโต๊ะหมุนแบบแร็คแอนด์พีเนียนระดับมืออาชีพที่ออกแบบมาเป็นพิเศษสำหรับตำแหน่งสามตำแหน่ง. มีฟังก์ชั่นหยุดสามทางซ้าย/กลาง/ขวา (0° / กลางสต็อป / 180°) ที่เป็นเอกลักษณ์ แก้ปัญหาจุดปวดในการวางตำแหน่งที่กระบอกสูบโรตารีสองตำแหน่งมาตรฐานไม่สามารถหยุดกลางจังหวะได้ ควบคุมโดยโซลินอยด์วาล์วแรงดันกลาง 5/3 ทิศทางเดียวโดยไม่มีการกำหนดค่าวงจรวาล์วคู่ ทำให้การจัดวางระบบนิวแมติกส์ง่ายขึ้นอย่างมาก ตำแหน่งตรงกลางรองรับการปรับแบบละเอียด ±10° ในขณะที่ปลายทั้งสองข้างปรับมุมได้ 0~95° ทำให้เป็นโซลูชันนิวแมติกที่เหมาะสมที่สุดสำหรับการเบี่ยงเบนชิ้นงาน การเรียงลำดับ การจัดทำดัชนีแบบหลายสถานี และสถานการณ์ที่ต้องการการวางตำแหน่งตรงกลางแบบบังคับ

  แกนการเลือกด่วนซีรีส์ 1.1

การวางตำแหน่งผลิตภัณฑ์หลัก: ให้การหมุนสามจุดที่แม่นยำ 0° (ซ้าย) → กลาง (กลาง) → 180° (ขวา) พร้อมตำแหน่งตรงกลางที่ปรับได้ เพื่อตอบสนองความต้องการการวางตำแหน่งที่ยืดหยุ่นหลายมุม

2. พารามิเตอร์ทางเทคนิคหลัก (มาตรฐาน SOLH)

  2.1 ข้อมูลจำเพาะพื้นฐาน

     • ขนาดเจาะ: 10 / 20 / 30 / 50

     • โหมดการทำงาน: ดับเบิ้ลแอคติ้ง, ดับเบิ้ลแร็คแอนด์พิเนียน, มิดสต็อปสามตำแหน่ง

     • ความดันการทำงาน: 0.2~1.0MPa (ชนิดยางบัฟเฟอร์); 0.2~0.6MPa (ชนิดบัฟเฟอร์ไฮดรอลิก)

     • พิสูจน์ความดัน: 1.05MPa

     • อุณหภูมิในการทำงาน: 0°C~60°C (ไม่มีสภาพแวดล้อมที่เป็นน้ำแข็ง)

     • มุมสวิง: 0~95° สำหรับปลายด้านเดียว มุมที่ปรับได้ทั้งหมด 0~190°

     • การปรับจุดกึ่งกลาง: การปรับแบบละเอียด ±10° ตามตำแหน่งตรงกลาง

     • ความแม่นยำของตำแหน่ง: ±0.02 มม. (ชนิด MSZA ความแม่นยำสูง); ±0.05 มม. (ประเภท MSZB พื้นฐาน)

     • โหมดการหล่อลื่น: การทำงานแบบหล่อลื่นตัวเองแบบไร้น้ำมัน

     • เธรดพอร์ต: M5×0.8 (10/20 รู); M8×1.25 (30/50 รู)

  2.2 แรงบิดเอาท์พุตและโหลดที่อนุญาต (0.5MPa)

  2.3 ความสามารถในการดูดซับพลังงานบัฟเฟอร์

3. คุณสมบัติโครงสร้างและหลักการทำงานสามตำแหน่ง

  3.1 ข้อดีของโครงสร้างหลัก

     • โครงสร้างแบบมิดสต็อปแบบ Dual-Rack และลูกสูบคู่: ใช้เกียร์ขับเคลื่อนแบบแร็คคู่และการออกแบบลูกสูบหยุดตรงกลางแบบอิสระ ช่วยลดระยะฟันเฟืองและให้แรงบิดที่เสถียรและสม่ำเสมอในระหว่างการสลับตำแหน่งสามตำแหน่ง

     • การออกแบบโต๊ะหมุนแบบบูรณาการ: มีรูหมุดระบุตำแหน่งสำหรับการติดตั้งชิ้นงานโดยตรง มีความแข็งแกร่งสูง ติดตั้งง่ายและรวดเร็วโดยไม่ต้องติดตั้งเพิ่มเติม

     • รูทะลุตรงกลางกลวง: รูทะลุตรงกลางแบบฝังในตัว (Ø6~Ø12) ช่วยให้ท่ออากาศและสายไฟทะลุผ่านได้อย่างเรียบร้อย ทำให้มีอุปกรณ์สายไฟและท่อแบบรวม

     • การปรับมุมอิสระ: ติดตั้งโบลต์ปรับแบบมืออาชีพ ซึ่งรองรับการปรับมุมจำกัดด้านซ้าย/ขวาอย่างละเอียดและตำแหน่งหยุดตรงกลางอย่างอิสระ ทำให้สามารถปรับเทียบมุมได้อย่างยืดหยุ่น

     • สล็อตสวิตช์แม่เหล็กมาตรฐาน: ร่องสงวนมาตรฐานทั้งสองด้าน เข้ากันได้กับสวิตช์แม่เหล็ก D-M9B และ D-A93 ทำให้สามารถตรวจจับตำแหน่งซ้าย/กลาง/ขวาสามตำแหน่งแบบเรียลไทม์สำหรับการเชื่อมโยงสัญญาณอัตโนมัติ

  3.2 หลักการควบคุมสามตำแหน่ง (ข้อได้เปรียบหลัก)

   ซีรีส์ MSZ ต้องการเท่านั้นโซลินอยด์วาล์วแรงดันกลาง 5/3 ทาง 1 ตัว เพื่อให้เกิดการสลับสามตำแหน่ง ไม่จำเป็นต้องสลับวาล์วคู่หรือวงจรอากาศที่ซับซ้อน ซึ่งช่วยให้โครงสร้างของระบบง่ายขึ้นและลดต้นทุนอุปกรณ์โดยรวม

     1. ตำแหน่งซ้าย (0°): โซลินอยด์วาล์วช่องอากาศเข้าด้านซ้ายของสถานี การจ่ายอากาศด้านเดียว และไอเสียด้านหลัง ขับเคลื่อนโต๊ะหมุนเพื่อล็อคอย่างแม่นยำที่ตำแหน่งจำกัดด้านซ้าย 0°

     2. ตำแหน่งขวา (180°): ช่องอากาศเข้าของสถานีด้านขวาของโซลินอยด์วาล์ว การทำงานของวงจรอากาศย้อนกลับ ขับเคลื่อนโต๊ะหมุนเพื่อหมุนและล็อคที่ตำแหน่งจำกัดด้านขวา 180°

     3. ตำแหน่งหยุดกลาง (M): สถานีกลางโซลินอยด์วาล์ว ทั้งสองด้านของกระบอกสูบได้รับแรงดันพร้อมกัน ลูกสูบโรตารีรักษาสมดุลของแรง และลูกสูบหยุดกลางอิสระจะดันและล็อคโต๊ะไว้ที่ตำแหน่งตรงกลางที่กำหนดไว้ล่วงหน้า ทำให้ได้ตำแหน่งตรงกลางที่มั่นคง

4. กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

  รหัสรุ่นทั่วไป: MSZB20-R-M9BL

5. กฎการคัดเลือกและการใช้งานทั่วไป

  5.1 กฎลำดับความสำคัญในการคัดเลือก

     1. ความต้องการตำแหน่งก่อน: เลือกซีรีส์ MSZ สำหรับสภาพการทำงานที่ต้องการการหยุดสามตำแหน่ง (ซ้าย/กลาง/ขวา) ไม่สามารถใช้กระบอกสูบโรตารีสองตำแหน่ง MSQ/HRQ

     2. การจับคู่ที่แม่นยำ: เลือกประเภทความแม่นยำสูง MSZA สำหรับสถานการณ์การวางตำแหน่งซ้ำสูง เลือกประเภทพื้นฐาน MSZB ที่คุ้มค่าสำหรับสถานการณ์ทั่วไปทั่วไป

     3. ความเร็วและการจับคู่โหลด: ใช้ประเภทบัฟเฟอร์ไฮดรอลิก -R สำหรับการทำงานที่มีความเร็วสูง โหลดหนัก และมีผลกระทบสูง ยางบัฟเฟอร์มาตรฐานเพียงพอสำหรับการใช้งานโหลดเบาที่ความเร็วต่ำ

     4. การตรวจสอบโหลด: ตรวจสอบอย่างเคร่งครัดว่าโหลดในแนวรัศมี โหลดตามแนวแกน และโมเมนต์การดัดงอต่ำกว่าค่าที่อนุญาตเพื่อหลีกเลี่ยงการติดขัดและการเบี่ยงเบนตำแหน่ง

  5.2 สถานการณ์การใช้งานทั่วไป

     • การเบี่ยงเบนและการเรียงลำดับชิ้นงาน: ตระหนักถึงการวางตำแหน่งตรงกลางและการกระจายวัสดุซ้าย/ขวาด้วยการสลับหลายมุม 0°/90°/180°

     • การทำดัชนีหลายสถานี: การสลับตำแหน่งสามตำแหน่งสำหรับสถานีประกอบ การตรวจจับ และการถ่ายโอนกระบวนการแบบอัตโนมัติ

     • การพลิกชิ้นงานและการบังคับเลี้ยว: ดำเนินการพลิกและบังคับเลี้ยวอย่างมั่นคงผ่าน 0° → กลาง → 180° การหมุนแบบก้าวหน้า

     • อิเล็กทรอนิกส์และบรรจุภัณฑ์อัตโนมัติ: ใช้กับการขันฝาขวด การวางตำแหน่งเศษ การตรวจจับผลิตภัณฑ์แบบหลายมุม และอุปกรณ์บรรจุภัณฑ์ที่มีความแม่นยำ

6. การเปรียบเทียบความแตกต่างระหว่าง MSZ กับ MSQ Core

สรุปประโยคเดียว

     กระบอกสูบโรตารีแบบแร็คแอนด์พีเนียนสามตำแหน่งซีรีส์ SOLH MSZ ให้ตำแหน่งหยุดสามทางด้านซ้าย/กลาง/ขวาแบบเอกสิทธิ์เฉพาะบุคคลด้วยการควบคุมที่เรียบง่ายด้วยวาล์วเดี่ยว มุมกลางที่ปรับได้ และความแม่นยำในการทำซ้ำสูง เป็นโซลูชันที่ปรับแต่งระดับมืออาชีพสำหรับการคัดแยกอัตโนมัติ การจัดทำดัชนี และอุปกรณ์กำหนดตำแหน่งแบบหลายมุม
