เอ็มเอช ซีรีส์ โต๊ะวางชิ้นงานแบบนิวแมติกส์แบบจังหวะยาวแคบขนาดกะทัดรัด

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

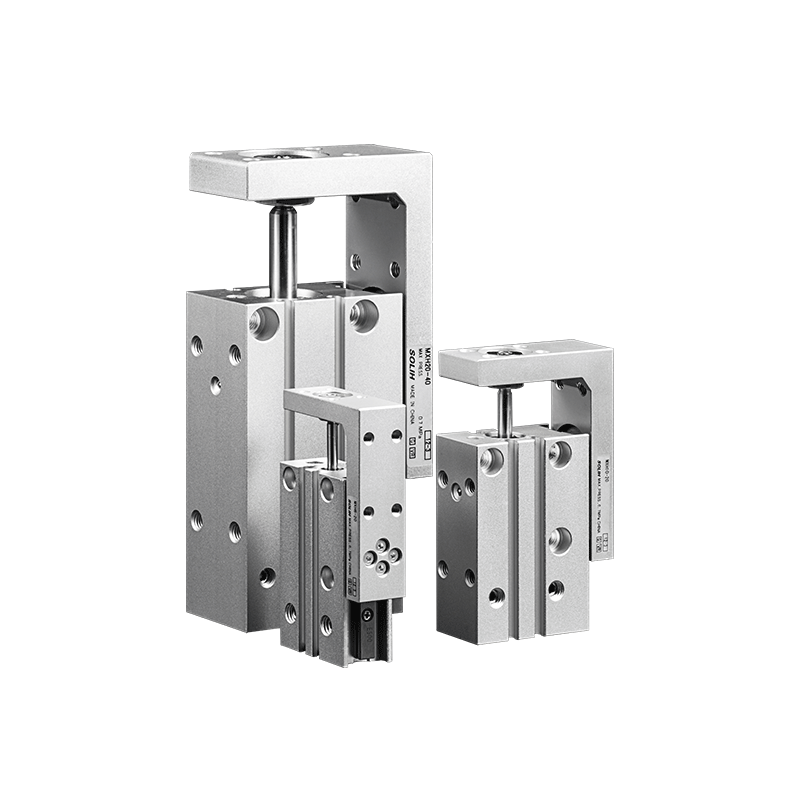

     SOLH MXH ซีรีส์เป็นโต๊ะสไลด์นิวแมติกขนาดกะทัดรัดแบบแคบที่มาพร้อมกับระบบนำทางเชิงเส้นตรงแบบลูกบอลหมุนเวียน ผสมผสานการออกแบบน้ำหนักเบา ความแข็งแกร่งสูง และประสิทธิภาพระยะชักที่ขยายได้สูงสุดถึง 60 มม. โดยมีความกว้างของตัวเครื่องที่แคบเป็นพิเศษซึ่งช่วยประหยัดพื้นที่ในการติดตั้งได้มาก ด้วยความสามารถในการรับน้ำหนักป้องกันการโก่งตัวที่ดีเยี่ยมและความสามารถในการวางตำแหน่งที่มีความแม่นยำปานกลาง จึงได้รับการปรับปรุงเป็นพิเศษสำหรับการติดตั้งหลายสไลด์แบบเคียงข้างกันและการดำเนินการถ่ายโอนที่แม่นยำในสถานการณ์อัตโนมัติที่มีพื้นที่จำกัดอย่างมาก โดยทำหน้าที่เป็นโซลูชันการขับเคลื่อนไมโครเชิงเส้นระยะชักยาวในอุดมคติสำหรับอุปกรณ์อิเล็กทรอนิกส์ 3C และระบบอัตโนมัติที่มีความแม่นยำ

โครงสร้างหลักและคุณสมบัติการออกแบบ

     --  โครงสร้างการขับขี่แบบลูกสูบคู่: ใช้โหมดการขับขี่แบบลูกสูบคู่ ซึ่งให้แรงเอาต์พุตที่เสถียรและประสิทธิภาพการทำงานแบบซิงโครนัสที่โดดเด่น ช่วยให้มั่นใจได้ถึงการเคลื่อนที่เชิงเส้นที่สม่ำเสมอระหว่างการทำงานแบบวนรอบความถี่สูง

     --  รางนำบอลหมุนเวียนไม่มีที่สิ้นสุด: ติดตั้งรางนำเชิงเส้นตรงแบบลูกบอลหมุนเวียนไม่มีที่สิ้นสุด ซึ่งมีความแข็งแกร่งของโครงสร้างสูงและเสถียรภาพในการเคลื่อนที่เชิงเส้นที่ยอดเยี่ยม ความขนานของการเคลื่อนที่ถูกควบคุมภายใน 0.05 มม. สำหรับจังหวะสั้นๆ หลีกเลี่ยงความกระวนกระวายใจและการเบี่ยงเบนของการเคลื่อนไหวได้อย่างมีประสิทธิภาพ

     -- ตัวเครื่องกะทัดรัดแคบเป็นพิเศษ: โครงสร้างความกว้างแคบที่ได้รับการปรับปรุงให้เหมาะสม บางกว่าตารางสไลด์ MXQ และ MXS ซีรีส์แบบดั้งเดิมอย่างมาก รองรับการจัดเรียงหลายสไลด์แบบเคียงข้างกันอย่างหนาแน่นเพื่อเพิ่มการใช้พื้นที่อุปกรณ์ให้เกิดประโยชน์สูงสุด

     -- ความสามารถในการโหลดป้องกันการชดเชยที่เหนือกว่า: แรงบิดที่อนุญาตนั้นอยู่ที่ประมาณ 6 เท่าของซีรีส์ MXU แบบดั้งเดิม โดยมีความต้านทานต่อโหลดเยื้องศูนย์และโหลดคานยื่นเพิ่มขึ้นอย่างมาก โดยปรับให้เข้ากับสภาพการทำงานของแรงฝ่ายเดียวที่ซับซ้อน

     --  การติดตั้งแบบยืดหยุ่นหลายทิศทาง: รองรับการติดตั้ง 4 ทิศทางโดยมีรูทะลุตามขวาง/รูเกลียวและรูเกลียวตามยาว เมื่อจับคู่กับการออกแบบท่อ 3 ด้าน ตรงตามข้อกำหนดการติดตั้งและรูปแบบการวางท่อที่หลากหลายสำหรับโครงสร้างอุปกรณ์แคบและซ้อนกัน

     -- การปรับเซ็นเซอร์สากล: วงแหวนแม่เหล็กในตัวเป็นมาตรฐาน พร้อมร่องเซ็นเซอร์สองด้านที่เข้ากันได้กับสวิตช์แม่เหล็กซีรีส์ D-M9□ และ A93 ทำให้การตรวจจับตำแหน่งจังหวะและการตอบรับสัญญาณแม่นยำ

กฎการเข้ารหัสโมเดลที่สมบูรณ์

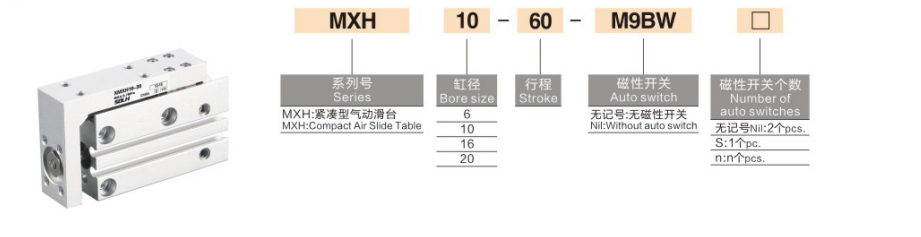

   1. ตัวอย่างรุ่น: MXH16-50Z-M9NL

   2. ตัวอย่างอ้างอิงคำสั่งมาตรฐาน

     --  เอ็มเอช10-30-M9BW: เจาะ 10 มม., ระยะชัก 30 มม., สวิตช์แม่เหล็ก NPN พร้อมสายยาว 1 ม.

ข้อมูลจำเพาะทางเทคนิคหลัก

แผนภูมิอ้างอิงแรงเอาต์พุตและโหลด (@0.5MPa)

ปัจจัยด้านความปลอดภัย ≥2; โหลดในแนวตั้งต้องมีการตรวจสอบแรงบิดที่อนุญาต

สเปค แรงบิด ที่อนุญาต (ความสามารถในการ โหลดไฟฟ้า ป้องกันการออฟเซ็ท, N·m)

สถานการณ์การใช้งานและการเปรียบเทียบการเลือกผลิตภัณฑ์

   1. สถานการณ์การใช้งานลำดับความสำคัญสำหรับซีรี่ส์ เอ็มเอช

     --  อุปกรณ์ที่มีพื้นที่จำกัดอย่างมาก: การออกแบบตัวเครื่องที่แคบเป็นพิเศษรองรับการติดตั้งโต๊ะสไลด์หลายตัวแบบเคียงข้างกันอย่างหนาแน่น เหมาะอย่างยิ่งสำหรับการตกแต่งภายในอุปกรณ์อัตโนมัติขนาดเล็ก

     --  การดำเนินการจังหวะยาวที่มีความแม่นยำปานกลาง: ระยะชักสูงสุด 60 มม. พร้อมความแม่นยำในการทำซ้ำ ±0.02 มม. ซึ่งเหนือกว่าเสถียรภาพในการวางตำแหน่งของกระบอกสูบนิวแมติกทั่วไปอย่างมาก ตอบสนองความต้องการการถ่ายโอนระยะเคลื่อนที่ระยะไกลด้วยความแม่นยำปานกลาง

     --  การถ่ายโอนความถี่สูงแบบโหลดเบา: เหมาะอย่างยิ่งสำหรับการจัดการแบบวนรอบและการวางตำแหน่งชิ้นส่วนอิเล็กทรอนิกส์ ขั้วต่อ ชิ้นส่วนพลาสติกขนาดเล็ก และอุปกรณ์จับยึดเครื่องมือที่มีความเที่ยงตรงสูง

     --  สภาพการทำงานของโหลดป้องกันการชดเชย: ความต้านทานแรงบิดที่ดีเยี่ยมช่วยให้การทำงานมีเสถียรภาพภายใต้แรงฝ่ายเดียวและสถานการณ์การติดตั้งคานยื่น แก้ปัญหาการโก่งตัวและความกระวนกระวายใจของสไลด์ธรรมดา

การเปรียบเทียบ MXH กับ MXQ กับ MXS Series

แนวทางการคัดเลือกมืออาชีพ

     --  การจับคู่ขนาดเจาะ: ควบคุมโหลดแนวนอนภายใน 50% ของค่าพิกัด และโหลดแนวตั้งภายใน 25% ของค่าพิกัด โดยมีปัจจัยด้านความปลอดภัยที่รับประกันไม่น้อยกว่า 2 เพื่อให้มั่นใจในการทำงานระยะยาวอย่างมีเสถียรภาพ

     -- การจองโรคหลอดเลือดสมอง: สำรองระยะขอบระยะชัก 5~10 มม. ระหว่างการเลือก ระยะชักมาตรฐานสูงสุดของซีรีส์ MXH คือ 60 มม. เพื่อหลีกเลี่ยงขีดจำกัดการกระแทกและปรับปรุงอายุการใช้งาน

     -- การเลือกโหมดการติดตั้ง: เลือกการติดตั้งตามขวางสำหรับการจัดวางพื้นที่แคบเป็นพิเศษ ใช้การติดตั้งตามยาวสำหรับสถานการณ์การติดตั้งแบบซ้อนและหลายชั้นเพื่อประหยัดพื้นที่อุปกรณ์โดยรวม

     -- การเพิ่มประสิทธิภาพบัฟเฟอร์: ติดตั้งบัฟเฟอร์ไฮดรอลิกเมื่อความเร็วการทำงานเกิน 300 มม./วินาที หรือน้ำหนักโหลดเกิน 3 กก. ช่วยลดแรงกระแทกและการสั่นสะเทือนของส่วนปลายเทอร์มินัลได้อย่างมีประสิทธิภาพ

     -- การกำหนดค่าเซ็นเซอร์: ร่องเซ็นเซอร์สองด้านรองรับการติดตั้งสวิตช์แม่เหล็กคู่ ช่วยให้ตรวจจับการยืดและหดกลับได้อย่างแม่นยำเพื่อการตรวจสอบตำแหน่งเต็มจังหวะ

สรุปประโยคเดียว

     โต๊ะสไลด์นิวแมติกขนาดกะทัดรัดรุ่น SOLH MXH โดดเด่นด้วยตัวเครื่องที่แคบเป็นพิเศษ ทนทานต่อแรงบิดสูง ช่วงชักยาว 60 มม. และความแม่นยำปานกลาง ±0.02 มม. พร้อมการติดตั้ง 4 ทิศทางและการทำงานแบบไร้น้ำมัน เป็นโซลูชันที่คุ้มค่าที่สุดสำหรับการติดตั้งที่หนาแน่นและการถ่ายโอนความแม่นยำความถี่สูงที่โหลดเบาในพื้นที่อัตโนมัติที่จำกัด
