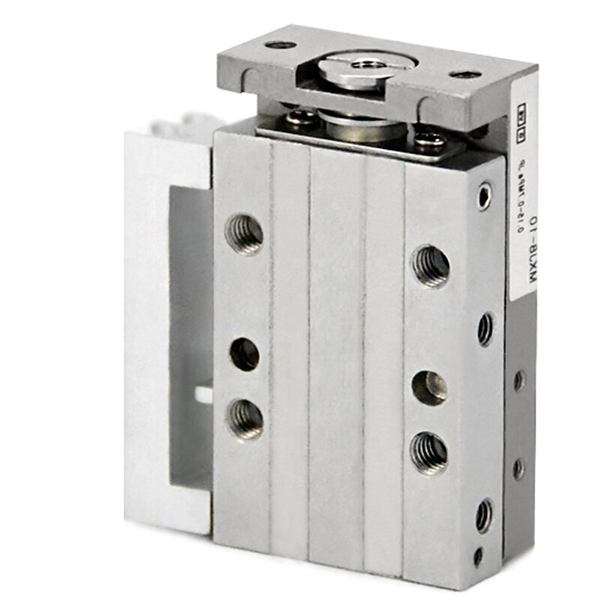

MXJ ซีรีส์ โต๊ะวางชิ้นงานแบบนิวแมติกส์ งานละเอียด สูง ขนาดกะทัดรัดพิเศษ

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MXJ เป็นโต๊ะสไลด์นิวแมติกขนาดเล็กพิเศษที่มีความแม่นยำสูง ออกแบบมาเพื่อการขับขี่เชิงเส้นที่มีความแม่นยำสูงระดับไมโคร โดดเด่นด้วยขนาดที่กะทัดรัดเป็นพิเศษ ความแม่นยำของตำแหน่งระดับไมครอน โครงสร้างน้ำหนักเบา และความเข้ากันได้ในการติดตั้งหลายทิศทาง ได้รับการปรับแต่งอย่างสมบูรณ์แบบสำหรับสถานีอัตโนมัติในพื้นที่จำกัด รวมถึงการประมวลผลทางอิเล็กทรอนิกส์ 3C การตรวจจับที่แม่นยำ การประกอบขนาดเล็ก และการดำเนินการวงจรจังหวะสั้นความถี่สูง โดยทำหน้าที่เป็นตัวกระตุ้นเชิงเส้นขนาดเล็กที่มีความแม่นยำสูงสำหรับสถานการณ์ระบบอัตโนมัติขนาดเล็ก

โครงสร้างหลักและคุณสมบัติการออกแบบ

     -- โหมดขับเคลื่อน: การทำงานสองทิศทางแบบออกฤทธิ์สองครั้ง ขนาดรู φ4.5/6/8/12/16 มม. ครอบคลุมช่วงโหลดขนาดเล็กถึงเบา 5~50N

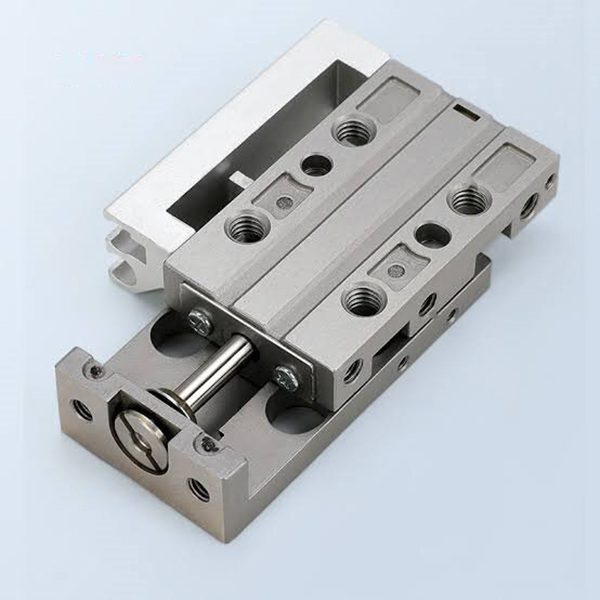

     - โครงสร้างระดับพรีเมียม: ใช้ตัวถังสเตนเลสสตีลมาร์เทนซิติกและรางนำลูกเชิงเส้นแบบรวม โครงสร้างรับน้ำหนักแยกออกจากการเคลื่อนที่ของซีลก้านลูกสูบ ทำให้มีความแข็งแกร่งสูงและมีการเสียดสีต่ำเป็นพิเศษ

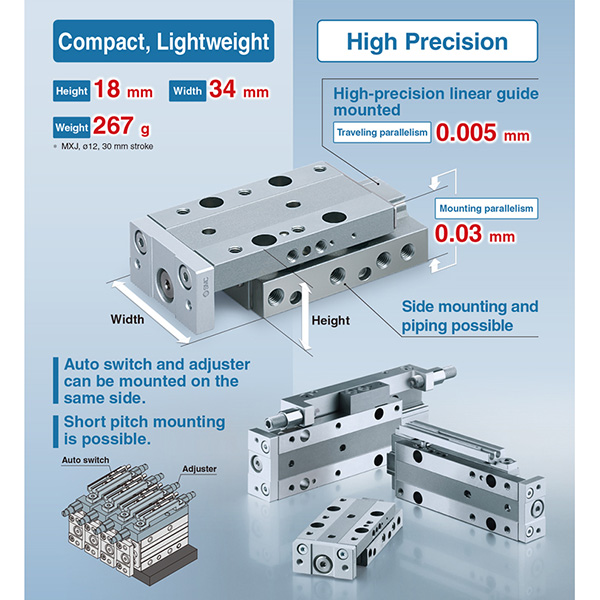

     -- ความแม่นยำระดับไมครอน: ความขนานในการเดินทาง 0.005 มม., ความขนานในการติดตั้ง 0.03 มม., แนวตั้ง 0.01 มม. ทำให้มั่นใจได้ถึงการวางตำแหน่งที่แม่นยำและมีเสถียรภาพเป็นพิเศษสำหรับกระบวนการที่ซับซ้อน

     -- ขนาดกะทัดรัดเป็นพิเศษ: การออกแบบตัวเครื่องบางเฉียบด้วยความสูงเพียง 10 มม. สำหรับรุ่นเจาะ φ4.5 และความสูง 18 มม. สำหรับรุ่นเจาะ φ12 ซึ่งเล็กกว่าโต๊ะสไลด์ MXQ ที่เทียบเท่ากัน 30%~50% ช่วยเพิ่มการใช้พื้นที่สูงสุดสำหรับสเตชั่นที่มีเค้าโครงหนาแน่น

     -- การติดตั้งหลายด้านที่ยืดหยุ่น: รองรับการติดตั้งสามด้านด้านบน ด้านล่าง และด้านข้างพร้อมรูเข็มระบุตำแหน่งที่แม่นยำ ปรับให้เข้ากับรูปแบบอุปกรณ์ที่จำกัดและหนาแน่นต่างๆ

     - ความเข้ากันได้ของเซ็นเซอร์สากล: ติดตั้งร่องสวิตช์แม่เหล็กคู่เป็นมาตรฐาน รุ่นที่มีระยะชัก ≥5 มม. สามารถติดตั้งสวิตช์แม่เหล็ก M9B ได้ 2 ตัว การออกแบบโครงสร้างแบบสมมาตรช่วยให้สามารถสลับซ้าย/ขวาและเปลี่ยนท่อที่ไซต์งานได้

     -- ปรับบัฟเฟอร์และการจำกัด: บัฟเฟอร์ยาง dual-end มาตรฐานสำหรับการลดเสียงรบกวนและผลกระทบ; ตัวจำกัดจังหวะโลหะแบบปลายเดี่ยว/ปลายคู่ที่เป็นอุปกรณ์เสริม พร้อมช่วงระยะชักที่ปรับได้ 0~5 มม. เพื่อการวางตำแหน่งที่แม่นยำเป็นพิเศษ

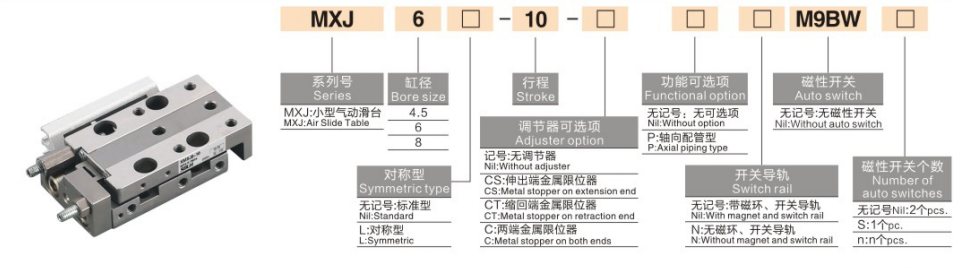

กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น: MXJ6-10-CS-M9B

   2. ตัวอย่างการอ้างอิงคำสั่งซื้อมาตรฐาน

     -- MXJ4.5-5: รุ่นมาตรฐาน ไม่มีสวิตช์แม่เหล็ก เจาะ 4.5 ​​มม. ระยะชัก 5 มม. การแสดงสองครั้ง

     -- MXJ8-15-B-2M9B: เจาะ 8 มม., ระยะชัก 15 มม., ขีดจำกัดโลหะแบบ dual-end, สวิตช์แม่เหล็ก M9B 2 ชิ้น

     -- MXJ12-20-L: ชนิดสมมาตร, เจาะ 12 มม., ระยะชัก 20 มม., ท่อด้านข้างแบบพลิกกลับได้

ข้อมูลจำเพาะทางเทคนิคหลัก (@0.5MPa, การแสดงสองครั้ง)

   1. ข้อมูลจำเพาะไมโคร (φ4.5 / φ6 / φ8)

   2.สเปค ขนาดเล็ก (φ12 / φ16)

ข้อได้เปรียบทางการแข่งขันหลัก

   1. ความแม่นยำและความเสถียรสูงพิเศษระดับไมครอน

     -- การตัดเฉือนแบบชิ้นเดียวแบบบูรณาการที่จับคู่กับรางนำทางลูกบอลเชิงเส้นที่มีความแม่นยำสูงช่วยให้มั่นใจในความแม่นยำของตำแหน่งซ้ำที่ ± 0.01 มม. และข้อผิดพลาดความขนานที่ต่ำเป็นพิเศษ ตอบสนองความต้องการความแม่นยำที่เข้มงวดอย่างเต็มที่สำหรับการตรวจจับระดับไมโครและกระบวนการกำหนดตำแหน่งที่ละเอียด

   2. การออกแบบที่กะทัดรัดเป็นพิเศษและประหยัดพื้นที่

     -- โครงสร้างตัวเครื่องบางเฉียบและสั้นเป็นพิเศษด้วยความสูงขั้นต่ำเพียง 10 มม. การออกแบบการติดตั้งสามด้านปรับให้เข้ากับพื้นที่แนวตั้งและแนวนอนที่แคบเป็นพิเศษ ประหยัดพื้นที่การติดตั้งมากกว่า 40% เมื่อเทียบกับโต๊ะสไลด์ทั่วไป เหมาะสำหรับสายการผลิตอัตโนมัติที่มีความหนาแน่นสูง

   3. การตอบสนองที่รวดเร็วน้ำหนักเบาและความถี่สูง

    -- โครงสร้างสเตนเลสสตีลน้ำหนักเบาที่ได้รับการปรับปรุงประสิทธิภาพ (40~500 กรัม) ช่วยลดความเฉื่อยในการเคลื่อนที่ได้อย่างมีประสิทธิภาพ ความเร็วในการทำงานอยู่ระหว่าง 50 ถึง 500 มม./วินาที รองรับการทำงานความถี่สูงที่เสถียรมากกว่า 300 รอบต่อนาที (cpm) เพื่อเพิ่มประสิทธิภาพการผลิต

   4. การทำงานแบบไร้น้ำมันและอายุการใช้งานยาวนานเป็นพิเศษ

     -- ใช้การซีลที่ทนทานต่อการสึกหรอแรงเสียดทานต่ำและการออกแบบที่ปราศจากน้ำมัน เข้ากันได้กับโรงปฏิบัติงานที่สะอาดและสภาพแวดล้อมทางอุตสาหกรรมที่มีน้ำมันเล็กน้อย การกำหนดค่าโครงสร้างที่ทนทานช่วยให้มั่นใจได้ถึงอายุการใช้งานมากกว่า 5 ล้านรอบพร้อมการทำงานที่เสถียรในระยะยาวโดยไม่ต้องบำรุงรักษา

   5. การออกแบบแบบกลับด้านได้แบบสมมาตรเพื่อการติดตั้งที่ยืดหยุ่น

     -- โครงสร้างช่องลมและร่องสวิตช์แบบสมมาตรช่วยให้สามารถติดตั้งท่อและเซ็นเซอร์ได้ทางซ้าย/ขวา ขจัดข้อจำกัดด้านทิศทาง และปรับปรุงความยืดหยุ่นในการแก้ไขจุดบกพร่องในสถานที่และการปรับโครงสร้างได้อย่างมาก

แบบฟอร์มการติดตั้งและการใช้งานทั่วไป

   1. วิธีการติดตั้ง

     -- การติดตั้งด้านบน: ยึดเข้ากับรูทะลุด้วยรูหมุดตำแหน่งที่แม่นยำ เหมาะสำหรับการติดตั้งด้านบนของชิ้นงานและสถานการณ์การวางตำแหน่งที่มีความแม่นยำสูง

     - การติดตั้งด้านล่าง: แก้ไขผ่านรูเกลียวด้านล่าง มีเสถียรภาพและเชื่อถือได้ ใช้ได้กับการติดตั้งพื้นผิวอุปกรณ์มาตรฐาน

     -- การติดตั้งด้านข้าง: แก้ไขผ่านรูเกลียวด้านข้าง เหมาะสำหรับอุปกรณ์ที่มีพื้นที่แนวตั้งจำกัดและการจัดเรียงสไลด์หลายชุดขนานกันหนาแน่น

   2. สถานการณ์การใช้งานทั่วไป

     -- 3C Electronics: การจัดการและถ่ายโอนชิป, การโฟกัสเลนส์กล้อง, การเคลือบส่วนประกอบขนาดเล็ก, การทดสอบความทนทานของอายุการใช้งานของปุ่ม

     - การตรวจจับความแม่นยำ: การวางตำแหน่งโพรบ, การเคลื่อนไหวที่แม่นยำของกล้อง CCD, การวัดขนาดไมโคร, การสอบเทียบแบบละเอียดด้วยแสง

     -- ไมโครแอสเซมบลี: การล็อคสกรูอัตโนมัติ, การย้ำหางปลา, การใส่ส่วนประกอบที่มีความแม่นยำ, การขับเคลื่อนจิ๊กขนาดเล็ก

     - อุปกรณ์ทางการแพทย์: การควบคุมความแม่นยำของปั๊มขนาดเล็ก, การสลับวาล์วขนาดเล็ก, การวางตำแหน่งแบบยืดไสลด์ด้วยเครื่องมือขนาดเล็ก

คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

   1. การเลือกเจาะตามน้ำหนักบรรทุก

     -- φ4.5 ≤0.5กก. / φ6=0.5~1กก. / φ8=1~2กก. / φ12=2~5กก. / φ16=5~8กก. สำรองค่าความปลอดภัยในการโหลดไม่น้อยกว่า 50% เพื่อการทำงานที่แม่นยำและมีเสถียรภาพ

   2. การยืนยันโรคหลอดเลือดสมอง

     - ช่วงจังหวะมาตรฐาน: 5 ~ 50 มม. จัดลำดับความสำคัญของระยะชักสั้น (5~20 มม.) สำหรับสภาพการทำงานที่มีความถี่สูง เพื่อให้มั่นใจถึงความแม่นยำและความเสถียรในการปฏิบัติงานที่สูงขึ้น

   3. การจับคู่การกำหนดค่า

     - การตรวจสอบตำแหน่ง: ติดตั้งสวิตช์แม่เหล็ก M9B 2 ตัวสำหรับการตอบรับตำแหน่งจังหวะแบบสองทิศทาง

     - การจำกัดความแม่นยำ: เลือกขีดจำกัดโลหะปลายคู่ (B) สำหรับตำแหน่งจังหวะที่แม่นยำที่ปรับได้ 0 ~ 5 มม.

     -- การปรับการติดตั้ง: เลือกการติดตั้งด้านข้างสำหรับรูปแบบสถานีหนาแน่น การติดตั้งด้านล่างสำหรับการติดตั้งพื้นผิวมาตรฐาน

สรุปประโยคเดียว

     โต๊ะสไลด์นิวแมติกความแม่นยำสูงขนาดกะทัดรัดพิเศษของ SOLH MXJ ซีรีส์มีความแม่นยำในการกำหนดตำแหน่งระดับไมครอน การติดตั้งแบบยืดหยุ่นสามด้าน การทำงานความถี่สูงน้ำหนักเบา และตัวจำกัดโลหะแบบปรับได้ที่เป็นอุปกรณ์เสริม ซึ่งทำหน้าที่เป็นแอคชูเอเตอร์เชิงเส้นขนาดเล็กที่มีความแม่นยำคุ้มราคา ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ 3C การตรวจจับที่แม่นยำ การประกอบขนาดเล็ก และอุปกรณ์อัตโนมัติทางการแพทย์
