โต๊ะสไลด์ลม MXQ Series | ไกด์บอลหมุนเวียน / แบบประหยัด

ยี่ห้อ: SOLH โดย Richge Technology

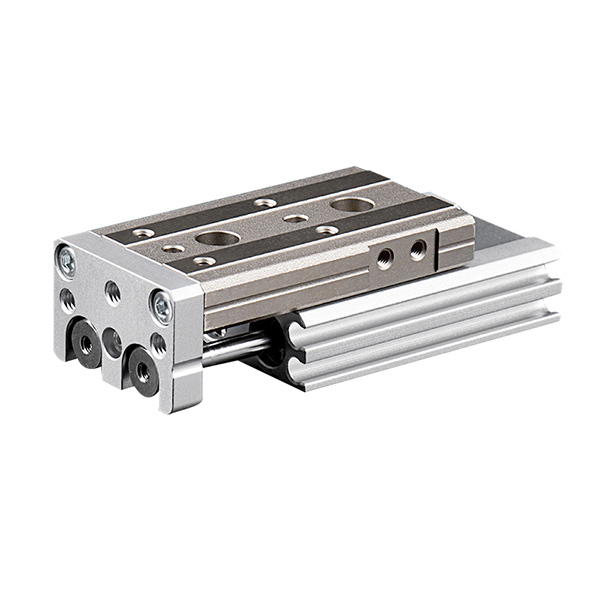

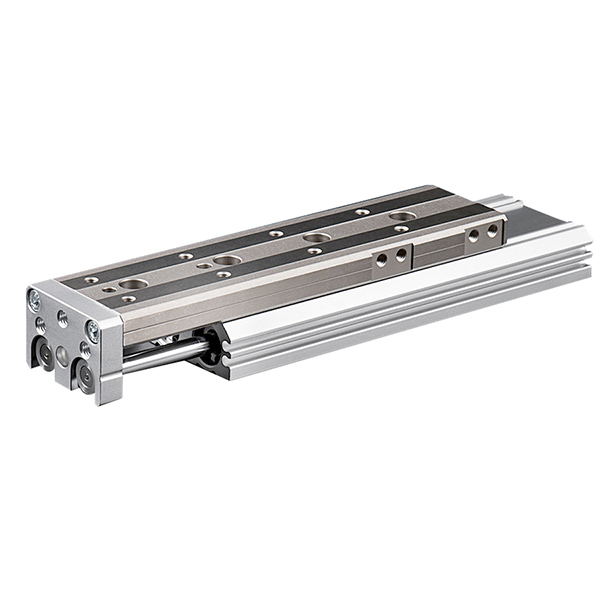

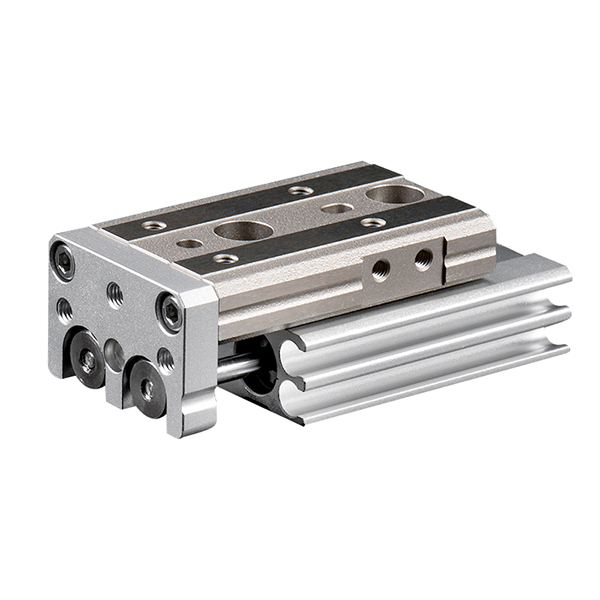

ภาพรวมผลิตภัณฑ์

     ซีรีส์ SOLH MXQ เป็นโต๊ะสไลด์นิวแมติกขนาดกะทัดรัดราคาประหยัด มีระบบขับเคลื่อนลูกสูบคู่และรางนำบอลแบบหมุนเวียน ด้วยการใช้โครงสร้างแบบรวมที่บางเฉียบและน้ำหนักเบา จึงให้การเคลื่อนที่เชิงเส้นที่มีความแม่นยำปานกลางที่มีความเสถียร โดยมีความแม่นยำในการทำซ้ำที่ ±0.02 มม. เป็นทางเลือกที่คุ้มค่าแทนการใช้ "กระบอกสูบ + ตัวนำทางภายนอก" แบบเดิม จึงช่วยลดต้นทุนอุปกรณ์ได้อย่างมาก ขณะเดียวกันก็รักษาประสิทธิภาพการทำงานที่เชื่อถือได้ เหมาะสำหรับการจัดการอัตโนมัติทั่วไปและสถานการณ์การประกอบที่มีความแม่นยำมาตรฐาน โดยเป็นโซลูชันการขับเคลื่อนเชิงเส้นตรงขั้นพื้นฐานที่ต้องการสำหรับสายการผลิตอัตโนมัติจำนวนมาก

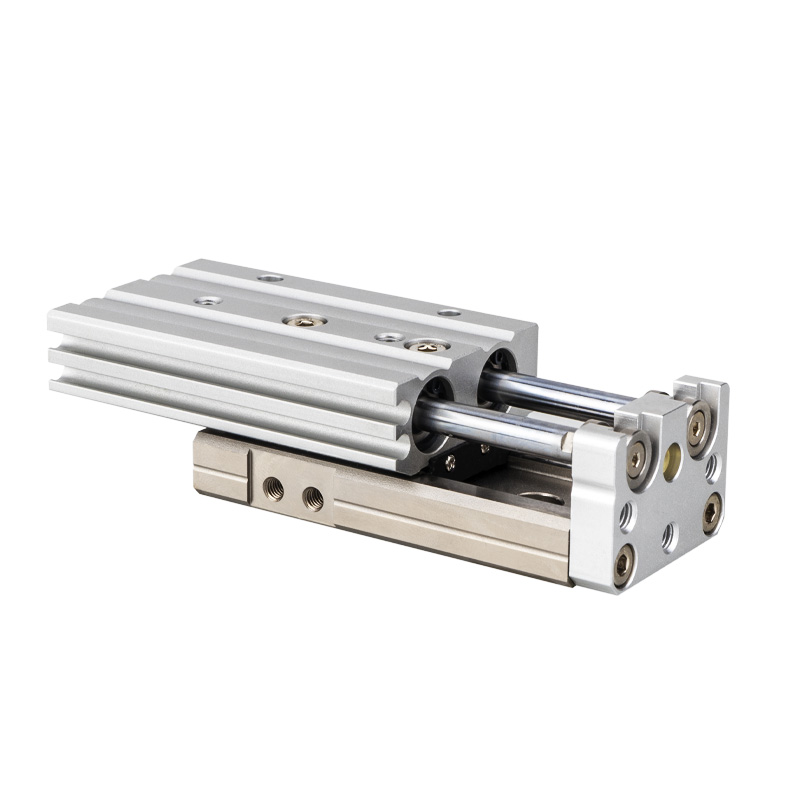

โครงสร้างหลักและหลักการทำงาน

     -- ไดรฟ์แบบ Double-Piston Double-Acting: ติดตั้งโครงสร้างลูกสูบคู่ที่ให้แรงขับเอาต์พุตเป็นสองเท่าของตัวสไลด์สูบเดี่ยวที่มีขนาดรูเท่ากัน ช่วยให้มั่นใจได้ถึงการเคลื่อนที่เชิงเส้นแบบซิงโครนัสและเสถียรโดยไม่มีการแกว่งหรือการโก่งตัวเป็นศูนย์ในระหว่างการทำงานของวงจรความถี่สูง

     -- รางนำบอลแบบหมุนเวียน: ใช้การออกแบบรางนำลูกบอลหมุนเวียนที่ไม่ได้โหลดไว้ล่วงหน้า โดยมีการเคลื่อนที่ที่นุ่มนวลและต้นทุนการผลิตต่ำ โดยจะรักษาความแม่นยำในการกำหนดตำแหน่งซ้ำที่ ±0.02 มม. ซึ่งตรงตามข้อกำหนดระบบอัตโนมัติที่มีความแม่นยำปานกลางอย่างเต็มที่

     -- ตัวเครื่องแบบบูรณาการบางเฉียบและน้ำหนักเบา: โครงสร้างกระบอกสูบและโต๊ะสไลด์ในตัวมีความสูงต่ำกว่า 10% และน้ำหนักเบากว่าซีรีส์ MXS ถึง 22% ทำให้มีรูปแบบการติดตั้งที่กะทัดรัดยิ่งขึ้นสำหรับอุปกรณ์ที่มีพื้นที่จำกัด

     -- การติดตั้งสามด้านที่ยืดหยุ่น: รองรับการยึดสามทิศทางด้านล่าง ด้านข้าง และแนวแกนด้วยรูเข็มกำหนดตำแหน่งที่แม่นยำที่ตั้งไว้ล่วงหน้า ช่วยให้ขั้นตอนการติดตั้งและการวางตำแหน่งที่ไซต์งานง่ายขึ้น ปรับปรุงประสิทธิภาพการประกอบโดยรวม

     -- การออกแบบการเหนี่ยวนำแม่เหล็กในตัว: วงแหวนแม่เหล็กภายในมาตรฐานพร้อมร่องยึดด้านข้างที่สงวนไว้สำหรับสวิตช์แม่เหล็กซีรีส์ D-M9□ และ A93 การออกแบบการติดตั้งแบบฝังเรียบหลีกเลี่ยงการรบกวนทางโครงสร้างและรับประกันการตอบรับสัญญาณตำแหน่งที่มั่นคง

 กฎการเข้ารหัสโมเดลที่สมบูรณ์

   1. ตัวอย่างรุ่น: MXQ16-50AS-M9BW

   2. ตัวอย่างอ้างอิงคำสั่งมาตรฐาน

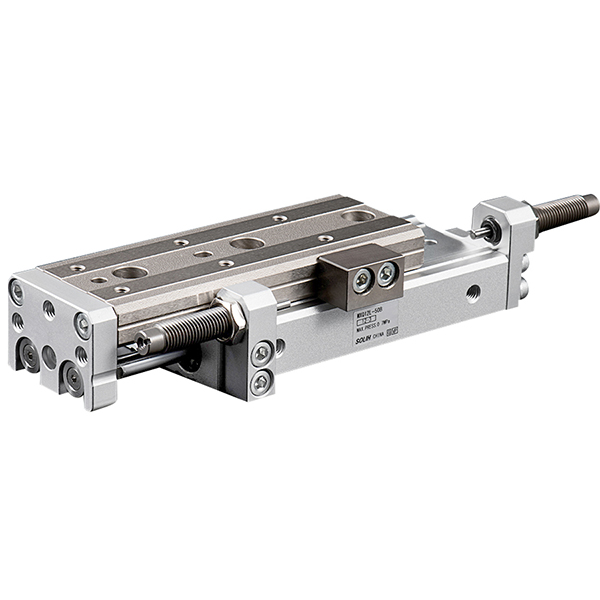

     -- MXQ20-75A-FR-M9NL: เจาะ 20 มม., ช่วงชัก 75 มม., การปรับระยะชักแบบปลายคู่, การเดินท่อตามแนวแกน, สวิตช์แม่เหล็ก PNP พร้อมสายยาว 3 ม.

ข้อมูลจำเพาะทางเทคนิคหลักทั่วไป

ตารางอ้างอิงแรงเอาท์พุตและโหลด (@0.5MPa, การติดตั้งในแนวนอน)

หมายเหตุ: ความสามารถในการรับน้ำหนักจะลดลงตามช่วงชักที่ยาวขึ้นและความเร็วการทำงานที่สูงขึ้น ปัจจัยด้านความปลอดภัย ≥2; โหลดแนวตั้งต้องมีการตรวจสอบแรงบิดที่อนุญาต

สถานการณ์การใช้งานและการเปรียบเทียบการเลือกผลิตภัณฑ์

   1. สถานการณ์การใช้งานลำดับความสำคัญสำหรับซีรี่ส์ MXQ

     --  การจัดการอัตโนมัติทั่วไป: เหมาะสำหรับการถ่ายโอนชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็ก ขั้วต่อ ชิ้นส่วนพลาสติก และอุปกรณ์จับยึดแบบโมดูลาร์น้ำหนักเบาแบบวนรอบพร้อมข้อกำหนดความแม่นยำมาตรฐาน

     -- โครงการระบบอัตโนมัติที่คำนึงถึงต้นทุน: เป็นทางเลือกที่คุ้มค่าเมื่อเทียบกับซีรีส์ MXS ที่มีความแม่นยำสูง โดยจะช่วยลดต้นทุนอุปกรณ์โดยรวมได้มากกว่า 30% ในขณะที่ยังคงประสิทธิภาพพื้นฐานที่มั่นคง

     -- เค้าโครงพื้นที่กะทัดรัดเป็นพิเศษ: มีความสูงตัวถังต่ำกว่าและน้ำหนักเบากว่าสไลด์ MXS ช่วยประหยัดพื้นที่การติดตั้งในแนวตั้งสำหรับอุปกรณ์อัตโนมัติที่มีขนาดกะทัดรัดสูง

     -- การทำงานโหลดเบาที่มีความแม่นยำปานกลาง: เหมาะสำหรับสภาพการทำงานที่ต้องการตำแหน่ง ±0.02 มม. และไม่มีข้อกำหนดด้านความแข็งแกร่งหรือความต้านทานแรงบิดสูง

     -- การปั่นจักรยานจังหวะสั้นความถี่สูง: เชื่อถือได้สำหรับการทำงานซ้ำในระยะยาวภายในระยะชักสั้น 10~50 มม. แทนที่กระบอกแยกแบบเดิมและชุดไกด์ภายนอกได้อย่างมีประสิทธิภาพ

   2.MXQ กับ MXS กับ MXH | การเปรียบเทียบตารางสไลด์ Core SMC

ประเด็นสำคัญในการคัดเลือกมืออาชีพ

     -- การจับคู่ขนาดเจาะ: เลือกขนาดรูที่เหมาะสมตามน้ำหนักชิ้นงานและทิศทางการติดตั้ง ควบคุมโหลดแนวนอนภายใน 50% ของค่าพิกัด และโหลดแนวตั้งภายใน 25% ของค่าพิกัด เพื่อให้มั่นใจว่าการทำงานในระยะยาวมีความเสถียร

     -- การเลือกจังหวะและการสำรองมาร์จิ้น: สำรองระยะระยะชัก 5~10 มม. ระหว่างการเลือกรุ่น ใช้ส่วนต่อท้ายการปรับแบบละเอียด AS/AT/A (การตัดแต่ง 0~5 มม.) หากจำเป็นต้องปรับเทียบระยะชักที่แม่นยำ

     -- การเลือกการติดตั้งที่ยืดหยุ่น: การติดตั้งด้านล่างสำหรับการขนถ่ายวัสดุในแนวนอน การติดตั้งด้านข้างสำหรับการติดตั้งแบบคงที่ด้านข้าง การติดตั้งตามแนวแกนสำหรับการซ้อนแกน Z และการประกอบอุปกรณ์หลายชั้น

     -- การเพิ่มประสิทธิภาพการกำหนดค่าบัฟเฟอร์: ยางกันกระแทกมาตรฐานสำหรับการทำงานที่ความเร็วต่ำทั่วไป ติดตั้งบัฟเฟอร์ไฮดรอลิกเสริมเมื่อความเร็วการทำงานเกิน 300 มม./วินาที หรือน้ำหนักบรรทุกเกิน 5 กก. (ใช้ไม่ได้กับรุ่น MXQ6)

     -- การกำหนดค่าการตรวจจับตำแหน่ง: ใช้งานได้กับสวิตช์แม่เหล็ก M9B/M9N/A93 ร่องแบบฝังสองด้านรองรับการติดตั้งสวิตช์คู่เพื่อให้ทราบถึงการป้อนกลับสัญญาณแบบขยาย/กลับในตำแหน่งที่แม่นยำ

สรุปประโยคเดียว

     โต๊ะสไลด์ลมราคาประหยัดซีรีส์ SOLH MXQ ใช้รางนำบอลหมุนเวียนน้ำหนักเบาและโครงสร้างลูกสูบคู่แบบบูรณาการ ตัวเครื่องบางเป็นพิเศษ ±0.02 มม. ความแม่นยำปานกลางมีความเสถียร และต้นทุนต่ำ ทำหน้าที่เป็นตัวทดแทนที่คุ้มค่าที่สุดสำหรับการผสมผสานชุดไกด์กระบอกสูบแบบดั้งเดิมสำหรับระบบอัตโนมัติทางอุตสาหกรรมทั่วไปและการประกอบที่มีความแม่นยำเบา
