ยี่ห้อ: SOLH โดย Richge Technology

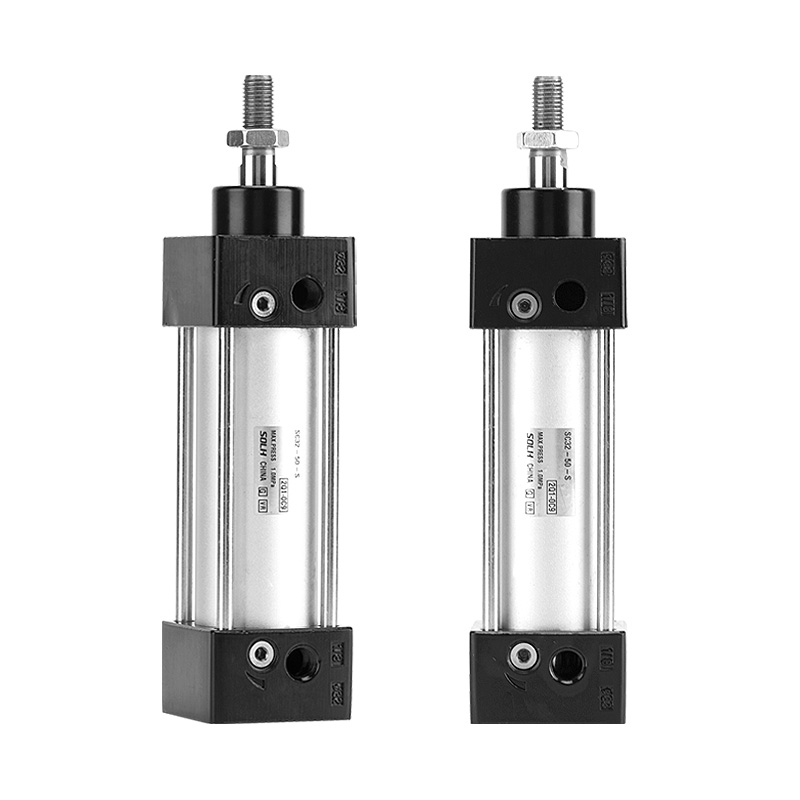

กระบอกสูบมาตรฐานก้านสูบ SOLH SC series รุ่นพื้นฐานเป็นแบบก้านสูบเดี่ยวแบบแสดงสองครั้ง คันผูกสี่อันสำหรับล็อคฝาปิดปลายด้านหน้าและด้านหลังเพื่อโครงสร้างที่แข็งแกร่ง อุปกรณ์ติดตั้งครบชุด ช่วงระยะชักที่กว้าง ใช้กันอย่างแพร่หลายในการผลัก การขนถ่ายวัสดุ และการวางตำแหน่งในสายการผลิตอัตโนมัติ ซึ่งเป็นกระบอกสูบนิวแมติกมาตรฐานราคาประหยัดที่ได้รับความนิยมมากที่สุด
- โครงสร้าง: แท่งผูกสี่แท่งเชื่อมต่อกระบอกอลูมิเนียมและฝาปิดท้าย มีความแข็งแกร่งสูง ป้องกันการกระแทก มีเสถียรภาพในการใช้งานในระยะยาว
- ประเภทการแสดง: การแสดงสองครั้งแบบก้านเดี่ยว, แรงส่งออกแบบสองทิศทาง
- วัสดุ: กระบอกอลูมิเนียมอโนไดซ์แข็ง, ซีลลูกสูบแบบสองทิศทาง; ก้านลูกสูบเหล็กชุบโครเมียมแข็ง 45 #
- เบาะ: เบาะลมแบบปรับได้ทั้งสองด้านเพื่อลดแรงกระแทกและเสียงรบกวนจากการทำงาน
-- การติดตั้งเซ็นเซอร์: ร่องเซ็นเซอร์บนบริเวณคันบังคับสำหรับสวิตช์แม่เหล็ก CMSG/DMSG/EMSG เพื่อตรวจจับตำแหน่งลูกสูบ
-- ข้อได้เปรียบ: ความยาวลำตัวสั้นกว่าภายใต้ขนาดรูที่เท่ากัน เมื่อเทียบกับกระบอกสูบโปรไฟล์ ISO15552 ต้นทุนที่แข่งขันได้

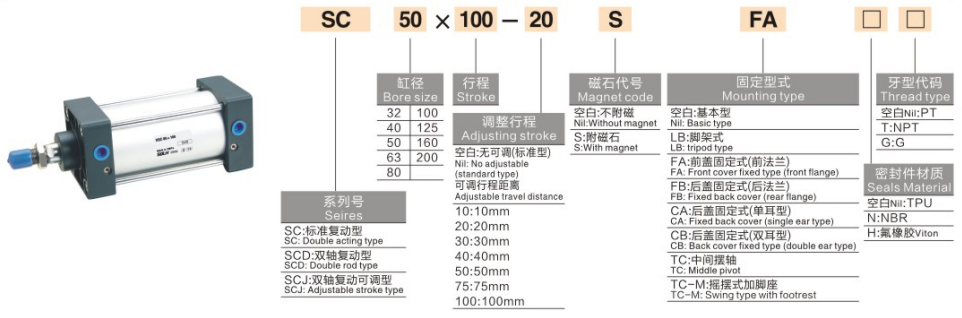

1. ตัวอย่างโมเดล：SC50×100-S
|
เซ็กเมนต์ |
รหัส |
คำนิยาม |
| เอสซี |
รหัสซีรีส์ |
ก้านสูบก้านสูบเดี่ยวก้านสูบคู่ |
|
50 |
ขนาดเจาะ (มม.) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
ความยาวช่วงชัก |
มาตรฐาน: 25 ~ 1,000 มม. ปรับแต่งระยะชักให้ยาวขึ้นได้ |
| -ส |
ตัวเลือกแม่เหล็ก |
วงแหวนแม่เหล็กในตัว ลบส่วนต่อท้ายสำหรับเวอร์ชันที่ไม่ใช่แม่เหล็ก |
2. แบบจำลองอนุพันธ์
-- SCD: ก้านคู่ทำหน้าที่คู่ ป้องกันแรงบิด
-- SCJ: คันเบ็ดคู่พร้อมระยะชักที่ปรับได้
-- SCF: กระบอกสูบโซลินอยด์วาล์วในตัว
-- SCL: กระบอกสูบแบบล็อคได้, การรับน้ำหนักเมื่อตัดอากาศ
3. ตัวอย่างการสั่งซื้อมาตรฐาน
-- SC63×150-S: เจาะ 63, ระยะชัก 150, แม่เหล็กในตัว, รุ่นพื้นฐาน
-- SCJ40×200-S: เจาะ 40 ระยะชัก 200 ระยะชักแบบปรับได้ พร้อมแม่เหล็ก
|
รายการพารามิเตอร์ |
ข้อมูลจำเพาะ |
| ประเภทการแสดง |
การแสดงคู่แบบก้านเดี่ยว / คู่ |
| แรงดันใช้งาน |
0.15~1.0 MPa (แนะนำ:0.5~0.6 MPa) |
| พิสูจน์ความดัน |
1.5 เมกะปาสคาล |
| อุณหภูมิแวดล้อม |
-20 ~ +70 ℃; รุ่นอุณหภูมิสูงถึง 150 ℃ เป็นตัวเลือก |
| ความเร็วลูกสูบ |
30~800 มม./วินาที |
| เบาะ |
เบาะลมปรับระดับได้ทั้งสองด้าน |
| ด้ายแอร์พอร์ต |
G1/8 ~ G1/2 (ขึ้นอยู่กับรูเจาะ) |
| การหล่อลื่น |
การทำงานแบบไม่มีน้ำมันและอัดจาระบีล่วงหน้า |
|
เจาะ (มม.) T |
แรงขับ (N) |
ประมาณ โหลดแนวนอน (กก.) |
ประมาณ โหลดแนวตั้ง (กก.) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. ตัวเลือกการติดตั้ง
-- แบบพื้นฐาน, หน้าแปลน FA/FB, เคลวิส CA/CB, ที่ยึดเท้า LB, วาล์วรองแหนบ TC/TCM1
2. อุปกรณ์เสริมเพิ่มเติม
-- ข้อต่อลอยตัว, ร็อดอาย, ขั้วต่อ I/Y/U/F, สวิตช์แม่เหล็ก CMSG/DMSG/EMSG
1. การเลือกเจาะ: คำนวณแรงขับที่ต้องการตามโหลด สำรองอัตราความปลอดภัย≥50% ขนาดอัพเกรดสำหรับโหลดคานยื่น / ออฟเซ็ต
2. การยืนยันโรคหลอดเลือดสมอง: เพิ่มระยะขอบความปลอดภัย 10 ~ 20 มม. ในการเดินทางที่มีประสิทธิภาพ ระยะชักมาตรฐานสูงสุด 1,000 มม.
3. การจับคู่การกำหนดค่า
-- การตอบสนองตำแหน่ง: เลือกรุ่นแม่เหล็ก -S และจับคู่สวิตช์แม่เหล็ก
-- การติดตั้ง: เลือกหน้าแปลน / เท้า / ปิ๊นตามเค้าโครงของเครื่อง
-- ฟังก์ชั่นพิเศษ: SCD สำหรับก้านคู่, SCJ สำหรับจังหวะที่ปรับได้, SCL สำหรับล็อคโหลด
กระบอกสูบมาตรฐานก้านผูกราคาประหยัดซีรีส์ SOLH SC พร้อมเบาะลมแบบปรับได้และตัวเลือกการติดตั้งมากมาย แอคชูเอเตอร์เชิงเส้นราคาประหยัดในอุดมคติสำหรับงานผลัก ถ่ายโอน และจัดตำแหน่งอัตโนมัติทั่วไป
