กระบอกสูบขนาดกะทัดรัดซีรีส์ SDA

SOLH SDA กระบอกสูบขนาดกะทัดรัดทรงสี่เหลี่ยมบางพิเศษเป็นแอคชูเอเตอร์แบบนิวแมติกขนาดกะทัดรัดราคาประหยัด ความยาว ตัวเครื่อง มีเพียง 1/2 ถึง 1/3 ของกระบอกสูบคันชักมาตรฐาน และรองรับการติดตั้งแบบฝังเพื่อประหยัดพื้นที่ ขนาดการติดตั้งสามารถใช้แทนกันได้กับซีรี่ส์ Airtac ACQ และ SMC CQ2 นำเสนอรุ่นต่างๆ ที่ครอบคลุม: การแสดงสองทาง, สปริงกลับเดี่ยว SSA/STA, ก้านคู่ SDAD, ระยะชักแบบปรับได้ SDAJ และรุ่นที่ติดตั้งแม่เหล็ก SDAS กันชนยางในตัวที่ปลายทั้งสองข้างดูดซับแรงกระแทกและลดเสียงรบกวน ซีลแรงเสียดทานต่ำที่สะสมด้วยจาระบีช่วยให้การทำงานแบบไร้น้ำมันในระยะยาว ขนาดรู φ12~100 มม. เหมาะสำหรับการดันช่วงชักสั้น การหนีบ และการวางตำแหน่ง ซึ่งใช้กันอย่างแพร่หลายในระบบอัตโนมัติ 3C เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์ติดตั้ง เป็นโซลูชันที่คุ้มค่าสำหรับอุปกรณ์ที่มีพื้นที่จำกัด

ส่งคำถาม

รายละเอียดสินค้า

SDA Series กระบอกลมขนาดกะทัดรัดบางเฉียบ

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์

SOLH SDA ซีรีส์ กระบอกสูบ ขนาดกะทัดรัด แบบเหลี่ยม บางเฉียบ แอคชูเอเตอร์ ขนาดกะทัดรัดราคาประหยัดแบบคลาสสิก ความยาวลำตัวเพียง 1/2~1/3 ของกระบอกสูบไทร็อดมาตรฐาน มิติการติดตั้งเปลี่ยนได้กับซีรี่ส์ Airtac ACQ และ SMC CQ2 เหมาะสำหรับการดัน การหนีบ และการวางตำแหน่งภายใต้พื้นที่การติดตั้งที่จำกัด ซึ่งใช้กันอย่างแพร่หลายในระบบอัตโนมัติ 3C เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์ติดตั้ง

โครงสร้างและคุณสมบัติหลัก

- ตัวอลูมิเนียมทรงสี่เหลี่ยมบางเฉียบรองรับการติดตั้งแบบฝังเพื่อประหยัดพื้นที่

- กระบอกอะโนไดซ์แข็ง, ก้านลูกสูบชุบโครเมี่ยม, ทนต่อการสึกหรอและป้องกันการกัดกร่อน;

-- รูปแบบเต็ม: การแสดงสองครั้ง, สปริงกลับเดี่ยว, ก้านคู่, จังหวะที่ปรับได้, รุ่นที่ติดตั้งแม่เหล็ก;

- กันชนยางในตัวที่ปลายทั้งสองด้านเพื่อการดูดซับแรงกระแทกและลดเสียงรบกวน

- ซีลแบบสองทิศทางที่มีแรงเสียดทานต่ำพร้อมที่เก็บจาระบี อายุการใช้งานยาวนานโดยปราศจากน้ำมัน

- ร่องเซ็นเซอร์โดยรอบสำหรับการติดตั้งสวิตช์อัตโนมัติแม่เหล็กแบบยืดหยุ่น

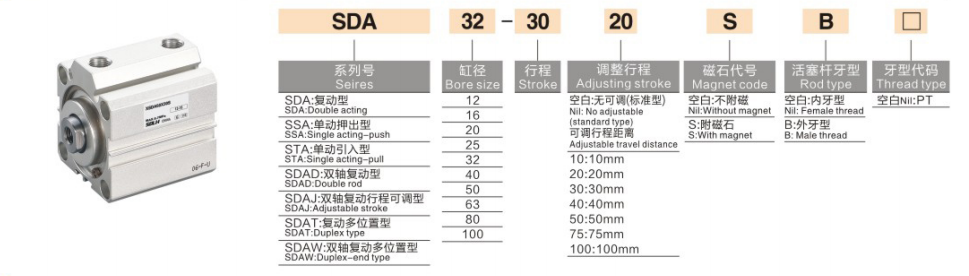

กฎการเข้ารหัสโมเดล

1. ตัวอย่าง: SDA20-50-S-B

-- SDA: ชื่อซีรีส์; SSA=สปริงยืดออก; STA=การดึงสปริง; SDAD=ก้านคู่; SDAJ=จังหวะที่ปรับได้

-- 20: ขนาดเจาะ: 12/16/20/25/32/40/50/63/80/100 มม.

-- 50: ความยาวช่วงชัก 5~200มม

-- -S: วงแหวนแม่เหล็กในตัว

-- -B: ก้านลูกสูบเกลียวภายนอก; ว่าง = เธรดภายใน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ขนาดเจาะ	12~100 มม
แรงดันใช้งาน	การแสดงสองครั้ง: 0.1 ~ 1.0MPa; การแสดงเดี่ยว:0.2~1.0MPa
พิสูจน์ความดัน	1.5 เมกะปาสคาล
อุณหภูมิ	ไม่ใช่แม่เหล็ก:-5~+70℃; รุ่นแม่เหล็ก: -5 ~ + 60 ℃
ความเร็วลูกสูบ	การแสดงสองครั้ง: 30 ~ 500 มม. / วินาที; การแสดงเดี่ยว: 50 ~ 500 มม. / วินาที
เบาะ	ยางกันกระแทกคงที่ (ไม่มีตัวเลือกเบาะลม)
เธรดพอร์ต	M5 / G1/8 / G1/4 / G3/8 / G1/2
การหล่อลื่น	การทำงานแบบไร้น้ำมัน
ความอดทนต่อโรคหลอดเลือดสมอง	≤100มม.:±1.0มม.; >100 มม.:±1.5 มม

แรงขับและแรงดึงตามทฤษฎี @0.5MPa (ก้านเดี่ยว)

เจาะ (มม.)	แรงขับ (N)	ดึง (N)	โหลดแนวนอนที่เท่ากัน (กก.)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

สรุปประโยคเดียว

SOLH SDA กระบอกสูบนิวแมติกขนาดกะทัดรัดบางเฉียบราคาประหยัดพร้อมตัวเลือกมากมาย เปลี่ยนได้กับ ACQ และ CQ2 ซึ่งเป็นแอคชูเอเตอร์ช่วงชักสั้นราคาประหยัดในอุดมคติสำหรับการใช้งานแคลมป์และการดันอัตโนมัติแบบประหยัดพื้นที่
