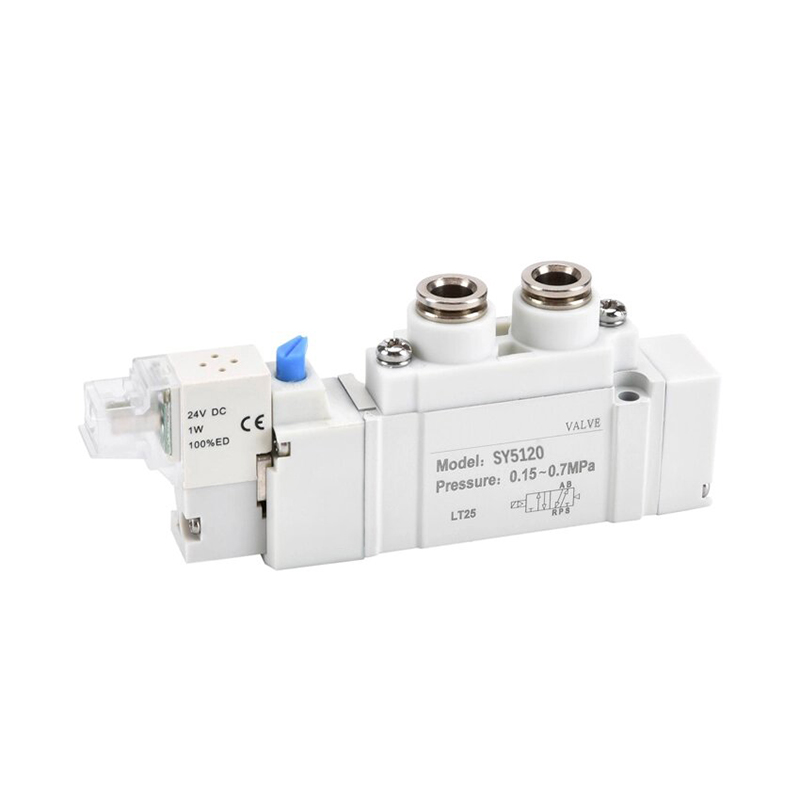

SY Series นำร่องดำเนินการโซลินอยด์วาล์ว 5 พอร์ต

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ SOLH SY เป็นโซลินอยด์วาล์ว 5 พอร์ตที่ควบคุมโดยนักบินกระแสหลัก โดดเด่นด้วยตัวเครื่องขนาดกะทัดรัดเป็นพิเศษ ใช้พลังงานต่ำเป็นพิเศษ และความสามารถในการไหลที่ได้รับการอัพเกรดอย่างมาก โดยทำหน้าที่เป็นส่วนประกอบควบคุมทิศทางหลักสำหรับการสลับกลับของกระบอกสูบและการสลับวงจรนิวแมติกบนอุปกรณ์การผลิตอัตโนมัติทั้งหมด โดยสามารถเปลี่ยนได้อย่างสมบูรณ์กับซีรีส์ SMC SY ดั้งเดิม

การจำแนกขนาดซีรี่ส์เต็มและขอบเขตการจับคู่

ข้อมูลจำเพาะทางเทคนิคของ Universal Core

  1. ประเภทวงจร:

     -- 5/2-way (สปริงตัวเดียว / คอยล์ล็อคคู่);

     -- 5/3-way (3 ฟังก์ชั่นกลาง: ปิดศูนย์ / ไอเสียกลาง / จ่ายแรงดันกลาง)

  2. ช่วงแรงดันใช้งาน

     -- นักบินภายใน: 0.1 ~ 0.7 MPa

     -- ไพล็อตภายนอก (รองรับการใช้งานระบบสุญญากาศ): -100 kPa ~ 0.7 MPa

  3. อุณหภูมิในการทำงาน: -10 ~ 50 ℃ (ไม่มีน้ำแข็งในแหล่งอากาศ)

  4. การใช้พลังงานคอยล์: คอยล์มาตรฐาน 0.35W; คอยล์ประหยัดพลังงานประหยัดพลังงานเพียง 0.1W

  5. เกรดการป้องกัน: ขั้วต่อปลั๊ก IP65; ฐานติดตั้งท่อร่วม IP67

  6. อายุการใช้งาน: แกนปิดผนึกช่องว่างสูงถึง 200 ล้านรอบ; ซีลยืดหยุ่นได้ถึง 70 ล้านรอบ

  7. ตัวเลือกแรงดันไฟฟ้ามาตรฐาน: DC12V / DC24V (กระแสหลักมวล); AC110V / AC220V

ข้อดีด้านโครงสร้างและประสิทธิภาพหลัก

  1. โครงสร้างการติดตั้ง Manifold Mount แบบปลั๊กอินด่วน

     -- ติดเข้ากับฐานท่อร่วมซีรีส์ SS5Y โดยตรง ประกอบและถอดชิ้นส่วนได้อย่างรวดเร็ว บำรุงรักษาวาล์วเดี่ยวได้ง่ายโดยไม่ต้องรื้อเกาะวาล์วทั้งหมด

  2. คอยล์ประหยัดพลังงานต่ำเป็นพิเศษ

     -- ตัวเลือกคอยล์พลังงานต่ำ 0.1W การสร้างความร้อนต่ำ เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่ต้องใช้พลังงานอย่างต่อเนื่องในระยะยาว ซึ่งช่วยลดต้นทุนการอัดอากาศและพลังงานของโรงงานได้อย่างมาก

  3. นักวิ่งที่มีอัตราการไหลสูงที่ได้รับการปรับให้เหมาะสมอย่างยิ่ง

     -- การออกแบบที่ได้รับการปรับปรุงประสิทธิภาพภายในให้เหมาะสม ความสามารถในการไหลเพิ่มขึ้นประมาณ 80% เมื่อเทียบกับโซลินอยด์วาล์วรุ่นเก่า ทำให้สามารถยืด/ถอนกระบอกสูบได้เร็วขึ้นโดยไม่สูญเสียแรงดัน

  4. หน้าจอตัวกรองนำร่องในตัว

     -- ตาข่ายกรองขนาดเล็กในตัวที่ทางเข้าวาล์วนำร่องเพื่อป้องกันฝุ่นและสิ่งสกปรก ช่วยลดอัตราความล้มเหลวในการติดขัดของสปูลได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งาน

  5. เค้าโครงพอร์ตแบบยืดหยุ่นหลายทิศทาง

     - มีพอร์ตอากาศที่ด้านข้าง / บน / ล่างสามทิศทาง ปรับเส้นทางท่อได้อย่างอิสระเพื่อหลีกเลี่ยงการรบกวนทางกลภายในเฟรมอุปกรณ์ขนาดกะทัดรัด

  6. การรวมเกาะวาล์วโมดูลาร์

     - จับคู่ได้อย่างสมบูรณ์แบบกับฐานหลายสถานีซีรีส์ SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 ตระหนักถึงการจ่ายอากาศและไอเสียแบบรวมศูนย์จากส่วนกลาง รูปแบบการเดินสายไฟที่เป็นระเบียบเรียบร้อย และประหยัดพื้นที่ในการติดตั้งตู้

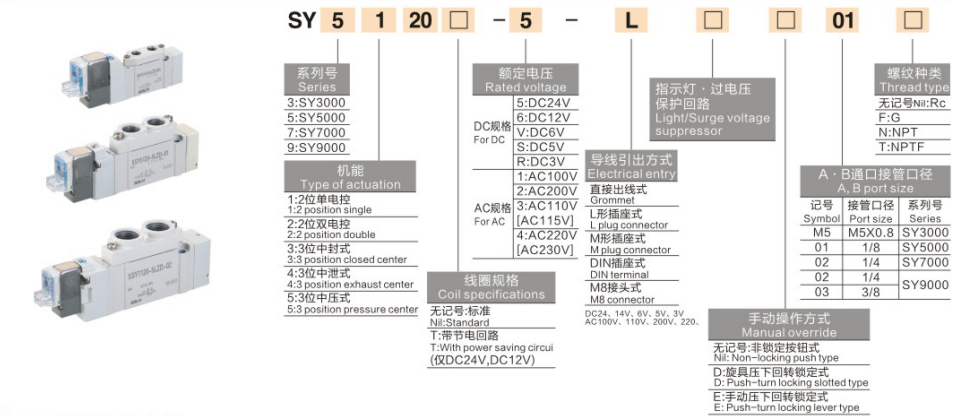

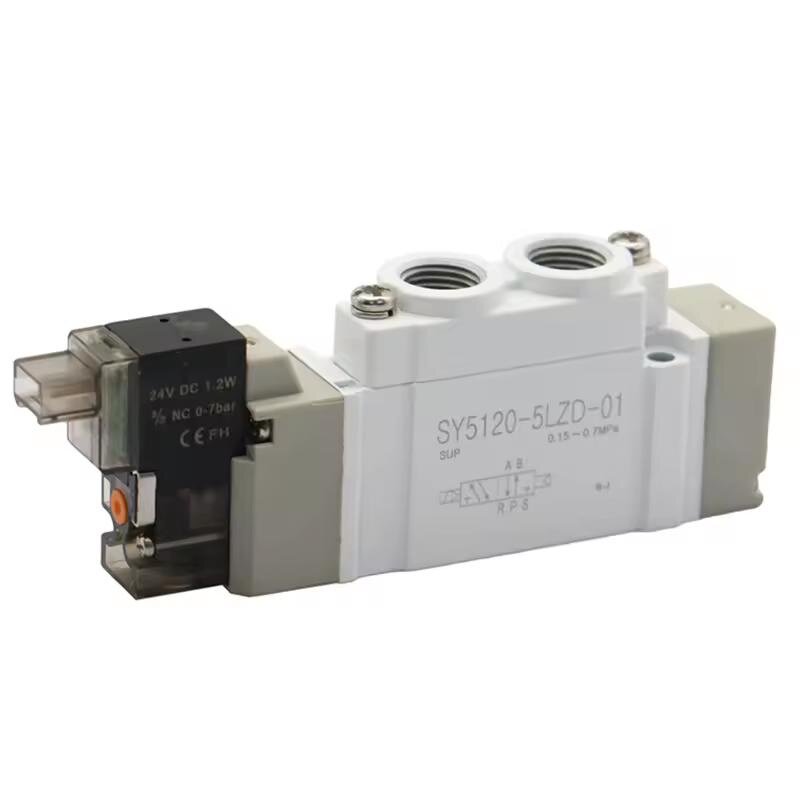

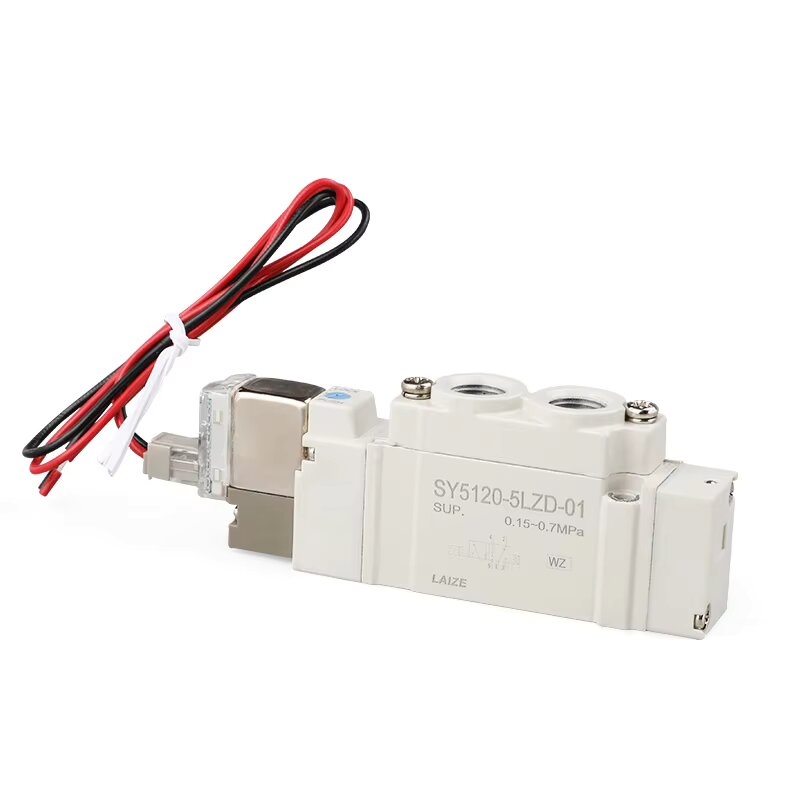

กฎการเข้ารหัสโมเดลที่สมบูรณ์ (ตัวอย่าง: SY5120-5LZD-01)

  1. SY: รหัสซีรีส์ของโซลินอยด์วาล์ว 5 พอร์ตที่ดำเนินการโดยนักบิน

  2. 5: หมายเลขชุดขนาด (5 = ชุดกลาง SY5000)

  3. 1: รหัสฟังก์ชันวงจร

     1 = 5/2 สปริงคอยล์เดี่ยวกลับ;

     2 = 5/2 คอยล์ล็อคคู่;

     3 = 5/3 วาล์วสามตำแหน่ง

  4. 2: รหัสฐานโครงสร้างภายใน

  5. 0:ประเภทการติดตั้งฐานมาตรฐาน

  6. 5: รหัสแรงดันไฟฟ้าคอยล์ (5 = DC24V, หลัก)

  7. LZ: การกำหนดค่าซ็อกเก็ตและการป้องกัน

     L = ปลั๊กไฟรูปตัว L; Z = ไฟ LED ในตัว + วงจรป้องกันแรงดันไฟฟ้าเกิน

  8. D: รหัสแทนที่แบบแมนนวล (การทำงานของไขควงล็อคแบบกดหมุน)

  9. 01: ขนาดเกลียวพอร์ต (01 = Rc1/8")

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- สายการผลิตประกอบอัตโนมัติ อุปกรณ์เซมิคอนดักเตอร์ที่มีความแม่นยำ เครื่องจักรบรรจุภัณฑ์

     -- สายการผลิตปั๊มและเชื่อมยานยนต์ เครื่องมือทดสอบทางการแพทย์

     -- มือจับหุ่นยนต์แบบนิวแมติก กระบอกสไลด์เชิงเส้น แอคชูเอเตอร์กำหนดดัชนีแบบหมุน

     - การสลับไปข้างหน้า/ถอยหลังของกระบอกสูบ การเปิด-ปิดวงจรนิวแมติก และการควบคุมความเร็ว

ประโยคหนึ่ง

     สรุปโซลินอยด์วาล์ว 5 พอร์ตที่ควบคุมโดยนักบินซีรีส์ SOLH SY ครอบคลุมช่วงขนาดเต็ม SY3000/SY5000/SY7000/SY9000 พร้อมคอยล์ประหยัดพลังงาน 0.1W, เกรดกันฝุ่นและกันน้ำ IP65/IP67, การไหลสูงกว่ารุ่นเก่า 80% และความเข้ากันได้ของท่อร่วม SS5Y แบบปลั๊กอิน, วาล์วควบคุมทิศทางอเนกประสงค์ขนาดกะทัดรัดสำหรับระบบอัตโนมัติของกระบอกสูบในอุปกรณ์อิเล็กทรอนิกส์ ยานยนต์ บรรจุภัณฑ์ และอุปกรณ์ทางการแพทย์
