TN Series กระบอกสูบแบบก้านคู่

กระบอกสูบเพลาคู่ ซีรีส์ TN | กระบอกลมแบบก้านคู่ราคาประหยัดขนาดกะทัดรัด

ยี่ห้อ: SOLH โดย Richge Technology

ภาพรวมผลิตภัณฑ์และโครงสร้างหลัก

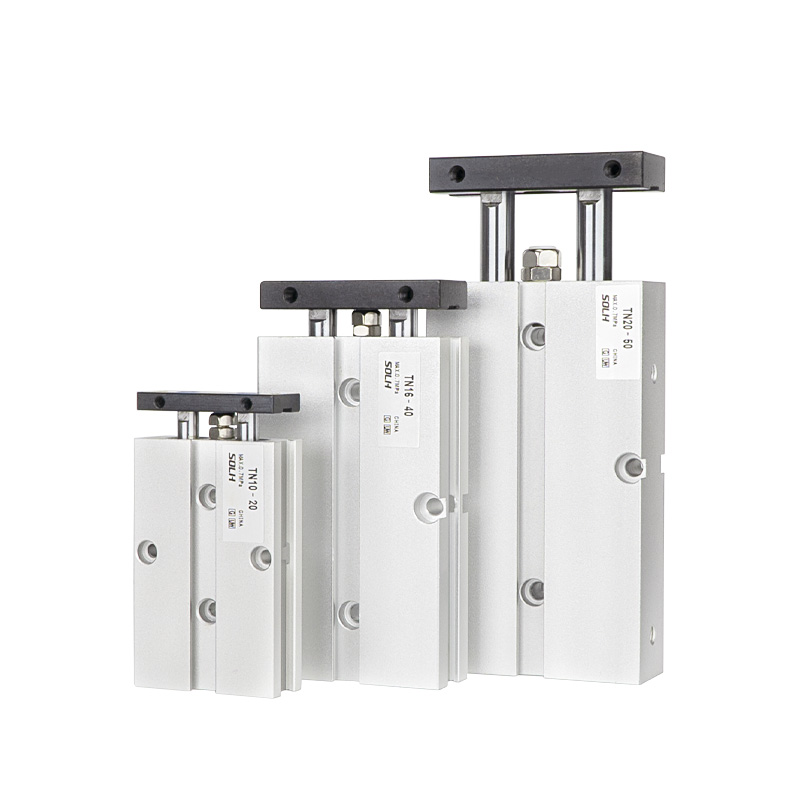

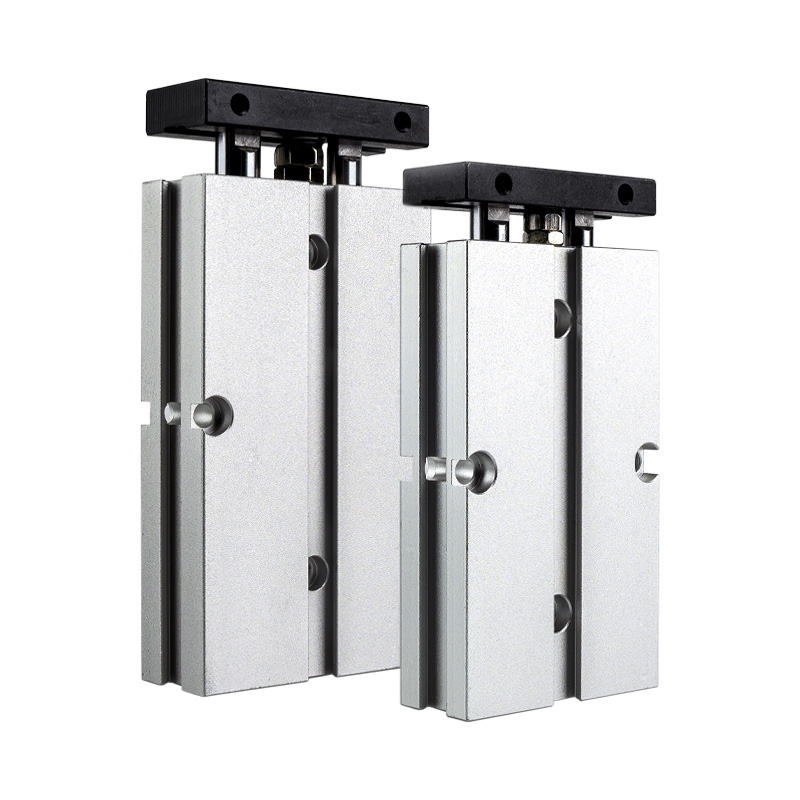

     ซีรีส์ SOLH TN เป็นกระบอกสูบเพลาคู่ขนาดกะทัดรัดที่คุ้มค่าคุ้มราคา โดดเด่นด้วยโครงสร้างลูกสูบคู่แบบลูกสูบเดี่ยวและรางนำตลับลูกปืนแบบเลื่อน ออกแบบมาเพื่อการติดตั้งที่ประหยัดพื้นที่และการติดตั้งอเนกประสงค์ มาพร้อมกับวงแหวนแม่เหล็กในตัวมาตรฐานและบัฟเฟอร์ระยะการเคลื่อนตัวแบบปรับได้ ด้วยความแม่นยำในการป้องกันการหมุน ±0.2° และประสิทธิภาพการป้องกันการโก่งตัวที่ยอดเยี่ยม กระบอกสูบ TN จึงถูกนำไปใช้อย่างกว้างขวางในสถานการณ์อัตโนมัติที่รับภาระเบา รวมถึงการวางตำแหน่งที่แม่นยำ การกดชิ้นงาน การปิดกั้นวัสดุ และการถ่ายโอนเชิงเส้น มอบความเป็นสากลที่โดดเด่นและความได้เปรียบด้านต้นทุนสำหรับสถานีอัตโนมัติมาตรฐาน

1.ข้อดีโครงสร้างหลัก

• การทำงานแบบซิงโครนัสก้านคู่ที่เสถียร: ใช้โครงฮาร์ดโครมแบบลูกสูบเดี่ยวและคู่ขนานพร้อมบูชเลื่อนแบบขยาย โครงสร้างซิงโครนัสแบบก้านคู่ต้านทานแรงบิดและการแกว่งได้อย่างมีประสิทธิภาพ บรรลุประสิทธิภาพป้องกันการโก่งตัวที่เชื่อถือได้ด้วยพิกัดความเผื่อในการหมุน ±0.2° สำหรับงานนำทางที่มีน้ำหนักเบา

• บัฟเฟอร์ที่ปรับได้และการปรับจังหวะแบบละเอียด: ติดตั้งแผ่นยางกันกระแทกด้านหน้าแบบปรับได้เพื่อการปรับจังหวะอย่างละเอียดและการบัฟเฟอร์ที่นุ่มนวล จับคู่กับบัฟเฟอร์ด้านหลังแบบตายตัวเพื่อลดแรงกระแทกและเสียงรบกวนในการทำงาน ช่วยให้มั่นใจได้ถึงการเคลื่อนที่แบบลูกสูบที่มั่นคง

• การติดตั้ง 3 ด้านประหยัดพื้นที่: การออกแบบตัวเครื่องแบบฝังรองรับการติดตั้งที่ยืดหยุ่นจากด้านล่าง ด้านบน และด้านข้าง ร่องด้านข้างที่สงวนไว้ทำให้สามารถติดตั้งสวิตช์แม่เหล็กโดยตรงได้โดยไม่ต้องมีฉากยึดเพิ่มเติม ช่วยเพิ่มการใช้พื้นที่อุปกรณ์ให้เกิดประโยชน์สูงสุด

• การกำหนดค่าแม่เหล็กมาตรฐาน: วงแหวนแม่เหล็กในตัว (ต่อท้าย S) ได้รับการติดตั้งเป็นมาตรฐานสำหรับรุ่น TN ซีรีส์ทั้งหมดที่ไม่มีรุ่นที่ไม่มีแม่เหล็ก ทำให้สามารถตรวจจับตำแหน่งจังหวะที่สะดวกสำหรับการใช้งานอัตโนมัติสากล

2. การสร้างความแตกต่างผลิตภัณฑ์หลัก (การอ้างอิงการเลือกคีย์)

• เทนเนสซี กับซีรีย์ TR: TN ใช้มาตรฐานองค์กรด้วยขนาดที่กะทัดรัดกว่า ต้นทุนที่ต่ำกว่า และไม่มีตัวเลือกการเจาะ φ6 TR เป็นไปตามมาตรฐานอุตสาหกรรม JIS ด้วยความแข็งแกร่งที่สูงกว่า ทนทานต่อการรับน้ำหนักมาก และขนาดรูที่สมบูรณ์รวมถึง φ6

• ซีรี่ส์ TN กับ CXS / CXSJ: TN มีโครงสร้างลูกสูบเดี่ยวพร้อมเอาท์พุตแรงขับเดี่ยวมาตรฐาน ราคาไม่แพงกว่าและประหยัดพื้นที่ CXS และ CXSJ ใช้การออกแบบลูกสูบคู่ที่มีเอาต์พุตแรงขับสองเท่าและประสิทธิภาพความเร็วสูงที่เหนือกว่า เหมาะสำหรับงานหนักและมีความแม่นยำสูง

การจำแนกประเภทซีรีส์ย่อยแกนกลาง (ประเภทก้าน)

ซีรีส์ TN ครอบคลุมประเภทร็อดหลักสองประเภทเพื่อตอบสนองการทำงานแบบปลายเดียวและความต้องการการเคลื่อนที่ผ่านประเภททวิภาคีสำหรับสถานีอัตโนมัติโหลดเบาที่หลากหลาย

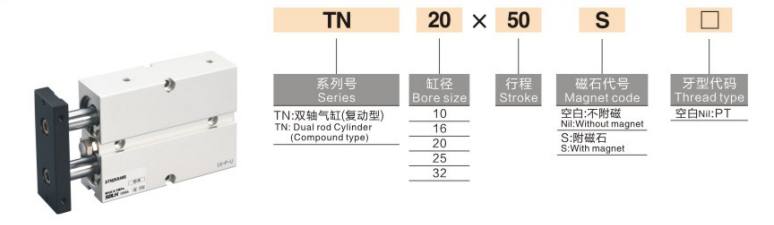

กรอกกฎการตั้งชื่อโมเดลให้ครบถ้วน

ตัวอย่างโมเดล: TN20×50S

1. นิยามรหัสการตั้งชื่อ

1. รหัสซีรีส์: TN (ก้านปลายเดี่ยว) / TNW (ก้านทะลุสองครั้ง)

2. ขนาดเจาะ: 10 / 16 / 20 / 25 / 32 มม. (ไม่มีรู φ6 แตกต่างจากซีรีย์ TR)

3. จังหวะมาตรฐาน: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 มม. (ระยะชักสูงสุด: 200 มม.)

4. การกำหนดค่าวงแหวนแม่เหล็ก: S (วงแหวนแม่เหล็กในตัวมาตรฐาน การกำหนดค่าบังคับ ไม่มีเวอร์ชันที่ไม่ใช่แม่เหล็ก)

5. ประเภทเกลียว: เธรด PT (Rc) เริ่มต้น; เธรด G เสริม (ต่อท้าย G) / เธรด NPT (ต่อท้าย T)

6. สวิตช์แม่เหล็ก: ตัวเลือก CS1-J, CS1-G, D-M9B และรุ่นอื่นๆ ติดตั้งโดยตรงบนร่องสงวนด้านข้าง

พารามิเตอร์ทางเทคนิคมาตรฐานทั่วไป

(เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิปกติ 20°C, อากาศแห้ง)

• โหมดการทำงาน: การขับขี่แบบลูกสูบเดี่ยวแบบดับเบิ้ลแอคชั่น

• ช่วงแรงดันใช้งาน: 0.15~1.0MPa

• พิสูจน์ความดัน: 1.5MPa

• อุณหภูมิแวดล้อม: -20°C~70°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

• ความเร็วในการทำงาน: 30~500มม./วินาที

• ความแม่นยำในการต่อต้านการหมุน: ±0.2° (ความแม่นยำในการนำโหลดน้ำหนักเบาที่เสถียร)

• โหมดบัฟเฟอร์: แผ่นยางกันกระแทกด้านหน้าแบบปรับได้ + ยางกันกระแทกด้านหลังแบบคงที่ (ไม่มีตัวเลือกบัฟเฟอร์อากาศ)

• ขนาดพอร์ตท่อ

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• วิธีการติดตั้ง: การติดตั้งตัวถังแบบฝัง + การติดตั้ง 3 ด้าน (ด้านล่าง / บน / ด้านข้าง) การออกแบบที่ประหยัดพื้นที่เป็นพิเศษ

ข้อมูลแรงขับและแรงดึงทางทฤษฎี (@0.5MPa, หน่วย: N)

โครงสร้างลูกสูบเดี่ยวพร้อมเอาท์พุตแรงขับเดี่ยวมาตรฐาน คุ้มค่าสำหรับสถานการณ์น้ำหนักเบาทั่วไป

คู่มือการเลือกอย่างรวดเร็ว

1. การเลือกงบประมาณและพื้นที่: เลือกซีรีส์ TN สำหรับพื้นที่ขนาดกะทัดรัดเป็นพิเศษและความต้องการโหลดน้ำหนักเบาที่มีต้นทุนต่ำ เลือกซีรีส์ TR สำหรับมาตรฐาน JIS การใช้งานหนัก และข้อกำหนดของรู φ6

2. การเลือกแรงขับและประสิทธิภาพ: ใช้กระบอกสูบลูกสูบคู่ CXS/CXSJ สำหรับเอาต์พุตแรงขับสองเท่าและสถานการณ์การหยิบและวางด้วยความเร็วสูง เลือกกระบอกสูบลูกสูบเดี่ยว TN/TR หากแรงขับเดี่ยวมาตรฐานตรงตามความต้องการในการทำงาน

3. การเลือกประเภทก้าน: เลือกก้านปลายเดี่ยว TN มาตรฐานสำหรับการทำงานทิศทางเดียวทั่วไป เลือก TNW double Through rod สำหรับการติดตั้งแบบทวิภาคีและการเคลื่อนที่แบบซิงโครนัสแบบสองทิศทาง

4. หมายเหตุการกำหนดค่าแม่เหล็ก: กระบอกสูบซีรีส์ TN ทั้งหมดมีวงแหวนแม่เหล็ก S เป็นมาตรฐาน (การกำหนดค่าบังคับ) ไม่จำเป็นต้องเลือกเพิ่มเติม
