ทีดับบลิว / ทีดับบลิวเอ็ม Series กระบอกสูบก้านโยกสต๊อปเปอร์ | กระบอกสูบหยุดงานหนักแบบล็อคตัวเอง

ยี่ห้อ: SOLH โดย Richge Technology

1. ภาพรวมผลิตภัณฑ์และคุณลักษณะโครงสร้างหลัก

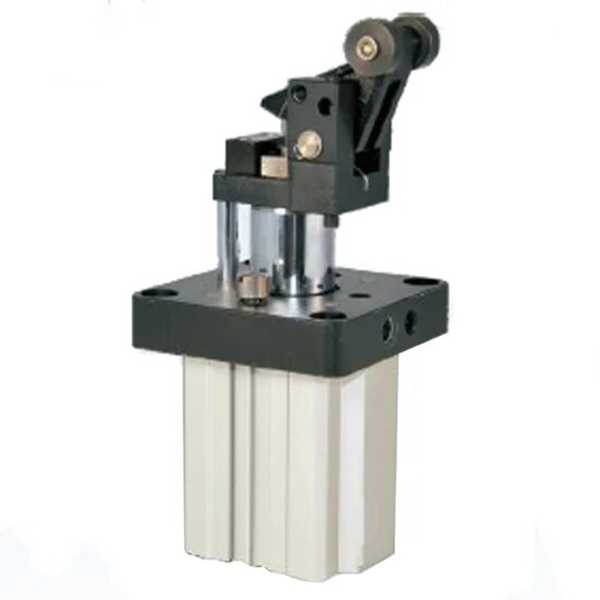

     ซีรีส์ SOLH TWH/TWM เป็นกระบอกสูบสต็อปเปอร์สำหรับงานหนักชนิดลูกกลิ้งแบบก้านโยก ออกแบบมาสำหรับสายพานลำเลียงอัตโนมัติขนาดกลางและหนัก ซีรีส์นี้ครอบคลุมขนาดรูตั้งแต่ φ20มม. ถึง φ80มม. มีข้อดีหลัก ๆ รวมถึงกลไกป้องกันการเด้งกลับแบบล็อคตัวเองในตัว บัฟเฟอร์ไฮดรอลิกแบบปรับได้มาตรฐาน โครงสร้างคันโยกที่มีความแข็งแกร่งสูง และการติดตั้งหน้าแปลนในตัว รองรับพาเลทและเพลตเครื่องมือขนาด 30–300 กก. อย่างเสถียร ซึ่งใช้กันอย่างแพร่หลายในการหยุดสายพานลำเลียง การวางตำแหน่งการขนย้าย และการป้องกันการเคลื่อนตัวของสถานี โดยทำหน้าที่เป็นโซลูชันตัวหยุดหลักที่เชื่อถือได้สำหรับสถานการณ์ระบบอัตโนมัติที่มีโหลดปานกลางและหนัก

  1.1 โครงสร้างการเสริมแรงของลูกกลิ้งคันโยก

     ใช้การออกแบบลูกกลิ้งคันโยกแบบ double-acting ผลิตภัณฑ์ใช้การขยายแรงคันโยกและหลักการทำงานของหน้าสัมผัสแบบกลิ้ง ให้แรงหยุดขนาดใหญ่โดยมีผลกระทบต่ำและการทำงานกลิ้งที่ราบรื่น ช่วยลดแรงกระแทกที่รุนแรงระหว่างการหยุดชิ้นงานได้อย่างมีประสิทธิภาพ และปกป้องทั้งอุปกรณ์และชิ้นงาน

  1.2 ฟังก์ชั่นป้องกันการเด้งกลับแบบล็อคตัวเอง

     ติดตั้งกลไกล็อคตัวเองด้วยกลไกในตัวเป็นอุปกรณ์เสริมในการอัพเกรด หลังจากการหยุดกระแทกของชิ้นงาน กระบอกสูบจะล็อคแขนคันโยกโดยอัตโนมัติเพื่อป้องกันการเด้งกลับและการดันชิ้นงานกลับด้าน ขจัดปัญหาการเคลื่อนตัวของสถานี และปรับปรุงความเสถียรของสายการผลิตโดยรวมและความแม่นยำของตำแหน่งอย่างมาก

  1.3 ระบบบัฟเฟอร์ไฮดรอลิกเกรด

     • φ20/φ25 รูเล็ก: จับคู่กับบัฟเฟอร์ไฮดรอลิกที่ไม่สามารถปรับได้ ปรับให้เข้ากับสภาพการทำงานความเร็วต่ำโหลดปานกลางและโหลดปานกลางได้อย่างสมบูรณ์แบบ พร้อมประสิทธิภาพการบัฟเฟอร์เสถียรที่คุ้มต้นทุน

     • φ32–φ80 รูขนาดใหญ่: มีบัฟเฟอร์ไฮดรอลิกแบบปรับได้ ผู้ใช้สามารถหมุนจานปรับได้อย่างอิสระเพื่อเปลี่ยนความต้านทานการหน่วง จับคู่ชิ้นงานที่มีน้ำหนักต่างกัน และความเร็วในการลำเลียงเพื่อดูดซับพลังงานกระแทกอย่างเต็มที่ และหยุดการกระแทกเป็นศูนย์ได้

  1.4 การออกแบบที่มีความแข็งแกร่งสูงและอายุการใช้งานยาวนาน

     ใช้ก้านลูกสูบชุบโครเมียมแข็งแบบหนาและตัวกระบอกสูบแบบอะโนไดซ์แบบแข็ง มีคุณสมบัติต้านทานการสึกหรอ ต้านทานแรงดัน และทนต่อแรงกระแทกได้ดีเยี่ยม การออกแบบการทำงานแบบไร้น้ำมันมาตรฐานปรับให้เข้ากับสภาพแวดล้อมการผลิตที่สะอาดและสภาพการทำงานที่ป้องกันการกระเซ็นของการเชื่อม พร้อมการบำรุงรักษาต่ำและอายุการใช้งานที่ยาวนานขึ้น

  1.5 การติดตั้งและรูปแบบสวิตช์ที่ยืดหยุ่น

     การติดตั้งหน้าแปลนมาตรฐานช่วยให้มั่นใจในการติดตั้งที่รวดเร็วและมีเสถียรภาพ ตัวกระบอกสูบถูกจองไว้ล่วงหน้าพร้อมร่องติดตั้งเซ็นเซอร์ รองรับการติดตั้งสวิตช์แม่เหล็กโดยตรงโดยไม่ต้องใช้อุปกรณ์เสริมเพิ่มเติม การออกแบบการติดตั้ง 4 ด้านหลีกเลี่ยงการรบกวนการติดตั้งในสถานที่ด้วยการปรับรูปแบบที่แข็งแกร่ง

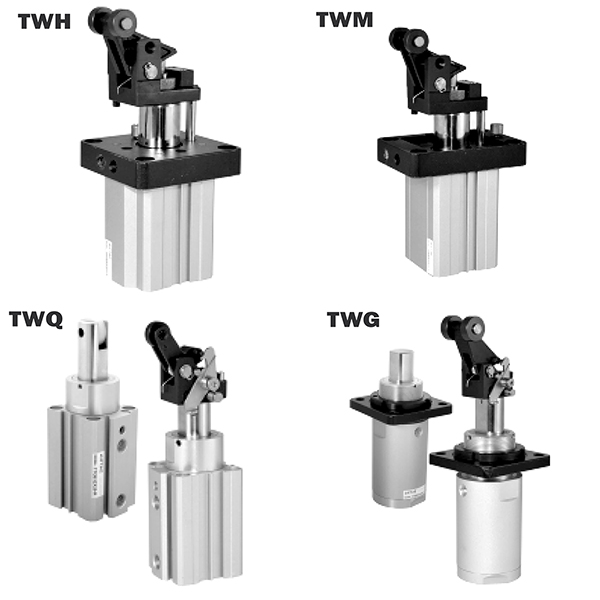

  1.6 โมเดลการสร้างความแตกต่างเชิงฟังก์ชัน

     • ทีดับบลิว ซีรีส์: โครงสร้างแบบดับเบิ้ลแอคติ้งมาตรฐานพร้อมแรงหยุดสูงสุด เหมาะสำหรับสถานการณ์สตาร์ท-สต็อปที่รับน้ำหนักมากและมีความถี่สูง

     • ทีดับบลิวเอ็ม ซีรีส์: Double-acting ด้วยโครงสร้างสปริงในตัว ปล่อยอัตโนมัติหลังจากไฟฟ้าดับ จัดลำดับความสำคัญของอุปกรณ์และความปลอดภัยของบุคลากรสำหรับสถานีที่มีความเสี่ยงสูง

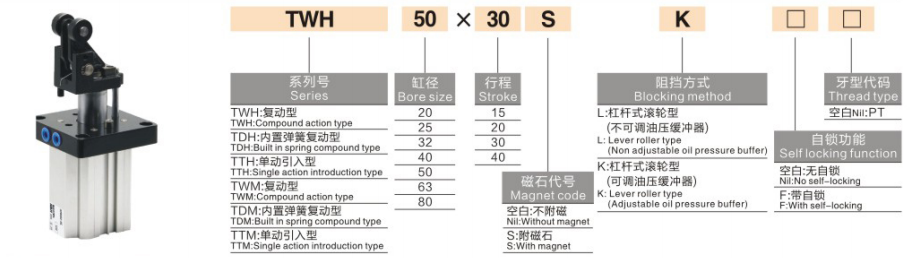

2. กรอกกฎการตั้งชื่อโมเดลและตัวอย่างการสั่งซื้อให้ครบถ้วน

  1. ตัวอย่างโมเดลทั่วไป: TWH50-30SK-F, TWM63-30K-F

  2. ตัวอย่างการสั่งซื้อมาตรฐาน

     • รุ่น โหลดปานกลาง แบบล็อคตัวเอง: TWH50-30S-F (เจาะ φ50, ช่วงชัก 30 มม., บัฟเฟอร์ไฮดรอลิกแบบปรับไม่ได้, พร้อมฟังก์ชันล็อคตัวเอง)

     • รุ่นปลดล็อคการปิดเครื่องเพื่อความปลอดภัย: TWM63-30K-F (รู φ63, ช่วงชัก 30 มม., บัฟเฟอร์ไฮดรอลิกแบบปรับได้, โครงสร้างสปริงนิรภัยในตัว พร้อมระบบล็อคในตัว)

3. พารามิเตอร์ทางเทคนิคทั่วไป (20 ℃, เงื่อนไขมาตรฐาน 0.5MPa)

 3.1 ข้อมูลจำเพาะพื้นฐาน

     • โหมดการทำงาน: TWH = การแสดงสองครั้ง; TWM = Double-acting พร้อมสปริงในตัว

     • ช่วงแรงดันใช้งาน: 0.05~1.0MPa; แรงดันพิสูจน์: 1.5MPa

     • อุณหภูมิแวดล้อม: -10°C~60°C (สภาพแวดล้อมที่ปราศจากน้ำแข็ง)

     • การกำหนดค่าบัฟเฟอร์: φ20/φ25 = บัฟเฟอร์ไฮดรอลิกแบบปรับไม่ได้ φ32~φ80 = บัฟเฟอร์ไฮดรอลิกแบบปรับได้

     • โหมดการหล่อลื่น: การทำงานแบบไร้น้ำมัน

     • วิธีการติดตั้ง: การติดตั้งหน้าแปลนมาตรฐาน

  3.2 ชุดเจาะและระยะชักมาตรฐาน

 3.3 แรงหยุดตามทฤษฎี (หน่วย: N @0.5MPa, เอาท์พุตคันโยก, TWH)

  3.4 น้ำหนักผลิตภัณฑ์ (หน่วย: กก. @ Standard Stroke, TWH)

4. แนวทางการกำหนดค่าและการเลือกหลัก

 4.1 การเลือกประเภทบัฟเฟอร์

     • S บัฟเฟอร์ไฮดรอลิกแบบปรับไม่ได้: เฉพาะด้าน สำหรับรูขนาดเล็ก φ20/φ25 คุ้มค่า เหมาะสำหรับงานน้ำหนักเบา (≤50กก.) และการทำงานที่ความเร็วต่ำ (≤0.3ม./วินาที) พร้อมประสิทธิภาพการบัฟเฟอร์คงที่ที่เสถียร

     • K บัฟเฟอร์ไฮดรอลิกแบบปรับได้: พิเศษสำหรับรูขนาดใหญ่ φ32–φ80 รองรับการปรับความหน่วงอิสระ จับคู่โหลดปานกลางและหนักได้อย่างลงตัว (50–300กก.) และการทำงานที่ความเร็วปานกลาง-สูง (≤0.5ม./วินาที) ปรับให้เข้ากับสภาพการทำงานที่หลากหลาย

 4.2 การเลือกฟังก์ชันการล็อคตัวเอง

     • F แบบล็อคตัวเอง (แนะนำ): ล็อคอัตโนมัติหลังจากการหยุดกระแทกของชิ้นงาน ป้องกันการเด้งกลับของชิ้นงานและการเคลื่อนตัวของสถานีได้อย่างมีประสิทธิภาพ เหมาะอย่างยิ่งสำหรับสายพานลำเลียงต่อเนื่องแบบอัตโนมัติเต็มรูปแบบ ซึ่งช่วยเพิ่มเสถียรภาพในการปฏิบัติงานได้อย่างมาก

     • ชนิดไม่ล็อค: ใช้ได้เฉพาะกับสถานการณ์ที่มีการกระแทกย้อนกลับเล็กน้อยและการรีเซ็ตด้วยตนเอง ไม่แนะนำสำหรับสายการผลิตอัตโนมัติเนื่องจากความเสถียรของตำแหน่งไม่ดี

  4.3 การเลือกโหมดการทำงาน

     • TWH การแสดงสองครั้ง: แรงหยุดสูงสุดพร้อมการหนีบและปล่อยที่ควบคุมได้สองทิศทาง ปรับให้เหมาะสมสำหรับสถานการณ์การปั่นจักรยานแบบเริ่ม-หยุดที่โหลดหนักและความถี่สูง

     • TWM สปริงโหลดแบบดับเบิ้ลแอคติ้ง: ปล่อยอัตโนมัติเมื่อไฟฟ้าขัดข้อง ทำให้มั่นใจในความปลอดภัยของอุปกรณ์และบุคลากร จัดลำดับความสำคัญสำหรับสถานีทำงานที่เป็นอันตรายและแอปพลิเคชันป้องกันการปิดเครื่อง

5. สถานการณ์การใช้งานทั่วไป

     • สายพานลำเลียงขนาดกลางและงานหนัก: เชี่ยวชาญเป็นพิเศษสำหรับการหยุด ย้ายตำแหน่ง และป้องกันการเคลื่อนของพาเลทและเพลตเครื่องมือขนาด 50–300 กก. ในอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องใช้ในบ้าน และโลจิสติกส์ ให้ประสิทธิภาพการจำกัดการรับน้ำหนักปานกลางถึงหนักอย่างเสถียร

     • สายการขนถ่ายวัสดุอัตโนมัติ: ใช้กับชิ้นงานที่หยุดบนลูกกลิ้งและสายพานลำเลียงด้วยความเร็วปานกลาง-สูง (≤0.5 ม./วินาที) บัฟเฟอร์ไฮดรอลิกแบบปรับได้ช่วยให้กระบวนการหยุดนุ่มนวลและไม่มีแรงกระแทกเพื่อปกป้องชิ้นงาน

     • เครื่องมือกลและสถานีเชื่อม: เหมาะสำหรับการจำกัดการโหลด/การขนถ่ายของเครื่องมือกล และการวางตำแหน่งอุปกรณ์เชื่อม มีคุณสมบัติต้านทานแรงกระแทกและป้องกันตะกรันจากการเชื่อม ปรับให้เข้ากับสภาพการทำงานในอุตสาหกรรมที่รุนแรงได้อย่างมั่นคง

     • ระบบเชื่อมต่อ AS/RS และ AGV: ใช้สำหรับการหยุดพาเลทคลังสินค้าสามมิติและการวางตำแหน่งการเชื่อมต่อที่แม่นยำของ AGV การออกแบบป้องกันการสะท้อนกลับแบบล็อคตัวเองช่วยให้มั่นใจถึงการทำงานที่เสถียรและการตอบรับสัญญาณที่เชื่อถือได้สำหรับระบบคลังสินค้าอัจฉริยะ

6. คู่มือการเลือกอย่างรวดเร็ว 3 ขั้นตอน

     1. การเลือกขนาดเจาะ: เลือกการเจาะตามน้ำหนักชิ้นงานและความเร็วในการทำงาน ปฏิบัติตามมาตรฐานความปลอดภัย: แรงหยุดตามทฤษฎี ≥ โหลดจริง × 2 φ25 สำหรับน้ำหนักต่ำกว่า 50 กก. φ32/φ40 สำหรับการบรรทุก 50–150กก. φ50/φ63 สำหรับน้ำหนักบรรทุก 150–300กก.

     2. การเลือกประเภทบัฟเฟอร์: เลือก S บัฟเฟอร์ที่ไม่สามารถปรับได้สำหรับรู φ20/φ25 เลือกบัฟเฟอร์แบบปรับได้ K สำหรับรูที่สูงกว่า φ32 เพื่อปรับให้เข้ากับความเร็วตัวแปรและสภาวะโหลด

     3. การเลือกการกำหนดค่าการทำงาน: เลือก F ล็อคตัวเองสำหรับสายการผลิตอัตโนมัติทั้งหมด ใช้ TWH double-acting สำหรับสถานการณ์โหลดหนักและความถี่สูง เลือกประเภทสปริงโหลด TWM สำหรับสถานีป้องกันการปิดเครื่องและลำดับความสำคัญด้านความปลอดภัย

สรุปประโยคเดียว

     กระบอกสูบตัวหยุดลูกกลิ้งแบบก้านโยกสำหรับงานหนักปานกลางซีรีส์ SOLH TWH/TWM ผสานรวมกลไกป้องกันการเด้งกลับแบบล็อคตัวเองและระบบบัฟเฟอร์ไฮดรอลิกแบบแบ่งเกรด ทำให้เกิดโซลูชันการหยุดแบบมืออาชีพที่มีความเสถียร ผลกระทบต่ำ และมีความปลอดภัยสูงสำหรับสายพานลำเลียงและสถานีผลิตอัตโนมัติขนาด 30-300 กก.
