ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

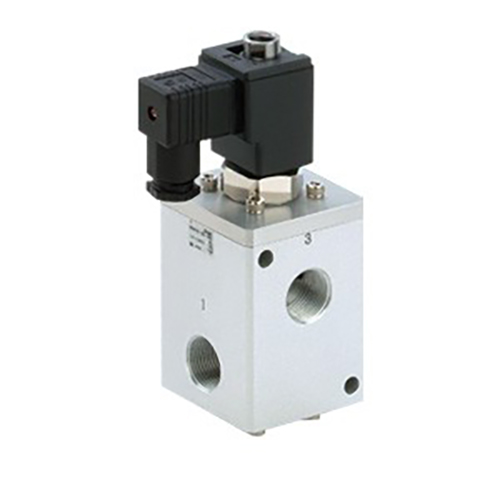

ซีรีส์ VCH400 (โดยทั่วไปเรียกว่า VCH410) พัฒนาและผลิตโดย SOLH ภายใต้เทคโนโลยี Richge เป็นโซลินอยด์วาล์วก้านสูบ 3 พอร์ตที่ควบคุมโดยนักบินแรงดันสูง ออกแบบมาเป็นพิเศษสำหรับท่อส่งอากาศอัดแรงดันปานกลางและแรงดันสูงและท่อก๊าซเฉื่อย โดยโดดเด่นด้วยแรงดันใช้งานสูงสุด 5.0 MPa ความสามารถในการไหลที่โดดเด่น และประสิทธิภาพการสลับแรงดันสูงที่เสถียร โดยทำหน้าที่เป็นส่วนประกอบควบคุมหลักสำหรับอุปกรณ์อุตสาหกรรมการชาร์จ การระบายอากาศ และการเปลี่ยนแรงดันแรงดันสูง
|
มันem |
รายละเอียดข้อมูลจำเพาะ |
| โครงสร้างวาล์ว |
ก้านชนิดควบคุมด้วยวาล์ว 3 พอร์ต ซีลอีลาสโตเมอร์โพลียูรีเทน |
| สื่อที่ใช้บังคับ |
อากาศอัด ก๊าซเฉื่อย (เข้ากันไม่ได้กับก๊าซที่มีฤทธิ์กัดกร่อน) |
| ช่วงแรงดันใช้งาน |
0.5–5.0 เมกะปาสคาล; แรงดันพิสูจน์สูงสุด: 5.0 MPa |
| ประสิทธิภาพการไหล |
พอร์ต G1/2: พื้นที่หน้าตัดที่มีประสิทธิภาพ 100–110 มม.², Cv 5.3–5.8G3/4 และพอร์ต G1: พื้นที่หน้าตัดที่มีประสิทธิภาพ 110–120 มม.², Cv 5.8–6.3 |
| มาตรฐานเธรดพอร์ต |
G1/2, G3/4, G1 (เกลียว G แบบขนานมาตรฐาน ISO 1179-1) |
| ประสิทธิภาพการตอบสนอง |
ส่วนเบี่ยงเบนการตอบสนอง ≤ ± 2 ms; การสลับคอยล์ DC ในเวลาหลายมิลลิวินาที ความล่าช้าในการตัดคอยล์ AC 20–30 ms |
| อุณหภูมิในการทำงานโดยรอบ |
5 ~ 80 ℃ |
| เกรดการป้องกัน |
โครงสร้างป้องกันน้ำหยด เทียบเท่ากับ IP65 |
| อายุการใช้งานที่ได้รับการจัดอันดับ |
มากถึง 10 ล้านรอบการสลับ |
| ความต้านทานการสั่นสะเทือนและแรงกระแทก |
ความต้านทานการสั่นสะเทือน: 300 ม./วินาที; ความต้านทานต่อแรงกระแทก: 100 ม./วินาที² |

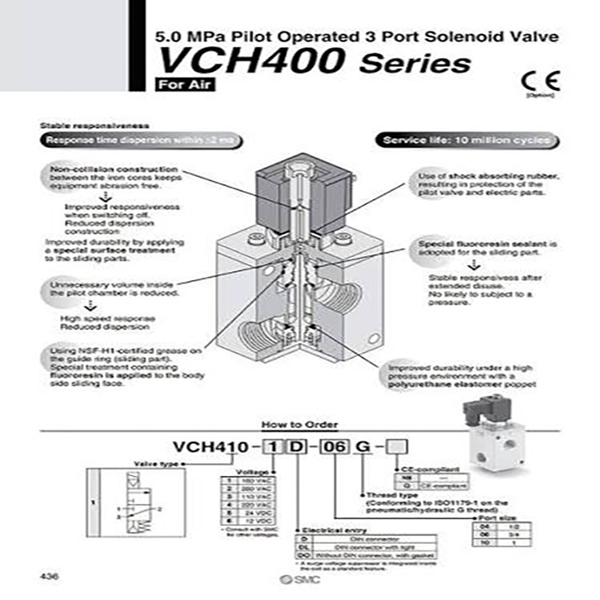

ตัวอย่างรหัสรุ่น:VCH410-06-5D
--VCH410: รหัสฐานซีรีส์
--06: รหัสขนาดพอร์ต (G3/4)
--5D: แหล่งจ่ายไฟ DC24V + ขั้วต่อไฟฟ้า DIN รหัสต่อท้ายครอบคลุมขนาดพอร์ต แรงดันไฟฟ้าของคอยล์ และประเภทขั้วต่อสายไฟสำหรับการสร้างความแตกต่างในการกำหนดค่าเต็มรูปแบบ
การจำแนกประเภทการทำงาน
--VCH410 (NC ปิดปกติ): พอร์ตเอาต์พุตจะระบายโดยอัตโนมัติเมื่อปิดเครื่อง เหมาะสำหรับการควบคุมการเปิด-ปิดการจ่ายอากาศหลัก
--ใช้เป็นวาล์วเลือกและควบคุมวงชาร์จและช่องระบาย; ต้องยืนยันแรงดันต้านและช่วงแรงดันสลับก่อนการออกแบบท่อ
--จัดลำดับความสำคัญของการยืนยันพารามิเตอร์หลัก: แรงดันใช้งาน ขนาดเกลียวของพอร์ต ฟังก์ชัน NC/NO แรงดันไฟฟ้าของคอยล์ และอินเทอร์เฟซการเดินสายไฟฟ้า
--สำหรับการเปลี่ยนแรงดันสูงหรือสภาวะการทำงานการแปลงแรงดันสูง/ต่ำแบบคู่ ให้จับคู่กับตัวควบคุมแรงดันสูงซีรีส์ SOLH VCHR เพื่อรักษาเสถียรภาพของแรงดันวงจรระดับกลาง
- ต้องการอากาศแห้งที่สะอาดพร้อมความแม่นยำในการกรอง ≤5 μm; ละอองน้ำมันและอนุภาคเจือปนจะเร่งการสึกหรอของซีลและทำให้อายุการใช้งานสั้นลงอย่างมาก
--การวางแนวการติดตั้งที่ต้องห้าม: คอยล์ต้องไม่คว่ำหน้าลง เพื่อหลีกเลี่ยงฝุ่น น้ำ และสิ่งแปลกปลอมเข้าสู่ชุดกระดองและทำให้เกิดการติดขัด
- แรงบิดขันเกลียวมาตรฐาน:
*พอร์ตเกลียว G1/2, G3/4: 28–30 N·m
*พอร์ตเกลียว G1: 36–38 N·m
--ตรวจสอบประสิทธิภาพการซีลและความแน่นของสายไฟเป็นระยะๆ
--เปิดใช้งานวงจรการสลับแบบเต็มทุกๆ 30 วันเพื่อป้องกันการยึดเกาะและการอุดตันของแกนหมุนที่เกิดจากสภาวะคงที่ในระยะยาว
โซลินอยด์วาล์วนำร่องแรงดันสูง SOLH VCH410 แบบ 3 พอร์ต รองรับแรงดันใช้งานสูงสุด 5.0 MPa พร้อมการซีลยืดหยุ่นโพลียูรีเทน พอร์ตมาตรฐาน G การไหลขนาดใหญ่ และอายุการใช้งาน 10 ล้านรอบ วาล์วสวิตชิ่งเฉพาะที่เชื่อถือได้สำหรับอากาศความดันปานกลางและสูง และวงจรควบคุมประจุก๊าซเฉื่อยและช่องระบายอากาศ
