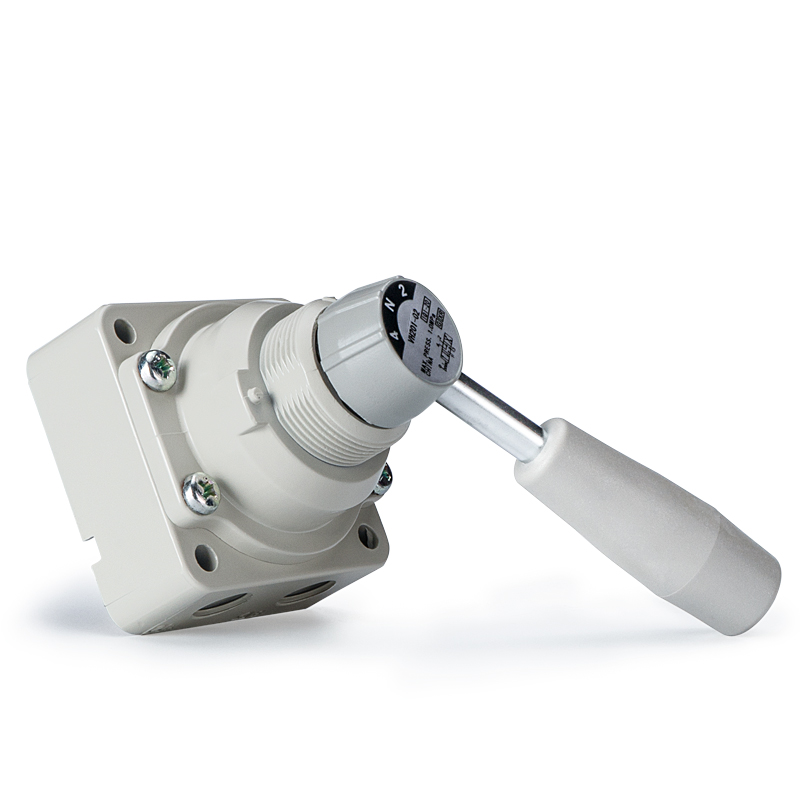

VH ซีรีส์ วาล์วมือหมุนแบบแมนนวล 4 ทิศทาง

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์

     VH ซีรีส์เป็นวาล์วมือหมุนแบบแมนนวล 4 ทิศทาง ทำงานโดยการหมุนด้ามจับ 90° เพื่อเปลี่ยนวงจรอากาศ มีการใช้กันอย่างแพร่หลายสำหรับการเปลี่ยนทิศทางแบบแมนนวล การทดสอบการทำงานของอุปกรณ์ การหยุดฉุกเฉิน และการเปลี่ยนแหล่งอากาศในระบบนิวแมติก โดยมีโครงสร้างทางกลที่เรียบง่าย ความน่าเชื่อถือที่มั่นคง และการแสดงตำแหน่งที่มองเห็นได้ชัดเจน

โครงสร้างหลักและหลักการทำงาน

     - ประเภทวาล์ว: วาล์วสปูลโรตารีแบบแมนนวล 4 ทิศทาง

     - โหมดการทำงาน: การหมุนด้ามจับ 90° สำหรับการสลับตำแหน่ง

     -- คำจำกัดความของพอร์ต: ช่องจ่าย P, พอร์ตเอาต์พุตการทำงาน A/B, พอร์ตไอเสีย R

     -- ฟังก์ชั่นศูนย์มาตรฐานสามฟังก์ชั่น:

        1. ปิดตรงกลาง (รุ่น 200/210): พอร์ตทั้งหมดปิดผนึกที่ตำแหน่งกึ่งกลางเพื่อรักษาความดันกระบอกสูบ

        2. ท่อไอเสียกลาง (รุ่น 201/211): พอร์ต A และ B เชื่อมต่อกับไอเสียเพื่อปล่อยแรงดันเต็มที่

        3. 2 ตำแหน่ง (รุ่น 202/212): ไม่มีตำแหน่งกึ่งกลาง มีเพียง 2 สถานะ P→A / P→B

     - โครงสร้างการปิดผนึก: ซีลแกนหมุนที่มีความแม่นยำพร้อมการรั่วไหลภายในต่ำเป็นพิเศษ

     -- ตัวเลือกการติดตั้ง: ท่อด้านข้าง / ท่อด้านล่าง; การติดตั้งแผง / การติดตั้งตัววาล์วโดยตรง

ข้อมูลจำเพาะทางเทคนิคฉบับเต็ม

  1. พารามิเตอร์ทั่วไปสากล

     - ของไหลที่ใช้บังคับ: อากาศอัด

     -- แรงดันพิสูจน์: 1.5 MPa

     -- แรงดันใช้งานสูงสุด: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- อุณหภูมิแวดล้อมและปานกลาง: -5 ~ +60 ℃ (ไม่อนุญาตให้ใช้น้ำแข็ง)

     -- มุมการหมุนการทำงาน: 90°

     -- ความต้องการในการหล่อลื่น: ไม่ต้องหล่อลื่น; สามารถเลือกการหล่อลื่นน้ำมันเครื่องเทอร์ไบน์ ISO VG32 ได้

     -- วัสดุ: ตัววาล์ว – โลหะผสมสังกะสี / อลูมิเนียมหล่อ; ด้ามจับ – เรซินวิศวกรรม

  2. ตารางขนาดซีรี่ส์และพารามิเตอร์พอร์ต

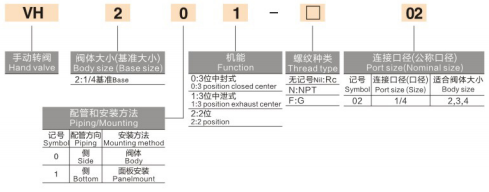

คำอธิบายรหัสรุ่น

  1. ตัวอย่าง: VH210-02

     -- VH: รหัสชุดฐาน

     -- 2: รหัสขนาด (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: รูปแบบการวางท่อ (0 = พอร์ตด้านข้าง, 1 = พอร์ตด้านล่าง)

     -- 0: ฟังก์ชั่นตรงกลาง (0=ปิดตรงกลาง, 1=ไอเสียตรงกลาง, 2=2 ตำแหน่ง)

     -- 02: รหัสขนาดพอร์ต (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. รุ่นมาตรฐานยอดนิยม

     -- VH210-02: 1/4", ท่อด้านล่าง, ปิดกึ่งกลาง 3 ตำแหน่ง (ใช้กันอย่างแพร่หลาย)

     -- VH200-02: 1/4", ท่อข้าง, ปิดกึ่งกลาง 3 ตำแหน่ง

     -- VH201-02: 1/4", ท่อข้าง, ท่อไอเสียตรงกลาง 3 ตำแหน่ง

    -- VH310-03: 3/8", ท่อด้านล่าง, ปิดกึ่งกลาง 3 ตำแหน่ง

 ข้อดีของผลิตภัณฑ์หลัก

  1. ใช้งานง่ายด้วยการล็อคตำแหน่งในตัว

      ด้ามจับแบบหมุนได้ 90° พร้อมตำแหน่งสวิตช์ที่มองเห็นได้ชัดเจน ล็อคตำแหน่งทางกลในตัวช่วยป้องกันการทำงานผิดพลาดโดยไม่ตั้งใจ

  2. ตัวเลือกฟังก์ชั่นศูนย์กลางสามตัวเลือกสำหรับสภาพการทำงานที่หลากหลาย

     -- กึ่งกลางปิด (200/210): รักษาแรงดันในการหนีบกระบอกสูบระหว่างการปิดอุปกรณ์

     -- ท่อไอเสียกลาง (201/211): ระบายแรงดันอย่างปลอดภัยและระบายอากาศเต็มระบบเพื่อการบำรุงรักษา

     -- 2 ตำแหน่ง (202/212): การสลับแบบสองทิศทางอย่างง่ายโดยไม่มีตำแหน่งพักตรงกลาง

  3. การออกแบบหลายเมาท์ที่มีความยืดหยุ่นสูง

     รองรับการวางท่อทั้งด้านข้างและการวางท่อด้านล่าง มีวิธีการติดตั้งสองวิธี: การติดตั้งแบบฝังแผงหรือการยึดตัววาล์วโดยตรง

  4. อายุการใช้งานยาวนานและไม่ต้องบำรุงรักษา

      โครงสร้างการซีลแบบหมุนที่ทนทานพร้อมความต้านทานฝุ่นและการปนเปื้อนที่โดดเด่น ไม่จำเป็นต้องหล่อลื่นหรือบำรุงรักษาตามปกติ

สถานการณ์การใช้งานทั่วไป

     - การสลับแบบสองทิศทางแบบแมนนวลสำหรับกระบอกสูบนิวแมติก

     -- การควบคุมด้วยตนเองชั่วคราว การระบายแรงดันระหว่างการทดสอบเดินเครื่องและการบำรุงรักษาอุปกรณ์

     - การแยกหยุดฉุกเฉินและการตัดแหล่งอากาศเพื่อความปลอดภัยของเครื่องจักร

     -- สถานีทริกเกอร์แบบแมนนวลสำหรับอุปกรณ์การผลิตกึ่งอัตโนมัติ

     - การสาธิตวงจรนิวแมติกและม้านั่งทดสอบการสอนการควบคุมขั้นพื้นฐาน

สรุปประโยคเดียว

     วาล์วมือหมุนแบบแมนนวล SOLH VH 4 ทิศทางมีการทำงานแบบหมุน 90°, ฟังก์ชั่นตรงกลางที่เปลี่ยนได้ 3 แบบ, ตัวเลือกการวางท่อด้านข้าง/ด้านล่าง และวิธีการติดตั้งแผง/วาล์วคู่ ซึ่งทำหน้าที่เป็นส่วนประกอบสากลมาตรฐานสำหรับการสลับนิวแมติกแบบแมนนวล การทดสอบการทำงานที่ไซต์งาน และการแยกวงจรอากาศเพื่อความปลอดภัย
