VM2 (VM200) ซีรีส์วาล์วก้านกลขนาดกลาง 2/3 พอร์ต

ยี่ห้อ: SOLH โดย Richge Technology

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ VM2 (VM200) เป็นวาล์วก้านกลขนาดกลาง 2/3 พอร์ตที่สามารถเปลี่ยนได้กับรุ่นมาตรฐาน SMC อย่างสมบูรณ์ ใช้โครงสร้างการซีลก้านที่เชื่อถือได้ โดดเด่นด้วยความสามารถในการไหลสูง (Cv-0.87) พอร์ตมาตรฐานสากล Rc1/4 โครงสร้างทางอุตสาหกรรมที่แข็งแกร่ง และหัวแอคชูเอเตอร์ที่เปลี่ยนได้อย่างสมบูรณ์ เป็นวาล์วควบคุมทางกลหลักสำหรับการตรวจจับขีดจำกัดจังหวะ การทำงานแบบแมนนวล และการสลับวงจรอากาศในเครื่องจักรอัตโนมัติทุกประเภท

ข้อมูลจำเพาะทางเทคนิคหลัก

  1 พารามิเตอร์พื้นฐาน

     -- รหัสซีรี่ส์: VM200 (ชื่อย่อ VM2)

     -- ประเภทวงจร: 2 พอร์ต (VM22x), 3 พอร์ต (VM23x, NC ปิดตามปกติเป็นมาตรฐาน)

     - โครงสร้าง: ชนิดก้านสูบที่ออกฤทธิ์โดยตรงพร้อมการซีลที่ดีเยี่ยมและอายุการใช้งานยาวนาน

     - ของไหลที่ใช้บังคับ: อากาศอัด, ก๊าซเฉื่อย

     - ช่วงแรงดันใช้งาน: 0 ~ 1.0 MPa (สุญญากาศเข้ากันไม่ได้)

     -- อุณหภูมิแวดล้อมและปานกลาง: -5 ~ +60 ℃ (ไม่อนุญาตให้ใช้น้ำแข็ง)

     - เธรดพอร์ต: Rc1/4 (02); ตัวเลือก NPT1/4 (N02), G1/4 (F02)

     -- ประสิทธิภาพการไหล: พื้นที่หน้าตัดที่มีประสิทธิภาพ 19 มม.², Cv = 0.87

     -- น้ำหนักสุทธิ : รุ่นมาตรฐาน 90 กรัม

     -- โครงร่างการวางท่อ: พอร์ตด้านข้าง (01), พอร์ตด้านล่าง (00)

     -- ความต้องการในการหล่อลื่น: ไม่ต้องหล่อลื่น; สามารถเลือกการหล่อลื่นน้ำมันเครื่องเทอร์ไบน์ ISO VG32 ได้

  2. ขนาดภายนอกโดยรวม (มม.)

     --รุ่นพอร์ตด้านข้าง: 17 × 44 × 25

     - รุ่นพอร์ตด้านล่าง: 17 × 44 × 30

คำจำกัดความของวงจรและลอจิกการทำงาน (3 พอร์ต / 2 พอร์ต)

  1. รุ่น 3 พอร์ต (VM23x ใช้กันอย่างแพร่หลายที่สุด)

     -- พอร์ต 1(P): ช่องจ่ายอากาศหลัก

     - พอร์ต 2(A): เอาต์พุตสัญญาณควบคุม

     -- พอร์ต 3(R): พอร์ตไอเสีย

     -- NC Normally Closed Logic: ไม่กระตุ้นการทำงาน → P ตัดออกจาก A, A เชื่อมต่อกับ R; หลังจากการสั่งงาน → P เชื่อมต่อกับ A, A จะตัดไอเสีย R ออก

  2. รุ่น 2 พอร์ต (VM22x)

     -- พอร์ต 1(P): อินพุตของไหล

     -- พอร์ต 2(A): เอาต์พุตควบคุม

     - ปกติปิด: ช่องอากาศเปิดเมื่อกด และตัดออกทันทีหลังจากปล่อย

ผลงานหัวแอคชูเอเตอร์แบบเปลี่ยนได้เต็มรูปแบบ

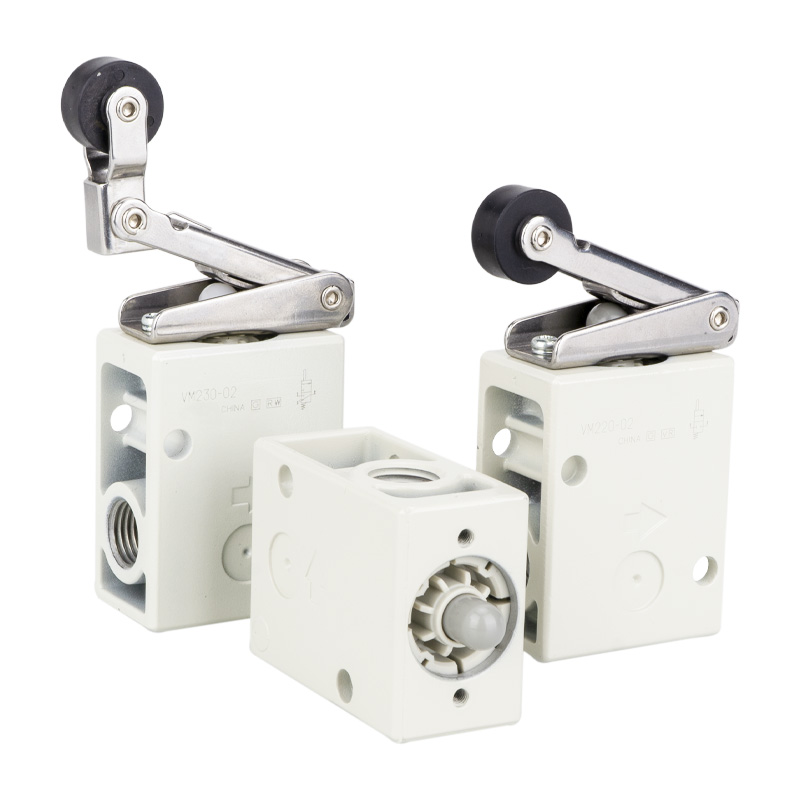

 1. ประเภท ก้านโยก โรเลอร์ (สำหรับการตรวจจับขีดจำกัดระยะเคลื่อนที่ เป็นที่นิยมที่สุด)

     -- VM231/221: คันโยกลูกกลิ้งพลาสติก POM มาตรฐาน

     -- VM231S/221S: ลูกกลิ้งเหล็กชุบแข็งสำหรับสภาพการทำงานที่ทนทานต่อการเสียดสีงานหนัก

     -- VM233/223: คันโยกลูกกลิ้งป้องกันการเด้งกลับทางเดียว

  2. ประเภทลูกสูบตรง

     VM230/220: ลูกสูบดันตรงมาตรฐาน

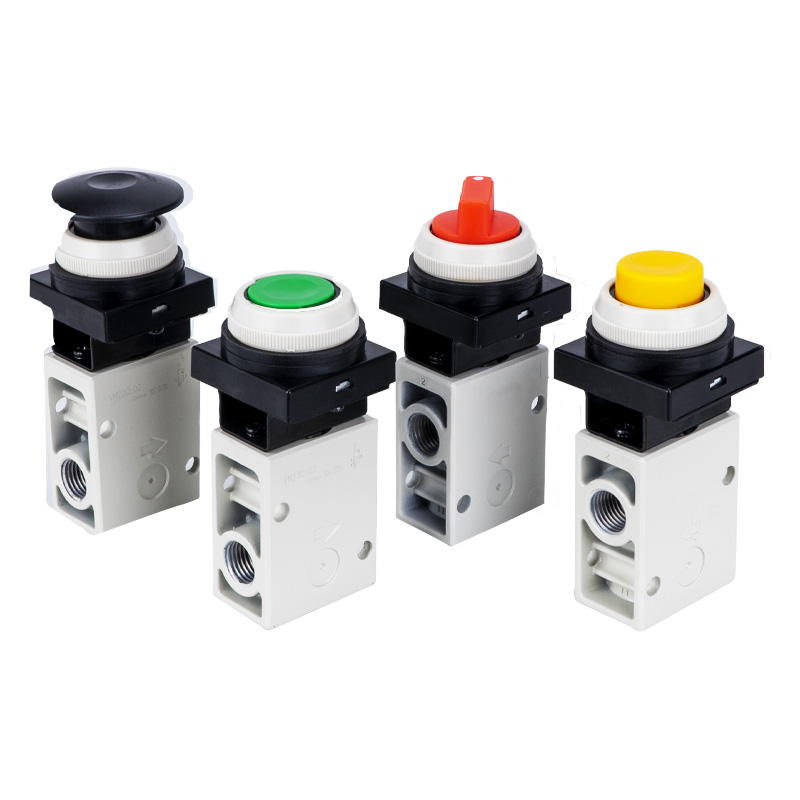

3. ประเภทปุ่มกด (สำหรับการใช้งาน Jog ด้วยตนเอง)

     -- VM232/222: ปุ่มกดมาตรฐานแบบแบน

     -- VM232Y/222Y: หัวเห็ดสีเหลืองที่มองเห็นได้สูงสำหรับการหยุดฉุกเฉิน

     -- VM232G/222G: ปุ่มกดตัวบ่งชี้สีเขียว

 4. ตัวกระตุ้นพิเศษเสริม

     คันโยกบานพับ คันโยก ปุ่มหมุนแบบล็อคได้ คันโยกแบบสองทิศทาง และหัวทริกเกอร์แบบกำหนดเองอื่นๆ

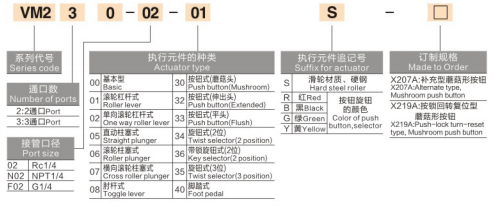

 คำอธิบายรหัสรุ่น

   1. (ตัวอย่าง: VM231-02-01S)

     -- VM231: วงจร 3 พอร์ต + แอคชูเอเตอร์คันโยกแบบลูกกลิ้ง

     -- 02: ขนาดเธรดพอร์ต (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: เค้าโครงพอร์ตด้านข้าง (00 = เค้าโครงพอร์ตด้านล่าง)

     -- S: ลูกกลิ้งเหล็กชุบแข็ง (ไม่มีส่วนต่อท้าย = ลูกกลิ้ง POM มาตรฐาน)

     -- สีต่อท้าย: A=สีดำมาตรฐาน; Y=เห็ดสีเหลือง; G=ปุ่มสีเขียว

  2. รุ่นมาตรฐานทั่วไป

     -- VM231-02-01A:3 พอร์ตเชื่อมต่อ ลูกกลิ้ง POM Rc1/4 พอร์ตด้านข้าง (รุ่นอเนกประสงค์ทั่วไป)

     -- VM231S-02-01A: ลูกกลิ้งเหล็กชุบแข็ง 3 พอร์ต, Rc1/4, พอร์ตด้านข้าง (สภาพการทำงานที่ทนทานต่อการเสียดสีอย่างหนัก)

     -- VM230-02-00A: 3 พอร์ต ลูกสูบตรง พอร์ตด้านล่าง

     -- VM232Y-02-01A: ปุ่มหยุดฉุกเฉินเห็ดสีเหลือง 3 พอร์ต พอร์ตด้านข้าง

ข้อดีของผลิตภัณฑ์หลัก

     -- ประสิทธิภาพการไหลสูงปานกลาง: Cv=0.87 ความสามารถในการไหลสูงกว่า mini VM1 เกือบ 8 เท่า (Cv=0.11) ซึ่งเข้ากันอย่างลงตัวกับวงจรนิวแมติกส์การไหลปานกลาง

     -- พอร์ต Universal Rc1/4: ขนาดเกลียวมาตรฐานทั่วไปสำหรับอุปกรณ์ระบบอัตโนมัติที่มีความเข้ากันได้ข้ามรุ่นได้ดีเยี่ยม

     -- การปิดผนึกก้านที่เชื่อถือได้: ความหนาแน่นของอากาศที่ดี ความต้านทานการปนเปื้อนของฝุ่น การตอบสนองที่รวดเร็ว และอายุการใช้งานที่ยาวนานขึ้น

     -- รองรับรูปแบบการวางท่อคู่: ตัวเลือกพอร์ตด้านข้างและด้านล่างสำหรับรูปแบบการติดตั้งแผงหนาแน่นที่ยืดหยุ่น

     -- ความครอบคลุมของแอคชูเอเตอร์ที่สมบูรณ์: คันโยกแบบลูกกลิ้ง ลูกสูบ ปุ่มแบน และหัวเห็ดที่มีให้เลือกเพื่อให้ครอบคลุมขีดจำกัดทางกล การเขย่าเบา ๆ แบบแมนนวล และการหยุดฉุกเฉินในทุกสถานการณ์

     - โครงสร้างแข็งแรงทนทานสำหรับงานหนัก: ตัววาล์วโลหะ; ลูกกลิ้งเหล็กเสริมความแข็งต่อท้าย S เป็นอุปกรณ์เสริมสำหรับการทำงานต่อเนื่องทางอุตสาหกรรมที่รุนแรง

     -- การออกแบบที่ไม่ต้องหล่อลื่น: งานบำรุงรักษาต่ำ การทำงานของวงจรอากาศที่สะอาดและเป็นมิตรกับสิ่งแวดล้อม

สถานการณ์การใช้งานทั่วไป

     -- การตรวจจับขีดจำกัดจังหวะของอุปกรณ์: การตรวจจับตำแหน่งเต็มของกระบอกสูบ/โต๊ะสไลด์ด้วยแอคทูเอเตอร์แบบคันโยก

     -- การควบคุมเขย่าเบา ๆ ด้วยตนเอง: การทดสอบการทำงานของเครื่องจักรในสถานที่และการทำงานของแผงควบคุมผ่านปุ่มกด

     - ลูกโซ่ฉุกเฉินเพื่อความปลอดภัย: หัวเห็ดสีเหลืองสำหรับการตัดวงจรอากาศอย่างรวดเร็ว

     - การสลับจิ๊กและฟิกซ์เจอร์: การควบคุมลูปนิวแมติกแบบหนีบ / แบบไม่ยึด

     -- สายการผลิตอัตโนมัติ: สัญญาณตำแหน่งเวิร์คสเตชั่นและวงจรเชื่อมต่อด้านความปลอดภัยทางกล

     -- เครื่องจักรบรรจุภัณฑ์ สิ่งทอ และการพิมพ์: ลูปควบคุมทริกเกอร์เชิงกลความถี่สูง

การเปรียบเทียบการเลือก: ตารางอ้างอิงด่วนของ VM1 VS VM2

สรุปประโยคเดียว

     วาล์วก้านวาล์วกลขนาดกลาง SOLH VM2 มาพร้อมกับพอร์ต Rc1/4 สากล, Cv=0.87 ความสามารถในการไหลสูง, แอคทูเอเตอร์แบบเปลี่ยนได้เต็มรูปแบบ และตัวเลือกการวางท่อสองข้าง/ล่าง ซึ่งทำหน้าที่เป็นวาล์วควบคุมเชิงกลกระแสหลักมาตรฐานสำหรับวงจรสวิตชิ่งนิวแมติกอัตโนมัติทางอุตสาหกรรมทั้งหมด
