VM4 (VM400) ซีรีส์วาล์วกลไกป๊อปเพ็ตขนาดกลาง 3 พอร์ต

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ VM4 (VM400) เป็นวาล์วกลไกก้านสูบขนาดกลาง 3 พอร์ตที่สามารถเปลี่ยนได้อย่างสมบูรณ์กับรุ่นดั้งเดิมของ SMC ซึ่งวางตำแหน่งระหว่างมินิ VM1 และซีรีส์ VM2 มาตรฐานการไหลสูง รองรับช่วงการทำงานเต็มรูปแบบตั้งแต่สุญญากาศ (-100kPa) ไปจนถึงแรงดันบวก 1.0MPa พร้อมพอร์ต Rc1/8 สากล รูปแบบการวางท่อสองด้าน/ล่าง โครงสร้างโลหะที่แข็งแกร่ง อายุการใช้งานยาวนานเป็นพิเศษ และหัวแอคทูเอเตอร์ที่เปลี่ยนได้อย่างสมบูรณ์ ใช้กันอย่างแพร่หลายสำหรับการตรวจจับขีดจำกัดจังหวะ การเขย่าเบา ๆ ด้วยตนเอง และวงจรอินเตอร์ล็อคเพื่อความปลอดภัยบนอุปกรณ์อัตโนมัติทั่วไป

ข้อมูลจำเพาะทางเทคนิคหลัก

  1. พารามิเตอร์ทั่วไปพื้นฐาน

     --  รหัสซีรี่ส์: VM400 (ชื่อย่อ VM4)

     --  ประเภทวงจร: 3/2-way; ปกติปิด (มาตรฐาน NC), เปิดตามปกติ (ไม่มีตัวเลือก)

     --  โครงสร้าง: ชนิดก้านสูบที่ออกฤทธิ์โดยตรง, การปิดผนึกอย่างแน่นหนา, กันฝุ่น, อายุการใช้งานยาวนานขึ้น

     --  ของไหลที่ใช้บังคับ: อากาศอัด, ก๊าซเฉื่อย

     --  ช่วงแรงดันใช้งาน: -100kPa ~ 1.0MPa (รองรับระบบสุญญากาศ ได้เปรียบเหนือ VM2)

     --  อุณหภูมิแวดล้อมและปานกลาง: -5 ~ +60℃ (ไม่อนุญาตให้ใช้น้ำแข็งภายใน)

     --  เธรดพอร์ต: Rc1/8 (01); ตัวเลือก NPT1/8 (N01), G1/8 (F01)

     --  ประสิทธิภาพการไหล: พื้นที่หน้าตัดที่มีประสิทธิภาพ 7 มม. ², Cv = 0.38

     --  น้ำหนักสุทธิ: รุ่นฐานมาตรฐาน 110g

     --  เค้าโครงการวางท่อ: พอร์ตด้านข้าง (01), พอร์ตด้านล่าง (00)

     --  การหล่อลื่น: ไม่ต้องหล่อลื่น; สามารถเลือกการหล่อลื่นน้ำมันเครื่องเทอร์ไบน์ ISO VG32 ได้

     -- ความถี่ในการสลับสูงสุด: 60 รอบ/นาที สำหรับปุ่มกด / แอคชูเอเตอร์แบบลูกกลิ้ง 6 รอบ/นาที สำหรับหัวลูกบิด/ซีเล็คเตอร์

     --  ความต้านทานแรงกระแทกและการสั่นสะเทือน: ทนต่อแรงกระแทก 1,000 ม./วินาที², ต้านทานการสั่นสะเทือน 70 ม./วินาที (เกรดอุตสาหกรรมหนัก)

  2. ขนาดโดยรวมด้านนอก (มม.)

     --  เวอร์ชันพอร์ตด้านข้าง: 18 × 30 × 57

     --  เวอร์ชันพอร์ตด้านล่าง: 18 × 30 × 62

  3. คำจำกัดความวงจร 3 พอร์ตและลอจิก

     -- พอร์ต 1(P): ช่องจ่ายอากาศหลัก

     --  พอร์ต 2(A): พอร์ตสัญญาณเอาต์พุตควบคุม

     --  พอร์ต 3(R): พอร์ตไอเสีย

     --  ตรรกะปิดปกติของ NC: ไม่มีการกระตุ้น → P ตัดออกจาก A, A เชื่อมต่อกับไอเสีย R; หลังจากการสั่งงาน → P เชื่อมต่อกับ A, A จะตัดการเชื่อมต่อท่อไอเสีย R

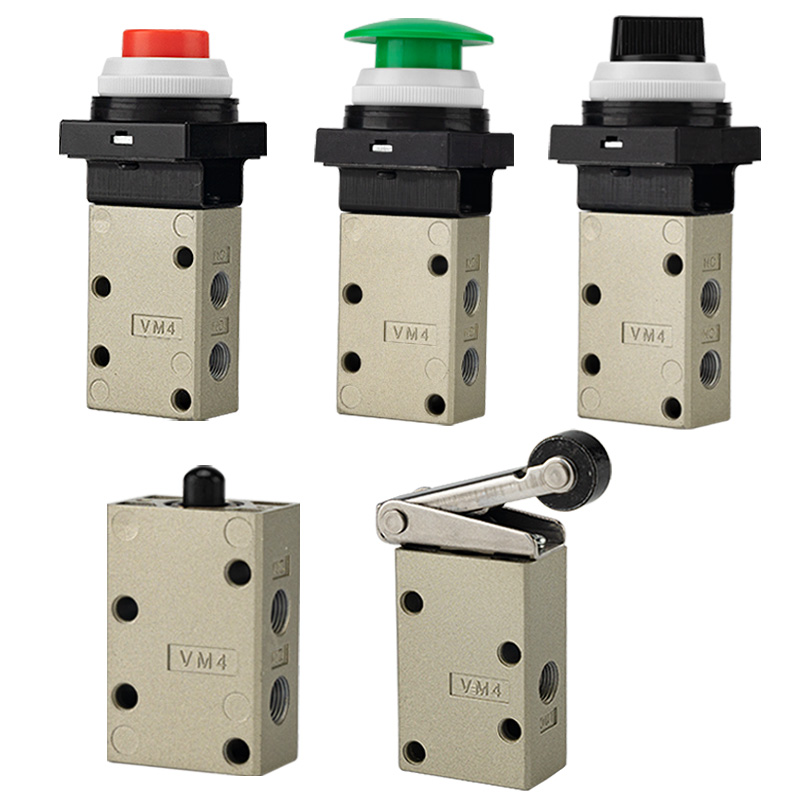

หัวแอคชูเอเตอร์แบบเปลี่ยนได้เต็มรูปแบบ

  1. ประเภทก้านโยก โรเลอร์ (ได้รับความนิยมสูงสุดสำหรับการตรวจจับขีดจำกัดระยะชัก)

     -- VM431: คันโยกลูกกลิ้งพลาสติก POM มาตรฐาน

     -- VM431S: คันโยกลูกกลิ้งเหล็กชุบแข็งเพื่อการทำงานต่อเนื่องที่ทนทานต่อการเสียดสีอย่างหนัก

     -- VM432: คันโยกลูกกลิ้งป้องกันการเด้งกลับทางเดียวเพื่อกำจัดการทำงานผิดพลาดของทริกเกอร์ถอยหลัง

 2. ประเภทลูกสูบตรง

     -- VM430: รุ่นฐานลูกสูบตรงมาตรฐาน รองรับการต่อหัวขับแบบพิเศษที่ปรับแต่งได้

  3. ปุ่มกดและหัวหยุดฉุกเฉินแบบเห็ด (การเขย่าเบา ๆ แบบแมนนวลและการเชื่อมต่อเพื่อความปลอดภัย)

     -- VM432: ปุ่มกดมาตรฐานแบบแบน

     -- VM432Y: หัวเห็ดสีเหลืองมองเห็นได้ชัดเจนสำหรับการหยุดฉุกเฉิน

     - VM432R: ปุ่มหยุดฉุกเฉินเห็ดสีแดง

     -- VM432G: ปุ่มกดตัวบ่งชี้สีเขียว

  4. ลูกบิด / ตัวเลือก / ตัวกระตุ้นความปลอดภัยแบบล็อคได้

     -- VM434: ปุ่มหมุนเลือกตำแหน่ง 2 ตำแหน่ง / 3 ตำแหน่ง

     -- VM435: ปุ่มกดแบบล็อคได้เพื่อป้องกันการเรียกใช้งานผิดพลาดโดยไม่ตั้งใจ

     -- VM436: สลับแอคชูเอเตอร์คันโยกบานพับ

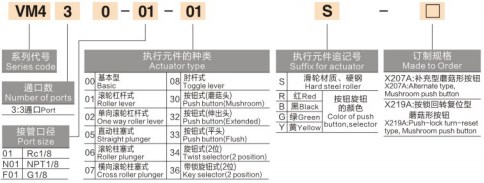

คำอธิบายรหัสรุ่น

 1. (ตัวอย่าง: VM431-01-01S)

     -- VM431: วงจร 3 พอร์ต + แอคชูเอเตอร์คันโยกแบบลูกกลิ้ง

     -- 01: รหัสเธรดพอร์ต (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: โครงร่างการวางท่อพอร์ตด้านข้าง (00 = โครงร่างพอร์ตด้านล่าง)

     -- S: ลูกกลิ้งเหล็กชุบแข็ง (ไม่มีส่วนต่อท้าย = ลูกกลิ้งพลาสติก POM มาตรฐาน)

     -- เครื่องหมายต่อท้ายสี: Y=เห็ดสีเหลือง, R=เห็ดสีแดง, G=ปุ่มกดสีเขียว

  2. รุ่นมาตรฐานยอดนิยม

     -- VM431-01-01A:ก้านลูกกลิ้ง POM 3 พอร์ตเชื่อมต่อ พอร์ตด้านข้าง Rc1/8 (รุ่นอเนกประสงค์ทั่วไป)

     -- VM431S-01-01A: ลูกกลิ้งเหล็กชุบแข็ง 3 พอร์ต สภาพการทำงานที่ทนต่อการเสียดสีงานหนัก

     --  VM430-01-00A: ลูกสูบตรง 3 พอร์ต, พอร์ตด้านล่างสำหรับชุดแอคชูเอเตอร์แบบกำหนดเอง

     -- VM432Y-01-01A: วาล์วหยุดฉุกเฉินหัวเห็ดสีเหลือง 3 พอร์ต

ข้อดีของผลิตภัณฑ์หลัก

     -- สุญญากาศคู่กว้างพิเศษและช่วงแรงดันบวก: การทำงานที่เสถียรตั้งแต่สุญญากาศ -100kPa สูงถึง 1.0MPa เข้ากันได้กับทั้งการดูดซับสุญญากาศและวงจรแรงดันบวกมาตรฐาน (VM2 ไม่รองรับสุญญากาศ)

     -- โครงสร้างการซีลก้านที่เชื่อถือได้: ความหนาแน่นของอากาศที่ดีเยี่ยม ความต้านทานการปนเปื้อนของฝุ่น การตอบสนองที่รวดเร็ว และอายุการใช้งานที่ยาวนานเป็นพิเศษ

     - เกลียวมาตรฐาน Universal Rc1/8: ขนาดพอร์ตที่ใช้กันอย่างแพร่หลายสำหรับอุปกรณ์อัตโนมัติทั่วไปที่มีความสามารถในการสับเปลี่ยนได้ดีเยี่ยม

     -- รูปแบบการวางท่อด้านข้าง / ด้านล่างแบบคู่: รูปแบบการติดตั้งที่ยืดหยุ่นสำหรับการซ้อนแผงหนาแน่นและอุปกรณ์พื้นที่จำกัด

     -- กลุ่มผลิตภัณฑ์แอคทูเอเตอร์ครบชุด: คันโยก ลูกสูบ ปุ่มกดแบบแบน หัวเห็ดสี ปุ่มหมุน และหัวแบบล็อคได้ครอบคลุมขีดจำกัดระยะชัก การเขย่าเบา ๆ แบบแมนนวล การหยุดฉุกเฉิน และการควบคุมตัวเลือก

     -- โครงสร้างที่แข็งแกร่งทางอุตสาหกรรมสำหรับงานหนัก: ตัววาล์วโลหะแข็ง ลูกกลิ้งเหล็กเสริมความแข็ง และความต้านทานแรงกระแทก/การสั่นสะเทือนสูงสำหรับสายการผลิตต่อเนื่องที่รุนแรง

     -- การออกแบบที่ไม่ต้องหล่อลื่นไม่ต้องบำรุงรักษา: ต้นทุนการดำเนินงานต่ำและสภาพแวดล้อมวงจรอากาศที่ปราศจากน้ำมันที่สะอาด

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- การตรวจจับขีดจำกัดจังหวะของอุปกรณ์: การตอบสนองตำแหน่งกระบอกสูบและโต๊ะสไลด์เต็มรูปแบบพร้อมตัวกระตุ้นคันโยกแบบลูกกลิ้ง

     -- วงจรควบคุมการดูดซับและปล่อยสุญญากาศ (การทำงานเสถียรที่แรงดันลบ -100kPa)

     -- การทดสอบเขย่าเบา ๆ ด้วยตนเองและการทดสอบการใช้งานอุปกรณ์ผ่านตัวกระตุ้นปุ่มกดที่แผง

     - ลูกโซ่ฉุกเฉินความปลอดภัยของเครื่องจักร: หัวเห็ดสีเหลือง / แดงสำหรับการปิดวงจรอากาศอย่างรวดเร็ว

     -- จิ๊กและฟิกซ์เจอร์สวิตชิ่งนิวแมติกสำหรับการหนีบ / ปลดลูป

     - เครื่องจักรบรรจุภัณฑ์ การพิมพ์ และสิ่งทอ การควบคุมทริกเกอร์เชิงกลความถี่สูง

     -- การตอบสนองสัญญาณตำแหน่งเวิร์กสเตชันอัตโนมัติขนาดเล็กและวงจรเชื่อมต่อด้านความปลอดภัยทางกลไก

ตารางเปรียบเทียบการเลือก: ซีรี่ส์ VM1 / VM2 / VM4

สรุปประโยคเดียว

     วาล์วกลไกก้านสูบขนาดกลาง 3 พอร์ต SOLH VM4 มาพร้อมกับพอร์ต Rc1/8 สากล ความสามารถในการไหล Cv=0.38 แรงดันสุญญากาศเต็มที่ ~1.0MPa การซีลก้านวาล์วที่เชื่อถือได้ ตัวกระตุ้นแบบเปลี่ยนได้อย่างสมบูรณ์ และรูปแบบการวางท่อสองด้าน/ล่าง ทำหน้าที่เป็นวาล์วควบคุมเชิงกลขนาดกลางที่ต้องการสำหรับทุกสภาพการทำงานที่ต้องการการทำงานของระบบสุญญากาศ ความต้านทานการเสียดสี และประสิทธิภาพที่มั่นคงในระยะยาว
