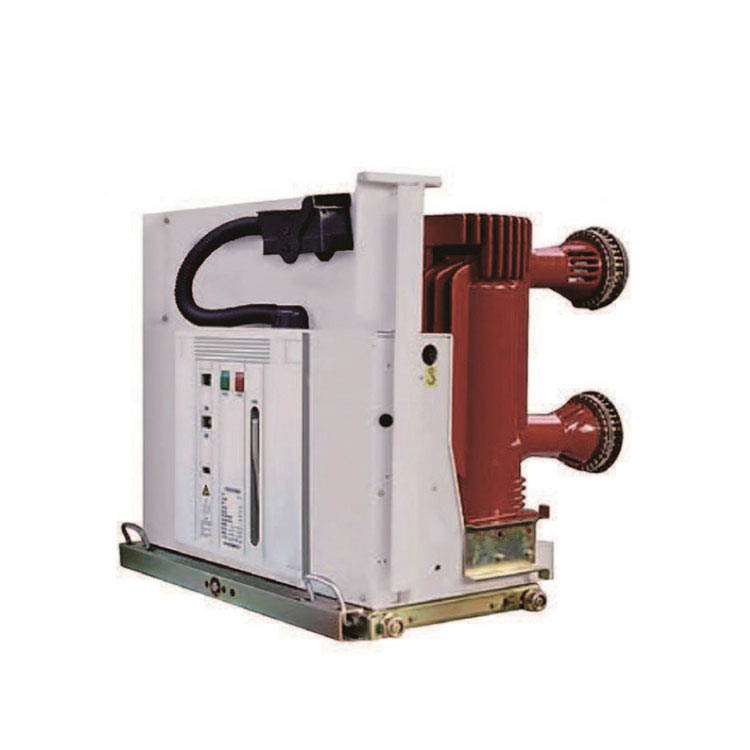

VSG-24 แบบฝังตัวของขั้ว VCB เบรกเกอร์วงจรในร่มเบรกเกอร์ 24kV

VSG-24 แบบฝังตัวของขั้ว VCB เบรกเกอร์วงจรในร่มเบรกเกอร์ 24kV

    หลักการเหล่านี้ในวันนี้เป็นพื้นฐานของความสำเร็จของเราในฐานะธุรกิจขนาดกลางขนาดกลางที่ใช้งานอยู่ในระดับสากลสำหรับตู้กระจายสินค้าสถานีย่อยหม้อแปลง, สวิตช์ตู้แรงดันไฟฟ้าต่ำ, สามเฟส ransformer คุณจะได้รับการตอบกลับอย่างมืออาชีพภายใน 8 ชั่วโมง เชื่อใจเราคุณจะไม่มีวันเสียหัวใจ เราให้บริการสังคมและผู้ใช้ที่มีแนวคิดเกี่ยวกับการพัฒนาอุตสาหกรรม นับตั้งแต่การจัดตั้งของเราเราได้จัดตั้งความสัมพันธ์แบบร่วมมือระยะยาวกับองค์กรหลายแห่งที่มีผลิตภัณฑ์คุณภาพสูงราคาสมเหตุสมผลและบริการที่ยอดเยี่ยม

    VSG-24 ซีรี่ส์ของเบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูงในร่มที่มีเสาฝังคือสามเฟส A.C 50Hz อุปกรณ์การกระจายพลังงานในร่มพร้อมแรงดันไฟฟ้าที่จัดอันดับ 24kV ใช้สำหรับการปกป้องและควบคุมอุปกรณ์ไฟฟ้าในสาขาอุตสาหกรรมและองค์กรโรงไฟฟ้าโรงไฟฟ้าและสถานีย่อย

วงจรนำไฟฟ้าหลักของเบรกเกอร์สูญญากาศประเภทนี้ใช้เสาฝังตัวจับคู่กับองค์กรแบบแยกส่วนและที่จับการจัดเก็บพลังงานแบบบูรณาการ เค้าโครงโดยรวมนั้นสมเหตุสมผลอย่างสมบูรณ์แบบด้วยความกะทัดรัดและตระหนักถึงการบำรุงรักษาฟรีและชีวิตเชิงกลและไฟฟ้าที่ยาวนานขึ้น

เบรกเกอร์เครื่องดูดฝุ่นที่ถอนได้ในร่ม

    เบรกเกอร์สูญญากาศที่ถอนได้ในร่มเหมาะสำหรับระบบพลังงาน AC สามเฟสพร้อมแรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงสุด 12 ~ 24kV และความถี่ 50/60Hz พวกเขามีการใช้กันอย่างแพร่หลายในโรงไฟฟ้าสถานีย่อยปิโตรเคมีโลหะโลหะการผลิตและอุตสาหกรรมอื่น ๆ สนามบินพื้นที่ที่อยู่อาศัย ฯลฯ การควบคุมและปกป้องอุปกรณ์ไฟฟ้าโดยเฉพาะอย่างยิ่งสำหรับโอกาสที่ต้องดำเนินการไม่บ่อยนักที่กระแสไฟฟ้าลัดวงจรกระแสไฟฟ้า สามารถติดตั้งได้ในสวิตช์เกียร์ที่หุ้มด้วยอากาศในร่มเช่นประเภท KYN28 หรือ AMS

    เบรกเกอร์ทำจากเทคโนโลยี APG ที่ครบกำหนด การประยุกต์ใช้บัฟเฟอร์เทอร์มินัล VD4 ทำให้มั่นใจได้ว่าเทอร์มินัลในร่มมีความน่าเชื่อถือมากขึ้นในสภาพแวดล้อมการทำงานใด ๆ VD4 สามารถตอบสนองความต้องการของ GB, DL, IEC, DIN, VDE และมาตรฐานของประเทศอุตสาหกรรมขั้นสูงอื่น ๆ ได้อย่างเต็มที่

เบรกเกอร์สูญญากาศส่วนใหญ่ประกอบด้วยสามส่วน: ห้องดับเพลิงสูญญากาศกลไกการทำงานวงเล็บและส่วนประกอบอื่น ๆ

1. ห้องดับเพลิงสูญญากาศ

   ตามสวิตช์ประเภทต่าง ๆ มีห้องดับเพลิงเซรามิกอาร์คที่มีหน้าจอภายนอกห้องดับเครื่องสูญญากาศขนาดเล็กที่มีสนามแม่เหล็กยาวรูปยาวของถ้วยที่ปิดผนึกแบบปิดผนึก โครงสร้างพื้นฐานมีดังนี้:

1) ฉนวนกันความร้อนของฉนวนกันความร้อน： ระบบฉนวนกันความร้อนที่ประกอบด้วยเซรามิกแก้วหรือไมโครคริสตัลแก้วฉนวนกันไฟ เพื่อให้แน่ใจว่าอากาศยานนอกเหนือจากขั้นตอนการดำเนินงานที่เข้มงวดในประเภทการปิดผนึกวัสดุนั้นจำเป็นต้องมีการระบายอากาศขนาดเล็กและการปล่อยก๊าซภายใน

2) ระบบนำไฟฟ้า： มันประกอบด้วยก้านนำไฟฟ้าคงที่พื้นผิวโค้งที่วิ่งคงที่การสัมผัสคงที่การสัมผัสที่เคลื่อนไหวพื้นผิวโค้งที่เคลื่อนที่และก้านนำไฟฟ้าที่เคลื่อนที่ โครงสร้างการสัมผัสสามารถแบ่งออกเป็นสามประเภท: การสัมผัสทรงกระบอก, สนามแม่เหล็กตามขวางหน้าสัมผัสพื้นผิวโค้งที่มีรูปร่างเกลียวและการสัมผัสสนามแม่เหล็กตามยาว ในปัจจุบันห้องดับเพลิงประเภทนี้ใช้เทคโนโลยีสนามแม่เหล็กตามยาวซึ่งมีความสามารถในการดับ ARC ที่แข็งแกร่งและมั่นคง

3) ระบบการป้องกัน： ฝาครอบป้องกันเป็นส่วนประกอบที่ขาดไม่ได้ในห้องดับเพลิงสูญญากาศและมีฝาครอบป้องกันหลายประเภทเช่นฝาครอบป้องกันหลักรอบจุดสัมผัส, ฝาครอบท่อลูกฟูกและการป้องกันแรงดันไฟฟ้าเท่ากัน ฟังก์ชั่นของฝาครอบป้องกันหลักมีดังนี้: ①เพื่อป้องกันไม่ให้ผลิตภัณฑ์สาดไปบนผนังด้านในของเปลือกฉนวนในระหว่างกระบวนการ ARC ซึ่งจะช่วยลดความแข็งแรงของฉนวนของเปลือกหอย ②การปรับปรุงความสม่ำเสมอของการกระจายสนามไฟฟ้าในห้องดับเพลิงอาร์คนั้นเป็นประโยชน์ในการลดความแข็งแรงของสนามในท้องถิ่นและส่งเสริมการย่อขนาดของการดับผลิตภัณฑ์แวน

2. กลไกการทำงาน

   ตามเบรกเกอร์ประเภทต่าง ๆ ใช้กลไกการทำงานที่แตกต่างกัน กลไกการทำงานร่วมกัน ได้แก่ กลไกการทำงานของสปริง (VS1) กลไกการทำงานของแม่เหล็กถาวรและกลไกการทำงานร่วมกัน (VBD)

ส่วนอื่น ๆ : ยานพาหนะแชสซี, วงเล็บฉนวน, ฉนวน ฯลฯ

ลักษณะของเบรกเกอร์วัคซีนเป็นอย่างไร

(1) ความสามารถในการแตกหักสูงถึง 50ka; หลังจากการแตกหักสื่อระหว่างรอยแตกจะฟื้นตัวอย่างรวดเร็วและไม่จำเป็นต้องเปลี่ยนสื่อ

(2) ระยะการเปิดการติดต่อมีขนาดเล็ก ระยะห่างจากการสัมผัสของเบรกเกอร์สูญญากาศ 10kV นั้นอยู่ห่างออกไปเพียงประมาณ 10 มม. เท่านั้น กำลังการทำงานที่ต้องการมีขนาดเล็กการกระทำนั้นเร็วกลไกการทำงานสามารถทำให้ง่ายขึ้นและสามารถขยายอายุการใช้งานได้ โดยทั่วไปการบำรุงรักษาไม่จำเป็นต้องใช้เวลาประมาณ 20 ปี

(3) เวลาดับช่วงสั้น, แรงดันอาร์คต่ำ, พลังงานอาร์คต่ำ, การสูญเสียการสัมผัสต่ำและการหยุดชะงักหลายครั้ง

(4) แกนนำมือถือมีความเฉื่อยเล็ก ๆ และเหมาะสำหรับการทำงานบ่อยครั้ง

(5) เมื่อใช้งานสวิตช์เสียงการกระทำจะต่ำทำให้เหมาะสำหรับการใช้งานในเมือง

(6) สื่อการดับหรือฉนวนกันความร้อนไม่ได้ใช้น้ำมันและไม่มีอันตรายจากไฟไหม้หรือการระเบิด

(7) หัวติดต่อเป็นโครงสร้างที่ปิดสนิทซึ่งจะไม่ลดประสิทธิภาพเนื่องจากอิทธิพลของความชื้นฝุ่นละอองและก๊าซที่เป็นอันตราย การทำงานที่เชื่อถือได้และประสิทธิภาพการเปิดปิดที่มั่นคง ในฐานะที่เป็นองค์ประกอบอิสระห้องดับเพลิง ARC นั้นง่ายต่อการติดตั้งและดีบัก

(8) ในช่วงอายุการใช้งานของเบรกเกอร์สูญญากาศส่วนที่ติดต่อไม่จำเป็นต้องมีการบำรุงรักษาและการตรวจสอบ แม้ว่าการบำรุงรักษาและการตรวจสอบจะดำเนินการ แต่เวลาที่ใช้นั้นสั้นมาก

(9) ส่วนโค้งถูกดับลงในภาชนะปิดและส่วนโค้งและก๊าซร้อนจะไม่ถูกเปิดเผย

(10) ติดตั้งฟังก์ชั่น reclosing หลายรายการเหมาะสำหรับความต้องการแอปพลิเคชันของเครือข่ายการกระจาย

ข้อได้เปรียบ:

• โครงสร้างเรียบง่าย
• ปรับให้เข้ากับเครื่องดูดฝุ่นความต้านทานต่ำเป็นพิเศษ
• การปรับให้เหมาะสมการปรับตัวและกลไกการทำงานของสปริงแบบแยกส่วน
• เหมาะสำหรับการดำเนินงานบ่อยครั้ง
• การบำรุงรักษาฟรีอายุการใช้งานที่ยาวนาน
• ประสิทธิภาพที่น่าเชื่อถือสูง

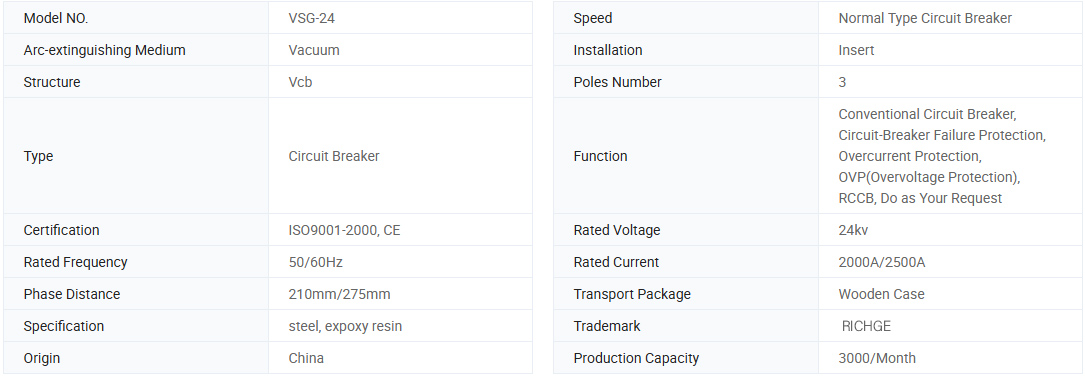

ข้อมูลพื้นฐาน

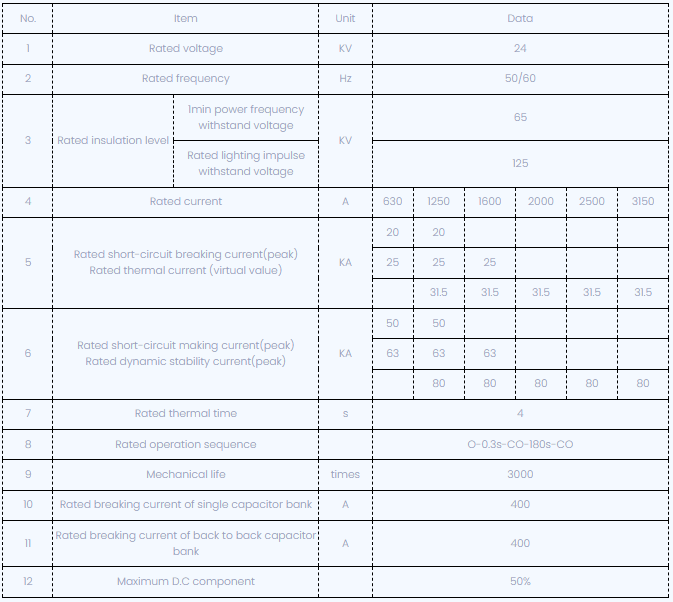

พารามิเตอร์ทางเทคนิค

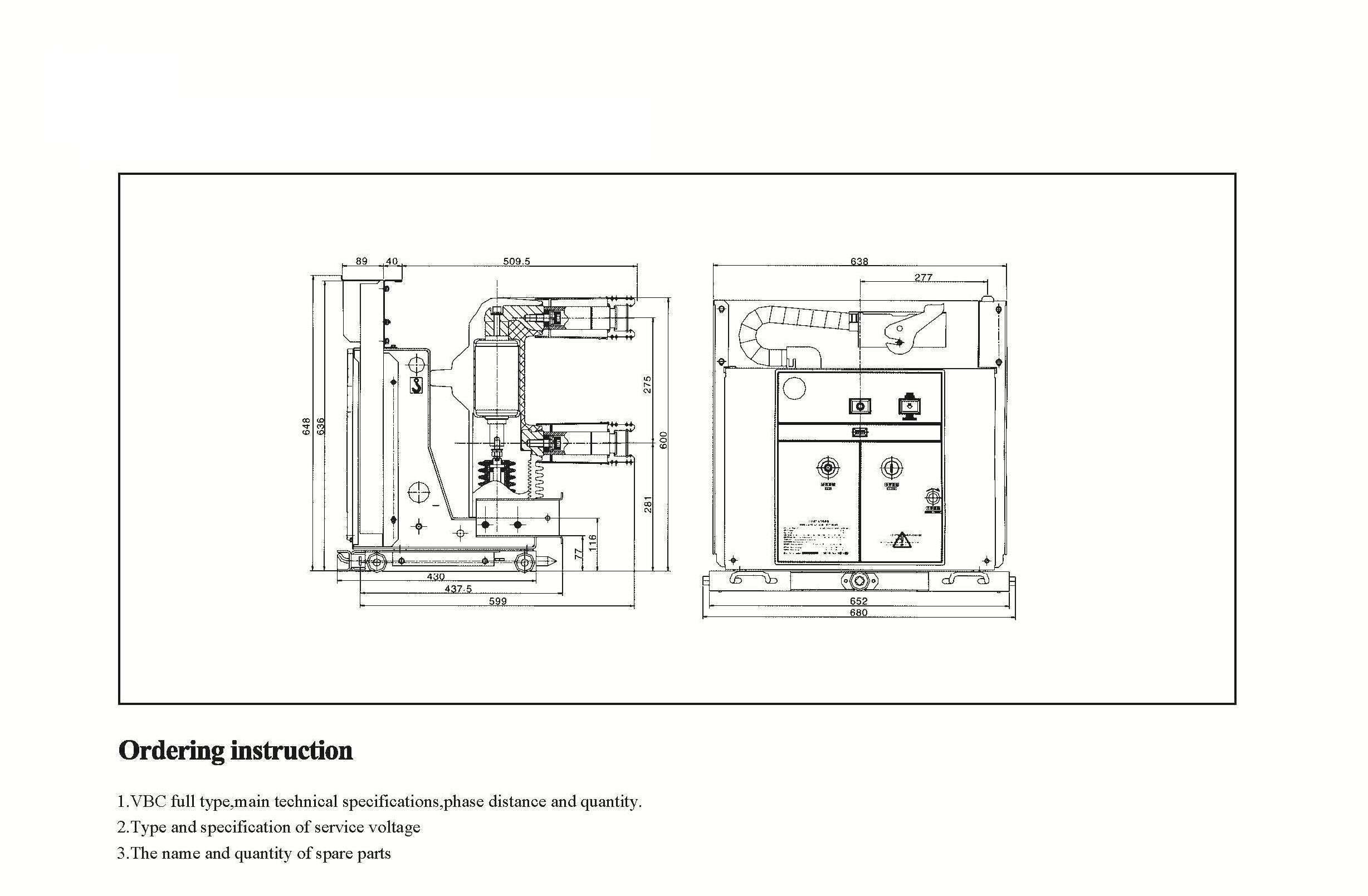

ภาพวาดทางเทคนิค

สภาพแวดล้อมการบริการสำหรับเบรกเกอร์สูญญากาศแรงดันไฟฟ้าสูง (VCB)

a) อุณหภูมิอากาศ: อุณหภูมิสูงสุด: +40ºC; อุณหภูมิต่ำสุด: -25ºC

b) ความชื้น: ความชื้นเฉลี่ยต่อเดือนคือ 95%; ความชื้นเฉลี่ยรายวันคือ 90%

C) ระดับความสูง: ความสูงการติดตั้งสูงสุด: 2500 ม.

d) เห็นได้ชัดว่าไม่มีอากาศรอบข้างที่ปนเปื้อนด้วยก๊าซกัดกร่อนและติดไฟได้ไอน้ำ ฯลฯ
