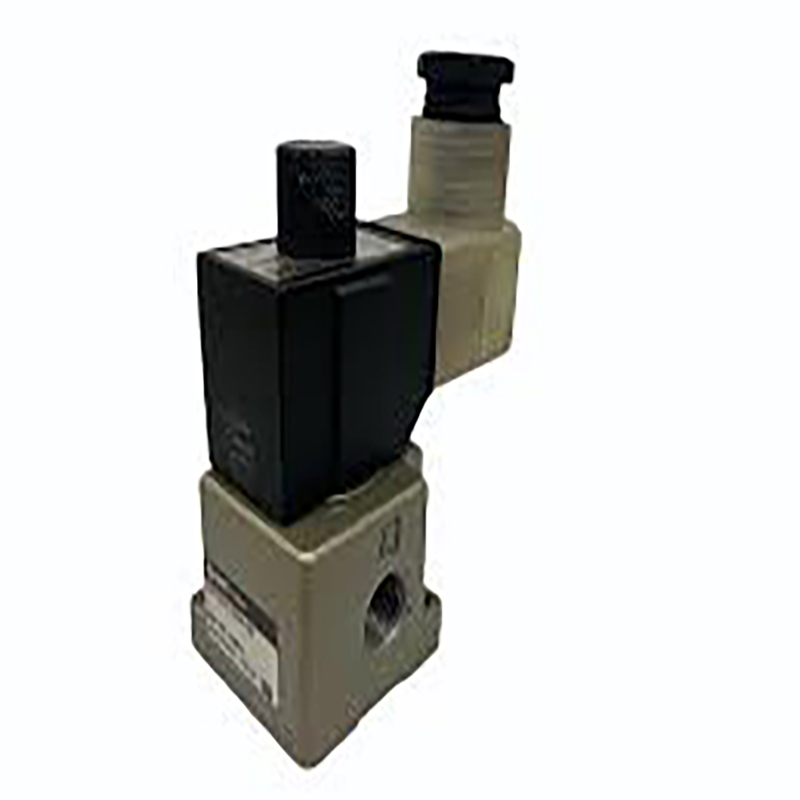

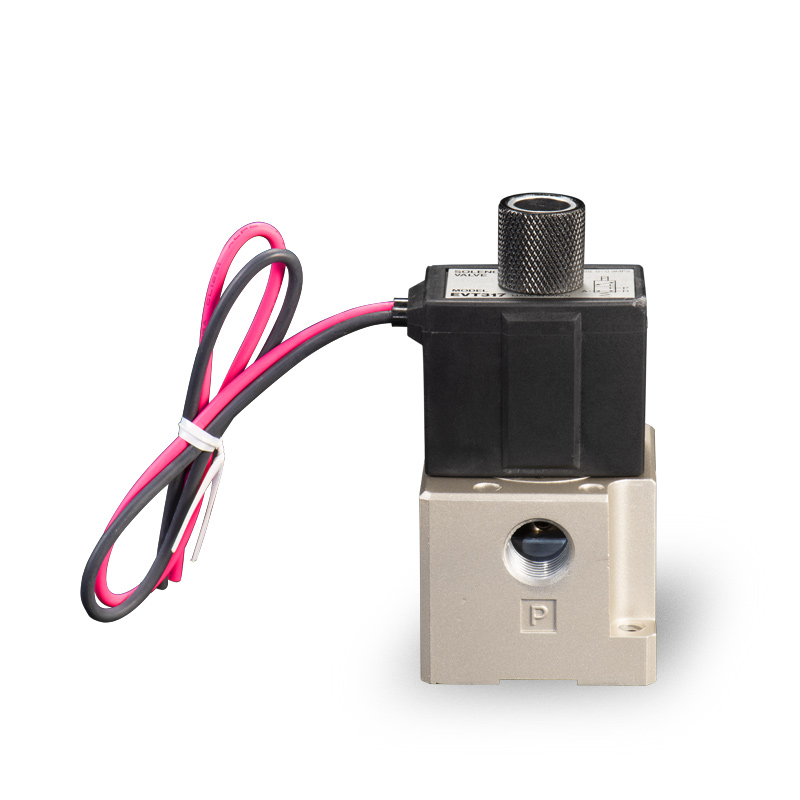

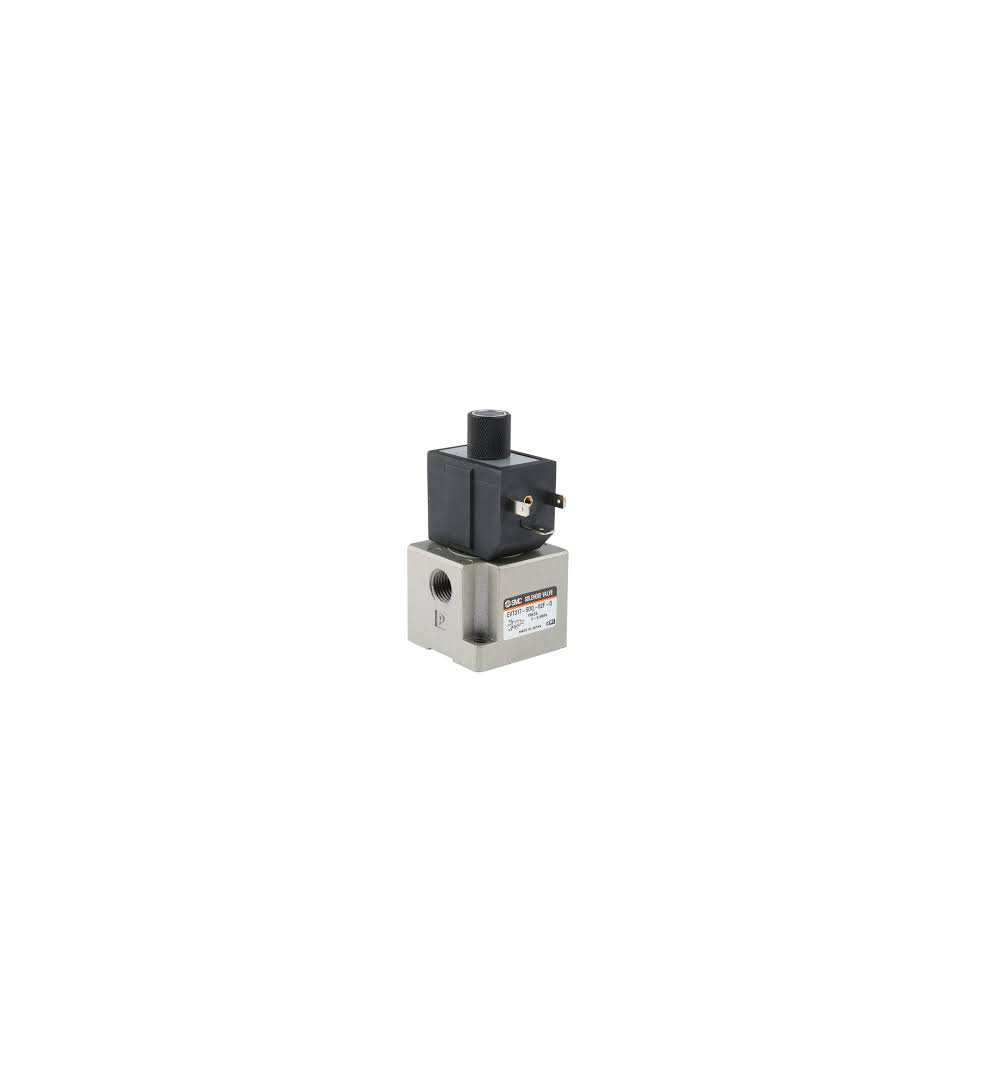

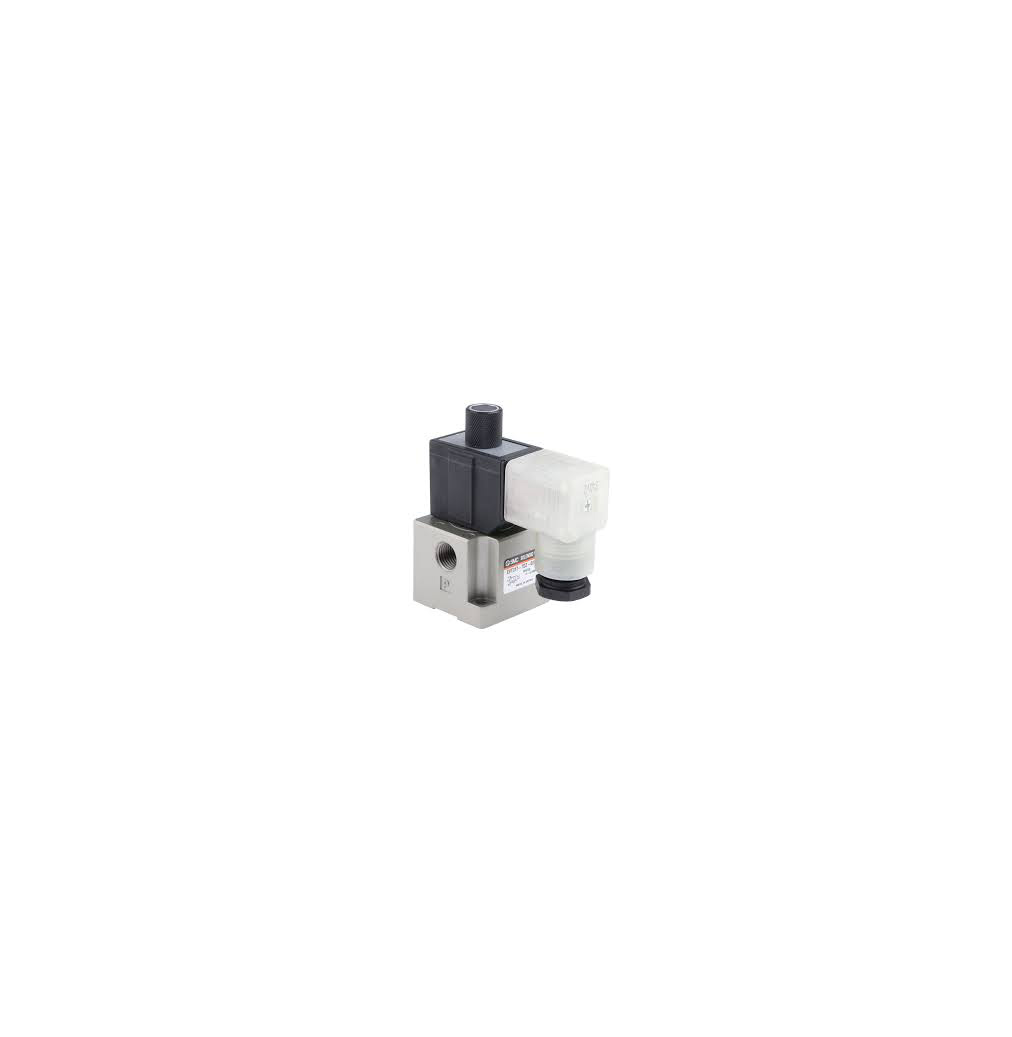

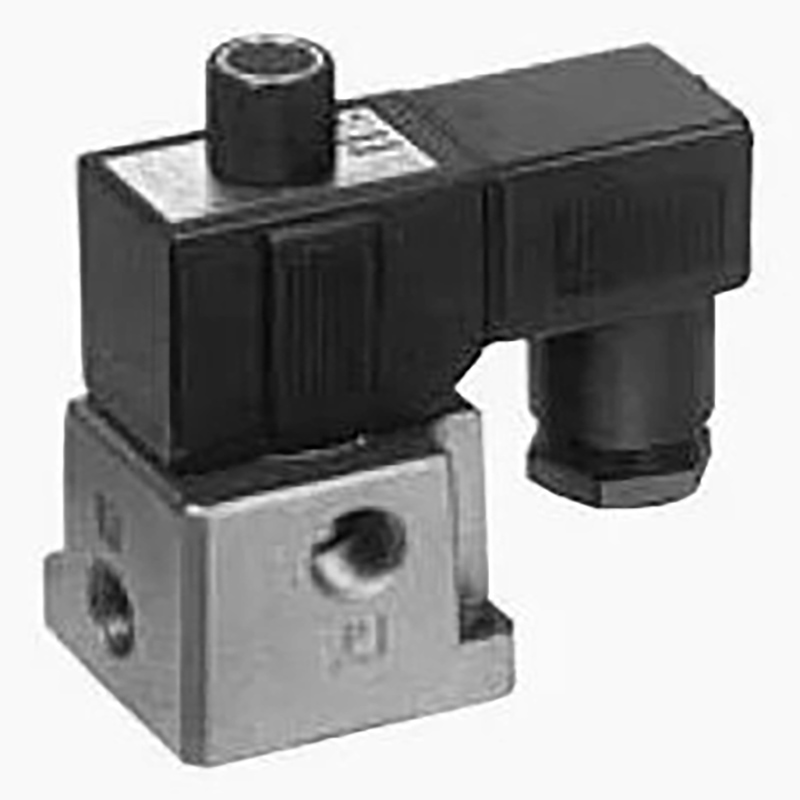

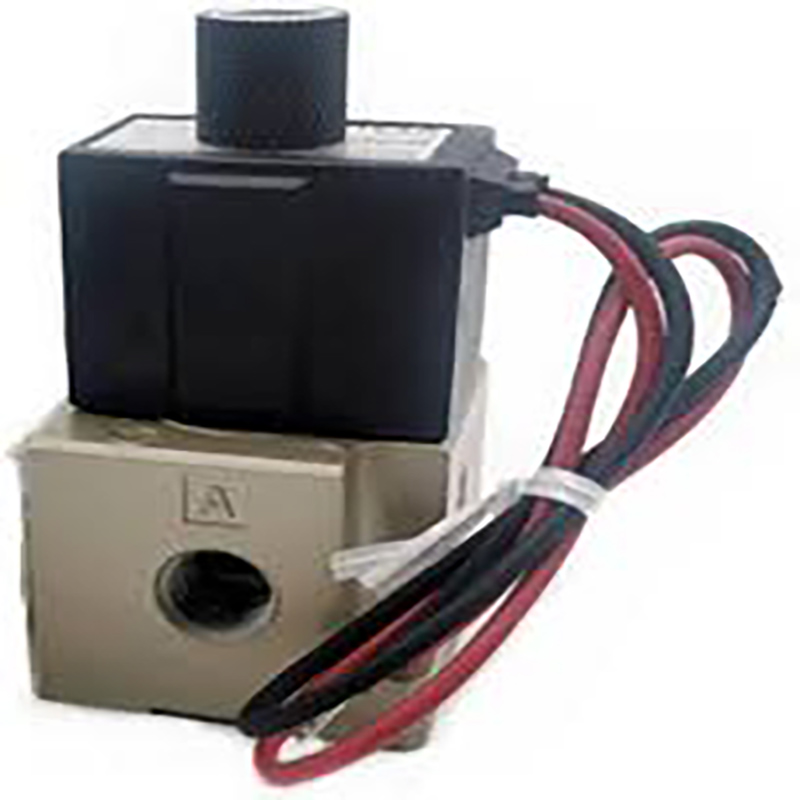

VT317 ซีรีส์ 3 พอร์ตโซลินอยด์วาล์ว - ประเภทก้านที่ออกฤทธิ์โดยตรง

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ VT317 เป็นโซลินอยด์วาล์วก้านสูบ 3 พอร์ตที่ออกฤทธิ์โดยตรงพร้อมโครงสร้างการซีลแบบยืดหยุ่นภายใต้มาตรฐาน SOLH พัฒนาขึ้นสำหรับวงจรอากาศอัดและก๊าซเฉื่อย โดยสามารถเปิด-ปิด สวิตช์ และควบคุมไอเสียของวงจรอากาศได้ วาล์วสวิตชิ่งทั่วไปที่มีอัตราการไหลสูงขนาดกะทัดรัดนี้รองรับการสตาร์ทด้วยแรงดันเป็นศูนย์และทั้งการทำงานของแรงดันบวกและสุญญากาศ เหมาะกับสภาพการทำงานรอบสูงของอุปกรณ์อัตโนมัติต่างๆ

คุณสมบัติหลักที่สำคัญ

     --Direct Poppet Construction พร้อม Zero-Pressure Startup ไม่ต้องใช้แรงดันนำร่องขั้นต่ำในการดำเนินการ ประสิทธิภาพที่มั่นคงตลอดช่วงแรงดันบวกเต็ม 0–0.9 MPa; รุ่นสุญญากาศรองรับแรงดันต่ำถึง -101.2 kPa ปรับให้เข้ากับสภาพแวดล้อมการทำงานแรงดันต่ำ สุญญากาศ และแรงดันสูงปานกลาง

     --6 ฟังก์ชั่นที่รวมอยู่ในวาล์วเดียว การสลับท่อแบบยืดหยุ่น โหมดการทำงานแบบสลับได้ 6 โหมด รวมถึงปิดปกติ (NC), เปิดตามปกติ (NO), ตัวแบ่งการไหล และวาล์วเลือก ยูนิตเดี่ยวตอบสนองความต้องการวงจรนิวแมติกที่หลากหลายพร้อมความยืดหยุ่นในการกำหนดค่าที่โดดเด่น

     --ตัวเครื่องขนาดกะทัดรัดพร้อมความสามารถในการไหลที่เหนือกว่า ขนาดโดยรวมขนาดเล็ก: 45×89.5×45 มม. ค่าสัมประสิทธิ์การไหล C=2.6 dm³/(s·bar) การตอบสนองที่รวดเร็วภายใน ≤30 ms และความถี่การสลับสูงสุดถึง 10 Hz เหมาะอย่างยิ่งสำหรับการสลับเส้นทางอากาศความเร็วสูง

     --ซีลยืดหยุ่นและการออกแบบที่ไม่ต้องหล่อลื่น ส่วนประกอบซีลยืดหยุ่นระดับพรีเมียมมอบความแน่นที่เชื่อถือได้และอายุการใช้งานที่ยาวนานขึ้น การทำงานที่ไม่ต้องหล่อลื่นช่วยให้วงจรแก๊สสะอาดและเป็นมิตรต่อสิ่งแวดล้อม ในขณะเดียวกันก็ตัดค่าใช้จ่ายในการบำรุงรักษาตามปกติ

 การควบคุมด้วยตนเองแบบไม่ล็อคในตัวเพื่อการใช้งานที่ง่ายดาย ปุ่มกดแบบแมนนวลมาตรฐานแบบไม่ล็อคช่วยให้แก้ไขจุดบกพร่องในสถานที่ การตรวจสอบอุปกรณ์ และการสลับด้วยตนเองในกรณีฉุกเฉิน ทำให้ขั้นตอนการติดตั้งและบำรุงรักษาทำได้ง่ายขึ้น

     --Manifold Mountable และความเข้ากันได้ที่แข็งแกร่ง รองรับการประกอบแบบซ้อนหลายชั้นและตรงกับระบบเกาะวาล์วมาตรฐาน เหมาะสำหรับการควบคุมนิวแมติกแบบรวมศูนย์และลูปแบบรวมหลายวาล์ว

ข้อมูลจำเพาะทางเทคนิคฉบับเต็ม

     --รูปแบบพอร์ต: 3 พอร์ต

     - โครงสร้างการดำเนินงาน: ประเภท Poppet ที่ออกฤทธิ์โดยตรง

     - ประเภทซีล: ซีลยางยืดหยุ่น

     --สื่อที่ใช้บังคับ: อากาศอัด,ก๊าซเฉื่อย

     --ความดันใช้งาน: 0–0.9 MPa; รุ่นสุญญากาศ: -101.2 kPa ~ 0.1 MPa

     --พิสูจน์ความดัน: 1.5 MPa

     --อุณหภูมิแวดล้อม: -10 ℃ ~ + 50 ℃

     --เวลาตอบสนอง: ≤ 30 มิลลิวินาที

     --ความถี่การทำงานสูงสุด: 10 เฮิรตซ์

     --ความต้องการในการหล่อลื่น: ไม่ต้องหล่อลื่น

     - การดำเนินการด้วยตนเอง: การแทนที่ด้วยตนเองแบบไม่ล็อค

     --พอร์ตขนาดเกลียว: Rc 1/4 (02)

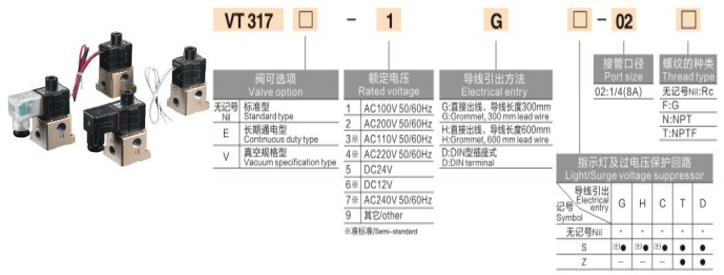

     --แรงดันไฟฟ้าคอยล์เสริม: DC12V / DC24V, AC110V / AC220V และแรงดันไฟฟ้าที่กำหนดเอง

     --ระดับการป้องกัน: โครงสร้างป้องกันฝุ่น4. สถานการณ์การใช้งานทั่วไป· ลูปควบคุมแบบนิวแมติกสำหรับสายการประกอบอัตโนมัติ แขนหุ่นยนต์ และอุปกรณ์จับยึด

     - ระบบเป่าลม ฉีดของเหลว และระบบดูดซับสุญญากาศ

     --บรรจุภัณฑ์ การพิมพ์ สิ่งทอ งานไม้ และเครื่องจักรแปรรูปอาหาร

     --อุปกรณ์ที่ต้องการการเริ่มต้นระบบด้วยแรงดันเป็นศูนย์ ความเข้ากันได้ของสุญญากาศ การหมุนเวียนความถี่สูง และพื้นที่การติดตั้งที่กะทัดรัด

     --เกาะวาล์วแบบรวมศูนย์และวงจรควบคุมนิวแมติกแบบรวมหลายท่อ

สรุปประโยคเดียว

     โซลินอยด์วาล์วแบบก้านสูบ 3 พอร์ตที่ออกฤทธิ์โดยตรงของ SOLH VT317 มีแรงดันเริ่มต้นเป็นศูนย์ เข้ากันได้กับสุญญากาศเต็มรูปแบบ ฟังก์ชันสลับได้ 6 ฟังก์ชัน ประสิทธิภาพการไหลสูงขนาดกะทัดรัด และการทำงานที่ไม่ต้องบำรุงรักษา ทำหน้าที่เป็นวาล์วสากลที่คุ้มค่าสำหรับการควบคุมการเปิด-ปิดและสวิตช์ของวงจรนิวแมติกส์อัตโนมัติทั้งหมด
